2. El Micrófono
• El micrófono es un aparato electrónico. Su función es
transformar las vibraciones de presión acústica ejercidas
sobre una capsula por las ondas sonoras en energía
eléctrica.
• Los micrófonos son usados en diferentes aplicaciones
como teléfonos, grabadoras, filmadoras, etc.
• El primer micrófono inventado fue el micrófono de
carbón, hecho en octubre de 1876 por THOMAS
EDISSON.

4. Thomas Edison, inventor de más de 1000 inventos nació el 11 de
febrero de 1867 en Milan, Estados Unidos

5. •Sensibilidad
•Directividad
•Fidelidad
•Impedancia interna
•Ruido de fondo

6. SENSIBILIDAD: es la capacidad que tiene el micrófono de
captar todo tipo de señales por mas débiles que estas sean.
DIRECTIVIDAD: es la dirección mediante la cual el micrófono
recibe la señal. Tenemos como ejemplo los micrófono
unidireccional, bidireccional, ovnidireccional, etc.
FIDELIDAD. Es la capacidad que tiene el micrófono de
reproducir la señal tal cual como ingrese. El micrófono
tiene una capacidad de respuesta de 16 a 20000 Hz.

7. IMPEDANCIA INTERNA: es la resistencia propia del
micrófono, depende del material y de la técnica de
construcción. Conocida como impedancia interna.
Los micrófonos pueden ser de baja y de alta impedancia.
Es importante a la hora de conectar un micrófono a un
amplificador que la impedancia de la salida del micrófono
sea igual a la impedancia del amplificador con el fin de
obtener mejores resultados.

8. RUIDO DE FONDO: todas las fuentes de señal
producen un ruido propio generado por diversas
causas en su interior. Es importante para valorar el
ruido producido por el micrófono a aquellas
frecuencias que molestan el oído humano.

9. CLASIFICACION DE LOS MICROFONOS:
• Según su directividad
• Según el transductor
• Según su utilidad
• Según su calidad

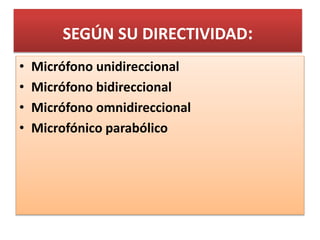

10. SEGÚN SU DIRECTIVIDAD:
• Micrófono unidireccional
• Micrófono bidireccional
• Micrófono omnidireccional
• Microfónico parabólico

11. Unidireccional Bidireccional Omnidireccional
Cardioide Supercardioide Hipercardioide

12. Unidireccional Bidireccional Omnidireccional
Cardioide Supercardioide Hipercardioide

13. Microfónico parabólico
El reflector paraboloide es en su foco donde se coloca un
micrófono direccional, el sonido llega a la cápsula
microfónica tras reflejarse en la parábola.

14. Microfónico parabólico

15. SEGÚN EL ENCIERRO DE DIAFRAGMA:
• Micrófono de presión
• Micrófono de gradiente de presión o
velocidad
• Micrófono combinado de presión y
gradiente de presión.

16. SEGÚN SU TRANSDUCCION MECANICA,
ELECTRICA:
• Micrófono dinámico ( de bobina y de cinta)
• Micrófono electrostático (de condensador,
electret, etc.)
• Micrófono piezo eléctrico
• Micrófono magnético
• Micrófono de carbón.

17. SIMBOLOGÍA DE LOS MICRÓFONOS

18. Micrófono Dinámico

19. Micrófono Dinámico
MEMBRANA ELÁSTICA
ONDAS SONORAS
BOBINA
IMAN
SALIDA

20. MICRÓFONO DINÁMICO DE CINTA

22. Micrófono de Condensador

23. • Necesitan energía, conocida como alimentación fantasma (phantom) para
que funcionen. Tienen que conectarse a una consola especial que tenga
este tipo de alimentación, por lo general, de +48 voltios.

24. MICRÓFONOS DE
CONDENSADOR

25. Micrófono de Condensador
Electret

26. ELECTRET

27. Micrófono Piezoeléctrico

28. Micrófono Piezoeléctrico

29. Micrófono de carbón

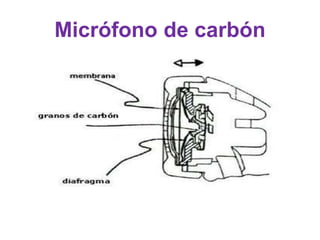

30. Micrófono de carbón

31. Micrófonos inalámbricos
La particularidad de este dispositivo es la posibilidad de utilizarse sin cable.
Puede ser de solapa o de mano. Su señal se transmite en FM, estos micrófonos
son costosos y necesitan de personas especializadas para su manejo.

32. MICROFONO DE MANO O DE BASTON
Diseñado para utilizarse sujeto con la mano. Está diseñada de forma que
amortigua los golpes y ruidos de manipulación.
• Son los que usamos regularmente en las emisoras. Se puede cargar
durante una entrevista en la mano o colocar en pedestales.

33. MICROFONO DE ESTUDIO
No poseen protección contra la manipulación. Pero
se sitúan en una situación fija y se protegen
mediante gomas contra las vibraciones.

34. MICROFONO DE CONTACTO
COMO EL SONIDO AL ESTAR EN CONTACTO FÍSICO CON EL INSTRUMENTO.
SE UTILIZA TAMBIÉN PARA DISPARAR UN SONIDO DE UN MODULO O
SAMPLER A TRAVÉS DE UN MIDI TRIGGER.

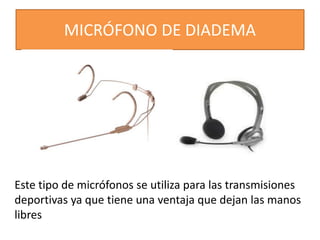

35. MICRÓFONO DE DIADEMA
Este tipo de micrófonos se utiliza para las transmisiones
deportivas ya que tiene una ventaja que dejan las manos
libres

36. MICROFONO DE CORBATA SOLAPA LAVALIER
• Micrófono en miniatura que posee filtros para evitar las bajas frecuencias
que produce el roce del dispositivo con la ropa.
• Antigua mente se colgaban en el cuello de locutor. Ahora, los modelos son
más discretos y se enganchan en la chaqueta o en un vestido.

37. USB
El Universal Serial Bus (USB) (bus universal en serie BUS) es un estándar
industrial desarrollado en los años 1990 que define los cables, conectores
y protocolos usados en un bus para conectar, comunicar y proveer de
alimentación eléctrica entre ordenadores y periféricos y dispositivos
electrónicos. La iniciativa del desarrollo partió de Intel que creó el USB
Implementers Forum3 junto con IBM.

38. MICROFONOS USB DIGITALES
• Están inundando el mercado. La salida de estos micrófonos es digital a través
de su puerto USB fácil de conectar a la computadora de esta forma, el
sonido que llega al micrófono es transformado por el mismo en señal digital.
• Es ideal para estudios portátiles ya que evita llevar una consola, con una
laptop y uno de estos micrófonos podrás hacer grabaciones de altísima
calidad.
