Este documento describe diferentes tipos de aparatos eléctricos utilizados en instalaciones domiciliarias, incluyendo aparatos de maniobra como interruptores y atenuadores, aparatos de conexión como enchufes y portalámparas, y aparatos de protección como disyuntores y protectores diferenciales. Explica las funciones y características de cada tipo de aparato. El objetivo es dar a conocer estos aparatos a estudiantes.

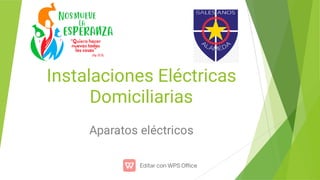

1. Instalaciones Eléctricas
Domiciliarias
Aparatos eléctricos

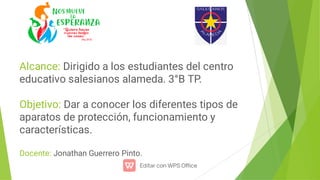

2. Alcance: Dirigido a los estudiantes del centro
educativo salesianos alameda. 3°B TP.
Objetivo: Dar a conocer los diferentes tipos de
aparatos de protección, funcionamiento y
características.
Docente: Jonathan Guerrero Pinto.

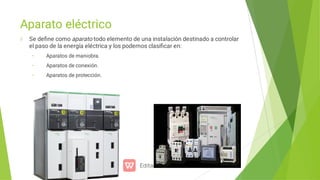

3. Aparato eléctrico
•
•
•
Se define como aparato todo elemento de una instalación destinado a controlar
el paso de la energía eléctrica y los podemos clasificar en:
Aparatos de maniobra.
Aparatos de conexión.
Aparatos de protección.

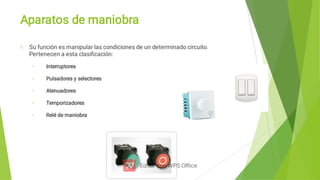

4. Aparatos de maniobra
•
•
•
•
•
Su función es manipular las condiciones de un determinado circuito.
Pertenecen a esta clasificación:
Interruptores
Pulsadores y selectores
Atenuadores
Temporizadores
Relé de maniobra

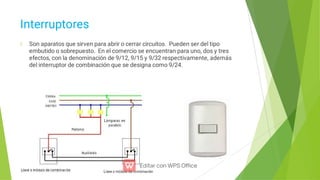

5. Interruptores
Son aparatos que sirven para abrir o cerrar circuitos. Pueden ser del tipo
embutido o sobrepuesto. En el comercio se encuentran para uno, dos y tres
efectos, con la denominación de 9/12, 9/15 y 9/32 respectivamente, además
del interruptor de combinación que se designa como 9/24.

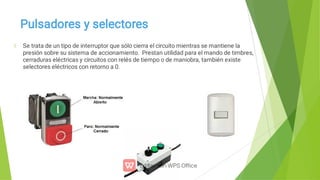

6. Pulsadores y selectores
Se trata de un tipo de interruptor que sólo cierra el circuito mientras se mantiene la
presión sobre su sistema de accionamiento. Prestan utilidad para el mando de timbres,
cerraduras eléctricas y circuitos con relés de tiempo o de maniobra, también existe
selectores eléctricos con retorno a 0.

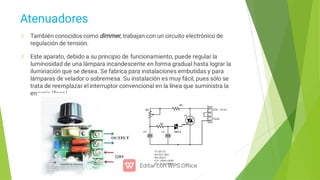

7. Atenuadores
También conocidos como dimmer, trabajan con un circuito electrónico de
regulación de tensión.
Este aparato, debido a su principio de funcionamiento, puede regular la
luminosidad de una lámpara incandescente en forma gradual hasta lograr la
iluminación que se desea. Se fabrica para instalaciones embutidas y para
lámparas de velador o sobremesa. Su instalación es muy fácil, pues sólo se
trata de reemplazar el interruptor convencional en la línea que suministra la
energía (fase).

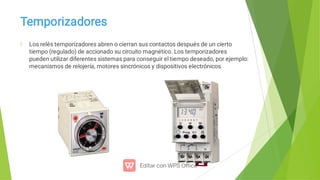

8. Temporizadores
Los relés temporizadores abren o cierran sus contactos después de un cierto
tiempo (regulado) de accionado su circuito magnético. Los temporizadores
pueden utilizar diferentes sistemas para conseguir el tiempo deseado, por ejemplo:
mecanismos de relojería, motores sincrónicos y dispositivos electrónicos.

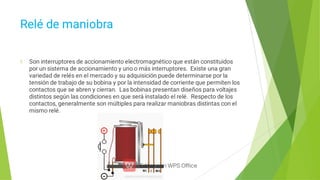

9. Relé de maniobra
Son interruptores de accionamiento electromagnético que están constituidos
por un sistema de accionamiento y uno o más interruptores. Existe una gran
variedad de relés en el mercado y su adquisición puede determinarse por la
tensión de trabajo de su bobina y por la intensidad de corriente que permiten los
contactos que se abren y cierran. Las bobinas presentan diseños para voltajes
distintos según las condiciones en que será instalado el relé. Respecto de los
contactos, generalmente son múltiples para realizar maniobras distintas con el
mismo relé.

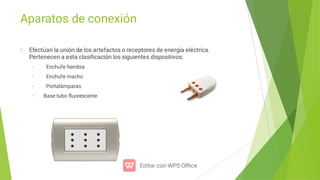

10. Aparatos de conexión
•
•
•
•
Efectúan la unión de los artefactos o receptores de energía eléctrica.
Pertenecen a esta clasificación los siguientes dispositivos:
Enchufe hembra
Enchufe macho
Portalámparas
Base tubo fluorescente

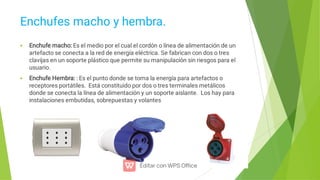

11. Enchufes macho y hembra.


Enchufe macho: Es el medio por el cual el cordón o línea de alimentación de un
artefacto se conecta a la red de energía eléctrica. Se fabrican con dos o tres
clavijas en un soporte plástico que permite su manipulación sin riesgos para el
usuario.
Enchufe Hembra: : Es el punto donde se toma la energía para artefactos o
receptores portátiles. Está constituido por dos o tres terminales metálicos
donde se conecta la línea de alimentación y un soporte aislante. Los hay para
instalaciones embutidas, sobrepuestas y volantes

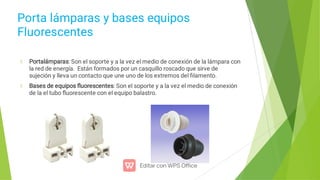

12. Porta lámparas y bases equipos
Fluorescentes
Portalámparas: Son el soporte y a la vez el medio de conexión de la lámpara con
la red de energía. Están formados por un casquillo roscado que sirve de
sujeción y lleva un contacto que une uno de los extremos del filamento.
Bases de equipos fluorescentes: Son el soporte y a la vez el medio de conexión
de la el tubo fluorescente con el equipo balastro.

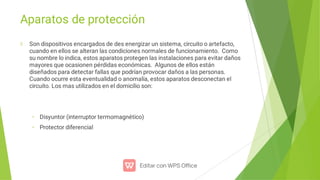

13. Aparatos de protección
•
•
Son dispositivos encargados de des energizar un sistema, circuito o artefacto,
cuando en ellos se alteran las condiciones normales de funcionamiento. Como
su nombre lo indica, estos aparatos protegen las instalaciones para evitar daños
mayores que ocasionen pérdidas económicas. Algunos de ellos están
diseñados para detectar fallas que podrían provocar daños a las personas.
Cuando ocurre esta eventualidad o anomalía, estos aparatos desconectan el
circuito. Los mas utilizados en el domicilio son:
Disyuntor (interruptor termomagnético)
Protector diferencial

14. Disyuntor.(Interruptor termomagnético)
Es un dispositivo de protección provisto de un comando manual y cuya función
consiste en desconectar automáticamente una instalación o un circuito mediante
la acción de un elemento bimetálico y un elemento electromagnético, cuando la
corriente que circula por él excede un valor preestablecido en un tiempo dado.

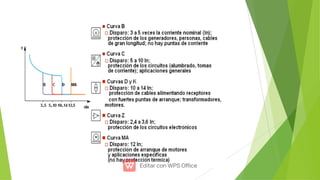

(curvas de protección)
Disyuntor unipolar
Disyuntor Bipolar
Disyuntor tetrapolar

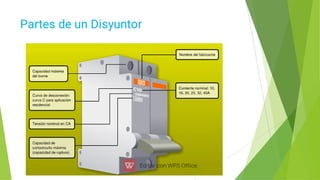

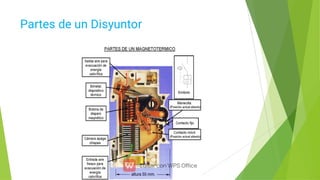

15. Partes de un Disyuntor

16. Partes de un Disyuntor

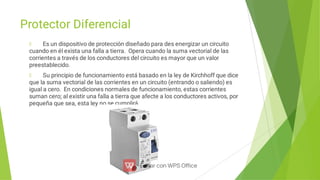

18. Protector Diferencial
Es un dispositivo de protección diseñado para des energizar un circuito
cuando en él exista una falla a tierra. Opera cuando la suma vectorial de las
corrientes a través de los conductores del circuito es mayor que un valor
preestablecido.
Su principio de funcionamiento está basado en la ley de Kirchhoff que dice
que la suma vectorial de las corrientes en un circuito (entrando o saliendo) es
igual a cero. En condiciones normales de funcionamiento, estas corrientes
suman cero; al existir una falla a tierra que afecte a los conductores activos, por
pequeña que sea, esta ley no se cumplirá.

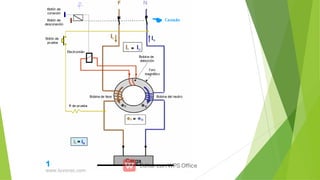

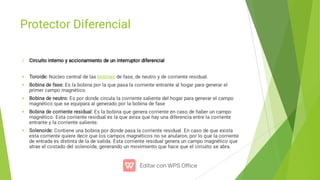

19. Protector Diferencial





Circuito interno y accionamiento de un interruptor diferencial
Toroide: Núcleo central de las bobinas de fase, de neutro y de corriente residual.
Bobina de fase: Es la bobina por la que pasa la corriente entrante al hogar para generar el
primer campo magnético.
Bobina de neutro: Es por donde circula la corriente saliente del hogar para generar el campo
magnético que se equipara al generado por la bobina de fase
Bobina de corriente residual: Es la bobina que genera corriente en caso de haber un campo
magnético. Esta corriente residual es la que avisa que hay una diferencia entre la corriente
entrante y la corriente saliente.
Solenoide: Contiene una bobina por donde pasa la corriente residual. En caso de que exista
esta corriente quiere decir que los campos magnéticos no se anularon, por lo que la corriente
de entrada es distinta de la de salida. Esta corriente residual genera un campo magnético que
atrae el costado del solenoide, generando un movimiento que hace que el circuito se abra.

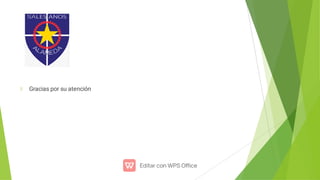

21. Gracias por su atención
