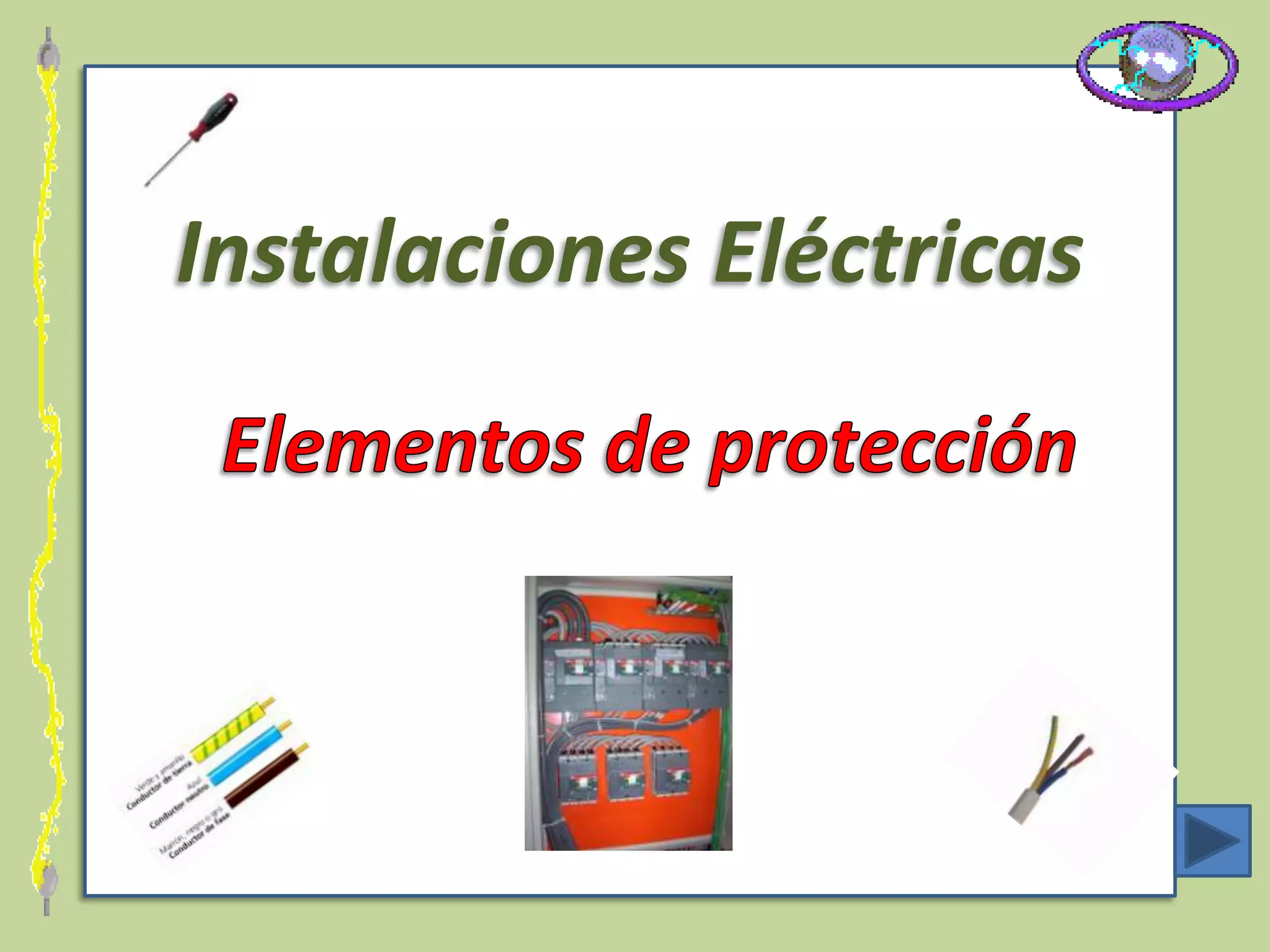

1. Instalaciones Eléctricas

2. En instalaciones Eléctricas de viviendas los dispositivos de protección
en general se encuentran ubicados en el interior de los tableros de
distribución.-
Estudiaremos los más importantes que son:
Interruptor automático general.-
Interruptor diferencial.-
Interruptores de derivación.-
Descarga a tierra.-
Objetivo de Aprendizaje
Adquirir conocimientos sobre los dispositivos de protección, su
dimensionado y principales características.-
Identificar cada uno de ellos y determinar frente a que fenómeno
eléctrico actúan.-
Aplicar estos elementos para proteger bienes y la vida humana.-

3. Contenido Informativo
Para adquirir conocimientos sobre las características, propiedades y
para manipular adecuadamente los respectivos dispositivos, haz clic
sobre cada uno de ellos.-
Int. General Diferencial Int. Deriv. Tierra
Después de haber leído toda la información haz clic aquí para tu
evaluación.-

4. Interruptor General Automático
Definición
El interruptor general deberá cumplir con las siguientes características:
Deberá ser de corte omnipolar, es decir que corte todos los polos.-
Frente a anomalías en el circuito eléctrico deberá actuar en forma
automática.-
Deberá estar dimensionado para soportar toda la carga que se distribuya
desde ese tablero.-
Deberá ser de accionamiento manual, de forma de poder comandar la
apertura o el cierre del circuito que comanda y protege

5. Protecciones
Deberá proteger contra sobrecargas.- Es decir que, cuando la
intensidad de consumo de los aparatos, sea mayor que la intensidad
de corriente para lo cuál fue dimensionado, deberá realizar el disparo,
abriendo el circuito eléctrico impidiendo el calentamiento de los
conductores eléctricos y su posible deterioro.-
Deberá proteger contra cortocircuitos realizando la apertura cuando
esa intensidad de corriente sea superior al umbral de disparo.-
Definiremos cortocircuito cuando se ponen en contacto directo dos
conductores eléctricos en forma accidental o no sin que exista entre
ambos una resistencia eléctrica.-

6. Dimensionado
El dimensionado deberá realizarse de acuerdo a la potencia que
comanda aplicando la fórmula de Potencia= Voltaje *intensidad
Despejamos la intensidad, y ese valor hallado en amperios, es el valor
buscado.-
Cableado
Deberá conectarse en serie con el interruptor diferencial.-
Interruptor automático Interruptores deriv.
Diferencial

7. Tipos
Existen en plaza, interruptores automáticos, unipolares, bipolares
tripolares, tetrapolares, para utilizar según el tipo de instalación:
monofásica, trifásica, trifásica con neutro.-
Calidad
Hay muchas variaciones dependiendo del fabricante.-

8. Interruptor Automático General
Video
Doble clic, para que comience

9. Actividades de Aprendizaje
Después de haber estudiado el tema, contesta las siguientes preguntas:
1) Qué es un interruptor automático general?
2) Cuáles son sus características fundamentales?
3) Frente a qué fenómenos eléctricos actúa?
4) Qué tipos de interruptores automáticos conoces?
5) Qué protecciones brinda a una instalación eléctrica?
Conteste las preguntas y envíelas al correo de su grupo.-

10. Interruptor Diferencial
Definición
Es un aparato de protección contra contactos peligrosos e incendios
causados por la energía eléctrica.-
Es un interruptor automático cuyo funcionamiento se basa en las
reglas fundamentales de electromagnetismo.-
Realiza un control permanente de la instalación con respecto a
tierra.-

11. Características
Funciona en forma independiente de la tensión de la red o fuente
auxiliar.-
Corta en 30 milisegundos con una corriente de fuga a tierra entre 20
y 30 MA.-
Tiene contactos insoldables y alto poder de ruptura.-
protecciones
Protección contra contacto directo.-
Protección contra contacto indirecto.-
Protección contra incendios.-
Contacto directo
Contacto indirecto

12. Definición de protecciones
Contacto Directo.- Cuando tocamos directamente un conductor
eléctrico.-
Contacto indirecto.- Cuando tocamos una masa metálica que tiene
una corriente de fuga por ejemplo: una bobina que ha perdido su
aislación y de alguna manera hace contacto con la masa metálica que lo
contiene.-
Protección contra incendios.- El diferencial realiza el disparo al llegar a
30mA.- Al calentarse los conductores eléctricos por cualquier falla, se
produce un deterioro en la aislación del conductor, produciéndose fugas
a tierra mayores a 30mA.- Razón por lo que se dispara el diferencial, se
abre el circuito eléctrico , no hay más calentamiento, no se produce el
incendio.-

13. Protector de la vida Humana
El interruptor diferencial tanto en vivienda como en industria es un
protector de la vida humana.- Siendo esta su principal función.-
Nos protege de choques eléctricos actuando en milésimas de segundo.-
Clic aquí
Por más información
Clic aquí

14. Actividades de Aprendizaje
1) Describe todas las particularidades de funcionamiento del diferencial.-
2) Enumera sus protecciones.-
3) Comenta como lo instalarías en un tablero.-
4) Analiza las pruebas de funcionamiento

15. Interruptor automático de derivaciones
Definición
Este interruptor es igual al interruptor general difiere , en que este
solamente comanda la carga de la derivación, a la cuál protege, no a
toda la carga como el general.-
Características
Igual que el general , con la diferencia que debe abrir el circuito antes
que el general, si la anomalía se produce en la derivación que protege,
por lo cuál, debe establecerse selectividad con respecto a ambos.-
Cálculo
Su amperaje se calcula, teniendo en cuenta el amperaje del elemento
de consumo de su derivación.-

16. Ubicación
Se ubican en el tablero de distribución inmediatamente a la derecha del
diferencial y conectados en serie con respecto a este, y en paralelo con
otros interruptores de derivación.-
También son llamados I.A.C.S. Interruptores automáticos de
cortocircuito.-
I.A.C.S.
Clic aquí

17. Actividades de aprendizaje
En esta instancia deberás realizar ejercicios prácticos
con lo que has aprendido.-
La tarea consiste en realizar circuitos básicos.
Cada circuito eléctrico deberá estar protegido con su correspondiente
interruptor automático de derivación.-
Aquí te quedan ejemplos:

18. Más ejemplos:
Si haz realizado la práctica correctamente:

19. Descargas a Tierra
Definición
La denominación “puesta a tierra”comprende toda la ligazón
metálica directa, de sección suficiente entre determinados
elementos o partes de una instalación, y un electrodo o grupo de
electrodos, enterrados en el suelo con el objeto de conseguir que no
existan diferencias de potenciales peligrosas.-
Permita el pasaje a tierra de las corrientes de fuga.-
Características
El conductor de tierra debe ser de alambre de cobre y debe
recorrer toda la instalación, para terminar en el electrodo o jabalina
enterrado en el suelo, en un lugar apropiado

20. Reglamentación
Todo punto de luz deberá tener un borne para la posterior conexión del
conductor de tierra.-
Todo tomacorriente deberá tener un borne para su conexión a tierra.
En el tablero de distribución se reunirán en una regleta todos los
conductores de tierra de las derivaciones.-
La sección del conductor de tierra deberá ser de 2mm cuadrados de
sección como mínimo.—
De la regleta, el conductor general de tierra, se calculará,
nuevamente, no pudiendo su sección ser menor, a la de
Los conductores de alimentación
Electrodo

21. Clic aquí Clic aquí

22. Actividades de aprendizaje
1) Realiza un breve resumen de lo aprendido en este tema.-
2) Enumera la reglamentación que debes aplicar.-
Tarea práctica
1) Coloca el conductor de tierra en todos los circuitos básicos que
realizaste en la tarea anterior.-

23. Evaluación
1.- Cuál de estos dispositivos protege la “vida Humana”?.-
diferencial Int. general Int.Deriv.
Haz clic sobre la figura correcta
2.- Qué fenómenos hacen disparar al diferencial?.-
Sobrecarga Cont. directo cortocircuito
Haz clic sobre la figura correcta

24. 3.-Cuál de estos dispositivos se dispara cuando acontece un
cortocircuito?.-
Int. General Tierra Int. De Deriv.
Haz clic en la figura correcta
In
4.- Al producirse una sobrecarga, que dispositivo desconecta el circuito
eléctrico?.-
Diferencial Tierra Int General
Haz clic en la figura correcta
Si realizaste esta parte de la evaluación:

25. 5.- En esta parte de la evaluación deberás realizar un
resumen de todo lo aprendido en estos temas y la
relación que existe entre ellos.-
6.- Como tarea práctica te sugerimos el diagramado de un
tablero de vivienda, luego de haberlo realizado, esperamos lo
hagas en un gabinete de tableros real, incluyendo no
solamente los dispositivos sino también su cableado.-
