El documento define los protocolos de prueba para transmisiones WDM y DWDM. Para ambos tipos de pruebas, se especifican los requisitos de las bobinas de lanzamiento y las longitudes de onda para medir la atenuación. Se detallan los tipos de pruebas a realizar, incluyendo atenuación reflectométrica, potencia, ORL y dispersión cromática. Para DWDM, las pruebas adicionales son PMD y FWM.

1. PROTOCOLO DE PRUEBA F.O. Transmisión WDM y DWDM 1 Capitulo definiendo las pruebas WDM 2 Capitulo definiendo las pruebas DWDM

2. PROTOCOLO DE PRUEBA F.O. Transmisión WDM 1 Capitulo definiendo las pruebas WDM 1-1 Requisitos Las pruebas de Reflectometria se harán utilizando dos bobinas de lanzamiento de 2400 metros, una a cada extremidad. NO INTERCAMBIABLE y de misma característica que la fibra a medir. - Las prueblas se realizaran SIEMPRE a dos longitudes de ondas: 1310 / 1550 nm en doble sentido. - En ningun caso se permitira registrar valores de atenuación a 1550 nm superiores o iguales a las de 1310 nm tanto en atenuación lineal como puntual.

3. PROTOCOLO DE PRUEBA F.O. Transmisión WDM 1 Capitulo definiendo las pruebas WDM 1-1 Tipo de pruebas a realizar - Atenuación Reflectometrica (Doble sentido) - Potencia (Doble sentido) - ORL (Doble sentido) - Dispersión Cromática (Facultativo)

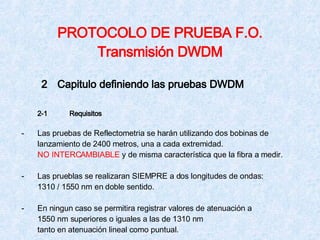

4. PROTOCOLO DE PRUEBA F.O. Transmisión DWDM 2 Capitulo definiendo las pruebas DWDM 2-1 Requisitos - Las pruebas de Reflectometria se harán utilizando dos bobinas de lanzamiento de 2400 metros, una a cada extremidad. NO INTERCAMBIABLE y de misma característica que la fibra a medir. - Las prueblas se realizaran SIEMPRE a dos longitudes de ondas: 1310 / 1550 nm en doble sentido. - En ningun caso se permitira registrar valores de atenuación a 1550 nm superiores o iguales a las de 1310 nm tanto en atenuación lineal como puntual.

5. PROTOCOLO DE PRUEBA F.O. Transmisión DWDM 2 Capitulo definiendo las pruebas DWDM 2-1 Tipo de pruebas a realizar - Atenuación Reflectometrica (Doble sentido) - Potencia (Doble sentido) - ORL (Doble sentido) - Dispersión Cromática (Facultativo) - PMD (1550/1620 nm) a todas las etapas (Recepción de carrete, ante de la fase de empalmeria, por tramos finales) - FWM (Facultativo)

6. FORMATO REGISTRO ATENUACION Medición de Atenuación reflectometrica
