1. 5.- EQUIPOS DE RADIO

2. EQUIPOS DE RADIO

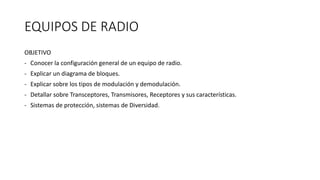

OBJETIVO
- Conocer la configuración general de un equipo de radio.
- Explicar un diagrama de bloques.
- Explicar sobre los tipos de modulación y demodulación.
- Detallar sobre Transceptores, Transmisores, Receptores y sus características.
- Sistemas de protección, sistemas de Diversidad.

3. EQUIPOS DE RADIO

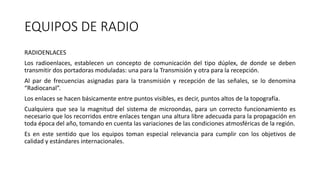

RADIOENLACES
Los radioenlaces, establecen un concepto de comunicación del tipo dúplex, de donde se deben
transmitir dos portadoras moduladas: una para la Transmisión y otra para la recepción.
Al par de frecuencias asignadas para la transmisión y recepción de las señales, se lo denomina
“Radiocanal”.
Los enlaces se hacen básicamente entre puntos visibles, es decir, puntos altos de la topografía.
Cualquiera que sea la magnitud del sistema de microondas, para un correcto funcionamiento es
necesario que los recorridos entre enlaces tengan una altura libre adecuada para la propagación en
toda época del año, tomando en cuenta las variaciones de las condiciones atmosféricas de la región.
Es en este sentido que los equipos toman especial relevancia para cumplir con los objetivos de
calidad y estándares internacionales.

4. EQUIPOS DE RADIO

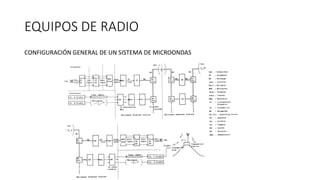

CONFIGURACIÓN GENERAL DE UN SISTEMA DE MICROONDAS

5. EQUIPOS DE RADIO

6. EQUIPOS DE RADIO

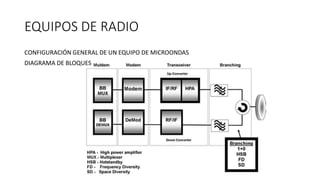

CONFIGURACIÓN GENERAL DE UN EQUIPO DE MICROONDAS
DIAGRAMA DE BLOQUES

7. EQUIPOS DE RADIO

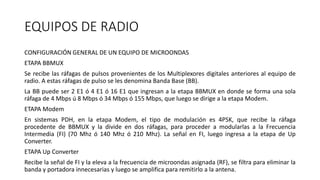

CONFIGURACIÓN GENERAL DE UN EQUIPO DE MICROONDAS
ETAPA BBMUX
Se recibe las ráfagas de pulsos provenientes de los Multiplexores digitales anteriores al equipo de
radio. A estas ráfagas de pulso se les denomina Banda Base (BB).
La BB puede ser 2 E1 ó 4 E1 ó 16 E1 que ingresan a la etapa BBMUX en donde se forma una sola
ráfaga de 4 Mbps ú 8 Mbps ó 34 Mbps ó 155 Mbps, que luego se dirige a la etapa Modem.
ETAPA Modem
En sistemas PDH, en la etapa Modem, el tipo de modulación es 4PSK, que recibe la ráfaga
procedente de BBMUX y la divide en dos ráfagas, para proceder a modularlas a la Frecuencia
Intermedia (FI) (70 Mhz ó 140 Mhz ó 210 Mhz). La señal en FI, luego ingresa a la etapa de Up
Converter.
ETAPA Up Converter
Recibe la señal de FI y la eleva a la frecuencia de microondas asignada (RF), se filtra para eliminar la
banda y portadora innecesarias y luego se amplifica para remitirlo a la antena.

8. EQUIPOS DE RADIO
CONFIGURACIÓN GENERAL DE UN EQUIPO DE
MICROONDAS
Hay tres categorías:
- De interior (solo la antena y la guía de onda están
fuera del alojamiento de los equipos).

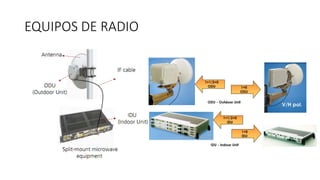

- Dividida (Splitt) parte en el interior (IDU), se sube en
FI y el resto exterior (ODU – en la torre).
- Todo externo, suben hacia el los cables que llevan y
traen la data y el cable de energía, todo lo demás es
externo (FODU).

9. EQUIPOS DE RADIO

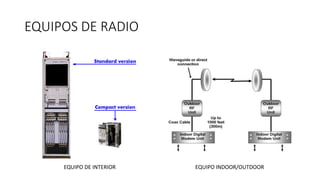

EQUIPO DE INTERIOR EQUIPO INDOOR/OUTDOOR

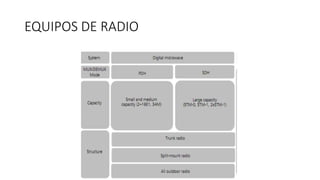

10. EQUIPOS DE RADIO

11. EQUIPOS DE RADIO

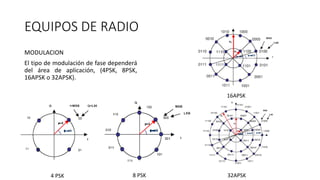

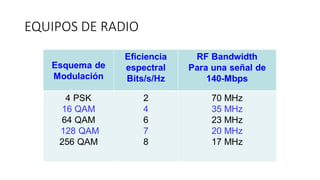

MODULACION
El tipo de modulación de fase dependerá
del área de aplicación, (4PSK, 8PSK,
16APSK o 32APSK).
4 PSK 8 PSK
16APSK
32APSK

12. EQUIPOS DE RADIO

13. EQUIPOS DE RADIO
BPF LPF
Retensor de
muestras
Circuito de
Recobro de
Temporización
Circuito de
Recobro de
Portadora
Detector
DETECTOR COHERENTE
En este método la señal portadora
de RF modulada entrante del BPF se
mezcla (en fase y frecuencia) con la
portadora de FI proveniente del
Circuito de Recobro de Portadora.
La portadora de FI lo genera un lazo
tipo Costas, el cual usa un PLL
(Phase Locked Loop) para estabilizar
la frecuencia de la portadora
extraída de la señal de RF entrante,
convertida a FI.
Para recuperar la señal de BB se usa
el filtro LPF.

14. EQUIPOS DE RADIO
BPF LPF
Retensor de
muestras
Circuito de
Recobro de
Temporización
Circuito de
Recobro de
Portadora
Detector

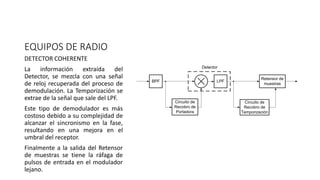

DETECTOR COHERENTE
La información extraída del
Detector, se mezcla con una señal
de reloj recuperada del proceso de
demodulación. La Temporización se
extrae de la señal que sale del LPF.
Este tipo de demodulador es más
costoso debido a su complejidad de
alcanzar el sincronismo en la fase,
resultando en una mejora en el
umbral del receptor.
Finalmente a la salida del Retensor
de muestras se tiene la ráfaga de
pulsos de entrada en el modulador
lejano.

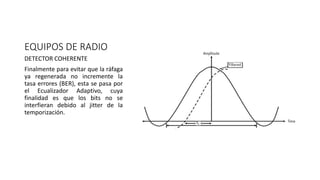

15. EQUIPOS DE RADIO
DETECTOR COHERENTE
Finalmente para evitar que la ráfaga
ya regenerada no incremente la
tasa errores (BER), esta se pasa por
el Ecualizador Adaptivo, cuya
finalidad es que los bits no se
interfieran debido al jitter de la
temporización.

16. EQUIPOS DE RADIO

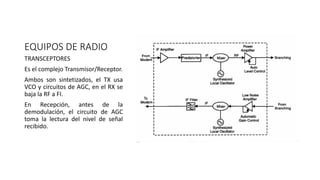

TRANSCEPTORES
Es el complejo Transmisor/Receptor.
Ambos son sintetizados, el TX usa
VCO y circuitos de AGC, en el RX se
baja la RF a FI.
En Recepción, antes de la
demodulación, el circuito de AGC
toma la lectura del nivel de señal
recibido.

17. EQUIPOS DE RADIO

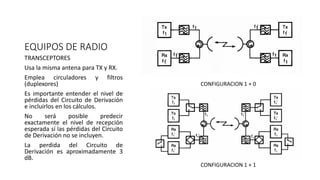

TRANSCEPTORES
Usa la misma antena para TX y RX.
Emplea circuladores y filtros
(duplexores)
Es importante entender el nivel de
pérdidas del Circuito de Derivación
e incluirlos en los cálculos.
No será posible predecir
exactamente el nivel de recepción
esperada sí las pérdidas del Circuito
de Derivación no se incluyen.
La perdida del Circuito de
Derivación es aproximadamente 3
dB.
CONFIGURACION 1 + 0
CONFIGURACION 1 + 1

18. EQUIPOS DE RADIO

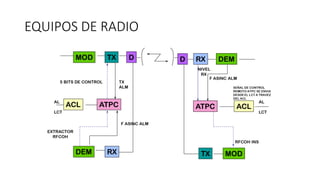

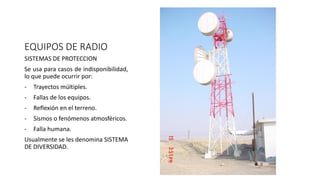

SISTEMAS DE PROTECCION
Se usa para casos de indisponibilidad,
lo que puede ocurrir por:
- Trayectos múltiples.
- Fallas de los equipos.
- Reflexión en el terreno.
- Sismos o fenómenos atmosféricos.
- Falla humana.
Usualmente se les denomina SISTEMA
DE DIVERSIDAD.

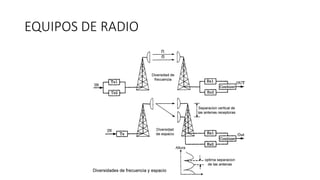

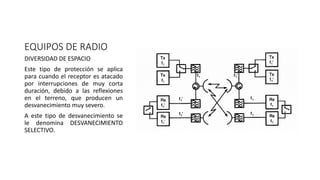

19. EQUIPOS DE RADIO
DIVERSIDAD DE ESPACIO
Este tipo de protección se aplica
para cuando el receptor es atacado
por interrupciones de muy corta
duración, debido a las reflexiones
en el terreno, que producen un
desvanecimiento muy severo.
A este tipo de desvanecimiento se
le denomina DESVANECIMIENTO
SELECTIVO.

20. EQUIPOS DE RADIO

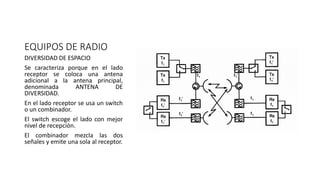

DIVERSIDAD DE ESPACIO
Se caracteriza porque en el lado
receptor se coloca una antena
adicional a la antena principal,
denominada ANTENA DE
DIVERSIDAD.
En el lado receptor se usa un switch
o un combinador.
El switch escoge el lado con mejor
nivel de recepción.
El combinador mezcla las dos
señales y emite una sola al receptor.

21. EQUIPOS DE RADIO
DIVERSIDAD DE FRECUENCIA
Aplica para eventos de larga
duración.
Se caracteriza por usar dos juegos
de frecuencias, de los que una es la
de trabajo mientras que la otra es la
de reserva.
