1. Introducción
Para todos es conocida la importancia de la velocidad de transmisión para las
empresas, es por esto que las telcos a través de diferentes tecnologías les ofrecen a las
empresas un mayor ancho de banda, pero frente a esto no todas las tecnologías
existentes prestan el ancho de banda requerido ni confiabilidad que se necesita en las
distintas redes.
El cable de cobre también ya llego a los límites en ancho de banda, pero Con el
surgimiento de la fibra óptica resulto el aumento exponencial de este, pero si bien se
sabía que la fibra tenía un gran potencial, no existían tecnologías que aprovecharan de
mayor forma el ancho de banda que ofrece la fibra óptica
Frente a esta problemática surge la tecnología DWDM, sus siglas en ingles significan
“Dense Wavelenght Division Multiplexing” que en español significa multiplicación
densa de longitud de onda, esta técnica trabaja con equipos ópticos y busca
incrementar la capacidad de transmisión de una fibra óptica. Esto se hace a través del
aumento de longitudes de onda (a distintas frecuencias) dentro de la fibra.
DWDM pertenece a la capa de transporte de la Telco, es por esto que es independiente
al protocolo de transmisión, debido a esto puede operar en distintos tipos de redes,
con especial eficacia en las redes de larga distancia y redes de área metropolitana.
A lo largo de esta investigación nuestro objetivo es dejar en claro los siguientes
aspectos:
En cuanto a aspectos generales que sustentan esta tecnología
 ¿Qué es la luz?
 ¿Qué es la fibra óptica y como opera?
Con respecto a DWDM
 ¿Qué es DWDM?
 Como opera.
 Las aplicaciones de esta tecnología.
 Los equipos necesarios para el funcionamiento de DWDM.
 Las principales características de esta tecnología.

4
2. Marco Teórico
Naturaleza de la luz
La luz es básicamente una onda electromagnética plana que se propaga por el
vacio, alcanzando una velocidad máxima de 299.792.458 metros por segundo (m/s) lo
que es aproximadamente 300.000 [Km/seg]. Pero esta velocidad influye mucho si se
trabaja en un medio denso, ya que a medida que la luz se propaga por un medio denso,
la velocidad decrece.
Refracción
La refracción es el cambio de dirección que experimenta una onda al pasar de un
medio material a otro. Sólo se produce si la onda incide oblicuamente sobre la
superficie de separación de los dos medios y si éstos tienen índices de
refracción distintos. La refracción origina en el cambio de velocidad y dirección de
propagación de la onda. La importancia de saber que es la refracción radica en que
podemos calcular el índice de refracción. El índice de refracción de un material indica
qué tan lenta es la rapidez de la luz en ese medio comparado con el vacío. El índice de
refracción "n" de un medio viene dado por la siguiente expresión, donde "v" es la
rapidez de la luz en ese medio: n = c/v
Reflexión
La reflexión es el cambio de dirección de un rayo o una onda que ocurre en la
superficie de separación entre dos medios, de tal forma que regresa al medio inicial.
El tipo de reflexión que nos interesa en la transmisión por fibra óptica es la Reflexión
interna total es el fenómeno que se produce cuando un rayo de luz, atravesando un
medio de índice de refracción n2 menor que el índice de refracción n1 en el que éste se
encuentra, se refracta de tal modo que no es capaz de atravesar la superficie entre
ambos medios reflejándose completamente.
Este fenómeno solo se produce para ángulos de incidencia superiores al ángulo crítico
(θc), ángulo mínimo de incidencia en el cual se produce la reflexión interna total. Para
ángulos mayores la luz deja de atravesar la superficie y es reflejada internamente de
manera total. La reflexión interna total solamente ocurre en rayos viajando de un
medio de alto índice refractivo hacia medios de menor índice de refracción. El ángulo
crítico viene dado por:

5
, Donde n1 y n2 son los índices de refracción de los medios con > .
La reflexión interna total se utiliza en fibra óptica para conducir la luz a través de la
fibra sin pérdidas de energía. En una fibra óptica el material interno tiene un índice de
refracción más grande que el material que lo rodea. El ángulo de la incidencia de la luz
es crítico para la base y su revestimiento y se produce una reflexión interna total que
preserva la energía transportada por la fibra.
Para poder visualizar estos conceptos de una manera simple podemos ver el
comportamiento de la luz en dos medios distintos como lo son el aire y el agua, ver
imagen.
Ilustración 1 Ángulos de reflexión
Fibra óptica
Descripción física
Una manera rápida de poder definir una fibra óptica sería propicio decir, que
es un medio de transmisión empleado en las redes de datos, la cual se caracteriza por
ser un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que
se envían señales ópticas (luz), con distintas longitudes de ondas.
El cable de fibra óptica tiene una forma cilíndrica y está formado por tres
secciones concéntricas, el núcleo, revestimiento y la cubierta. El núcleo, corresponde a
la sección interna de la fibra y sus dimensiones oscilan entre 8 y 10 µm. Dicho núcleo
esta contenido por el revestimiento, que actúa como reflector, encerrando la luz,
puesto que el haz se escaparía del núcleo. La cubierta está hecha de plástico y otros
materiales dispuestos en capas para proporcionar protección contra la humedad, la
abrasión, aplastamiento, entre otros peligros.

6
Modos de transmisión
Actualmente la fibra óptica presenta dos modos de propagación a lo largo de la
fibra, multimodo y monomodo. Fibra Multimodo se puede implementar de dos
maneras distintas, índice escalonado o de índice gradiente gradual. Ahora bien, una
manera genérica de definir una fibra multimodo, es aquella que presenta múltiples
rayos de luz de una fuente luminosa cualquiera, que se propaguen a través del núcleo
por diferentes caminos. Así la fibra multimodo de índice escalonado, es la que apunta
a la densidad del núcleo, en la cual permanece constante desde el centro hasta los
bordes, el rayo de luz se desplaza en línea recta hasta que llega a la interfaz del núcleo
y de la cubierta y genera un cambio considerable en el ángulo. Por último la fibra
multimodo de índice gradual, este tipo de fibra óptica, el núcleo está constituido de
varias capas concéntricas de material óptico con diferentes índices de refracción,
causando que el rayo de luz de refracte poco a poco mientras viaja por el núcleo,
pareciendo que el rayo se curva, En estas fibras el número de rayos ópticos diferentes
que viajan es menor que en el caso de la fibra multimodo índice escalonado y por lo
tanto, su distancia de propagación es mayor, este modo de propagación de fibra óptica
tiene un ancho de banda de 100 MHz a 1 GHz.
Ilustración 2 Fibra multimodo de indice escalonado y de indice gradual
Fibra Monomodo, Esta fibra óptica es la más delgada y sólo permite viajar al
rayo óptico central. No sufre el problema de atenuación de las fibras multimodo, por
lo que logra transmisiones a distancias mayores. Su inconveniente es que es difícil de
construir, manipular y es más costosa.
Ilustración 3 Fibra monomodo

7
3. Tecnología DWDM
¿Qué es DWDM?
DWDM significa multiplexación por división en longitudes de onda densas., esto
apunta a una técnica de transmisión de señales a través de fibra óptica usando la
banda C (1550 nm), se encarga de transportar múltiples señales de luz en un solo
cable, utilizando portadoras ópticas de diferente longitud de onda, usando luz
procedente de un láser o un LED. Esta técnica de multiplexación es una forma de FDM
(Multiplexación por División en Frecuencia). Es muy importan te agregar que en las
redes, existen muchas tecnologías, por ello las señales también son distintas, como por
ejemplo una señal eléctrica, que al inyectar en un extremo dicha señal se convierte en
una señal óptica mediante un LED o Láser y ha modulado una portadora, que llega al
extremo receptor, atenuada y, probablemente con alguna distorsión debido a la
dispersión cromática propia de la fibra, donde se recibe en un foto-detector, es
decodificada y convertida en eléctrica para su lectura por el receptor.
Otro aspecto a destacar que si miramos la siguiente imagen, podemos entender que
DWDM puede transmitir una gran cantidad de servicios simultáneamente como por
ejemplo, voz, video y multimedia. Los Formatos en los cuales trabajan pueden ser
Synchronous Optical Network(SONET), Synchronous Digital Hierarchy (SDH),
Asynchronous Transfer Mode (ATM), Internet Protocol (IP), Packet Over SONET/SDH
(PoS) o Gigabit Ethernet (GigE).

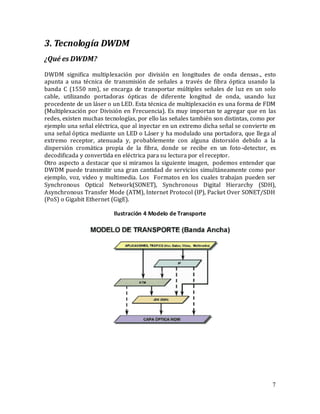

Ilustración 4 Modelo de Transporte

8
Arquitectura de DWDM
Si aplicamos el modelo OSI en DWDM, podemos definir que trabaja a nivel de la capa
Física, es decir que, permite el intercambio de las unidades básicas de información de
información (bits) sobre canales de transmisión, además es importante señalar que la
capa 1 define las conexiones mecánicas requeridas para la activación, mantención o
desarticulación. Esta arquitectura se compone de:
Fuentes de emisión y detectores de luz
Tantos los emisores y los detectores son dispositivos que representa a los “end
points” de un sistema de transmisión de carácter óptico, ahora los emisores de luz
tienen la particularidad de ser conversores de la señal eléctrica a señal óptica, en
contraste con los detectores de luz, que estos convierten las señales ópticas en señales
eléctricas. Dentro de los emisores existen dos categorías de dispositivos, los LED y los
laser.
Los LED se utilizan frecuentemente en fibras multi-modo y su ancho de banda es
relativamente bajo, por sobre el orden de los Gb/s. Además la luz que viaja a lo largo
de la fibra es bastante ancho en el espectro, para ser utilizada por la tecnología
DWDM. El laser tiene la particularidad de adaptarse mejor a la fibra mono-modo, de
manera que, el haz que emite es de carácter de ser monocromático, lo que implica que
su espectro es ancho y así su ancho de banda sea mayor.
Como vimos anterior mente el laser se comporta de mejor manera que el led, pero
dentro de los laser existen dos tipos frecuentemente utilizados por esta tecnología,
que son “Monolithic Fabry-Perot Laser” y “Distributed Feedback Laser”. Y es este
último el que se comporta de mejor manera en la implementación de la tecnología
DWDM, ya que emite luz que bordea las características de ser una luz monocromática,
por ello, presenta un mayor ancho de banda, presenta una favorable “relación señal a
ruido”, Además este tipo de laser presenta frecuencias cercanas a los 1310 nm y 1520
a 1565, es importante destacar que el espectro es bastante ancho, entre 100 y 200
GHz.
Por otro lado del receptor, los detectores de luz, deben recuperar la señal transmitida
a diferentes longitudes de onda. Debido a que los foto-detectores, son dispositivos de
ancho de banda, de carácter óptico que deben ser multiplexadas antes de llegar al
detector. Tal como en el caso del emisor de luz tipo laser, también existen clases de
detectores de luz, que principalmente son dos, los “Positive-Intrinsic-Negative” (PIN)
y “Avalanche Photodiode” (APD). Los PIN funcionan como los LEDs pero con funciones
inversas, esto es, la luz es absorbida en vez de ser emitida y los fotones se convierten a
electrones con una relación 1:1. APD son dispositivos similares a los PIN photodiodes
pero con la diferencia de que tienen una ganancia de potencia debido a un proceso de
amplificación. Un fotón libera varios electrones. Los foto diodos PIN son baratos y

9
confiables mientras que los APD son más sensibles y precisos pero su funcionamiento
se ve afectado por la temperatura. Sin embargo estos últimos pueden encontrar uso en
sistemas con requerimientos especiales.
Fibra Óptica
El medio de transmisión, en el cual las señales de carácter óptico viajan a lo largo de
este medio, en la sección de Marco Teórico, en el ítem de fibra óptica, se acoto
bastante las características de este medio.
Multiplexadores y demultiplexadores
Como las señales de los sistemas DWDM vienen de varias fuentes y van hacia una
fibra, es necesario un mecanismo que permita combinar las señales. Esto es hecho por
un multiplexador quien agarra las señales ópticas de diferentes fuentes y las junta en
una sola señal. En el lado del recibidor el sistema debe ser capaz de descomponer la
señal en sus componentes originales para que cada señal inicial pueda ser detectada.
El proceso de demultiplexar debe ser realizado antes de que la señal sea detectada ya
que la foto detectora son dispositivos de banda ancha y no pueden seleccionar una
longitud específica de una señal multiplexada.
Ilustración 5 Multiplexadores y demultiplexador
Algunas técnicas de multiplexaje y demultiplexaje
- Demultiplexaje por prisma
Se hace pasar un rayo de luz policromático por un prisma y las diferentes longitudes
de onda son refractadas en ángulos diferentes. Estos rayos luego son enfocados por un
lente hasta el punto de entrada a una nueva fibra. El mismo proceso puede ser usado a
la inversa para multiplexar.

10
Ilustración 6 Demultiplexación por prisma
- Demultiplexaje por difracción
Esta técnica se basa en el principio de difracción de la luz y lo que se hace es que se
hace incidir un rayo policromático de luz sobre un arreglo de líneas finas que reflejan
o transmiten la luz, cada longitud de onda se difracta de manera diferente en la rejilla
lo que hace que salgan hacia sitios diferentes en el espacio. Después se enfocan con un
lente hasta la fibra correspondiente.
Ilustración 7 Demultiplexación por difracción
- Demultiplexaje por filtrado.
La idea de esta técnica es sencilla y consistes en sobreponer filtros hasta que solo
quede la longitud de onda deseada. Su uso no es práctico cuando hay muchas
longitudes de onda multiplexadas ya que se requieren muchos filtros puestos en
cascada.

11
- Optical Add/Drop Multiplexer
Los optical add/drop multiplexer son dispositivos que permiten insertar o remover
una o varias señales ópticas en un determinado punto de la fibra. Esto lo hacen si
necesidad de tener que hacer una conversión óptica-eléctrica-óptica. La gran ventaja
que entregan estos dispositivos es que WDM se pueda implantar en diversos tipos de
red.
Ilustración 8 Optical Add Drop Multiplexer
Moduladores o transpondedor (OTU1)
El modulador es el encargado de adaptar la señal proveniente de lado del cliente
(como habíamos dicho anteriormente, DWDM se puede adaptar con cualquier
tecnología), disminuyendo el ancho espectral, permitiendo así mejor los fenómenos de
atenuación producto de la dispersión cromática. Ahora bien podemos encontrar
sistemas que trabajan con OTU (DWDM Abierto) y sin OTU ( Sistemas de DWDM
Integrados)
- DWDM Abierto
Los sistemas DWDM no requieren ninguna característica especial para las interfaces
ópticas en los terminales de los multiplexores, dichas interfaces solamente deberían
estar de acuerdo con los padrones ITU-T.
- Sistema de DWDM Integrados
Estos sistemas, no emplean la tecnología de conversión de longitud de onda, pues ellos
exigen que la longitud de onda de las interfaces ópticas de los terminales
multiplexores sea de acuerdo con las especificaciones del sistema.
Amplificadores ópticos.
1
OTU, significa Optical Transponder Unit

12
Debido a la atenuación que sufre la señal cuando viaja por la fibra, la distancia que
puede alcanzar la señal con potencia suficiente para ser detectada correctamente del
lado del receptor está limitada. Antes de la llegada de los amplificadores ópticos había
que tener un amplificador por cada señal transmitida. Los amplificadores ópticas
hicieron posible amplificar todas las señales de una sola vez sin tener que hacer
conversiones óptico-eléctrica-óptica (OEO).
- Erbium Doped Fiber Amplifier (EDFA)
Los EDFA fue una tecnología clave en el desarrollo de los sistemas DWDM. El erbio es
un elemento terrestre que no es muy común que cuando es excitado emite luz
alrededor de los 1540 nm (la longitud de onda de baja perdida usada en DWDM). La
siguiente figura muestra el funcionamiento de un EDFA. Una señal débil entra en la
fibra dopada con erbio, ahí un láser inyecta una luz a 980 o 1480 nm. Esta luz estimula
los átomos de erbio que liberan su energía almacenada como luz adicional a 1550 nm.
Este proceso continúa a lo largo de toda la fibra haciendo que la señal se vuelva más
fuerte. Este proceso también añade ruido a la señal.
Los parámetros de importancia de un amplificador son la ganancia, uniformidad de la
ganancia, el nivel de ruido y el poder de salida. Los EDFA típicos producen ganancias
de 30 dB o más y tienen potencia de salida de +17 dB o más. De estos parámetros
nombrados los más importantes son el nivel de ruido, que debe ser bajo y el gain
flatness ya que todas las señales deben ser amplificadas uniformemente. La
amplificación hecha por los EDFA es dependiente de la longitud de onda pero puede
ser corregida con filtros.
El nivel de ruido debe ser bajo ya que el ruido, al igual que la señal, es amplificado.
Este efecto es acumulativo y no puede ser filtrado. La relación señal/ruido es un factor
limitante en el numero de amplificadores que pueden ser concatenados. En la práctica
una señal puede viajar sin ser amplificada por 120 Km. A distancias mayores de 600
Km la hay que regenerar la señal, no basta solo con amplificarla. Los EDFA solo
amplifican la señal y no realizan las funciones 3R (reshape, retime, retransmit). Los
EDFA están disponibles para las bandas C y L.
Ilustración 9 Erbium Doped Fiber Amplifier

13
Conmutadores
Un conmutador es un dispositivo que permite o impide totalmente la transferencia de
luz de una guía a otra.
Filtros
Los filtros ópticos se caracterizan por su rango de sintonía, o rango de Longitudes de
onda accesibles mediante el filtro, y por el tiempo de sintonía, o tiempo necesario para
seleccionar la longitud de onda que dejará pasar el filtro.
Topología de las redes ópticas
Conocer las estructuras de redes es muy importante a la hora de implementar la
tecnología DWDM, ya que, cada topología implica una necesidad o un requerimiento
que la empresa, generalmente las empresas requieren de DWDM, por la transmisión
de información a largas distancias, gracias a los avances en tecnologías tales como
amplificadores ópticos, compensadores de dispersión y los nuevos tipos de fibra. Las
Telcos empezaron a emigrar redes hacia DWDM, por su característica de velocidad y
ancho de banda, esto permitió un despliegue inicial de la tecnología DWDM en las
redes de larga distancia terrestre y transoceánica, como se aprecia en la siguiente
imagen.
Ilustración 10 Fibra óptica submarina
Luego que estas tecnologías se convirtieron comercialmente viables en el mercado de
larga distancia, era el siguiente paso era implementar en el área metropolitana lo que
finalmente, las redes de acceso mediante arquitecturas híbridas de fibra y coaxial de

14
los medios de comunicación, permitiendo otra característica interesante de la
tecnología DWDM, su versatilidad de trabajar con otras señales, como por ejemplo, las
señales eléctricas que utilizando un conversor opto/eléctrico, eran capaces de
transformar en las señales electicas en señales ópticas y viceversa. Permitiendo el
transporte principal y tecnologías de redes utilizados en las redes metropolitanas2.
- Redes Punto a Punto
La estructura de una red punto a punto, a grandes rasgos apunta a un tipo de
arquitectura de red en que cada canal de datos se usa para comunicar entre dos “end
points” directamente, en el caso de DWDM, dicha estructura puede ser estructurada
con o sin OADM3. Las velocidades en la cual opera este tipo de red son por canales
ultra rápidos de 10 a 40 Gbps, confiabilidad de la señal y rápida restauración de la
trayectoria.
Ilustración 11 Red punto a punto
En estas redes de larga distancia, el trayecto entre el transmisor y el receptor puede
ser de varios cientos de kilometro y el numero de amplificadores requeridos entre
ambos puntos, es típicamente menor que 10 y en las redes metropolitanas, los
amplificadores no son necesarios frecuentemente. La protección que presenta esta
topología, está provista de una pareja de vías distintas, en que los equipos, la
redundancia es un nivel de sistema. Además presenta líneas de transmisión paralelas
que se conectan a un solo sistema en ambos extremos que contienen transponedores
o moduladores, multiplexores y terminales redundantes.
2
Es una red de alta velocidad que da cobertura en un área geográfica extensa, proporciona capacidad de
integración de múltiples servicios mediante la transmisión de datos, voz y vídeo. Alcanzando velocidades de
100Mbps, 1Gbps y 10Gbps en fibra óptica.
3
OADM, significa Optical Add Drop Multiplexer, que tiene como objetico de subir o bajar las longitudes de
onda en forma transparente, esto implica que el resto de las longitudes de ondas no son intervenidas.

15
- Redes de Anillos
Esta topología son las más comunes, encontradas en las redes metropolitanas y en
tramos de unas pocas decenas de kilómetros. La fibra anillo puede contener solo
cuatro canales de longitudes de onda, ademanes tiene menos nodos que canales. Esta
arquitectura con OADM permite a los nodos tener acceso a los elementos de red, por
ejemplo routers, switch y servidores, con la subida y bajada de canales de longitudes
de onda. Con el incremento en el numero de OADM, la señal esta sujeta a perdidas y
pueden requerir amplificadores.
Ilustración 12 Estructura de anillo
La protección que utiliza la red de anillo, se basa en el esquema 1+1, la cual se tiene
dos líneas de conexión, la información se transporta por una de ellas. Ahora en el caso,
de que un anillo fallara, se conmuta la trayectoria al otro anillo.
Ilustración 13 Topología de red de anillo doble

16

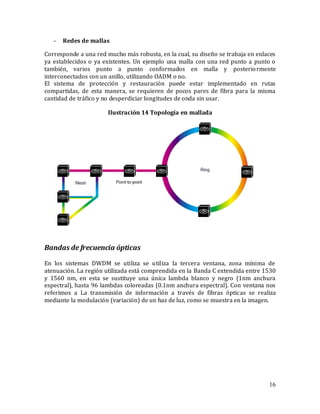

- Redes de mallas
Corresponde a una red mucho más robusta, en la cual, su diseño se trabaja en enlaces
ya establecidos o ya existentes. Un ejemplo una malla con una red punto a punto o
también, varios punto a punto conformados en malla y posteriormente
interconectados con un anillo, utilizando OADM o no.
El sistema de protección y restauración puede estar implementado en rutas
compartidas, de esta manera, se requieren de pocos pares de fibra para la misma
cantidad de tráfico y no desperdiciar longitudes de onda sin usar.
Ilustración 14 Topología en mallada
Bandas de frecuencia ópticas
En los sistemas DWDM se utiliza se utiliza la tercera ventana, zona mínima de
atenuación. La región utilizada está comprendida en la Banda C extendida entre 1530
y 1560 nm, en esta se sustituye una única lambda blanco y negro (1nm anchura
espectral), hasta 96 lambdas coloreadas (0.1nm anchura espectral). Con ventana nos
referimos a La transmisión de información a través de fibras ópticas se realiza
mediante la modulación (variación) de un haz de luz, como se muestra en la imagen.

17
Ilustración 15 Tercera ventana de longitud de onda
Tabla 1 Ancho de Banda y capacidades en la ventana de 1550nm.
Grilla de frecuencias
DWDM requiere la definición de un plan de canalización, la grilla de frecuencias o
también longitudes de onda, según la ITU es la recomendación ITU-T “G.694.1”:
También existen otras recomendaciones de la ITU-T, que son complementarias para el
uso de DWDM, estas son:
- G.652, características de un cable óptico mono-modo.
- G.655, características de un cable con dispersión dislocada.
- G.661/G.662/G.663, a punta a recomendaciones sobre amplificadores ópticos.

18
- G.671, características de componentes ópticos pasivos.
- G.957, interfaces ópticas de sistemas SDH.
- G.691, interfaces ópticas para sistemas STM-64, STM-256 y otros sistemas SDH
con amplificadores ópticos.
- G.692, interfaces ópticas para sistemas multicanales con amplificadores
ópticos.
- G.709, interfaces para redes ópticas de transporte.
Para el funcionamiento de DWDM se pueden distinguir cuatro tipos de sistemas:
amplificador óptico de línea u OLA (Optical Line Amplifier), terminal multiplexor y
demultiplexor óptico u OTM (Optical Terminal Multiplexer), terminal de inserción y
extracción óptico u OADM (Optical Add and Drop Multiplexers) y cross-connect óptico
u OXCs (Optical Cross Connects).
El OTM se encarga de multiplexar (en transmisión) y demultiplexar (en recepción) los
canales ópticos. La misión de un OLA es amplificar la señal multiplexada en longitud
de onda, es decir, sin ningún tipo de conversión electroóptica. La misión de un OADM
es extraer información de un determinado canal óptico e insertar nueva información
reutilizando o no dicho canal, sin alterar el resto de canales multiplexados en longitud
de onda y sin ningún tipo de conversión electroóptica. Finalmente, el OXC es un
conmutador de canales entre fibras de entrada y fibras de salida; es, por lo tanto, el
elemento que proporciona mayor flexibilidad en la red y por limitaciones actuales en
la tecnología óptica la mayoría de los dispositivos comercialmente disponibles
realizan conversión electroóptica limitando su transparencia.
Ilustración 16 Estructura general de un Sistema DWDM
En su núcleo, DWDM involucra un pequeño número de funciones de capa física. En la
siguiente figura se muestra un sistema DWDM de cuatro canales. Cada canal óptico
ocupa su propia longitud de onda.

19
Ilustración 17 Esquema funcional de DWDM
El sistema ejecuta las siguientes funciones principales:
 Generación de la señal. La fuente, un láser de estado sólido, puede proveer luz
estable con un específico ancho de banda estrecho, que transmite la
información digital, modulada por una señal análoga.
 Combinación de señales. Modernos sistemas DWDM
emplean multiplexores para combinar las señales. Existe una pérdida asociada con
multiplexión y demultiplexión. Esta pérdida es dependiente del número de
canales, pero puede ser disminuida con el uso de amplificadores ópticos, los que
amplifican todas las longitudes de onda directamente, sin conversión eléctrica.
 Transmisión de señales. Los efectos de Crosstalk y degradación de señal óptica
o pérdida pueden ser calculados en una transmisión óptica. Estos efectos pueden
ser minimizados controlando algunas variables, tales como: espaciamiento de
canales, tolerancia de longitudes de onda, y niveles de potencia del láser. Sobre un
enlace de transmisión, la señal puede necesitar ser amplificada ópticamente.
 Separación de señales recibidas. En el receptor, las señales multiplexadas
tienen que ser separadas. Aunque esta tarea podría parecer el caso opuesto a la
combinación de señales, ésta es hoy, en día, difícil técnicamente.
 Recepción de señales. La señal demultiplexada es recibida por un fotodetector.
Además de estas funciones, un sistema DWDM podría ser equipado con una
interfaz Cliente-Equipo para recibir la señal de entrada. Esta función es desempeñada
por transpondedores.

20
Técnicas de codificación
En los sistemas de comunicación se utiliza las técnicas de codificación para propósitos
de transmisión, también es conocido como modulación en banda base y dichos
códigos son usados para el transporte digital de datos. La finalidad que tiene, permite
representar la señal digital transportada respecto a su amplitud respecto al tiempo. La
señal está perfectamente sincronizada gracias a las propiedades específicas de la capa
física. La representación de la onda se suele realizar mediante un número
determinados impulsos (1 y 0). Los tipos más comunes de codificación en línea son
el unipolar, polar, bipolar y Manchester.
En el caso de DWDM, Las señales eléctricas que las diferentes portadoras de
información llevan son codificadas cuando son convertidas a señales ópticas para su
transmisión y son decodificadas en el receptor óptico donde serán nuevamente
convertidas a señales eléctricas. Los tipos de codificación más utilizados en el dominio
óptico son: no retorno a cero (NRZ) y retorno a cero (RZ).
La codificación NRZ o no retorno a cero (Ilustración 18) es un método de transmisión
donde se hace las siguientes asignaciones a partir de la señal de datos:
- Un 1 representa una señal de luz para un período de bit
- Un 0 representa una ausencia de luz para un período de bit.
Ilustración 18 Codificación NRZ
La codificación RZ o retorno a cero, es un método de transmisión donde se hace las
siguientes asignaciones a partir de la señal de datos:
- Para un 1 hay la presencia de un pulso de luz en un medio período de bit
- Para un 0 no hay presencia de luz para un período completo de bit.

21
Ilustración 19 Codificación RZ
Aplicaciones de DWDM
DWDM se puede implementar en cualquier tipo de red, ya que pertenece a la red de
transporte de la Telco y a la capa Física del modelo OSI, esto hace que funcione
independiente de los protocolos que se utilizan, pero su uso es principalmente en las
redes de larga distancia, en las redes metropolitanas (MAN) y en las redes de
almacenamiento (SAM), a continuación veremos el funcionamiento y aporte de DWDM
a cada una de estas redes.
- Redes de larga distancia (long haul)
Estas redes interconectan redes de área metropolitana o también otras redes de larga
distancia a una conexión global entre dominios regionales. Estas redes son útiles para
la transmisión masiva de información en redes terrestres a distancias que pueden ir
desde los 300 a los 2500 Kms, es a través de estas redes que se pueden comunicar
ciudades.
En estas redes, DWDM trabaja en longitudes de onda de los EDFA, es decir en la
tercera ventana de comunicaciones ópticas, esto es entre los 1530 y los 1625 nm.
DWDM resuelve la problemática de crecimiento que tienen las empresas de
Telecomunicaciones en estas redes, ya que la expansión en redes de larga distancia es
lento y costoso, ya que para esto se debían extender sus redes de fibra, no solo para
sus redes sino que también para hacer crecer el backbone de la red para evitar asi los
cuellos de botella (fenómeno en que el rendimiento de la red se ve limitado por un
único componente). Mientras que con DWDM es sencilla la expansión de las redes
existentes y asi aumentar la capacidad e transporte, ya que lo que se hace es la

22
instalación de equipos DWDM en lugares estratégicos y asi se puede extender la
cobertura y el ancho de banda de la red.
Gracias a DWDM estas redes están migarando a velocidades mayores, entre los 10 y
los 40 Gbps, el hecho de que DWDM funcione a través de equipos multiplexores y
demultiplexores hace que la inversión se haga en el equipamiento y no en la fibra
óptica. Es por esto que DWDM aparece como la mejor solución viable para las redes de
larga distancia.
- Redes metropolitanas (MAN)
Estas redes presentan exigencias (lo que se busca en estas redes) a las tecnologías en
las que se implementa:
1. Necesitan de gran ancho de banda.
2. Escalabilidad.
3. Confiabilidad.
4. Interconexion con otras redes (LAN, SAN, WAN, larga destancia).
Además estas redes deben ser aptas para la transmisión de traficos de voz, datos y
video con garantías de baja latencia, las MAN deben ser compatibles con las
tecnologías de las redes de acceso y con las de larga distancia, ya que se encuentran en
el medio de estas dos redes.
Ilustración 20 Convergencia de DWDM en redes MAN
Frente a estas demandas DWDM es una gran alternativa, ya que lo que le ofrece a la
MAN es lo siguiente:
- Apoyo de multiprotocolo.
- Escalabilidad.
- Confiabilidad y disponibilidad.

23
- Gestión de redes.
- Compatibilidad electromagnética,
- Facilidad de instalación y gestión.
- Tamaño reducido de equipos.
- Consumo de energía moderado.
- Relación coste-efectividad positiva.
- Gran ancho de banda.
En MAN se suele utilizar arquitectura en anillo ya que provee flexibilidad a la red, en
los sistemas metropolitanos solo se utilizan los equipos amplificadores ópticos, es asi
como se consige un importante ahorro económico. Las longitudes de onda en MAN a
través de DWDM van desde los 1280 a los 1625 nm, esto quiere decir que abarca la
segunda y tercera ventana de comunicaciones ópticas, a diferencia del trabajo que
hace en las redes de larga distancia donde solo trabaja en la segunda ventana, esto da
como resultado un mayor ancho de banda, a la vez se pueden ocupar filtros ópticos y
laser menos complejos y por esto menos costosos, asi también se reducen costos sin
afectar la calidad de la transmisión.
Como la capacidad por longitud de onda en la fibra es de 10 Gbps incluso se puede
llegar a rentar lambdas (longitudes de onda), en otras palabras cada longitud de onda
puede llevar información distinta y responder a servicios diferentes.
Si bien cualquier persona puede acceder a estas redes, los usuarios que ocuparan de
mayor forma el potencial de DWDM en la MAN son las empresas, ya que el
intercambio de información con socios, clientes y proveedores es a diario, además de
que se tiene la necesidad de que esta información llegue a destino de forma rápida y
confiable, estas aplicaciones se pueden utilizar en todo tipo de empresas, también en
el gobierno y centros educacionales transportando data, video y voz.
Con las tecnologías anteriores como SONET o SDH se tiene gran pérdida del ancho de
banda que ofrece la fibra óptica, en cambio DWDM aprovecha la misma fibra que al ser
tratada con distintas longitudes de onda, cada una con un ancho de banda de 10 Gbps,
y ya en la actualidad con la posibilidad de enviar hasta 160 longitudes de onda por
fibra, es decir se puede alcanzar un ancho de banda teórico por fibra de 1600 Gbps,
DWDM se convierte en la gran solución para problemáticas con el ancho de banda.

24
Ilustración 21 Redes MAN
- Redes de almacenamiento (SAN)
Estas redes se encuentran dentro de las MAN, dentro de estas redes se hacen
necesarios los anchos de banda elevados, ya que en ellas se almacenan grandes
cantidades de datos, nuevamente DWDM se vuelve una gran alternativa para el
transporte de datos en estas redes.
Ancho de banda en DWDM
Cuando hablamos del ancho de banda estamos hablando de uno de los requerimientos
más importantes que los usuarios hacen al ocupar las redes, dentro de las redes
mientras más rápido viaje la información es mucho mejor, es por eso que se desea un
ancho de banda alto, y una de las principales características en la transmisión a través
de fibra óptica es el alto ancho de banda que esta nos ofrece, pero ¿Dónde entra
DWDM?, como ya hemos visto anteriormente DWDM multiplexa señales en la fibra
óptica, esto incide directamente en el ancho de banda dentro de una red con fibra
óptica. Lo que se hace es aumentar las longitudes de onda en una sola fibra, pudiendo
la capacidad efectiva de la fibra ser aumentada por un factor de 16 o 32.
En la actualidad se pueden obtener 40, 80 o 160 canales ópticos separados entre sí a
frecuencias de 100 GHz, 50 GHz y 25 GHz respectivamente, es así como al reducir las

25
distancias entre los canales se pueden ir obteniendo mas canales y por ende mayor
ancho de banda. Con 160 canales que es lo máximo que se utiliza efectivamente hoy
en día se alcanzan velocidades de transmisión de 10 Gbps, aunque las Telcos están
probando la transmisión en velocidades cercanas a los 40 Gbps, no obstante la
capacidad teórica de una sola fibra es de 1600 Gbps, teóricamente existe un ancho de
banda infinito en la red que utiliza fibra óptica ya que al ir aumentando las longitudes
de onda de cada una de las fibras correspondientes a la red se va incrementado el
ancho de banda de la red, es por esto mismo que no se conoce con exactitud el
potencial que tienen las redes por fibra.
En la actualidad si bien las grandes corporaciones necesitan anchos de banda
gigantescos, aun no hay aplicaciones ni información que se necesite enviar a 1600
Gbps, es por esto que el ancho de banda va creciendo mientras la necesidad de este se
haga necesario, es así como la tecnología no existe por sí sola, sino que responde a las
necesidades del cliente. Podemos ver como a medida quela tecnología avanza, la
necesidad de ancho de banda mayor se hace mas imperante, por ejemplo en los 90`s el
mayor tráfico era de voz, pero ya llegando al año 2000 el aumento del tráfico de data
ha ido aumentado exponencialmente.
Ilustración 22 Trafico de datos y voz
4. Dispositivos DWDM
Proveedores
Los principales productores de equipos DWDM son:
- Alcatel (www.alcatel.com)
- Ericsson (www.ericsson.com)
- Lucent Technologies (www.lucent.com)
- Nortel Networks (www.nortel.com)
- Ciena Corporation (www.ciena.com)
- Cisco Systems (www.cisco.com)

26
- Fujitsu (www.fujitsu.com)
- Marconi Communications (www.marconi.com)
- NEC (www.nec.com)
- Siemens (www.siemens.com)
- Sycamore (www.sycamorenet.com)
- Tellabs (www.tellabs.com)
- Huawei (www.huawei.com)
Equipos
Los siguientes equipos son los más importantes por el lado de la Telco, que esta
implementando el servicio de transpor DWDM.
Transpondedor
El Cisco ONS 15530 transpondedor Line Card
proporciona Multiservicio Metro DWDM, agregación
de plataforma con una solución transparente para
conectar a las interfaces de cliente y de forma
transparente el envío de esta señal a través de una de
longitud de onda, se apega a los requerimientos de la
UIT (Unión Internacional de Telecomunicaciones). En
las interfaces compatibles incluyen Gigabit Ethernet,
Fast Ethernet, ESCON, 1 Gbps y 2 Gbps Fibre Channel
o FICON, Sysplex Timer, Acoplamiento de enlace,
Synchronous Optical Network / Jerarquía Digital
Síncrona (SONET / SDH) OC-3/STM-1, OC- 12/STM-4,
OC-48/STM-16, emisión de vídeo y otros protocolos.
Ilustración 23 Cisco ONS 15530
Transpondedor Tarjeta de línea
con divisor óptico de Protección
Multiplexor y Demultiplexor Óptico
El spectralwave 40/80 de la empresa NEC soporta
hasta 40 longitudes de onda en la banda C (hasta 80
longitudes de onda usando la banda c/l). La función
de slot universal permite una combinación flexible
de todas las interfaces en el mismo bastidor. Así, el
sistema puede ser flexiblemente cambiado de
acuerdo con los requerimientos y escala de una compañía
Ilustración 24 NEC UWPRS

27
de telecomunicaciones. El spectralwave40/80/160
provee tanto la función de FULL - OADM (hasta el
100%) y la función OADM seleccionable (hasta seis
longitudes de onda en cada dirección).
Adicionalmente, el spectralwave40/80/160 emplea
la función UWPRS (Unidireccional Wavelength Path
Switched Ring) para lograr esto, e implementa el IP
sobre WDM.
Amplificador Óptico (Booster o Preamplificador)
El Cisco ONS 15454 MSTP ofrece mejores
amplificadores ópticos de refuerzo para ampliar el
alcance de una red metropolitana o regional. Las
tarjetas de mayor amplificador óptico forman parte
de la arquitectura Cisco ONS 15454 MSTP inteligente
DWDM diseñada para reducir la complejidad de
DWDM y acelerar la implementación de soluciones de
redes de próxima generación.
El Cisco ONS 15454 tiene tarjetas de un mayor
amplificador óptico son módulos plug-in. Estas
tarjetas ofrecen el alcance y rendimiento óptico para
apoyar un canal DWDM dentro de la red de hasta 64
canales.
Ilustración 25 Cisco ONS 15454 MSTP
El cliente de la empresa Telco se puede conectar a las redes DWDM utilizando los
conmutadores (Switch) ATM y enrutadores (Routers) IP con interfaces OC-48.
Switch
El Switch Cisco Catalyst 3550 de la Serie de conmutadores Ethernet inteligentes es
una línea de gran alcance, conmutadores de configuración fija de múltiples capas que
se extienden hasta el borde de inteligencia acceso al area metropolitana, lo que
permite la amplitud de servicios, disponibilidad, seguridad y manejabilidad. Estos
switches son ideales para los proveedores de servicios que buscan ofrecer servicios
Ethernet rentables y reducir al mínimo el coste total de propiedad. Con una gama de
Fast Ethernet, Gigabit Ethernet, corriente continua, y las configuraciones de la fibra, el
Cisco Catalyst 3550 Series es el Switch de acceso motropolitano ideal para las
empresas y los mercados de tamaño medio y pequeños negocios. Con un túnel 802.1Q,
rendimiento de enrutamiento IP.

28
Cisco Catalyst 3550-24-FX Switch 100FX-24 puertos de fibra multimodo y 2 puertos
Gigabit Ethernet.
Ilustración 26 Cisco Catalyst 3550-24-FX Switch 100FX
Router
Router Cisco uBR10012 OC-48 de transporte de paquetes dinámicos (DPT) y el
módulo de interfaz de paquetes sobre SONET es una tarjeta de línea completa para la
talla de Cisco uBR10012 router de banda ancha universal. Esta tarjeta proporciona
capacidades de enlace ascendente del troncal que soporta hasta 1.4 Gbps full duplex
sobre un estándar SONET / ITU-T Jerarquía Digital Síncrona (SDH) de la interfaz,
usando una fibra monomodo con conectores SC. Dos versiones del Cisco uBR10012
OC-48 DPT / módulo de interfaz de la posición están disponibles a corto alcance (SR)
o de largo alcance (LR). Ambas versiones trabajar con el rendimiento del motor de
enrutamiento (PRE).
Este router proporciona una conexión punto a punto y encapsula los paquetes IP con
control de enlace de alto nivel. Es compatible con las características siguientes:
• OC-48 de ancho de banda entre la tarjeta de línea y el rendimiento del motor de
enrutamiento (PRE)
• América del Norte (SONET) y europeos (SDH) en formato
• Protección automática de conmutación (APS)
• Procesamiento de alarmas
Ilustración 27 Router Cisco uBR10012 OC-48

29
5. Conclusión
Como conclusión podemos decir que DWDM o más conocido como Multiplexión Densa
por División de Onda., es una tecnología que permite, transportar datos de diferentes
fuentes del emisor en una sola fibra óptica, en la cual, la señal de cada fuente de
emisión viaja en una frecuencia de onda distinta y separada de las demás. Es
importante mencionar, que dicho sistema se pueden usar hasta 80 canales virtuales
que pueden ser multiplexados en rayos de luz que se transmiten por la misma fibra
óptica. Por lo tanto el rendimiento de una sola fibra que contiene un cable ya instalado
se puede multiplicar con muy bajo costo económico. Este sistema permite que cada
canal trasporte 2.5 Gbps (2500 millones de bits por segundo), y se pueden hacer
circular por la misma fibra 80 canales diferentes y por tanto la transmisión será de
200 Gb por segundo. Mientras que en el extremo del receptor los canales son
demultiplexados, lo interesante de esto es que DWDM permite integrar otras
tecnologías como por ejemplo IP, SONET, ATM, entre otros.
También es importante agregar que DWDM no es dependiente de protocolo, ya que
trabaja en función al capa uno del modelo OSI, básicamente toma las entradas ópticas
sin importar el protocolo que esta señal óptica contenga y modula cada señal óptica
usando una longitud de onda como portadora, lo que resulta en poder transmitir
tantas señales como longitudes de onda soporte el equipo o equipos que se estén
utilizando. El ancho de banda soportado para cada señal óptica que es modulada en
una longitud de onda, es de 10 Gbps, ésto quiere decir que en cada longitud de onda
podemos transmitir una señal de hasta 10 Gbps. Seguramente estas velocidades se
verán incrementadas en los próximos años. Los equipos actuales soportan 32
longitudes de onda y están siendo liberados equipos que soportan 80 longitudes de
onda en un solo enlace de fibra óptica.
Como toda tecnología, siempre existirán regulaciones y estandarizaciones, en el cado
de DWDM, podemos darnos cuenta que no es la excepción, puesto que, la ITU,
presenta una serie de recomendaciones que permiten su buen uso y permitiendo que
no existan irregularidades a la hora de la implementación asegurando la calidad del
servicio del cliente

30
6. Bibliografía
Libros
Comunicaciones y redes de computadoras. Willam Stallings.
Transmisión de Datos y redes de comunicaciones. Behrouz Forouzan.
Introduction to DWDM Technology. Cisco Systems, Inc.
Sitios Web
http://www.networkworld.es/Redes-DWDM-metropolitanas_Explosion-de-la-
capacidad-de-las-r/seccion-/articulo-130589
http://es.wikitel.info/wiki/UA-Redes_PON_Protocolos
http://www.eveliux.com/mx/red-de-transporte.php
http://networks.usa.siemens.com/Whitepapers/DWDM_Whitepaper.pdf
http://www.scribd.com/doc/7360419/006-DWDM-Dense-Wavelenght-Division-
Multiplexing
http://www.slideshare.net/venturaluyo/grupo-4-metodos-de-multiplexacion
http://www.fdi.ucm.es/profesor/jseptien/WEB/Docencia/AVRED/Documentos/Tem
a5.pdf
http://espanol.oocities.com/nivelredes/rc/16sdh.htm
http://www.telefonica-wholesale.com/anchoBandaLonOndBackbone.html
http://conocimientosdwdmtechnology.blogspot.com/2010/06/dwdm_26.html
http://www.worldlingo.com/ma/enwiki/es/Wavelength-
division_multiplexing#Dense_WDM
http://www.mailxmail.com/curso-redes-comunicaciones-internet-3/redes-opticas
http://www.btwsa.com.ar/siteDocs/_wdm.asp
http://www.scribd.com/doc/17173199/WDM
http://www.networkworld.es/Comunicaciones-opticas:-tendencias/seccion-
/articulo-128754

31
7. Anexo
Tecnologías competitivas
Para cubrir las necesidades de las redes MAN, las alternativas que compiten con
DWDM metropolitana son SDH/SONET y Ethernet óptico. Estas tres tecnologías
establecerán una intensa batalla para dominar este mercado y cada una tiene una
serie de ventajas distintivas para los operadores y sus clientes. Otras tecnologías como
FDDI o ATM presentan grandes inconvenientes que producirán su declive paulatino
en este mercado.
La tecnología más utilizada en redes MAN en la actualidad, es SONET (Synchronous
Optical NETwork ) del ANSI en Norte América y SDH (Synchronous Digital Hierarchy)
o JDS (Jerarquía Digital Síncrona) del ITU-T en Europa. Se trata de dos estándares de
transmisión digital, en principio de larga distancia, que resuelven los problemas de
compatibilidad entre equipos de distintos proveedores, y la gestión y mantenimiento
de los equipos, así como la inserción y la extracción de las señales de jerarquías
inferiores o de menor capacidad presentadas por su predecesor, PDH (Plesiochronous
Digital Hierarchy) o JDP (Jerarquía Digital Plesiócrona). Tanto PDH como SONET y
SDH son tecnologías de transmisión basadas en la multiplexación en el tiempo o TDM,
que utilizan la fibra óptica como mero sistema de transmisión, pero que, a diferencia
de DWDM, realizan las funciones de amplificación, encaminamiento, extracción e
inserción de señales, etc., en el dominio eléctrico.
La tecnología de transporte SDH permite diferentes tasas de bit o STM (Synchronous
Transport Module), desde STM-1 (155 Mbps) hasta STM-64 (10 Gbps), aunque en
breve aparecerán sistemas a SMT-256 (40 Gbps), siendo E1 (2 Mbps) o T1 (1,5 Mbps)
la tasa mínima susceptibles de manejar. La protección se ofrece a través de topologías
en anillo, posibles gracias a los ADM (Add and Drop Multiplexers) o multiplexores de
extracción e inserción de señales, capaces de reconfigurarse del fallo de un enlace en
menos de 50 ms. Otras características importantes de SDH son la compatibilidad con
la tecnología de transporte precedente, es decir PDH, la posibilidad de transportar
nuevos formatos de señales como ATM o IP utilizando POS (Packet Over SONET),
estandarización mundial, monitorización de errores o calidad de servicio y su potente
funcionalidad de administración.
Ethernet óptico, por su parte, está tomando una importancia creciente en el entorno
MAN. Se trata de incorporar las ventajas de la óptica respecto al par trenzado de cobre
a las características de simplicidad de Ethernet IEEE 802.2, aprovechando además el
alto conocimiento técnico que se tiene de esta tecnología y su gran base instalada
(más del 95% en redes LAN en sus modalidades de 10 y 100 Mbps). Aunque la
velocidad de Ethernet óptico en su estado actual en el mercado es de 1 Gbps,
aparecerán las velocidades de 10 y de 40 Gbps a corto plazo. Además, es escalable,
mucho más económico que SDH/SONET -aunque también menos fiable y robusta- y
capaces de utilizar eficientemente el ancho de banda.

32
Sin embargo, la calidad de servicio o la posibilidad de priorizar aplicaciones en
función de su carácter crítico y tratar adecuadamente el tráfico multimedia que ofrece
Ethernet óptico es muy limitada. Por otro lado, tampoco se adaptan demasiado bien a
las arquitecturas típicas metropolitanas, los anillos, y las distancias alcanzadas son
menores que mediante el resto de tecnologías competitivas.
En definitiva, DWDM metropolitana tiene como principales ventajas el enorme ancho
de banda que ofrece y su compatibilidad con SDH/SONET y Gigabit Ethernet. No
obstante, no puede por el momento competir con SDH/SONET en cuanto a calidad de
servicio, estandarización y flexibilidad; ni con Ethernet en cuanto a costes, simplicidad
y universalidad.
Chilesat Ilumina sus redes con Tecnología Óptica DWDM e IPMPLS
La red de fibra óptica de Chilesat, es la primera infraestructura de latinoamerica
funcionando con tecnologías DWDM e IP-MPLS. Con varios meses de funcionamiento
ininterrumpido y cubriendo desde Arica a Valdivia, Chilesat inauguró oficialmente hoy
su red de fibra óptica DWDM e IP MPLS. La infraestructura duplicó la capacidad de los
servicios de la compañía a través de tecnologías como DWDM e IP - MPLS,
constituyéndose en la primera red de Latinoamérica de estas características.
Basada en equipos de Cisco Systems y con la integración y financiamiento de IBM, la
red significó una inversión de $ 15 millones de dolares. La nueva red agrega a la
infraestructura de fibra óptica tecnología DWDM, SDH e IP -MPLS, las que unidas
entregan a Chilesat la capacidad de ampliar su oferta de servicios, incluyendo por
ejemplo redes privadas virtuales para sus clientes empresariales. Sobre la red
existente de fibra óptica de Chilesat, este proyecto agregó tecnología DWDM (Dense
Wavelength Division Multiplexing) la que permite transmitir, en una misma fibra,
múltiples señales luminosas independientes y simultáneas para el transporte óptico
de datos incrementando así dramáticamente la capacidad de transporte de
información de la fibra.
Una ventaja clave del DWDM es que puede transportar diferentes tipos de tráfico y
diversas velocidades sobre un mismo canal óptico. Las redes basadas en tecnología
DWDM permiten la transmisión datos en protocolos como SONET / SDH de modo
independiente por cada señal luminosa. Además, manejan rangos de velocidades de
transmisión de entre 100 Mbps y 2.5 Gbps. Así, la red de Chilesat incluye además
tecnología SDH (Synchronous Data Hierarchy), la que utilizando tan solo una de las
señales luminosas provistas vía DWDM otorga servicios de transporte de información
convencionales como telefonía y canales de comunicación de datos punto a punto.
De la misma forma, y agregando más inteligencia a la red IP sobre SDH se implementó
IP-MPLS (técnica de swiching de alta velocidad basadas en etiquetas), también con
tecnología de Cisco Systems. Este IP-MPLS le entrega a la red la capacidad de
transportar sobre su núcleo IP, múltiples otras redes IP de manera independiente.
Esto permite a Chilesat ofrecer el servicio de VPN o redes privadas virtuales a

33
empresas que quieran conectar a alta velocidad a sus sucursales repartidas en
diferentes puntos tanto a través de acceso a Internet, como a extranet. Todo esto con
resguardo de la calidad de servicio (QoS) y con ancho de banda controlado.
La nueva red DWDM incluye tecnología Cisco de transporte óptico de larga distancia
(ONS15801) y el software Cisco Transport Manager, para la administración de fallas,
configuración, desempeño y seguridad de los equipos.
La instalación, puesta en marcha y soporte de la red a nivel nacional estuvo a cargo de
la División de Servicios de Tecnología Integrada (ITS) de IBM, a lo que se suma el
f¡nanciamiento del equipo y la selección de los recursos necesarios para el desarrollo
adecuado del proyecto. Chilesat “Ilumina” a las Empresas Desde la antigua red de
Chilesat a la actual, la capacidad instalada que se utiliza hoy es 12 veces superior, con
una capacidad máxima 257 veces más amplia que la de la infraestructura anterior (7,5
Gbps, ampliable a 160 Gbps). La nueva infraestructura resuelve requerimientos de
disponibilidad de gran ancho de banda completamente redundante para los mercados
de proveedores de servicios y nuevos servicios IP para el mercado corporativo de
Chilesat. Además de sus actuales usuarios dentro de los que se cuentan todas las
compañías del Holding Telex Chile (al que pertenece Chilesat), para aplicaciones de
telefonía, Internet, Redes Corporativas, con esta nueva red, Chilesat pretende abrir
nuevas oportunidades para las compañías proveedoras de servicios de banda ancha,
como las empresas de cable. Asimismo, las empresas contarán con más aplicaciones a
su disposición como por ejemplo servicios de redes privadas virtuales IP.
“La tecnología Cisco nos ha dado pie para decir hoy que el resultado es plenamente
exitoso. Escogimos a Cisco por ser los líderes en el desarrollo de estas tecnologías, el
soporte que entrega a sus clientes y la certeza de que será una empresa que
permanecerá a la cabeza de los nuevos desarrollos”, afirmó Alejandro Ulloa, Gerente
General de Chilesat.
Para Luis Siles, gerente general de IBM de Chile, la participación de la compañía en la
red es de gran importancia. “Este proyecto crea la infraestructura necesaria para
montar redes a nivel nacional que proveerán a las empresas chilenas del ancho de
banda necesario para integrar sus negocios al e-business. Estamos absolutamente
convencidos de que sobre esta plataforma, se incorporarán muchos servicios de
telecomunicaciones que darán valor agregado al mercado de telecomunicaciones
chileno.
Por su parte, Alvaro Croquevielle, gerente general de Cisco Systems Chile, señaló que
“la nueva red de Chilesat es un salto cuántico inmenso frente a lo que hoy existe en
materia de banda ancha. Esto le permite a Chilesat ampliar la capacidad de su red de
fibra óptica, mejorar su oferta y convertirse en un proveedor de servicios pionero en
Chile y en el resto de la región latinoamericana”.

Redes DWDM

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Redes DWDM

Más de Gerson Chavarria Vera

Último

Redes DWDM
