El documento describe los elementos básicos de un sistema de comunicación, incluyendo transmisor, medio de transmisión, receptor y destino. También discute factores como velocidad, eficiencia, costo y seguridad. Luego menciona aplicaciones actuales como redes privadas, comercio electrónico e Internet, y necesidades futuras como aumentar el ancho de banda.

1. Elementos de un sistema de comunicación Transmisor Destino Recibe información Medio de transmisión Receptor Información de la fuente

2. Factores de un sistema de comunicación Rapidez Eficiencia Costo Seguridad

3. ¡¡¡Telecomunicaciones hoy!!! Redes privadas Militar Industrial @ @ Comercio Electrónico Líneas dedicadas Tele-educación Usuarios móviles Tele-trabajo Internet Phone Web TV Videoconferencia

4. ¡¡Datos interesantes!! 500,000 personas contratan telefonía celular diariamente 900 millones de mensajes de voz serán entregados en un día 400 millones de personas se conectan a Internet cada 24 horas. Mientras leemos esta lámina 50 millones de correos electrónicos han sido enviados. | Fuente: Lucent Technologies

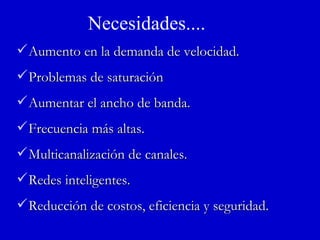

5. Necesidades.... Aumento en la demanda de velocidad. Problemas de saturación Aumentar el ancho de banda. Frecuencia más altas. Multicanalización de canales. Redes inteligentes. Reducción de costos, eficiencia y seguridad.

6. Comunicaciones Por Cable Métalico Par trenzado (UTP) para bajas frecuencias, 500 conversaciones (160 mts- 100 Mbps). Coaxial para altas frecuencias, 10 mil conversaciones (100 mts- 500 Mbps). Las transmisión puede ser analógica o digital . Pérdidas, atenuación y ruido en función de la distancia.

7. Sistemas de Radiocomunicación Facil instalación, económico. Comunicación móvil. Áreas de difícil acceso. Facilidad de reconfiguración. Ancho de banda limitado Poca privacidad. Depende de las condiciones ambientales

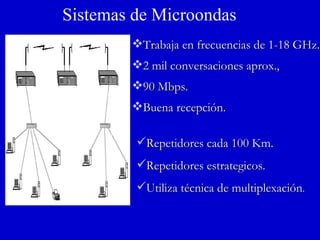

8. Sistemas de Microondas Trabaja en frecuencias de 1-18 GHz. 2 mil conversaciones aprox., 90 Mbps. Buena recepción. Repetidores cada 100 Km. Repetidores estrategicos. Utiliza técnica de multiplexación .

9. Comunicaciones por Fibras Ópticas Seguridad y alta calidad de trasmisión. Voz, Datos y Video. Gran capacidad ( 60 mil llamadas por dos fibras) y velocidad aprox. 1 Tbps. Sin interferencias. Conversión electro-óptica. Instalación especial. No rentable a corta distancia

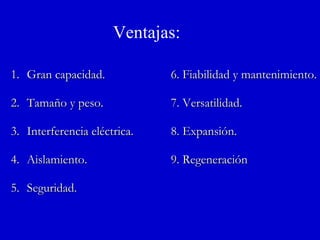

10. Ventajas: Gran capacidad. 6. Fiabilidad y mantenimiento. Tamaño y peso. 7. Versatilidad. Interferencia eléctrica. 8. Expansión. Aislamiento. 9. Regeneración Seguridad.

11. Desventajas: Conversión electro-óptica. Caminos homogéneos. Instalación especial. Reparaciones.

12. !!Aplicaciones potenciales¡¡ Redes de Computadoras Industría Aeroplanos, buques y Transbordodores. Telecomunicaciones Medicina, antropología . Seguridad

13. Red de Fibra Óptica Miles de Kilometros 1992 – 200 0 Fuente: COFETEL

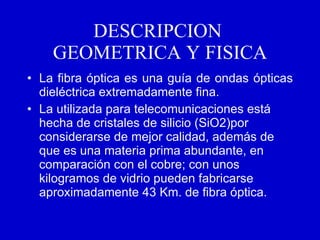

14. DESCRIPCION GEOMETRICA Y FISICA La fibra óptica es una guía de ondas ópticas dieléctrica extremadamente fina. La utilizada para telecomunicaciones está hecha de cristales de silicio (SiO2)por considerarse de mejor calidad, además de que es una materia prima abundante, en comparación con el cobre; con unos kilogramos de vidrio pueden fabricarse aproximadamente 43 Km. de fibra óptica.

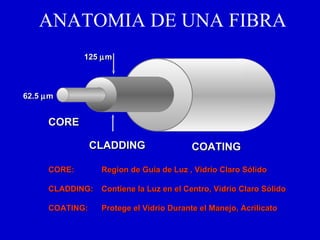

15. ANATOMIA DE UNA FIBRA CORE: Region de Guía de Luz , Vidrio Claro Sólido CLADDING: Contiene la Luz en el Centro, Vidrio Claro Sólido COATING: Protege el Vidrio Durante el Manejo, Acrilicato 62.5  m 125  m CORE CLADDING COATING

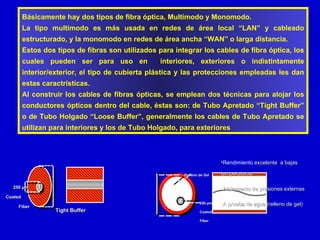

16. Básicamente hay dos tipos de fibra óptica, Multimodo y Monomodo. La tipo multimodo es más usada en redes de área local “LAN” y cableado estructurado, y la monomodo en redes de área ancha “WAN” o larga distancia. Estos dos tipos de fibras son utilizados para integrar los cables de fibra óptica, los cuales pueden ser para uso en interiores, exteriores o indistintamente interior/exterior, el tipo de cubierta plástica y las protecciones empleadas les dan estas caractrísticas. Al construir los cables de fibras ópticas, se emplean dos técnicas para alojar los conductores ópticos dentro del cable, éstas son: de Tubo Apretado “Tight Buffer” o de Tubo Holgado “Loose Buffer”, generalmente los cables de Tubo Apretado se utilizan para interiores y los de Tubo Holgado, para exteriores Tight Buffer 250 µm Coated Fiber 250 µm Coated Fiber Rendimiento excelente a bajas temperaturas Aislamiento de presiones externas A prueba de agua (relleno de gel) Relleno de Gel

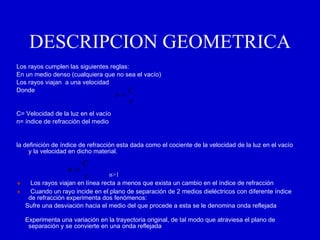

17. DESCRIPCION GEOMETRICA Los rayos cumplen las siguientes reglas: En un medio denso (cualquiera que no sea el vacío) Los rayos viajan a una velocidad Donde C= Velocidad de la luz en el vacío n= índice de refracción del medio la definición de índice de refracción esta dada como el cociente de la velocidad de la luz en el vacío y la velocidad en dicho material. n>1  Los rayos viajan en línea recta a menos que exista un cambio en el índice de refracción  Cuando un rayo incide en el plano de separación de 2 medios dieléctricos con diferente índice de refracción experimenta dos fenómenos: Sufre una desviación hacia el medio del que procede a esta se le denomina onda reflejada Experimenta una variación en la trayectoria original, de tal modo que atraviesa el plano de separación y se convierte en una onda reflejada

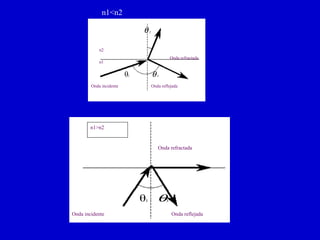

18. Onda incidente Onda reflejada Onda refractada n1>n2 n1<n2 Onda refractada n1 n2 Onda incidente Onda reflejada

19. Cualquiera que sea el rayo incidente al cumplir esta condición, se refleja en su totalidad, a este fenómeno se le conoce como “ principio de reflexión total” El comportamiento de propagación de la luz es posible obtenerlo cubriendo un material con índice de refracción n1 con otro e índice de refracción n2, si estos tienen una geometría cilíndrica, donde el material de n1 es de un diámetro menor que n2 se tiene la estructura e las fibras ópticas. En la fibra óptica el cilindro interno es el core y el externo el clad a las cuales se les cubre con un recubrimiento plástico como protección protección núcleo n1 n2

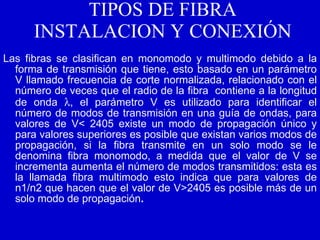

20. TIPOS DE FIBRA INSTALACION Y CONEXIÓN Las fibras se clasifican en monomodo y multimodo debido a la forma de transmisión que tiene, esto basado en un parámetro V llamado frecuencia de corte normalizada, relacionado con el número de veces que el radio de la fibra contiene a la longitud de onda  , el parámetro V es utilizado para identificar el número de modos de transmisión en una guía de ondas, para valores de V< 2405 existe un modo de propagación único y para valores superiores es posible que existan varios modos de propagación, si la fibra transmite en un solo modo se le denomina fibra monomodo, a medida que el valor de V se incrementa aumenta el número de modos transmitidos: esta es la llamada fibra multimodo esto indica que para valores de n1/n2 que hacen que el valor de V>2405 es posible más de un solo modo de propagación .

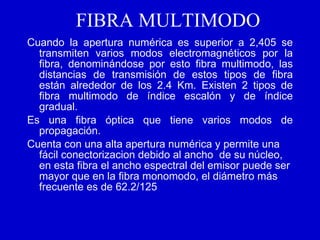

21. FIBRA MULTIMODO Cuando la apertura numérica es superior a 2,405 se transmiten varios modos electromagnéticos por la fibra, denominándose por esto fibra multimodo, las distancias de transmisión de estos tipos de fibra están alrededor de los 2.4 Km. Existen 2 tipos de fibra multimodo de índice escalón y de índice gradual. Es una fibra óptica que tiene varios modos de propagación. Cuenta con una alta apertura numérica y permite una fácil conectorizacion debido al ancho de su núcleo, en esta fibra el ancho espectral del emisor puede ser mayor que en la fibra monomodo, el diámetro más frecuente es de 62.2/125

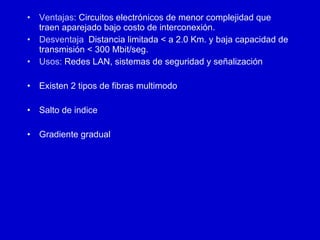

22. Ventajas : Circuitos electrónicos de menor complejidad que traen aparejado bajo costo de interconexión. Desventaja : Distancia limitada < a 2.0 Km. y baja capacidad de transmisión < 300 Mbit/seg. Usos: Redes LAN, sistemas de seguridad y señalización Existen 2 tipos de fibras multimodo Salto de indice Gradiente gradual

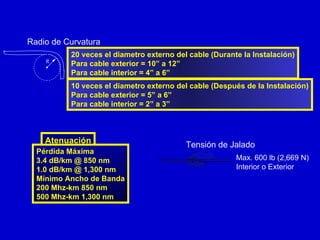

24. Radio de Curvatura R Tensión de Jalado Max. 600 lb (2,669 N) Interior o Exterior Atenuación Pérdida Máxima 3.4 dB/km @ 850 nm 1.0 dB/km @ 1,300 nm Mínimo Ancho de Banda 200 Mhz-km 850 nm 500 Mhz-km 1,300 nm 20 veces el diametro externo del cable (Durante la Instalación) Para cable exterior = 10” a 12” Para cable interior = 4” a 6” 10 veces el diametro externo del cable (Después de la Instalación) Para cable exterior = 5” a 6” Para cable interior = 2” a 3”

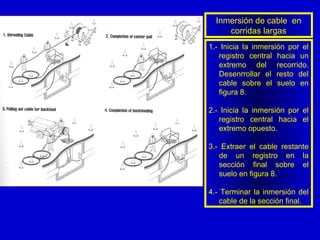

25. Inmersión de cable en corridas largas 1.- Inicia la inmersión por el registro central hacia un extremo del recorrido. Desenrrollar el resto del cable sobre el suelo en figura 8. 2.- Inicia la inmersión por el registro central hacia el extremo opuesto. 3.- Extraer el cable restante de un registro en la sección final sobre el suelo en figura 8. 4.- Terminar la inmersión del cable de la sección final.

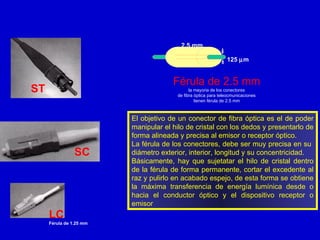

26. ST SC LC Férula de 1.25 mm Férula de 2.5 mm la mayoria de los conectores de fibra óptica para teleocmunicaciones tienen férula de 2.5 mm El objetivo de un conector de fibra óptica es el de poder manipular el hilo de cristal con los dedos y presentarlo de forma alineada y precisa al emisor o receptor óptico. La férula de los conectores, debe ser muy precisa en su diámetro exterior, interior, longitud y su concentricidad. Básicamente, hay que sujetatar el hilo de cristal dentro de la férula de forma permanente, cortar el excedente al raz y pulirlo en acabado espejo, de esta forma se obtiene la máxima transferencia de energía lumínica desde o hacia el conductor óptico y el dispositivo receptor o emisor 2.5 mm 125  m

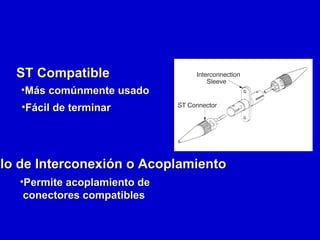

27. Más comúnmente usado ST Compatible Fácil de terminar Casquillo de Interconexión o Acoplamiento Permite acoplamiento de conectores compatibles

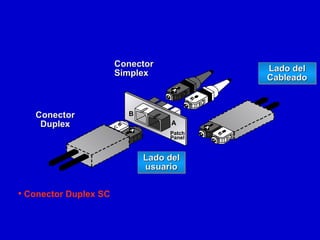

28. Conector Duplex SC A B Patch Panel Conector Simplex Conector Duplex Lado del usuario Lado del Cableado

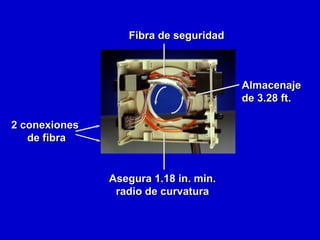

29. Fibra de seguridad Almacenaje de 3.28 ft. Asegura 1.18 in. min. radio de curvatura 2 conexiones de fibra
