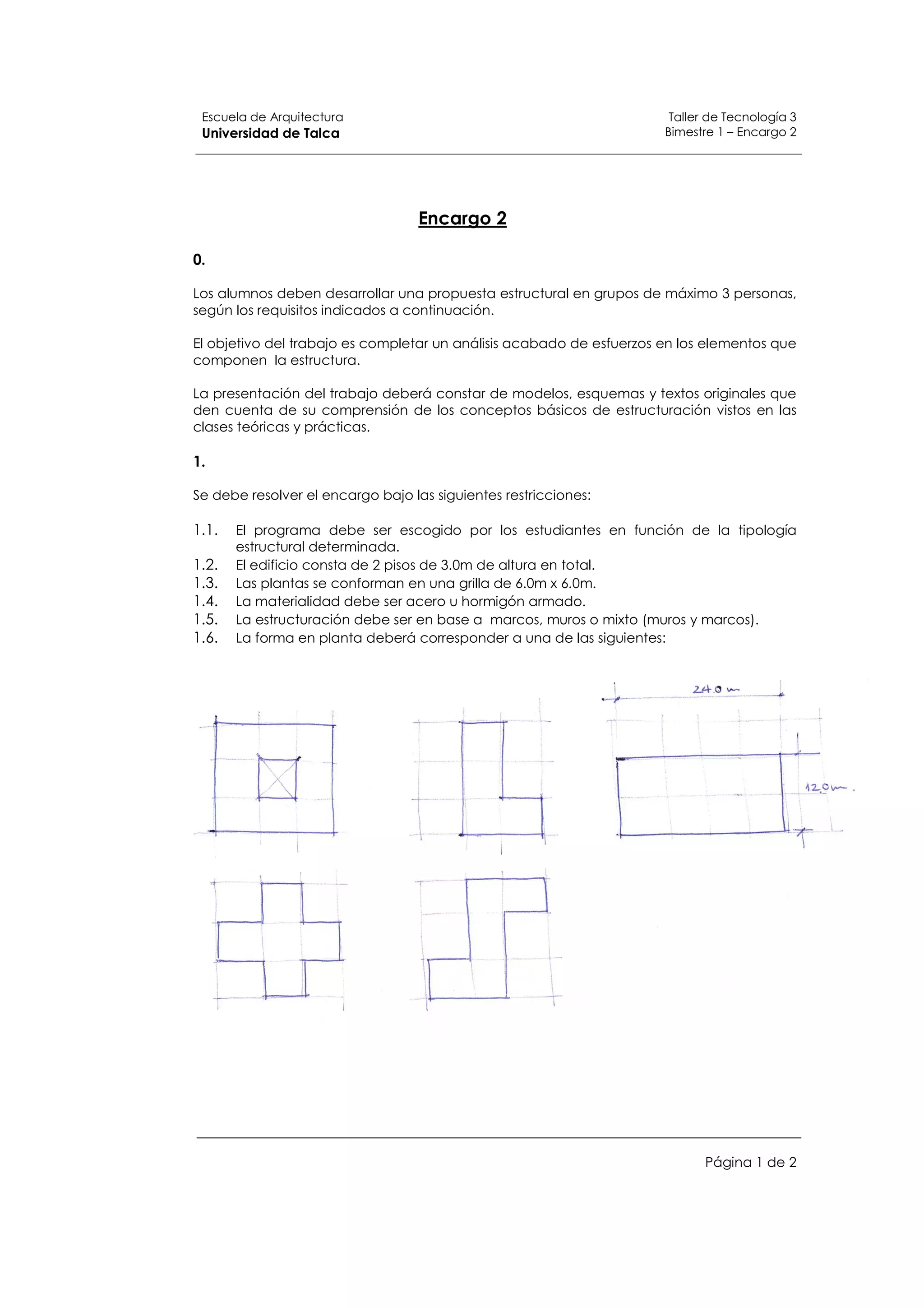

1. Escuela de Arquitectura Taller de Tecnología 3
Bimestre 1 – Encargo 2
Universidad de Talca
Encargo 2
0.
Los alumnos deben desarrollar una propuesta estructural en grupos de máximo 3 personas,
según los requisitos indicados a continuación.
El objetivo del trabajo es completar un análisis acabado de esfuerzos en los elementos que
componen la estructura.
La presentación del trabajo deberá constar de modelos, esquemas y textos originales que
den cuenta de su comprensión de los conceptos básicos de estructuración vistos en las
clases teóricas y prácticas.
1.
Se debe resolver el encargo bajo las siguientes restricciones:
1.1. El programa debe ser escogido por los estudiantes en función de la tipología
estructural determinada.
1.2. El edificio consta de 2 pisos de 3.0m de altura en total.
1.3. Las plantas se conforman en una grilla de 6.0m x 6.0m.
1.4. La materialidad debe ser acero u hormigón armado.
1.5. La estructuración debe ser en base a marcos, muros o mixto (muros y marcos).
1.6. La forma en planta deberá corresponder a una de las siguientes:
Página 1 de 2

2. Escuela de Arquitectura Taller de Tecnología 3
Bimestre 1 – Encargo 2
Universidad de Talca
2.
Se cumplirá dos entregas evaluadas:
2.1. Entrega 1 (21.04.09) 20% de la nota final del bimestre
2.2. Entrega 2 (05.05.09) 20% de la nota final del bimestre
Las evaluaciones se componen de los siguientes elementos:
25% Calidad integral de la propuesta
60% Coherencia del análisis estructural.
15% Presentación
3.
El trabajo debe presentarse mediante los siguientes elementos:
Entrega 1
Un máximo de 4 láminas tamaño doble carta que contengan:
3.1. Imagen general del proyecto y justificación del partido estructural.
3.2. Plantas (1:100):
Estructuración de piso 1
Estructuración de piso 2
3.3. Elevaciones (1:100)
3.4. Análisis estructural
Predimensionamiento de vigas (en función de la luz libre)
Predimensionamiento de losas (en función de la luz menor y sus apoyos)
Evaluación de cargas en cada nivel: PP, CP, SC en [Tonf/m²]
Esquema de descargas en vigas: indicar el área tributaria de cada viga.
PP: Peso propio del sistema de piso (losa de hormigón armado, placa colaborante, etc.)
CP: Cargas permanentes (terminaciones de piso y cielo, tabiques, instalaciones, etc.)
considerar 200 [kgf/m²]
SC: Sobrecarga de uso según lo dispuesto en NCh1537 para el uso del edificio.
Página 2 de 2
