Arquitectura bioclimatica II

ARQUITECTURA BIOCLIMÁTICA
ARQUITECTURA SOSTENIBLE

DEFINICIÓN DE CONCEPTOS

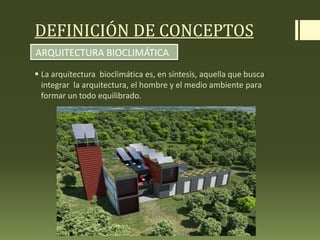

 La arquitectura bioclimática es, en síntesis, aquella que busca
integrar la arquitectura, el hombre y el medio ambiente para
formar un todo equilibrado.
ARQUITECTURA BIOCLIMÁTICA

 Sistema en equilibrio donde se encuentra los seres ABIÓTICOS Y
BIÓTICOS.
ECOSISTEMA
ABIÓTICOS: Agua, las sales, las
sustancias orgánicas, el oxigeno, el
anhídrido carbónico, la acidez, la
presión, la temperatura etc.
BIÓTICOS: seres productores
(vegetales fotosintéticos y bacterias
quimio sintéticas), seres
consumidores primarios (herbívoros),
los consumidores secundarios
(carnívoros), los consumidores
terciarios (animales carroñeros) y los
seres des componedores (hongos,
bacterias, etc.)

 Son regiones ecológicas de gran
extensión habitadas por ciertos tipos de
vida, especialmente vegetación. Ejemplo
de estas zonas de vegetación a gran
escala son los bosques, desiertos y
praderas. Cada bioma consta de un gran
número de ecosistemas.
COMUNIDAD BIOMA
ENERGÍA SOLAR
 La energía solar recibida en distintas
épocas, actúan como mecanismos de
control de la temperaturas atmosféricas
que a su vez tienen influencia decisiva en
las variaciones de presión, movimiento de
las masas de aire, precipitaciones y
corrientes marinas. Todos estos
elementos determinan conjuntamente los
distintos climas de la tierra.

 Es el agente más importante entre los que
tienen influencia en la formación del suelo.
Dentro de los elementos climáticos se destacan
la humedad (precipitación, evaporación y
humedad relativa), la temperatura y el viento.
Los factores naturales que afectan al clima son
las estaciones del año, la latitud , altitud y
corrientes marinas.
EL CLIMA
PRECIPITACIÓN
 Suministra el agua necesaria para las
actividades biológicas y químicas. Al disolverse
las sustancias en el agua, ellas se ionizan, lo
cual facilita el intercambio de elementos
necesarios para el desarrollo de las plantas y
del suelo.

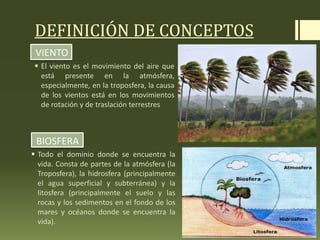

 El viento es el movimiento del aire que
está presente en la atmósfera,
especialmente, en la troposfera, la causa
de los vientos está en los movimientos
de rotación y de traslación terrestres
VIENTO
BIOSFERA
 Todo el dominio donde se encuentra la
vida. Consta de partes de la atmósfera (la
Troposfera), la hidrosfera (principalmente
el agua superficial y subterránea) y la
litosfera (principalmente el suelo y las
rocas y los sedimentos en el fondo de los
mares y océanos donde se encuentra la
vida).

 Distancia angular sobre la superficie
terrestre, medida a partir del ecuador
(hacia el norte y hacia el sur).
LATITUD
ALTITUD
 La altitud es la distancia vertical a un
origen determinado, considerado como
nivel cero, para el que se suele tomar el
nivel medio del mar.

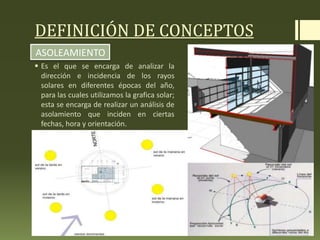

 Es el que se encarga de analizar la
dirección e incidencia de los rayos
solares en diferentes épocas del año,
para las cuales utilizamos la grafica solar;
esta se encarga de realizar un análisis de
asolamiento que inciden en ciertas
fechas, hora y orientación.
ASOLEAMIENTO

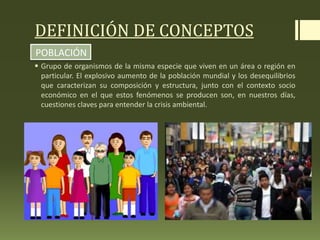

 Grupo de organismos de la misma especie que viven en un área o región en
particular. El explosivo aumento de la población mundial y los desequilibrios
que caracterizan su composición y estructura, junto con el contexto socio
económico en el que estos fenómenos se producen son, en nuestros días,
cuestiones claves para entender la crisis ambiental.
POBLACIÓN

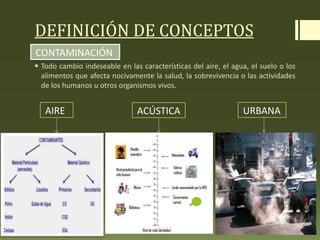

 Todo cambio indeseable en las características del aire, el agua, el suelo o los
alimentos que afecta nocivamente la salud, la sobrevivencia o las actividades
de los humanos u otros organismos vivos.
CONTAMINACIÓN
AIRE ACÚSTICA URBANA

 Cuando un cuerpo pasa de estado líquido a gaseoso, necesita absorber una cantidad de
calor que se denomina calor de vaporización. Entonces el agua, al evaporarse, necesita
calor, que adquiere de su entorno inmediato, enfriándolo. Por eso los lugares donde hay
agua están más frescos. Las plantas están transpirando continuamente, eliminando agua
en forma de vapor. Por eso los lugares donde hay plantas están también más frescos.
CALOR DE VAPORIZACIÓN

 El suelo tiene mucha inercia térmica, lo que amortigua y retarda las variaciones de temperatura,
entre el día y la noche, e incluso entre estaciones. La amortiguación de temperatura que se produce
depende de la profundidad y del tipo de suelo. Para amortiguar las variaciones día - noche el
espesor debe ser de 20 - 30 cm, para amortiguar las variaciones entre días de distintas
temperaturas, espesor de 80 a 200 cm, y para amortiguar variaciones invierno - verano, espesores
de 6 - 12 m.
 Aunque en la práctica no sea factible grandes profundidades en enterramientos de viviendas, si que
han surgido proyectos de viviendas semienterradas para tratar de aprovechar esta capacidad de
amortiguamiento del suelo.
APROVECHAMIENTO CLIMÁTICO DEL SUELO

 El comportamiento climático de una casa no solo depende de su diseño, sino que
también está influenciado por su ubicación: la existencia de accidentes naturales
como montes, ríos, pantanos, vegetación, o artificiales como edificios próximos, etc.,
crean un microclima que afecta al viento, la humedad, y la radiación solar que recibe
la casa.
 Si se ha de construir una casa bioclimática, el primer estudio tiene que dedicarse a
las condiciones climáticas de la región y, después, a las condiciones microclimáticas
de la ubicación concreta.
MICROCLIMA Y UBICACIÓN

 La resistencia frente al viento. La altura, por
ejemplo, es determinante: una casa alta
siempre ofrece mayor resistencia que una
casa baja. Esto es bueno en verano, puesto
que incrementa la ventilación, pero malo en
invierno, puesto que incrementa las
infiltraciones. La forma del tejado y la
existencia de salientes diversos, por ejemplo,
también influye en conseguir una casa más o
menos "aerodinámica".
 La forma ideal es una casa compacta y
alargada, es decir, de planta rectangular, cuyo
lado mayor va de este a oeste, y en el cual se
encontrarán la mayor parte de los dispositivos
de captación (fachada sur), y cuyo lado menor
va de norte a sur.
FORMA Y ORIENTACIÓN

 Renovación del aire.
 Incrementar el confort térmico en verano,
puesto que el movimiento del aire acelera la
disipación de calor del cuerpo humano.
 Climatización. El aire en movimiento puede
llevarse el calor acumulado en muros, techos y
suelos.
VENTILACIÓN
ESPACIOS TAPÓN
 Son espacios adosados a la vivienda, de baja
utilización, que térmicamente actúan de aislantes
o "tapones" entre la vivienda y el exterior.
 Pueden ser espacios tapón el garaje, el
invernadero, el desván. La colocación adecuada
de estos espacios puede acarrear beneficios
climáticos para la vivienda.

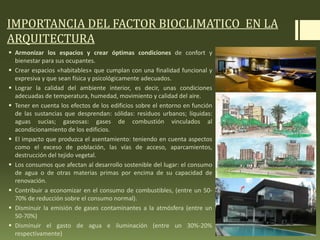

IMPORTANCIA DEL FACTOR BIOCLIMATICO EN LA
ARQUITECTURA
 Armonizar los espacios y crear óptimas condiciones de confort y
bienestar para sus ocupantes.
 Crear espacios «habitables» que cumplan con una finalidad funcional y
expresiva y que sean física y psicológicamente adecuados.
 Lograr la calidad del ambiente interior, es decir, unas condiciones
adecuadas de temperatura, humedad, movimiento y calidad del aire.
 Tener en cuenta los efectos de los edificios sobre el entorno en función
de las sustancias que desprendan: sólidas: residuos urbanos; líquidas:
aguas sucias; gaseosas: gases de combustión vinculados al
acondicionamiento de los edificios.
 El impacto que produzca el asentamiento: teniendo en cuenta aspectos
como el exceso de población, las vías de acceso, aparcamientos,
destrucción del tejido vegetal.
 Los consumos que afectan al desarrollo sostenible del lugar: el consumo
de agua o de otras materias primas por encima de su capacidad de
renovación.
 Contribuir a economizar en el consumo de combustibles, (entre un 50-
70% de reducción sobre el consumo normal).
 Disminuir la emisión de gases contaminantes a la atmósfera (entre un
50-70%)
 Disminuir el gasto de agua e iluminación (entre un 30%-20%
respectivamente)

 -Ubicación
 -Destacar la importancia del tratamiento exterior del edificio.
 -Forma de la vivienda.
 -Orientación de la edificación.
 -Implantación y control de sistemas para el ahorro energético y
renovable.
 -Sistemas de aislamiento y ventilación.
 -Aprovechamiento climático del suelo y ahorro de agua de lluvia.
 -Disminución del consumo energético y con él, la contaminación
ambiental.
 -Sistemas de captación de luz natural
 -Climatización natural.
 -Utilización de materiales ecológicos
CRITERIOS DE LA ARQUITECTURA BIOCLIMÁTICA
ARQUITECTURA

ARQUITECTURA
VENTAJAS
 -Se trata de un proceso completo que abarca desde la elección
del solar en que iniciará la construcción hasta la proyección de la
estructura y la utilización de materiales ecológicos o la
posibilidad de reciclaje de los mismos.
 -Ahorro monetario en las facturas de electricidad y gas.
 -Lograr una mayor armonía entre el hombre y la naturaleza.
DESVENTAJAS
 -Sobrecoste y encarecimiento de la vivienda.
 -Hábitos de la sociedad, al no estar los usuarios acostumbrados a
vivir en sistemas de renovación controlada de aire.
 -Los medios de comunicación encumbran cualquier tipo de
arquitectura esteticista, y apenas reflexionan sobre cómo vive la
gente.

ANTECEDENTES

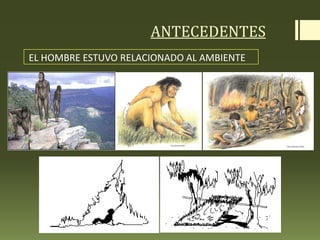

EL HOMBRE ESTUVO RELACIONADO AL AMBIENTE

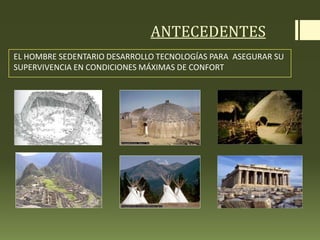

EL HOMBRE SEDENTARIO DESARROLLO TECNOLOGÍAS PARA ASEGURAR SU
SUPERVIVENCIA EN CONDICIONES MÁXIMAS DE CONFORT
ANTECEDENTES

TODOS LOS GRUPOS HUMANOS SE RELACIONARON CON SU MEDIO (CLIMA,
REALIDAD GEOGRÁFICA Y USO DE MATERIALES PROPIOS) RESPETANDO Y
CUIDANDO EL LUGAR
ANTECEDENTES

DERROCHE ENERGÉTICO, MODERNIDAD
ANTECEDENTES
1952 EDIFICIO LEVER
HOUSE. GORDON BUSHAFT
1913 EDIFICIO
WOOLWORTH.
1931 EDIFICIO EMPIRE
STATE. SHEVRE, LAMB AND
HARMON

CRISIS ENERGÉTICA 1973, ARQUITECTURA BIOCLIMÁTICA
ANTECEDENTES

HISTORIA
 El pionero de la arquitectura bioclimática, antecesora de la arquitectura sostenible, fue Víctor
Olgyay, profesor de la Escuela de Arquitectura y Urbanismo de la Universidad de Princeton hasta
1970 y precursor de la investigación de la relación entre arquitectura y energía. Su libro
Arquitectura y Clima formó a la mayoría de los arquitectos bioclimáticos.
 Ya en los cincuenta, los hermanos Olgyay planteaban una arquitectura completamente diferente
y sus artículos y libros alcanzaron su síntesis en 1962. En Arquitectura y Clima se trata la relación
entre el edificio y el medio, desarrolla una teoría del diseño arquitectónico autoconsciente,
coherente con los principios físicos. Aprovecha la biología, meteorología y climatología,
ingeniería y física para aplicarlos a distintas regiones climáticas y las relaciona a su vez con la
arquitectura en función de la orientación, la forma de la edificación, el emplazamiento y el
entorno, los efectos del viento y los materiales.

EJEMPLOS

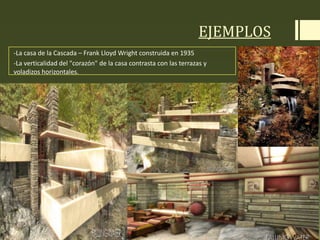

-La casa de la Cascada – Frank Lloyd Wright construida en 1935
-La verticalidad del "corazón" de la casa contrasta con las terrazas y
voladizos horizontales.

EJEMPLOS

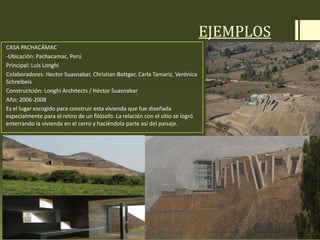

CASA PACHACÁMAC
-Ubicación: Pachacamac, Perú
Principal: Luis Longhi
Colaboradores: Hector Suasnabar, Christian Bottger, Carla Tamariz, Verónica
Schreibeis
Constructción: Longhi Architects / Héctor Suasnabar
Año: 2006-2008
Es el lugar escogido para construir esta vivienda que fue diseñada
especialmente para el retiro de un filósofo. La relación con el sitio se logró
enterrando la vivienda en el cerro y haciéndola parte así del paisaje.

EJEMPLOS

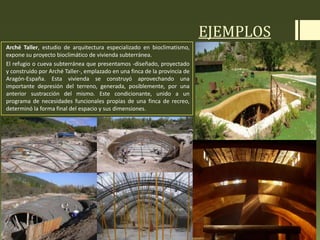

Arché Taller, estudio de arquitectura especializado en bioclimatismo,
expone su proyecto bioclimático de vivienda subterránea.
El refugio o cueva subterránea que presentamos -diseñado, proyectado
y construido por Arché Taller-, emplazado en una finca de la provincia de
Aragón-España. Esta vivienda se construyó aprovechando una
importante depresión del terreno, generada, posiblemente, por una
anterior sustracción del mismo. Este condicionante, unido a un
programa de necesidades funcionales propias de una finca de recreo,
determinó la forma final del espacio y sus dimensiones.

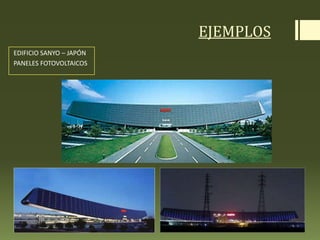

EJEMPLOS
EDIFICIO SANYO – JAPÓN
PANELES FOTOVOLTAICOS

EJEMPLOS
EDIFICIO BAHRAIN – EAU
ENERGÍA EÓLICA

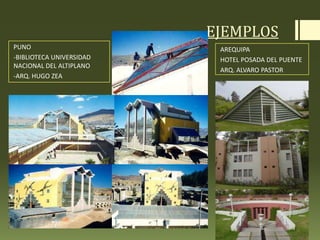

EJEMPLOS
PUNO
-BIBLIOTECA UNIVERSIDAD
NACIONAL DEL ALTIPLANO
-ARQ. HUGO ZEA
AREQUIPA
HOTEL POSADA DEL PUENTE
ARQ. ALVARO PASTOR

Arquitectura bioclimatica II

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Arquitectura bioclimatica II

Último

Arquitectura bioclimatica II
