1. ARQUITECTURA BIOCLIMÁTICA
AGUILAR DINIS , ANDREA
COTRINA DÍAZ, ALEXANDRA
NORIEGA BRINGAS, ESTEPHANY
SÁNCHEZ BENITES,PAÚL EDUARDO
ACONDICIONAMIENTO

2. I. INTRODUCCIÓN
II. ANTECEDENTES
III. MARCO CONCEPTUAL
IV. MARCO TEÓRICO
V. MARCO NORMATIVO
VI. CASOS
VII. REFERENCIAS BIBLIOGRÁFICAS

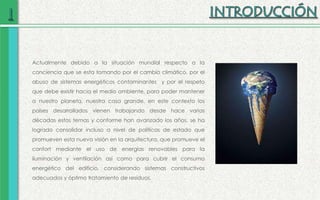

3. Actualmente debido a la situación mundial respecto a la
conciencia que se esta tomando por el cambio climático, por el
abuso de sistemas energéticos contaminantes y por el respeto
que debe existir hacia el medio ambiente, para poder mantener
a nuestro planeta, nuestra casa grande, en este contexto los
países desarrollados vienen trabajando desde hace varias
décadas estos temas y conforme han avanzado los años, se ha
logrado consolidar incluso a nivel de políticas de estado que
promueven esta nueva visión en la arquitectura, que promueve el
confort mediante el uso de energías renovables para la
iluminación y ventilación así como para cubrir el consumo
energético del edificio, considerando sistemas constructivos
adecuados y óptimo tratamiento de residuos.

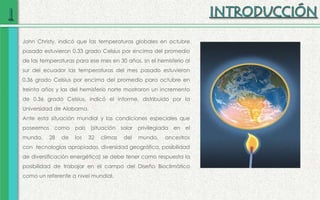

4. John Christy, indicó que las temperaturas globales en octubre
pasado estuvieron 0.33 grado Celsius por encima del promedio
de las temperaturas para ese mes en 30 años, sn el hemisferio al
sur del ecuador las temperaturas del mes pasado estuvieron
0.36 grado Celsius por encima del promedio para octubre en
treinta años y las del hemisferio norte mostraron un incremento
de 0.36 grado Celsius, indicó el informe, distribuido por la
Universidad de Alabama.
Ante esta situación mundial y las condiciones especiales que
poseemos como país (situación solar privilegiada en el
mundo, 28 de los 32 climas del mundo, ancestros
con tecnologías apropiadas, diversidad geográfica, posibilidad
de diversificación energética) se debe tener como respuesta la
posibilidad de trabajar en el campo del Diseño Bioclimático
como un referente a nivel mundial.

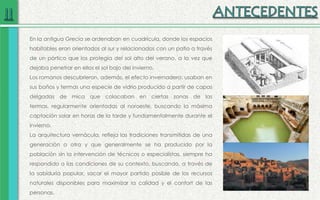

5. En la antigua Grecia se ordenaban en cuadrícula, donde los espacios
habitables eran orientados al sur y relacionados con un patio a través
de un pórtico que los protegía del sol alto del verano, a la vez que
dejaba penetrar en ellos el sol bajo del invierno.
Los romanos descubrieron, además, el efecto invernadero: usaban en
sus baños y termas una especie de vidrio producido a partir de capas
delgadas de mica que colocaban en ciertas zonas de las
termas, regularmente orientadas al noroeste, buscando la máxima
captación solar en horas de la tarde y fundamentalmente durante el
invierno.
La arquitectura vernácula, refleja las tradiciones transmitidas de una
generación a otra y que generalmente se ha producido por la
población sin la intervención de técnicos o especialistas, siempre ha
respondido a las condiciones de su contexto, buscando, a través de
la sabiduría popular, sacar el mayor partido posible de los recursos
naturales disponibles para maximizar la calidad y el confort de las
personas.

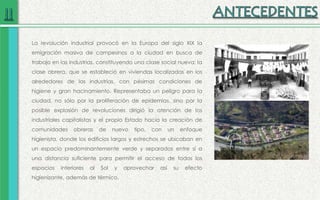

6. La revolución industrial provocó en la Europa del siglo XIX la
emigración masiva de campesinos a la ciudad en busca de
trabajo en las industrias, constituyendo una clase social nueva: la
clase obrera, que se estableció en viviendas localizadas en los
alrededores de las industrias, con pésimas condiciones de
higiene y gran hacinamiento. Representaba un peligro para la
ciudad, no sólo por la proliferación de epidemias, sino por la
posible explosión de revoluciones dirigió la atención de los
industriales capitalistas y el propio Estado hacia la creación de
comunidades obreras de nuevo tipo, con un enfoque
higienista, donde los edificios largos y estrechos se ubicaban en
un espacio predominantemente verde y separados entre sí a
una distancia suficiente para permitir el acceso de todos los
espacios interiores al Sol y aprovechar así su efecto
higienizante, además de térmico.

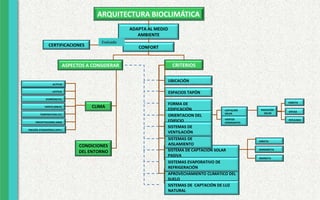

7. ARQUITECTURA BIOCLIMÁTICA
ADAPTA AL MEDIO
AMBIENTE
CONFORT
CLIMA
CONDICIONES
DEL ENTORNO
UBICACIÓN
FORMA DE
EDIFICACIÓN
ORIENTACION DEL
EDIFICIO
CAPTACIÓN
SOLAR
VIENTOS
DOMINANTES
SISTEMA DE CAPTACIÓN SOLAR
PASIVA
DIRECTA
SEMIDIRECTA

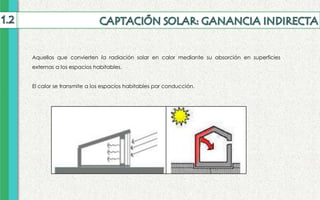

INDIRECTA
SISTEMAS DE
AISLAMIENTO
SISTEMAS DE
VENTILACIÓN
APROVECHAMIENTO CLIMÁTICO DEL
SUELO
SISTEMAS DE CAPTACIÓN DE LUZ
NATURAL

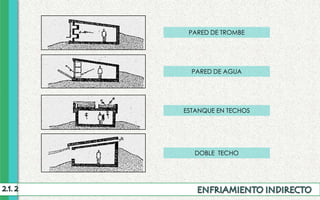

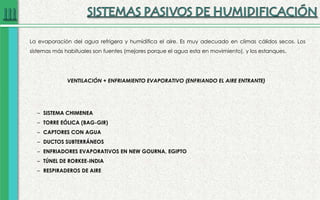

SISTEMAS EVAPORATIVO DE
REFRIGERACIÓN

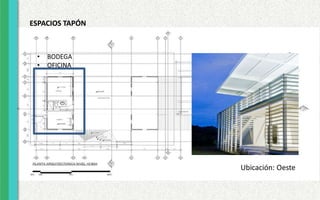

ESPACIOS TAPÓN

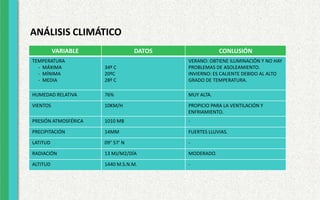

CRITERIOSASPECTOS A CONSIDERAR
RADIACIÓN
SOLAR
DIRECTA
DIFUSA
REFLEJADA
TEMPERATURA (ºC)
PRESIÓN ATMOSFÉRICA (HPA )
HUMEDAD(%)
VIENTO (KM/H)
PRECIPITACIONES (MM)
LATITUD
ALTITUD
CERTIFICACIONES
Evaluado

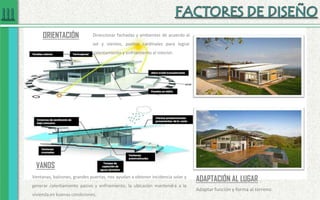

8. ADAPTACIÓN AL LUGAR

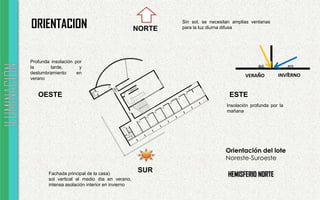

ORIENTACIÓN
VANOS
Adaptar función y forma al terreno.
Direccionar fachadas y ambientes de acuerdo al
sol y vientos, puntos cardinales para lograr
calentamiento y enfriamiento al interior.
Ventanas, balcones, grandes puertas, nos ayudan a obtener incidencia solar y
generar calentamiento pasivo y enfriamiento, la ubicación mantendrá a la
vivienda en buenas condiciones.

9. AISLAMIENTO
ESTUDIO GEOLÓGICO
Emplear sistemas constructivos, en
muros y lozas. Como el doble muro y
capas de aislantes para mantener el
estado de la vivienda.
Previo a la edificación que nos
garantice que el terreno sobre el que
se construirá está libre de radiaciones
nocivas, tanto artificiales como
naturales (corrientes subterráneas de
aguas, redes de Hartmann, tendido
eléctrico de alta tensión, etc.)

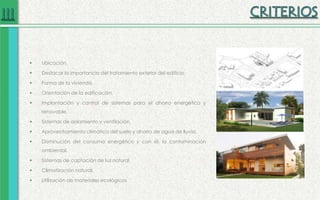

10.  Ubicación
 Destacar la importancia del tratamiento exterior del edificio.
 Forma de la vivienda.
 Orientación de la edificación.
 Implantación y control de sistemas para el ahorro energético y
renovable.
 Sistemas de aislamiento y ventilación.
 Aprovechamiento climático del suelo y ahorro de agua de lluvia.
 Disminución del consumo energético y con él, la contaminación
ambiental.
 Sistemas de captación de luz natural
 Climatización natural.
 Utilización de materiales ecológicos

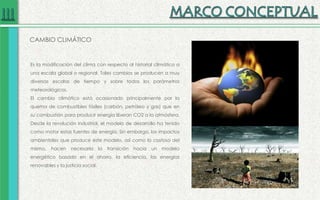

11. CAMBIO CLIMÁTICO
Es la modificación del clima con respecto al historial climático a
una escala global o regional. Tales cambios se producen a muy
diversas escalas de tiempo y sobre todos los parámetros
meteorológicos.
El cambio climático está ocasionado principalmente por la
quema de combustibles fósiles (carbón, petróleo y gas) que en
su combustión para producir energía liberan CO2 a la atmósfera.
Desde la revolución industrial, el modelo de desarrollo ha tenido
como motor estas fuentes de energía. Sin embargo, los impactos
ambientales que produce este modelo, así como lo costoso del
mismo, hacen necesaria la transición hacia un modelo
energético basado en el ahorro, la eficiencia, las energías
renovables y la justicia social.

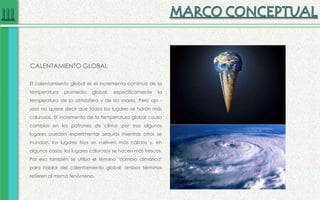

12. CALENTAMIENTO GLOBAL
El calentamiento global es el incremento continuo de la
temperatura promedio global: específicamente la
temperatura de la atmósfera y de los mares. Pero ojo -
¡eso no quiere decir que todos los lugares se harán más
calurosos. El incremento de la temperatura global causa
cambios en los patrones de clima; por eso algunos
lugares pueden experimentar sequías mientras otros se
inundan, los lugares fríos se vuelven más cálidos y, en
algunos casos, los lugares calurosos se hacen más frescos.
Por eso también se utiliza el término "cambio climático"
para hablar del calentamiento global; ambos términos
refieren al mismo fenómeno.

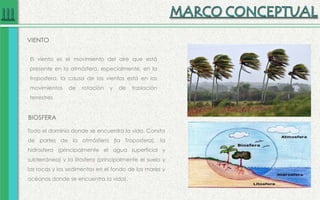

13. VIENTO
El viento es el movimiento del aire que está
presente en la atmósfera, especialmente, en la
troposfera, la causa de los vientos está en los
movimientos de rotación y de traslación
terrestres
Todo el dominio donde se encuentra la vida. Consta
de partes de la atmósfera (la Troposfera), la
hidrosfera (principalmente el agua superficial y
subterránea) y la litosfera (principalmente el suelo y
las rocas y los sedimentos en el fondo de los mares y
océanos donde se encuentra la vida).
BIOSFERA

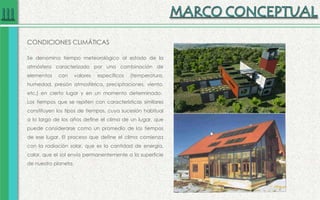

14. CONDICIONES CLIMÁTICAS
Se denomina tiempo meteorológico al estado de la
atmósfera caracterizado por una combinación de
elementos con valores específicos (temperatura,
humedad, presión atmosférica, precipitaciones, viento,
etc.) en cierto lugar y en un momento determinado.
Los tiempos que se repiten con características similares
constituyen los tipos de tiempos, cuya sucesión habitual
a lo largo de los años define el clima de un lugar, que
puede considerarse como un promedio de los tiempos
de ese lugar. El proceso que define el clima comienza
con la radiación solar, que es la cantidad de energía,
calor, que el sol envía permanentemente a la superficie
de nuestro planeta.

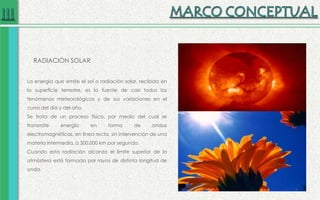

15. RADIACIÓN SOLAR
La energía que emite el sol o radiación solar, recibida en
la superficie terrestre, es la fuente de casi todos los
fenómenos meteorológicos y de sus variaciones en el
curso del día y del año.
Se trata de un proceso físico, por medio del cual se
transmite energía en forma de ondas
electromagnéticas, en línea recta, sin intervención de una
materia intermedia, a 300.000 km por segundo.
Cuando esta radiación alcanza el límite superior de la
atmósfera está formada por rayos de distinta longitud de
onda.

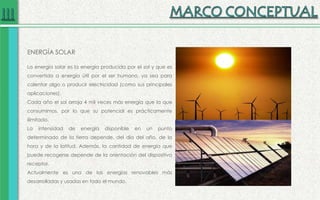

16. ENERGÍA SOLAR
La energía solar es la energía producida por el sol y que es
convertida a energía útil por el ser humano, ya sea para
calentar algo o producir electricidad (como sus principales
aplicaciones).
Cada año el sol arroja 4 mil veces más energía que la que
consumimos, por lo que su potencial es prácticamente
ilimitado.
La intensidad de energía disponible en un punto
determinado de la tierra depende, del día del año, de la
hora y de la latitud. Además, la cantidad de energía que
puede recogerse depende de la orientación del dispositivo
receptor.
Actualmente es una de las energías renovables más
desarrolladas y usadas en todo el mundo.

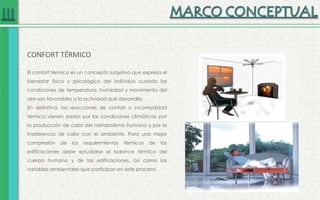

17. CONFORT TÉRMICO
El confort térmico es un concepto subjetivo que expresa el
bienestar físico y psicológico del individuo cuando las
condiciones de temperatura, humedad y movimiento del
aire son favorables a la actividad que desarrolla.
En definitiva, las reacciones de confort o incomodidad
térmica vienen dadas por las condiciones climáticas, por
la producción de calor del metabolismo humano y por la
trasferencia de calor con el ambiente. Para una mejor
compresión de los requerimientos térmicos de las
edificaciones debe estudiarse el balance térmico del
cuerpo humano y de las edificaciones, así como las
variables ambientales que participan en este proceso.

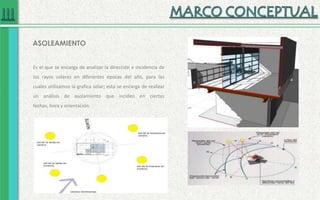

18. Es el que se encarga de analizar la dirección e incidencia de
los rayos solares en diferentes épocas del año, para las
cuales utilizamos la grafica solar; esta se encarga de realizar
un análisis de asolamiento que inciden en ciertas
fechas, hora y orientación.
ASOLEAMIENTO

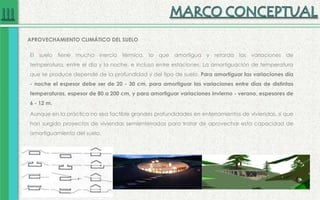

19. El suelo tiene mucha inercia térmica, lo que amortigua y retarda las variaciones de
temperatura, entre el día y la noche, e incluso entre estaciones. La amortiguación de temperatura
que se produce depende de la profundidad y del tipo de suelo. Para amortiguar las variaciones día
- noche el espesor debe ser de 20 - 30 cm, para amortiguar las variaciones entre días de distintas
temperaturas, espesor de 80 a 200 cm, y para amortiguar variaciones invierno - verano, espesores de
6 - 12 m.
Aunque en la práctica no sea factible grandes profundidades en enterramientos de viviendas, si que
han surgido proyectos de viviendas semienterradas para tratar de aprovechar esta capacidad de
amortiguamiento del suelo.
APROVECHAMIENTO CLIMÁTICO DEL SUELO

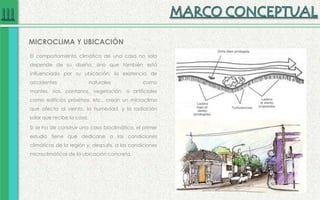

20. El comportamiento climático de una casa no solo
depende de su diseño, sino que también está
influenciado por su ubicación: la existencia de
accidentes naturales como
montes, ríos, pantanos, vegetación, o artificiales
como edificios próximos, etc., crean un microclima
que afecta al viento, la humedad, y la radiación
solar que recibe la casa.
Si se ha de construir una casa bioclimática, el primer
estudio tiene que dedicarse a las condiciones
climáticas de la región y, después, a las condiciones
microclimáticas de la ubicación concreta.
MICROCLIMA Y UBICACIÓN

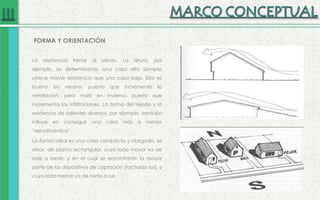

21. La resistencia frente al viento. La altura, por
ejemplo, es determinante: una casa alta siempre
ofrece mayor resistencia que una casa baja. Esto es
bueno en verano, puesto que incrementa la
ventilación, pero malo en invierno, puesto que
incrementa las infiltraciones. La forma del tejado y la
existencia de salientes diversos, por ejemplo, también
influye en conseguir una casa más o menos
"aerodinámica".
La forma ideal es una casa compacta y alargada, es
decir, de planta rectangular, cuyo lado mayor va de
este a oeste, y en el cual se encontrarán la mayor
parte de los dispositivos de captación (fachada sur), y
cuyo lado menor va de norte a sur.
FORMA Y ORIENTACIÓN

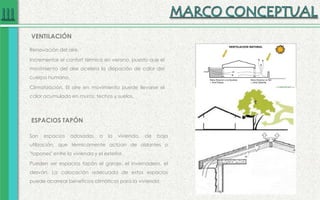

22. Renovación del aire.
Incrementar el confort térmico en verano, puesto que el
movimiento del aire acelera la disipación de calor del
cuerpo humano.
Climatización. El aire en movimiento puede llevarse el
calor acumulado en muros, techos y suelos.
VENTILACIÓN
ESPACIOS TAPÓN
Son espacios adosados a la vivienda, de baja
utilización, que térmicamente actúan de aislantes o
"tapones" entre la vivienda y el exterior.
Pueden ser espacios tapón el garaje, el invernadero, el
desván. La colocación adecuada de estos espacios
puede acarrear beneficios climáticos para la vivienda.

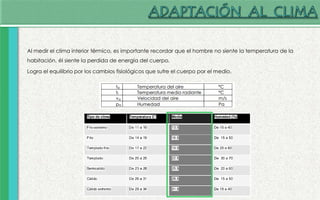

23. Al medir el clima interior térmico, es importante recordar que el hombre no siente la temperatura de la
habitación, él siente la perdida de energía del cuerpo.
Logra el equilibrio por los cambios fisiológicos que sufre el cuerpo por el medio.

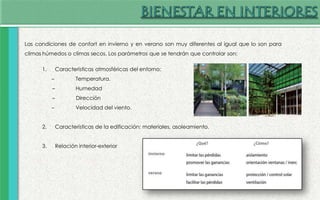

24. Las condiciones de confort en invierno y en verano son muy diferentes al igual que lo son para
climas húmedos o climas secos. Los parámetros que se tendrán que controlar son:
1. Características atmosféricas del entorno:
– Temperatura.
– Humedad
– Dirección
– Velocidad del viento.
2. Características de la edificación: materiales, asoleamiento.
3. Relación interior-exterior

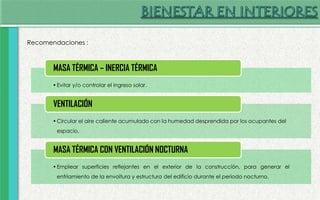

25. Recomendaciones :
•Evitar y/o controlar el ingreso solar.
MASA TÉRMICA – INERCIA TÉRMICA
•Circular el aire caliente acumulado con la humedad desprendida por los ocupantes del
espacio.
VENTILACIÓN
•Emplear superficies reflejantes en el exterior de la construcción, para generar el
enfriamiento de la envoltura y estructura del edificio durante el periodo nocturno.
MASA TÉRMICA CON VENTILACIÓN NOCTURNA

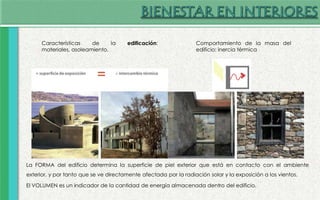

26. La FORMA del edificio determina la superficie de piel exterior que está en contacto con el ambiente
exterior, y por tanto que se ve directamente afectada por la radiación solar y la exposición a los vientos.
El VOLUMEN es un indicador de la cantidad de energía almacenada dentro del edificio.
Características de la edificación:
materiales, asoleamiento.
Comportamiento de la masa del
edificio: inercia térmica

27. Aberturas y protecciones solares
Las ventanas tienen un papel muy importante en el funcionamiento térmico y en el confort
lumínico de los edificios.
Son elementos de captación solar directa, de ventilación natural, y de entrada de luz natural; dejan pasar
el calor muy fácilmente y tienen pérdidas más importantes que la parte opaca de la piel exterior.
PROTECCIONES SOLARES

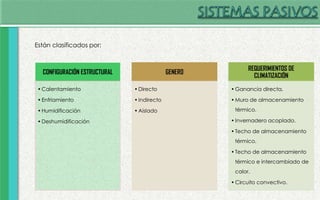

28. CONFIGURACIÓN ESTRUCTURAL
•Calentamiento
•Enfriamiento
•Humidificación
•Deshumidificación
GENERO
•Directo
•Indirecto
•Aislado
REQUERIMIENTOS DE
CLIMATIZACIÓN
•Ganancia directa.
•Muro de almacenamiento
térmico.
•Invernadero acoplado.
•Techo de almacenamiento
térmico.
•Techo de almacenamiento
térmico e intercambiado de
calor.
•Circuito convectivo.
Están clasificados por:

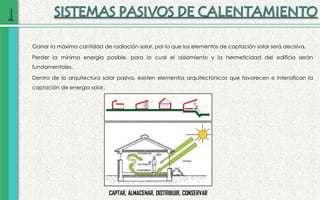

29. Ganar la máxima cantidad de radiación solar, por lo que los elementos de captación solar será decisiva.
Perder la mínima energía posible, para lo cual el aislamiento y la hermeticidad del edificio serán
fundamentales.
Dentro de la arquitectura solar pasiva, existen elementos arquitectónicos que favorecen e intensifican la
captación de energía solar.
CAPTAR, ALMACENAR, DISTRIBUIR, CONSERVAR

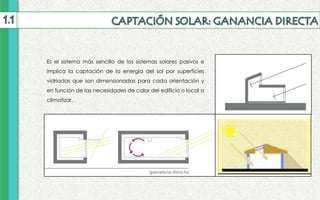

30. Es el sistema más sencillo de los sistemas solares pasivos e
implica la captación de la energía del sol por superficies
vidriadas que son dimensionadas para cada orientación y
en función de las necesidades de calor del edificio o local a
climatizar.

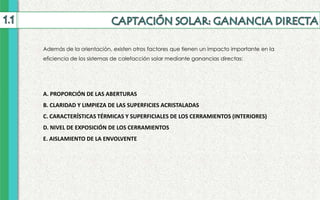

31. A. PROPORCIÓN DE LAS ABERTURAS
B. CLARIDAD Y LIMPIEZA DE LAS SUPERFICIES ACRISTALADAS
C. CARACTERÍSTICAS TÉRMICAS Y SUPERFICIALES DE LOS CERRAMIENTOS (INTERIORES)
D. NIVEL DE EXPOSICIÓN DE LOS CERRAMIENTOS
E. AISLAMIENTO DE LA ENVOLVENTE
Además de la orientación, existen otros factores que tienen un impacto importante en la
eficiencia de los sistemas de calefacción solar mediante ganancias directas:

32. Aquellos que convierten la radiación solar en calor mediante su absorción en superficies
externas a los espacios habitables.
El calor se transmite a los espacios habitables por conducción.

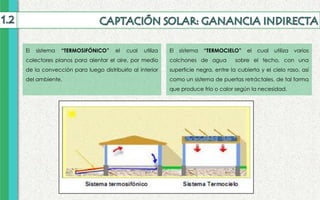

33. El sistema “TERMOSIFÓNICO” el cual utiliza
colectores planos para alentar el aire, por medio
de la convección para luego distribuirlo al interior
del ambiente.
El sistema “TERMOCIELO” el cual utiliza varios
colchones de agua sobre el techo, con una
superficie negra, entre la cubierta y el cielo raso, así
como un sistema de puertas retráctales, de tal forma
que produce frío o calor según la necesidad.

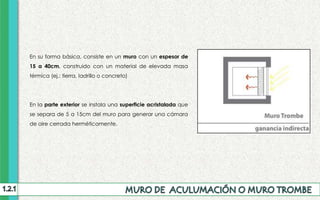

34. En su forma básica, consiste en un muro con un espesor de
15 a 40cm, construido con un material de elevada masa
térmica (ej.: tierra, ladrillo o concreto)
En la parte exterior se instala una superficie acristalada que
se separa de 5 a 15cm del muro para generar una cámara
de aire cerrada herméticamente.

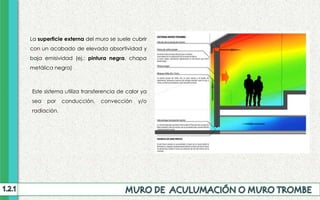

35. La superficie externa del muro se suele cubrir
con un acabado de elevada absortividad y
baja emisividad (ej.: pintura negra, chapa
metálica negra)
Este sistema utiliza transferencia de calor ya
sea por conducción, convección y/o
radiación.

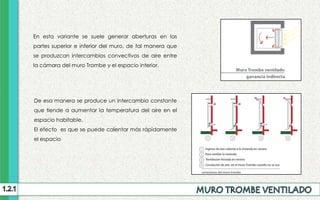

36. En esta variante se suele generar aberturas en las
partes superior e inferior del muro, de tal manera que
se produzcan intercambios convectivos de aire entre
la cámara del muro Trombe y el espacio interior.
De esa manera se produce un intercambio constante
que tiende a aumentar la temperatura del aire en el
espacio habitable.
El efecto es que se puede calentar más rápidamente
el espacio

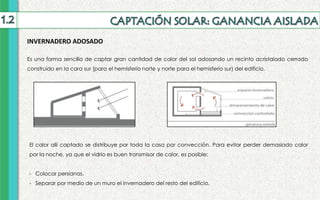

37. INVERNADERO ADOSADO
Es una forma sencilla de captar gran cantidad de calor del sol adosando un recinto acristalado cerrado
construido en la cara sur (para el hemisferio norte y norte para el hemisferio sur) del edificio.
El calor allí captado se distribuye por toda la casa por convección. Para evitar perder demasiado calor
por la noche, ya que el vidrio es buen transmisor de calor, es posible:
- Colocar persianas.
- Separar por medio de un muro el invernadero del resto del edificio.

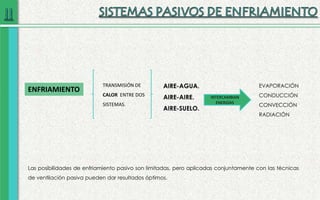

38. Las posibilidades de enfriamiento pasivo son limitadas, pero aplicadas conjuntamente con las técnicas
de ventilación pasiva pueden dar resultados óptimos.
ENFRIAMIENTO
TRANSMISIÓN DE
CALOR ENTRE DOS
SISTEMAS.
AIRE-AGUA.
AIRE-AIRE.
AIRE-SUELO.
EVAPORACIÓN
CONDUCCIÓN
CONVECCIÓN
RADIACIÓN
INTERCAMBIAN
ENERGÍAS

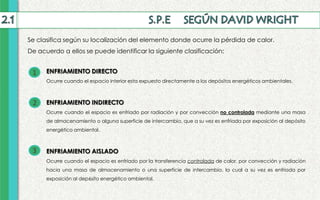

39. Se clasifica según su localización del elemento donde ocurre la pérdida de calor.
De acuerdo a ellos se puede identificar la siguiente clasificación:
ENFRIAMIENTO DIRECTO
Ocurre cuando el espacio interior esta expuesto directamente a los depósitos energéticos ambientales.
ENFRIAMIENTO INDIRECTO
Ocurre cuando el espacio es enfriado por radiación y por convección no controlada mediante una masa
de almacenamiento o alguna superficie de intercambio, que a su vez es enfriada por exposición al depósito
energético ambiental.
ENFRIAMIENTO AISLADO
Ocurre cuando el espacio es enfriado por la transferencia controlada de calor, por convección y radiación
hacia una masa de almacenamiento o una superficie de intercambio, la cual a su vez es enfriada por
exposición al dep6sito energético ambiental.
1
2
3

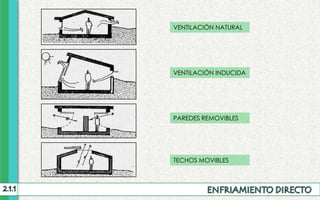

40. VENTILACIÓN NATURAL
VENTILACIÓN INDUCIDA
PAREDES REMOVIBLES
TECHOS MOVIBLES

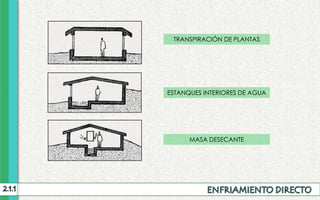

41. TRANSPIRACIÓN DE PLANTAS
ESTANQUES INTERIORES DE AGUA
MASA DESECANTE

42. PARED DE TROMBE
PARED DE AGUA
ESTANQUE EN TECHOS
DOBLE TECHO

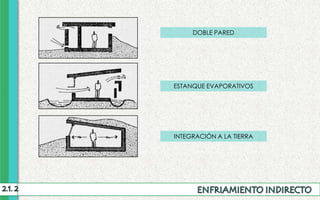

43. DOBLE PARED
ESTANQUE EVAPORATIVOS
INTEGRACIÓN A LA TIERRA

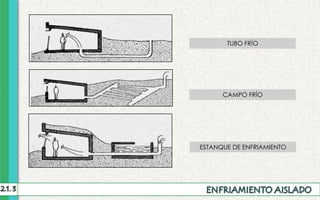

44. TUBO FRÍO
CAMPO FRÍO
ESTANQUE DE ENFRIAMIENTO

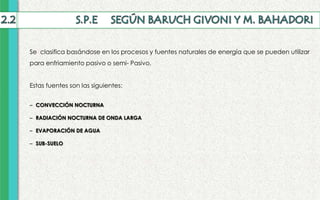

45. Se clasifica basándose en los procesos y fuentes naturales de energía que se pueden utilizar
para enfriamiento pasivo o semi- Pasivo.
Estas fuentes son las siguientes:
– CONVECCIÓN NOCTURNA
– RADIACIÓN NOCTURNA DE ONDA LARGA
– EVAPORACIÓN DE AGUA
– SUB-SUELO

46. La evaporación del agua refrigera y humidifica el aire. Es muy adecuado en climas cálidos secos. Los
sistemas más habituales son fuentes (mejores porque el agua esta en movimiento), y los estanques.
– SISTEMA CHIMENEA
– TORRE EÓLICA (BAG-GIR)
– CAPTORES CON AGUA
– DUCTOS SUBTERRÁNEOS
– ENFRIADORES EVAPORATIVOS EN NEW GOURNA, EGIPTO
– TÚNEL DE RORKEE-INDIA
– RESPIRADEROS DE AIRE
VENTILACIÓN + ENFRIAMIENTO EVAPORATIVO (ENFRIANDO EL AIRE ENTRANTE)

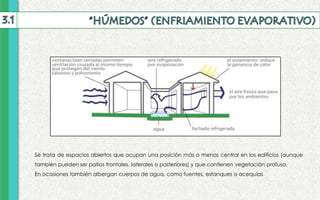

47. Se trata de espacios abiertos que ocupan una posición más o menos central en los edificios (aunque
también pueden ser patios frontales, laterales o posteriores) y que contienen vegetación profusa.
En ocasiones también albergan cuerpos de agua, como fuentes, estanques o acequias

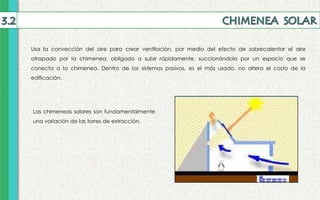

48. Usa la convección del aire para crear ventilación, por medio del efecto de sobrecalentar el aire
atrapado por la chimenea, obligado a subir rápidamente, succionándolo por un espacio que se
conecta a la chimenea. Dentro de los sistemas pasivos, es el más usado, no altera el costo de la
edificación.
Las chimeneas solares son fundamentalmente
una variación de las torres de extracción.

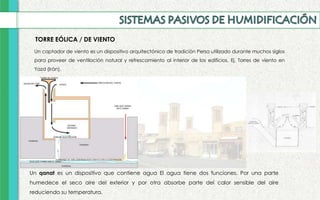

49. TORRE EÓLICA / DE VIENTO
Un qanat es un dispositivo que contiene agua El agua tiene dos funciones. Por una parte
humedece el seco aire del exterior y por otra absorbe parte del calor sensible del aire
reduciendo su temperatura.
Un captador de viento es un dispositivo arquitectónico de tradición Persa utilizado durante muchos siglos
para proveer de ventilación natural y refrescamiento al interior de los edificios. Ej. Torres de viento en
Yazd (Irán).

50. Medios para lograr positivas condiciones térmicas dentro de una edificación.
TEMPERATURA DEL AIRE
HUMEDAD
MOVIMIENTO DE AIRE
RADIACIÓN
1
2
3
4

51. Es una de las variable que inciden en el BIENESTAR TÉRMICO del hombre.
La temperatura es un indicador de diseño que se requiere para una edificación.
CONTROL DE LAS CONDICIONES
MICROCLIMATICAS EXTERIORES
SISTEMAS DE ENFRIAMIENTO
LOGRAR
CONTROL DE EXCESO DE
ENTRADA DE CALOR
DUCTOS
SUBTERRÁNEOS
EDIFICACIONES
INTEGRADAS A
LA TIERRA

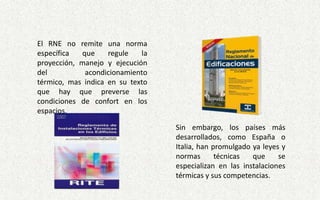

52. El RNE no remite una norma
específica que regule la
proyección, manejo y ejecución
del acondicionamiento
térmico, mas indica en su texto
que hay que preverse las
condiciones de confort en los
espacios.
Sin embargo, los países más
desarrollados, como España o
Italia, han promulgado ya leyes y
normas técnicas que se
especializan en las instalaciones
térmicas y sus competencias.

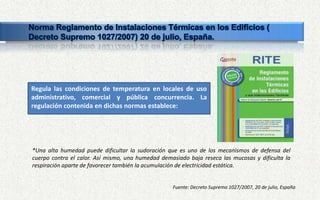

53. Fuente: Decreto Supremo 1027/2007, 20 de julio, España
Regula las condiciones de temperatura en locales de uso
administrativo, comercial y pública concurrencia. La
regulación contenida en dichas normas establece:
*Una alta humedad puede dificultar la sudoración que es uno de los mecanismos de defensa del
cuerpo contra el calor. Así mismo, una humedad demasiado baja reseca las mucosas y dificulta la
respiración aparte de favorecer también la acumulación de electricidad estática.

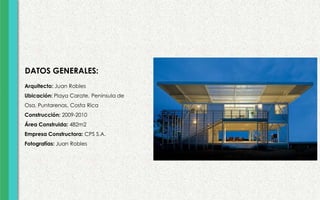

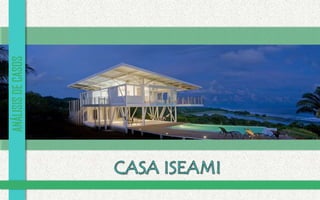

55. DATOS GENERALES:
Arquitecto: Juan Robles
Ubicación: Playa Carate, Península de
Osa, Puntarenas, Costa Rica
Construcción: 2009-2010
Área Construida: 482m2
Empresa Constructora: CPS S.A.
Fotografías: Juan Robles

56. UBICACIÓN:
Playa Carate, Península de Osa, Puntarenas, Costa Rica

57. ANÁLISIS CLIMÁTICO
VARIABLE DATOS CONLUSIÓN
TEMPERATURA
- MÁXIMA
- MÍNIMA
- MEDIA
34º C
20ºC
28º C
VERANO: OBTIENE ILUMINACIÓN Y NO HAY
PROBLEMAS DE ASOLEAMIENTO.
INVIERNO: ES CALIENTE DEBIDO AL ALTO
GRADO DE TEMPERATURA.
HUMEDAD RELATIVA 76% MUY ALTA.
VIENTOS 10KM/H PROPICIO PARA LA VENTILACIÓN Y
ENFRIAMIENTO.
PRESIÓN ATMOSFÉRICA 1010 MB -
PRECIPITACIÓN 14MM FUERTES LLUVIAS.
LATITUD 09° 57’ N -
RADIACIÓN 13 MJ/M2/DÍA MODERADO.
ALTITUD 1440 M.S.N.M. -

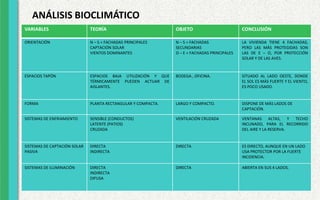

58. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
ORIENTACIÓN N – S = FACHADAS PRINCIPALES
CAPTACIÓN SOLAR
VIENTOS DOMINANTES
N – S = FACHADAS
SECUNDARIAS
O – E = FACHADAS PRINCIPALES
LA VIVIENDA TIENE 4 FACHADAS,
PERO LAS MÁS PROTEGIDAS SON
LAS DE E – O, POR PROTECCIÓN
SOLAR Y DE LAS AVES.
ESPACIOS TAPÓN ESPACIOS BAJA UTILIZACIÓN Y QUE
TÉRMICAMENTE PUEDEN ACTUAR DE
AISLANTES.
BODEGA , OFICINA. SITUADO AL LADO OESTE, DONDE
EL SOL ES MÁS FUERTE Y EL VIENTO,
ES POCO USADO.
FORMA PLANTA RECTANGULAR Y COMPACTA. LARGO Y COMPACTO. DISPONE DE MÁS LADOS DE
CAPTACIÓN.
SISTEMAS DE ENFRIAMIENTO SENSIBLE (CONDUCTOS)
LATENTE (PATIOS)
CRUZADA
VENTILACIÓN CRUZADA VENTANAS ALTAS, Y TECHO
INCLINADO, PARA EL RECORRIDO
DEL AIRE Y LA RESERVA.
SISTEMAS DE CAPTACIÓN SOLAR
PASIVA
DIRECTA
INDIRECTA
DIRECTA ES DIRECTO, AUNQUE EN UN LADO
USA PROTECTOR POR LA FUERTE
INCIDENCIA.
SISTEMAS DE ILUMINACIÓN DIRECTA
INDIRECTA
DIFUSA
DIRECTA ABIERTA EN SUS 4 LADOS.

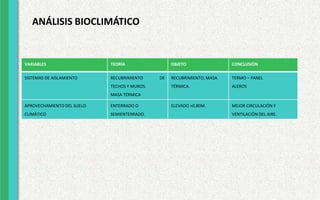

59. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
SISTEMAS DE AISLAMIENTO RECUBRIMIENTO DE
TECHOS Y MUROS.
MASA TÉRMICA
RECUBRIMIENTO, MASA
TÉRMICA.
TERMO – PANEL
ALEROS
APROVECHAMIENTO DEL SUELO
CLIMÁTICO
ENTERRADO O
SEMIENTERRADO.
ELEVADO +0.80M. MEJOR CIRCULACIÓN Y
VENTILACIÓN DEL AIRE.

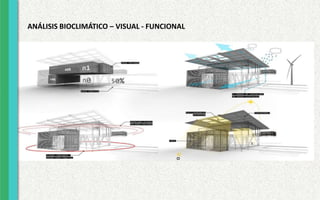

60. ANÁLISIS BIOCLIMÁTICO – VISUAL - FUNCIONAL

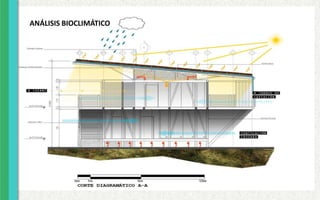

61. ANÁLISIS BIOCLIMÁTICO

62. ESPACIOS TAPÓN
• BODEGA
• OFICINA
Ubicación: Oeste

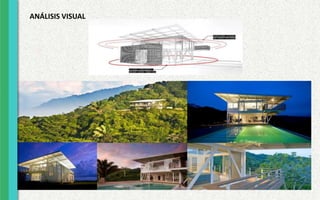

63. ANÁLISIS VISUAL

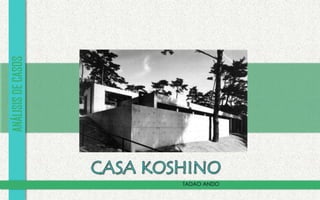

64. TADAO ANDO

65. UBICACIÓN: Ashiya Hyogo,Japon.
AÑO DE PLANIFICACIÓN :1979 – 1980.
Planificación extensión :1983.
AÑO DE CONSTRUCCIÓN: 1980 – 1981.
Contracción extensión :1983 – 1984.
SUPERFICIE DE TERRENO: 1,141 m2.
SUPERFICIE CONSTRUIDA : 294.3 m2.

66. Se encuentra ubicada en Ashiya, una ciudad situada entre dos grandes
núcleos urbanos en Japón (Osaka y Kobe ).Está construida en una zona
residencial, suburbana, en las alturas de la ciudad.
La topografía de Ashiya es accidentada por tratarse de una colina
pero si presenta un mínima inclinación en dirección al mar .
La vivienda presenta un sistema de posicionamiento semi infiltrado en el
terreno cuya configuración irregular contrasta con la nitidez de las formas
geométricas de la edificación.
INCRUSTADO ENTRE LA COSTA Y LAS MONTAÑAS

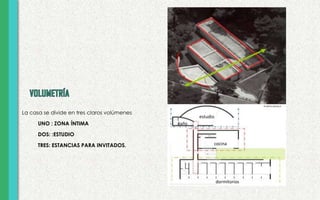

67. dormitorios
estudio
baño
cocina
La casa se divide en tres claros volúmenes
UNO : ZONA ÍNTIMA
DOS: :ESTUDIO
TRES: ESTANCIAS PARA INVITADOS.

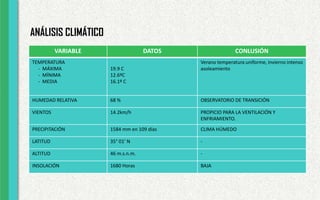

68. ANÁLISIS CLIMÁTICO
VARIABLE DATOS CONLUSIÓN
TEMPERATURA
- MÁXIMA
- MÍNIMA
- MEDIA
19.9 C
12.6ºC
16.1º C
Verano temperatura uniforme, invierno intenso
asoleamiento
HUMEDAD RELATIVA 68 % OBSERVATORIO DE TRANSICIÓN
VIENTOS 14.2km/h PROPICIO PARA LA VENTILACIÓN Y
ENFRIAMIENTO.
PRECIPITACIÓN 1584 mm en 109 días CLIMA HÚMEDO
LATITUD 35° 01’ N -
ALTITUD 46 m.s.n.m. -
INSOLACIÓN 1680 Horas BAJA

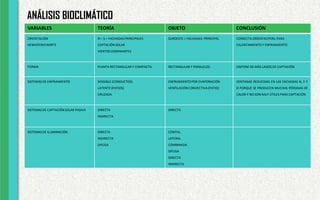

69. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
ORIENTACIÓN
HEMISFERIONORTE
N – S = FACHADAS PRINCIPALES
CAPTACIÓN SOLAR
VIENTOS DOMINANTES
SUROESTE = FACHADAS PRINCIPAL CORRECTA ORIENTACIPON, PARA
CALENTAMIENTOY ENFRIAMIENTO
FORMA PLANTA RECTANGULAR Y COMPACTA. RECTANGULAR Y PARALELOS. DISPONE DE MÁS LADOS DE CAPTACIÓN.
SISTEMAS DE ENFRIAMIENTO SENSIBLE (CONDUCTOS)
LATENTE (PATIOS)
CRUZADA
ENFRIAMIENTOPOR EVAPORACIÓN
VENTILACIÓNCONVECTIVA (PATIO)
VENTANAS REDUCIDAS EN LAS FACHADAS N, E Y
O PORQUE SE PRODUCEN MUCHAS PÉRDIDAS DE
CALOR Y NO SON MUY ÚTILES PARA CAPTACIÓN
SISTEMAS DE CAPTACIÓNSOLAR PASIVA DIRECTA
INDIRECTA
DIRECTA
SISTEMAS DE ILUMINACIÓN DIRECTA
INDIRECTA
DIFUSA
CENITAL
LATERAL
COMBINADA
DIFUSA
DIRECTA
INDIRECTA

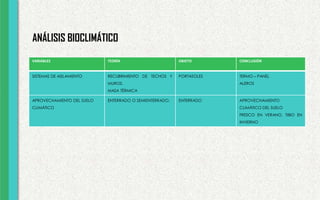

70. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
SISTEMAS DE AISLAMIENTO RECUBRIMIENTO DE TECHOS Y
MUROS.
MASA TÉRMICA
PORTASOLES TERMO – PANEL
ALEROS
APROVECHAMIENTO DEL SUELO
CLIMÁTICO
ENTERRADO O SEMIENTERRADO. ENTERRADO APROVECHAMIENTO
CLIMÁTICO DEL SUELO
FRESCO EN VERANO, TIBIO EN
INVIERNO

71. NORTE
SUR
ESTEOESTE
Fachada principal de la casa)
sol vertical al medio día en verano,
intensa asolación interior en invierno
Sin sol, se necesitan amplias ventanas
para la luz diurna difusa
Insolación profunda por la
mañana
Profunda insolación por
la tarde, y
deslumbramiento en
verano
HEMISFERIO NORTE
ORIENTACION
Orientación del lote
Noreste-Suroeste
VERANO INVIERNO
86
°
40
°

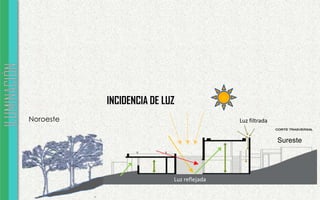

72. Sureste
Noroeste
Luz reflejada
INCIDENCIA DE LUZ
Luz filtrada

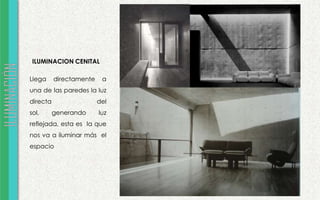

73. Llega directamente a
una de las paredes la luz
directa del
sol, generando luz
reflejada, esta es la que
nos va a iluminar más el
espacio
ILUMINACION CENITAL

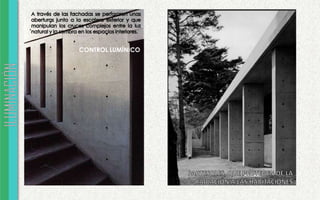

74. CONTROL LUMÍNICO

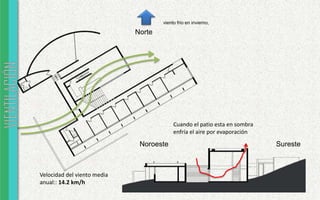

75. Norte
SuresteNoroeste
Velocidad del viento media
anual:: 14.2 km/h
viento frio en invierno,
Cuando el patio esta en sombra
enfría el aire por evaporación

76. CERRAMIENTOS
VENTANAS LATERALES
VENTILACIÓN CONVECTIVA

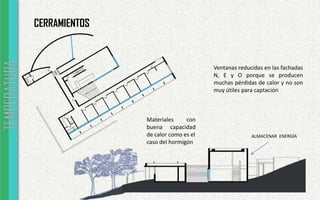

77. CERRAMIENTOS
Ventanas reducidas en las fachadas
N, E y O porque se producen
muchas pérdidas de calor y no son
muy útiles para captación
Materiales con
buena capacidad
de calor como es el
caso del hormigón
ALMACENAR ENERGÍA

78. Aprovechamiento
climático del suelo
Fresco en verano,
tibio en invierno
Vegetación, que por
evaporación refresca
el ambiente
Los colores claros de
las paredes ayudan a
controlar la
temperatura

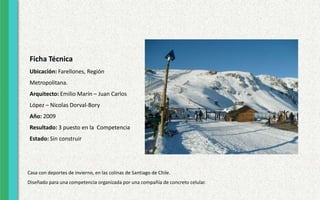

80. Ficha Técnica
Ubicación: Farellones, Región
Metropolitana.
Arquitecto: Emilio Marín – Juan Carlos
López – Nicolas Dorval-Bory
Año: 2009
Resultado: 3 puesto en la Competencia
Estado: Sin construir
Casa con deportes de invierno, en las colinas de Santiago de Chile.
Diseñado para una competencia organizada por una compañía de concreto celular.

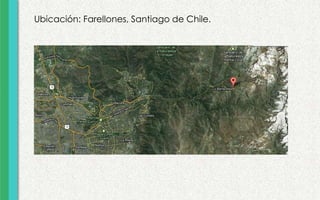

81. Ubicación: Farellones, Santiago de Chile.

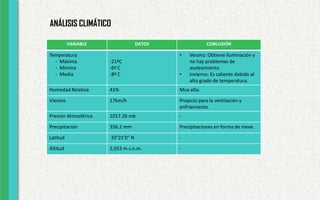

82. ANÁLISIS CLIMÁTICO
VARIABLE DATOS CONLUSIÓN
Temperatura
- Máxima
- Mínima
- Media
-21ºC
-6º C
-8º C
• Verano: Obtiene iluminación y
no hay problemas de
asoleamiento.
• Invierno: Es caliente debido al
alto grado de temperatura.
Humedad Relativa 41% Muy alta.
Vientos 17km/h Propicio para la ventilación y
enfriamiento.
Presión Atmosférica 1017.26 mb -
Precipitación 356.2 mm Precipitaciones en forma de nieve.
Latitud 33°21'0" N -
Altitud 2,053 m.s.n.m. -

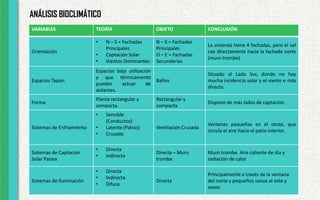

83. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
Orientación
• N – S = Fachadas
Principales
• Captación Solar
• Vientos Dominantes
N – S = Fachadas
Principales
O – E = Fachadas
Secundarias
La vivienda tiene 4 fachadas, pero el sol
cae directamente hacia la fachada norte
(muro trombe)
Espacios Tapón
Espacios baja utilización
y que térmicamente
pueden actuar de
aislantes.
Baños
Situado al Lado Sur, donde no hay
mucha incidencia solar y el viento e más
directo.
Forma
Planta rectangular y
compacta.
Rectangular y
compacta
Dispone de más lados de captación.
Sistemas de Enfriamiento
• Sensible
(Conductos)
• Latente (Patios)
• Cruzada
Ventilación Cruzada
Ventanas pequeñas en el oeste, que
circula el aire hacia el patio interior.
Sistemas de Captación
Solar Pasiva
• Directa
• Indirecta
Directa – Muro
trombe
Muro trombe. Aire caliente de día y
radiación de calor
Sistemas de Iluminación
• Directa
• Indirecta
• Difusa
Directa
Principalmente a través de la ventana
del norte y pequeños vanos al este y
oeste.

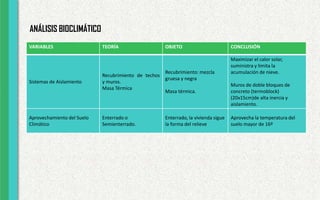

84. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
Sistemas de Aislamiento
Recubrimiento de techos
y muros.
Masa Térmica
Recubrimiento: mezcla
gruesa y negra
Masa térmica.
Maximizar el calor solar,
suministra y limita la
acumulación de nieve.
Muros de doble bloques de
concreto (termoblock)
(20x15cm)de alta inercia y
aislamiento.
Aprovechamiento del Suelo
Climático
Enterrado o
Semienterrado.
Enterrado, la vivienda sigue
la forma del relieve
Aprovecha la temperatura del
suelo mayor de 16º

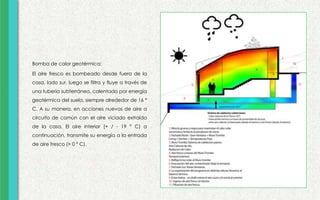

86. Bomba de calor geotérmica:
El aire fresco es bombeado desde fuera de la
casa, lado sur, luego se filtra y fluye a través de
una tubería subterránea, calentado por energía
geotérmica del suelo, siempre alrededor de 16 °
C. A su manera, en acciones nuevas de aire a
circuito de común con el aire viciado extraído
de la casa. El aire interior (+ / - 19 ° C) a
continuación, transmite su energía a la entrada
de aire fresco (> 0 ° C).

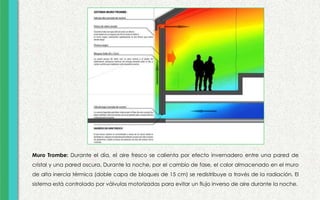

87. Muro Trombe: Durante el día, el aire fresco se calienta por efecto invernadero entre una pared de
cristal y una pared oscura. Durante la noche, por el cambio de fase, el calor almacenado en el muro
de alta inercia térmica (doble capa de bloques de 15 cm) se redistribuye a través de la radiación. El
sistema está controlado por válvulas motorizadas para evitar un flujo inverso de aire durante la noche.

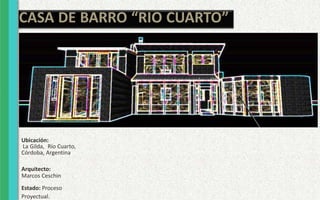

90. Ubicación:
La Gilda, Río Cuarto,
Córdoba, Argentina
Arquitecto:
Marcos Ceschin
Estado: Proceso
Proyectual.
CASA DE BARRO “RIO CUARTO”

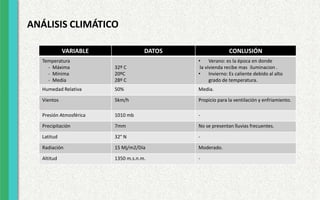

91. ANÁLISIS CLIMÁTICO
VARIABLE DATOS CONLUSIÓN
Temperatura
- Máxima
- Mínima
- Media
32º C
20ºC
28º C
• Verano: es la época en donde
la vivienda recibe mas iluminacion .
• Invierno: Es caliente debido al alto
grado de temperatura.
Humedad Relativa 50% Media.
Vientos 5km/h Propicio para la ventilación y enfriamiento.
Presión Atmosférica 1010 mb -
Precipitación 7mm No se presentan lluvias frecuentes.
Latitud 32° N -
Radiación 15 Mj/m2/Día Moderado.
Altitud 1350 m.s.n.m. -

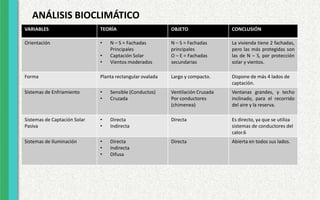

92. ANÁLISIS BIOCLIMÁTICO
VARIABLES TEORÍA OBJETO CONCLUSIÓN
Orientación • N – S = Fachadas
Principales
• Captación Solar
• Vientos moderados
N – S = Fachadas
principales
O – E = Fachadas
secundarias
La vivienda tiene 2 fachadas,
pero las más protegidas son
las de N – S, por protección
solar y vientos.

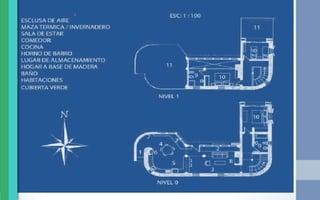

Forma Planta rectangular ovalada Largo y compacto. Dispone de más 4 lados de
captación.
Sistemas de Enfriamiento • Sensible (Conductos)
• Cruzada
Ventilación Cruzada
Por conductores
(chimenea)
Ventanas grandes, y techo
inclinado, para el recorrido
del aire y la reserva.
Sistemas de Captación Solar
Pasiva
• Directa
• Indirecta
Directa Es directo, ya que se utiliza
sistemas de conductores del
calor.6
Sistemas de Iluminación • Directa
• Indirecta
• Difusa
Directa Abierta en todos sus lados.

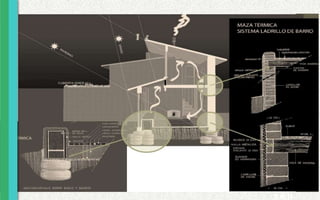

96. V.R.H
