arquitecturaromana.ppt
- 1. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata ROMA Arquitectura
- 2. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Expansión de civilización romana Cultura romana va a crear un gran imperio que mantendrá su cohesión gracias a tres pilares

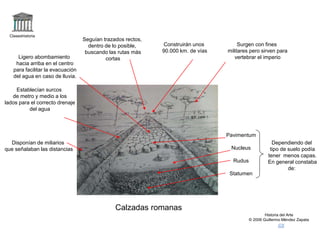

- 3. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Calzadas romanas Surgen con fines militares pero sirven para vertebrar el imperio Seguían trazados rectos, dentro de lo posible, buscando las rutas más cortas Establecían surcos de metro y medio a los lados para el correcto drenaje del agua Disponían de miliarios que señalaban las distancias Dependiendo del tipo de suelo podía tener menos capas. En general constaba de: Ligero abombamiento hacia arriba en el centro para facilitar la evacuación del agua en caso de lluvia. Construirán unos 90.000 km. de vías Pavimentum Nucleus Rudus Statumen
- 4. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Derecho romano
- 5. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Latín

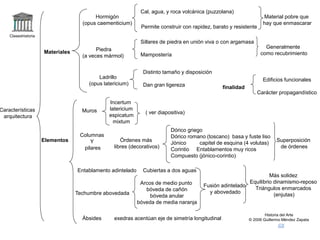

- 6. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Características arquitectura Materiales Hormigón (opus caementicium) Cal, agua, y roca volcánica (puzzolana) Permite construir con rapidez, barato y resistente Piedra (a veces mármol) Sillares de piedra en unión viva o con argamasa Mampostería Generalmente como recubrimiento Material pobre que hay que enmascarar Ladrillo (opus latericium) Distinto tamaño y disposición Dan gran ligereza Elementos Muros Incertum latericium espicatum mixtum ( ver diapositiva) Columnas Y pilares Órdenes más libres (decorativos) Dórico griego Dórico romano (toscano) basa y fuste liso Jónico capitel de esquina (4 volutas) Corintio Entablamentos muy ricos Compuesto (jónico-corintio) Superposición de órdenes Arcos de medio punto bóveda de cañón bóveda anular bóveda de media naranja Entablamento adintelado Techumbre abovedada Fusión adintelado y abovedado Más solidez Equilibrio dinamismo-reposo Triángulos enmarcados (enjutas) Cubiertas a dos aguas finalidad Edificios funcionales Carácter propagandístico Ábsides exedras acentúan eje de simetría longitudinal

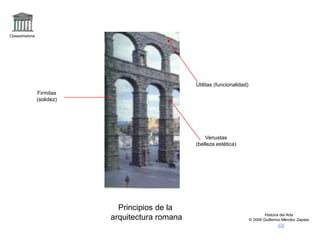

- 7. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Principios de la arquitectura romana Firmitas (solidez) Utilitas (funcionalidad) Venustas (belleza estética)

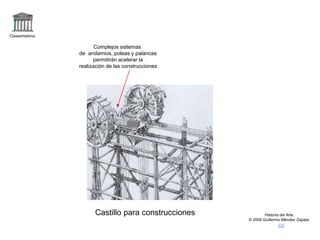

- 8. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Castillo para construcciones Complejos sistemas de andamios, poleas y palancas permitirán acelerar la realización de las construcciones
- 9. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Materiales Hormigón Opus caementium Ladrillos Opus latericium Cantos rodados,cascajos Piedras Sillares Desarrollan los ladrillos cocidos al horno (mayor resistencia)

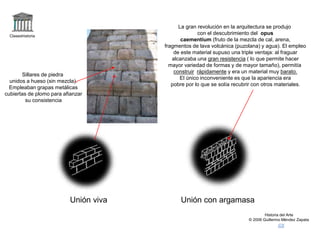

- 10. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Unión viva Unión con argamasa Sillares de piedra unidos a hueso (sin mezcla). Empleaban grapas metálicas cubiertas de plomo para afianzar su consistencia La gran revolución en la arquitectura se produjo con el descubrimiento del opus caementium (fruto de la mezcla de cal, arena, fragmentos de lava volcánica (puzolana) y agua). El empleo de este material supuso una triple ventaja: al fraguar alcanzaba una gran resistencia ( lo que permite hacer mayor variedad de formas y de mayor tamaño), permitía construir rápidamente y era un material muy barato. El único inconveniente es que la apariencia era pobre por lo que se solía recubrir con otros materiales.

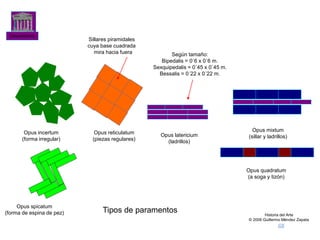

- 11. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Tipos de paramentos Opus incertum (forma irregular) Opus reticulatum (piezas regulares) Opus latericium (ladrillos) Opus mixtum (sillar y ladrillos) Opus spicatum (forma de espina de pez) Según tamaño: Bipedalis = 0`6 x 0`6 m. Sexquipedalis = 0´45 x 0´45 m. Bessalis = 0´22 x 0´22 m. Opus quadratum (a soga y tizón) Sillares piramidales cuya base cuadrada mira hacia fuera

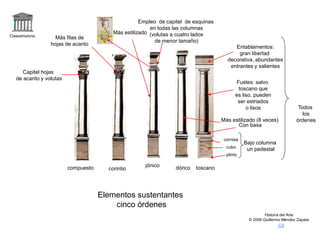

- 12. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Elementos sustentantes cinco órdenes Todos los órdenes Entablamentos: gran libertad decorativa, abundantes entrantes y salientes Fustes: salvo toscano que es liso, pueden ser estriados o lisos Bajo columna un pedestal cornisa cubo plinto Con basa toscano dórico jónico Empleo de capitel de esquinas en todas las columnas (volutas a cuatro lados de menor tamaño) corintio compuesto Capitel hojas de acanto y volutas Más estilizado (8 veces) Más filas de hojas de acanto Más estilizado

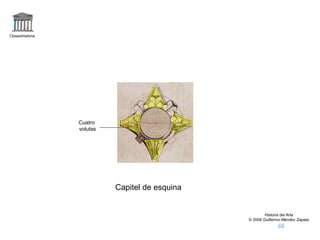

- 13. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Capitel de esquina Cuatro volutas

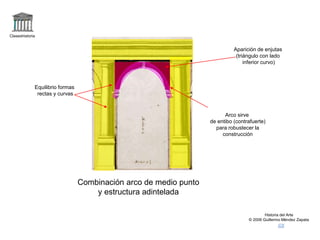

- 14. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Combinación arco de medio punto y estructura adintelada Equilibrio formas rectas y curvas Arco sirve de entibo (contrafuerte) para robustecer la construcción Aparición de enjutas (triángulo con lado inferior curvo)

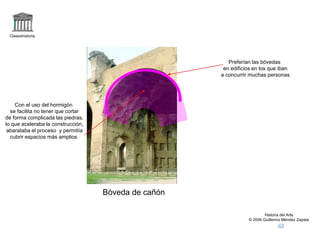

- 15. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Bòveda de cañón Preferían las bóvedas en edificios en los que iban a concurrir muchas personas Con el uso del hormigón se facilita no tener que cortar de forma complicada las piedras, lo que aceleraba la construcción, abarataba el proceso y permitía cubrir espacios más amplios

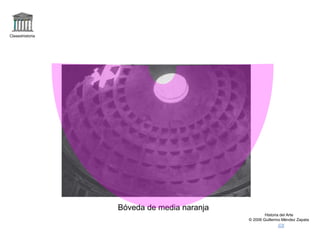

- 16. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Bóveda de media naranja

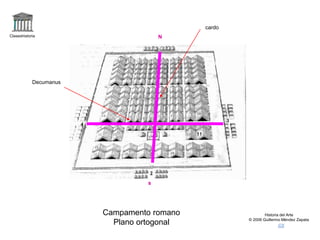

- 17. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Campamento romano Plano ortogonal cardo Decumanus N s

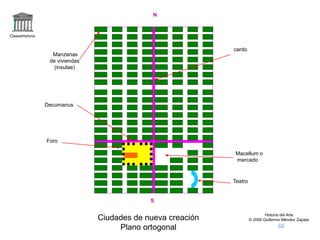

- 18. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Macellum o mercado Foro Ciudades de nueva creación Plano ortogonal Teatro Manzanas de viviendas (insulae) cardo Decumanus N S
- 19. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Calle de Pompeya Como elemento de propaganda para mostrar la superioridad de su civilización, la ciudad romana poseía una serie de comodidades: abastecimiento de aguas, cloacas, calles adoquinadas, pasos peatonales, aceras, etc.

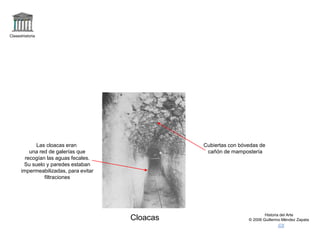

- 20. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Cloacas Las cloacas eran una red de galerías que recogían las aguas fecales. Su suelo y paredes estaban impermeabilizadas, para evitar filtraciones Cubiertas con bóvedas de cañón de mampostería

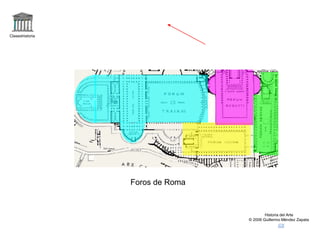

- 21. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Foros de Roma

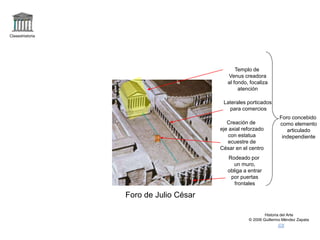

- 22. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Foro de Julio César Templo de Venus creadora al fondo, focaliza atención Foro concebido como elemento articulado independiente Rodeado por un muro, obliga a entrar por puertas frontales Laterales porticados para comercios Creación de eje axial reforzado con estatua ecuestre de César en el centro

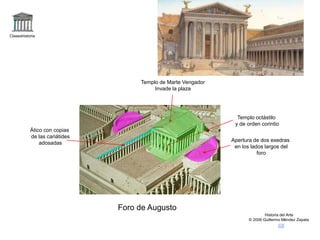

- 23. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Foro de Augusto Templo de Marte Vengador Invade la plaza Templo octástilo y de orden corintio Apertura de dos exedras en los lados largos del foro Ático con copias de las cariátides adosadas

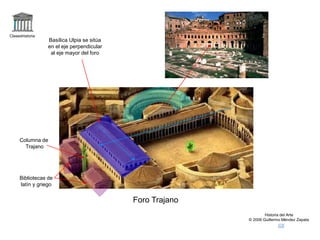

- 24. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Foro Trajano Basílica Ulpia se sitúa en el eje perpendicular al eje mayor del foro Bibliotecas de latín y griego Columna de Trajano

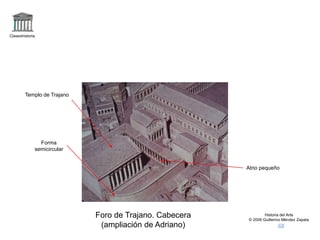

- 25. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Foro de Trajano. Cabecera (ampliación de Adriano) Forma semicircular Templo de Trajano Atrio pequeño

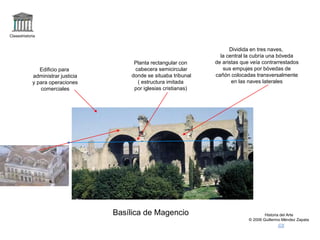

- 26. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Basílica de Magencio Edificio para administrar justicia y para operaciones comerciales Planta rectangular con cabecera semicircular donde se situaba tribunal ( estructura imitada por iglesias cristianas) Dividida en tres naves, la central la cubría una bóveda de aristas que veía contrarrestados sus empujes por bóvedas de cañón colocadas transversalmente en las naves laterales

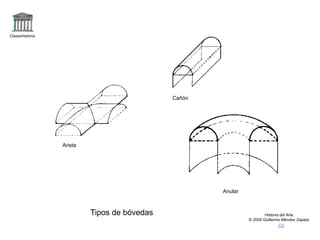

- 27. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Tipos de bóvedas Arista Cañón Anular

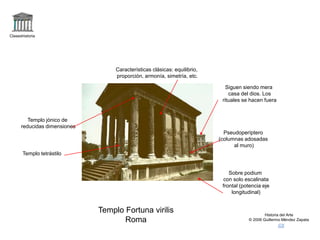

- 28. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Templo Fortuna virilis Roma Sobre podium con solo escalinata frontal (potencia eje longitudinal) Pseudoperíptero (columnas adosadas al muro) Templo jónico de reducidas dimensiones Templo tetrástilo Características clásicas: equilibrio, proporción, armonía, simetría, etc. Siguen siendo mera casa del dios. Los rituales se hacen fuera

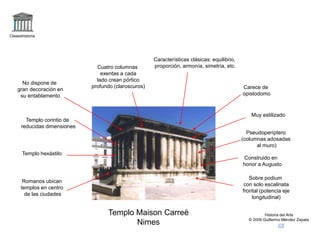

- 29. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Sobre podium con solo escalinata frontal (potencia eje longitudinal) Pseudoperíptero (columnas adosadas al muro) Templo corintio de reducidas dimensiones Templo hexástilo Características clásicas: equilibrio, proporción, armonía, simetría, etc. Muy estilizado Cuatro columnas exentas a cada lado crean pórtico profundo (claroscuros) Templo Maison Carreè Nimes Carece de opistodomo Romanos ubican templos en centro de las ciudades No dispone de gran decoración en su entablamento Construido en honor a Augusto

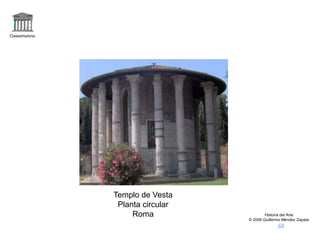

- 30. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Templo de Vesta Planta circular Roma

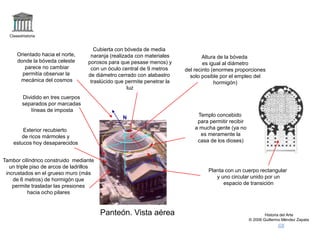

- 31. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Panteón. Vista aérea Planta con un cuerpo rectangular y uno circular unido por un espacio de transición Dividido en tres cuerpos separados por marcadas líneas de imposta Tambor cilíndrico construido mediante un triple piso de arcos de ladrillos incrustados en el grueso muro (más de 6 metros) de hormigón que permite trasladar las presiones hacia ocho pilares Cubierta con bóveda de media naranja (realizada con materiales porosos para que pesase menos) y con un óculo central de 9 metros de diámetro cerrado con alabastro traslúcido que permite penetrar la luz Exterior recubierto de ricos mármoles y estucos hoy desaparecidos Templo concebido para permitir recibir a mucha gente (ya no es meramente la casa de los dioses) Altura de la bóveda es igual al diámetro del recinto (enormes proporciones solo posible por el empleo del hormigón) Orientado hacia el norte, donde la bóveda celeste parece no cambiar permitía observar la mecánica del cosmos N

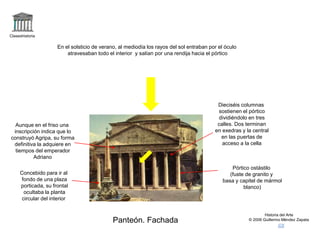

- 32. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Panteón. Fachada Pórtico ostástilo (fuste de granito y basa y capitel de mármol blanco) Concebido para ir al fondo de una plaza porticada, su frontal ocultaba la planta circular del interior Dieciséis columnas sostienen el pórtico dividiéndolo en tres calles. Dos terminan en exedras y la central en las puertas de acceso a la cella Aunque en el friso una inscripción indica que lo construyó Agripa, su forma definitiva la adquiere en tiempos del emperador Adriano En el solsticio de verano, al mediodía los rayos del sol entraban por el óculo atravesaban todo el interior y salían por una rendija hacia el pórtico

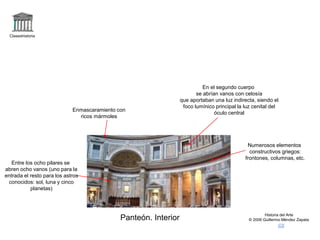

- 33. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Panteón. Interior Enmascaramiento con ricos mármoles Numerosos elementos constructivos griegos: frontones, columnas, etc. En el segundo cuerpo se abrían vanos con celosía que aportaban una luz indirecta, siendo el foco lumínico principal la luz cenital del óculo central Entre los ocho pilares se abren ocho vanos (uno para la entrada el resto para los astros conocidos: sol, luna y cinco planetas)

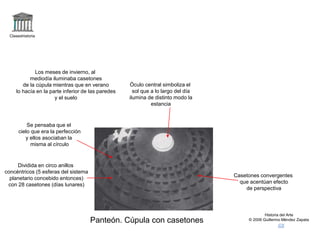

- 34. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Panteón. Cúpula con casetones Dividida en circo anillos concéntricos (5 esferas del sistema planetario concebido entonces) con 28 casetones (días lunares) Casetones convergentes que acentúan efecto de perspectiva Óculo central simboliza el sol que a lo largo del día ilumina de distinto modo la estancia Se pensaba que el cielo que era la perfección y ellos asociaban la misma al círculo Los meses de invierno, al mediodía iluminaba casetones de la cúpula mientras que en verano lo hacía en la parte inferior de las paredes y el suelo

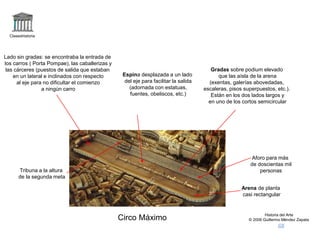

- 35. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Circo Máximo Espina desplazada a un lado del eje para facilitar la salida (adornada con estatuas, fuentes, obeliscos, etc.) Gradas sobre podium elevado que las aísla de la arena (exentas, galerías abovedadas, escaleras, pisos superpuestos, etc.). Están en los dos lados largos y en uno de los cortos semicircular Lado sin gradas: se encontraba la entrada de los carros ( Porta Pompae), las caballerizas y las cárceres (puestos de salida que estaban en un lateral e inclinados con respecto al eje para no dificultar el comienzo a ningún carro Tribuna a la altura de la segunda meta Aforo para más de doscientas mil personas Arena de planta casi rectangular

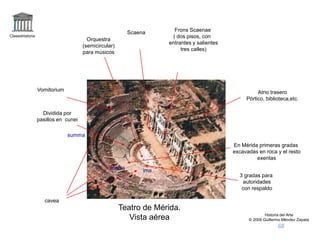

- 36. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Teatro de Mérida. Vista aérea Scaena Frons Scaenae ( dos pisos, con entrantes y salientes tres calles) Orquestra (semicircular) para músicos cavea Vomitorium ima media summa Atrio trasero Pórtico, biblioteca,etc. En Mérida primeras gradas excavadas en roca y el resto exentas 3 gradas para autoridades con respaldo Dividida por pasillos en cunei
- 37. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Teatro de Mérida. Frons Scaenae Dos cuerpos de orden corintio Ricos efectos de claroscuros Scaena elevada

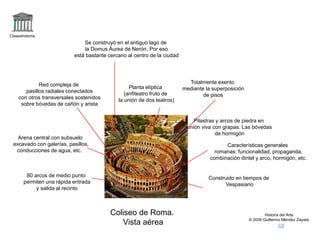

- 38. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Coliseo de Roma. Vista aérea Planta elíptica (anfiteatro fruto de la unión de dos teatros) Totalmente exento mediante la superposición de pisos Red compleja de pasillos radiales conectados con otros transversales sostenidos sobre bóvedas de cañón y arista 80 arcos de medio punto permiten una rápida entrada y salida al recinto Arena central con subsuelo excavado con galerías, pasillos, conducciones de agua, etc. Características generales romanas: funcionalidad, propaganda, combinación dintel y arco, hormigón, etc. Construido en tiempos de Vespasiano Pilastras y arcos de piedra en unión viva con grapas. Las bóvedas de hormigón Se construyó en el antiguo lago de la Domus Áurea de Nerón. Por eso está bastante cercano al centro de la ciudad

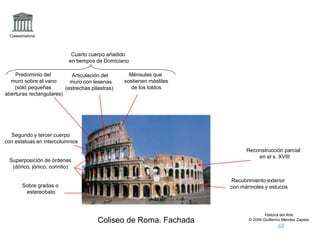

- 39. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Coliseo de Roma. Fachada Cuarto cuerpo añadido en tiempos de Domiciano Sobre gradas o estereobato Superposición de órdenes (dórico, jónico, corintio) Segundo y tercer cuerpo con estatuas en intercolumnios Predominio del muro sobre el vano (sólo pequeñas aberturas rectangulares) Articulación del muro con lesenas (estrechas pilastras) Ménsulas que sostienen mástiles de los toldos Recubrimiento exterior con mármoles y estucos Reconstrucción parcial en el s. XVIII

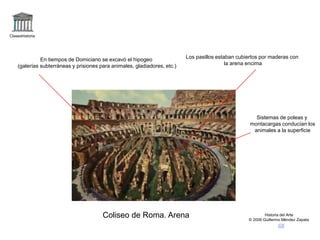

- 40. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Coliseo de Roma. Arena En tiempos de Domiciano se excavó el hipogeo (galerías subterráneas y prisiones para animales, gladiadores, etc.) Los pasillos estaban cubiertos por maderas con la arena encima Sistemas de poleas y montacargas conducían los animales a la superficie

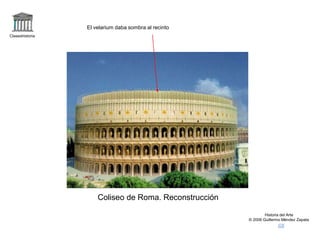

- 41. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Coliseo de Roma. Reconstrucción El velarium daba sombra al recinto

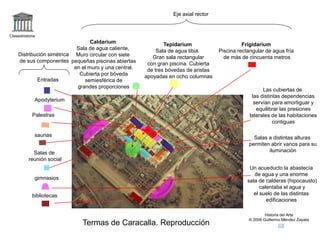

- 42. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Termas de Caracalla. Reproducción Distribución simétrica de sus componentes Salas de reunión social saunas gimnasios Apodyterium Entradas Palestras bibliotecas Eje axial rector Caldarium Sala de agua caliente, Muro circular con siete pequeñas piscinas abiertas en el muro y una central. Cubierta por bóveda semiesférica de grandes proporciones Tepidarium Sala de agua tibia. Gran sala rectangular con gran piscina. Cubierta de tres bóvedas de aristas apoyadas en ocho columnas Frigidarium Piscina rectangular de agua fría de más de cincuenta metros Las cubiertas de las distintas dependencias servían para amortiguar y equilibrar las presiones laterales de las habitaciones contiguas Salas a distintas alturas permiten abrir vanos para su iluminación Un acueducto la abastecía de agua y una enorme sala de calderas (hipocausto) calentaba el agua y el suelo de las distintas edificaciones
- 43. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Termas de Caracalla. Vista aérea Frigidarium Tepidarium Caldarium
- 44. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Arco de Cáparra Cuatro fachadas

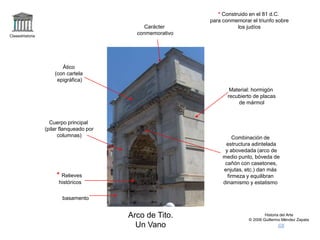

- 45. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Arco de Tito. Un Vano basamento Cuerpo principal (pilar flanqueado por columnas) Ático (con cartela epigráfica) Carácter conmemorativo Combinación de estructura adintelada y abovedada (arco de medio punto, bóveda de cañón con casetones, enjutas, etc.) dan más firmeza y equilibran dinamismo y estatismo Material: hormigón recubierto de placas de mármol * Relieves históricos * Construido en el 81 d.C. para conmemorar el triunfo sobre los judíos

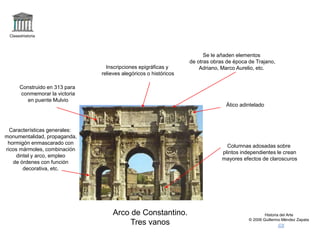

- 46. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Arco de Constantino. Tres vanos Ático adintelado Inscripciones epigráficas y relieves alegóricos o históricos Características generales: monumentalidad, propaganda, hormigón enmascarado con ricos mármoles, combinación dintel y arco, empleo de órdenes con función decorativa, etc. Columnas adosadas sobre plintos independientes le crean mayores efectos de claroscuros Construido en 313 para conmemorar la victoria en puente Mulvio Se le añaden elementos de otras obras de época de Trajano, Adriano, Marco Aurelio, etc.

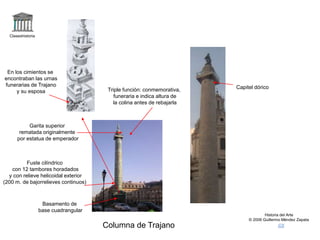

- 47. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Columna de Trajano Triple función: conmemorativa, funeraria e indica altura de la colina antes de rebajarla Basamento de base cuadrangular Fuste cilíndrico con 12 tambores horadados y con relieve helicoidal exterior (200 m. de bajorrelieves continuos) Garita superior rematada originalmente por estatua de emperador En los cimientos se encontraban las urnas funerarias de Trajano y su esposa Capitel dórico

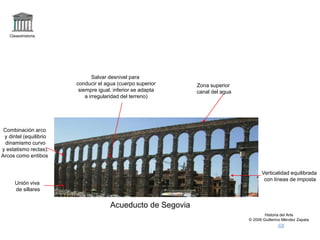

- 48. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Acueducto de Segovia Unión viva de sillares Combinación arco y dintel (equilibrio dinamismo curvo y estatismo rectas). Arcos como entibos Salvar desnivel para conducir el agua (cuerpo superior siempre igual, inferior se adapta a irregularidad del terreno) Verticalidad equilibrada con líneas de imposta Zona superior canal del agua

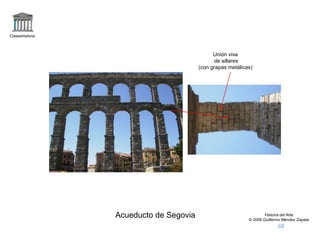

- 49. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Acueducto de Segovia Unión viva de sillares (con grapas metálicas)

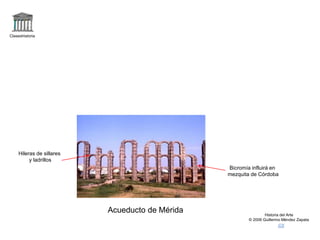

- 50. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Acueducto de Mérida Bicromía influirá en mezquita de Córdoba Hileras de sillares y ladrillos
- 51. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Puente de Alcántara Añadido renacentista Normalmente eran acodados pero éste es horizontal Seis ojos de tamaño diferente Gruesos pilares

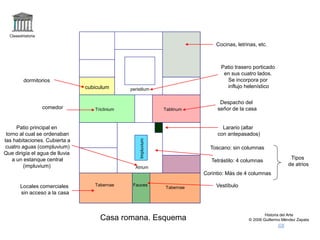

- 52. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Casa romana. Esquema Fauces Tabernae Tabernae Atrium Impluvium Triclinium Tablinum peristilum cubiculum Cocinas, letrinas, etc. Patio trasero porticado en sus cuatro lados. Se incorpora por influjo helenístico dormitorios Despacho del señor de la casa comedor Patio principal en torno al cual se ordenaban las habitaciones. Cubierta a cuatro aguas (compluvium) Que dirigía el agua de lluvia a un estanque central (impluvium) Locales comerciales sin acceso a la casa Vestíbulo Larario (altar con antepasados) Tipos de atrios Toscano: sin columnas Tetrástilo: 4 columnas Corintio: Más de 4 columnas

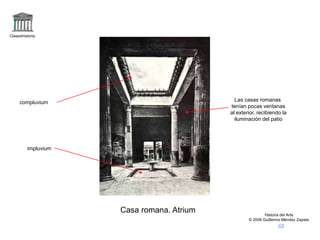

- 53. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Casa romana. Atrium impluvium compluvium Las casas romanas tenían pocas ventanas al exterior, recibiendo la iluminación del patio

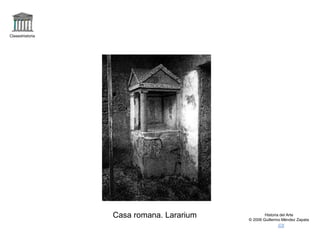

- 54. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Casa romana. Lararium

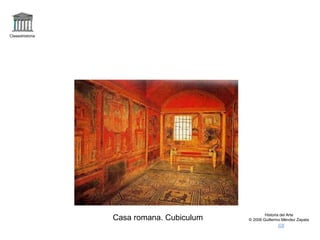

- 55. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Casa romana. Cubiculum
- 56. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Casa romana. Peristilo
- 57. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Tumba de Cecilia Metela Edificios funerarios con gran diversidad de tipologías. Destacan los cilíndricos En las vías principales de acceso a Roma, en la entrada de la ciudad se encontraban las necrópolis, lugares ajardinados y con bancos Macizo en su mayor parte Coronados de montículos de tierra con vegetación (árboles) por tradición etrusca

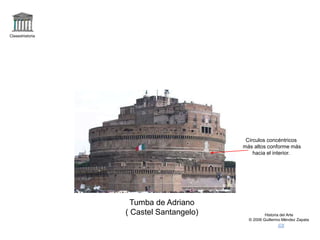

- 58. Claseshistoria Historia del Arte ©2006 Guillermo Méndez Zapata Tumba de Adriano ( Castel Santangelo) Círculos concéntricos más altos conforme más hacia el interior.
