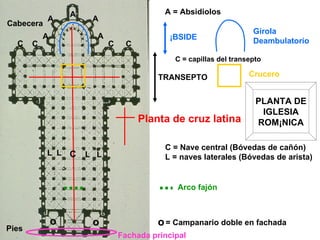

2. C L L L L A A A A A Pies Cabecera ÁBSIDE Girola Deambulatorio A = Absidiolos TRANSEPTO Crucero C = Nave central (Bóvedas de cañón) L = naves laterales (Bóvedas de arista) Arco fajón Planta de cruz latina = Campanario doble en fachada o o o Fachada principal PLANTA DE IGLESIA ROMÁNICA C C C C C = capillas del transepto

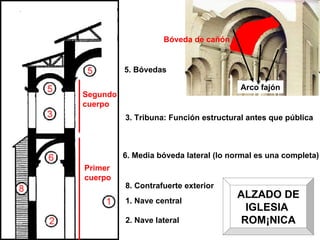

3. 1. Nave central 2. Nave lateral 8. Contrafuerte exterior 6. Media bóveda lateral (lo normal es una completa) 3. Tribuna: Función estructural antes que pública 5. Bóvedas Bóveda de cañón Arco fajón Primer cuerpo Segundo cuerpo ALZADO DE IGLESIA ROMÁNICA
5. Columnas (poco frecuente) Pilar (secciones diversas) Pilar cruciforme con columnas adosadas: * Una columna en cada lado * Una columna en cada lado y otra en cada esquina Soportes románicos Arquitectura de sillares de piedra = Monumentalidad Perdurabilidad
6.
7.

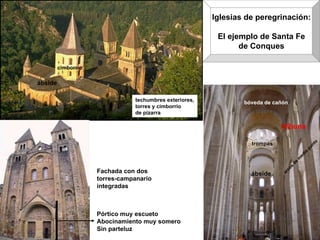

8. Iglesias de peregrinación: El ejemplo de Santa Fe de Conques ábside trompas tribuna arcos de medio punto bóveda de cañón ábside cimborrio techumbres exteriores, torres y cimborrio de pizarra Fachada con dos torres-campanario integradas Pórtico muy escueto Abocinamiento muy somero Sin parteluz

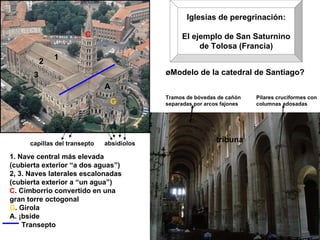

9. Iglesias de peregrinación: El ejemplo de San Saturnino de Tolosa (Francia) Tramos de bóvedas de cañón separadas por arcos fajones tribuna Pilares cruciformes con columnas adosadas 1 2 3 1. Nave central más elevada (cubierta exterior “a dos aguas”) 2, 3. Naves laterales escalonadas (cubierta exterior a “un agua”) C . Cimborrio convertido en una gran torre octogonal G . Girola A. Ábside Transepto C G A absidiolos capillas del transepto ¿Modelo de la catedral de Santiago?

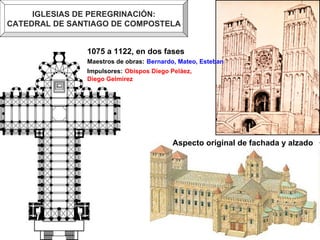

10. IGLESIAS DE PEREGRINACIÓN: CATEDRAL DE SANTIAGO DE COMPOSTELA Aspecto original de fachada y alzado 1075 a 1122, en dos fases Maestros de obras: Bernardo, Mateo, Esteban Impulsores: Obispos Diego Peláez, Diego Gelmírez

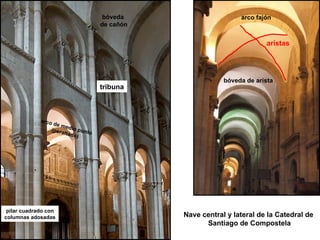

11. Nave central y lateral de la Catedral de Santiago de Compostela bóveda de arista arco fajón aristas bóveda de cañón arco de medio punto (peraltado) pilar cuadrado con columnas adosadas tribuna

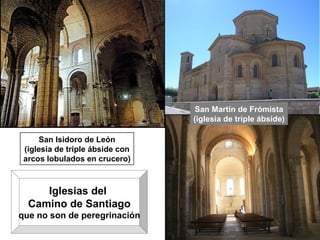

12. San Isidoro de León (iglesia de triple ábside con arcos lobulados en crucero) San Martín de Frómista (iglesia de triple ábside) Iglesias del Camino de Santiago que no son de peregrinación
