Este documento proporciona una introducción al software de central telefónica Asterisk, incluyendo cómo descargar e instalar el software y complementos necesarios, la estructura de directorios e archivos clave de configuración, y un ejemplo simple de cómo configurar el plan de marcado para permitir llamadas entre dos usuarios SIP registrados.

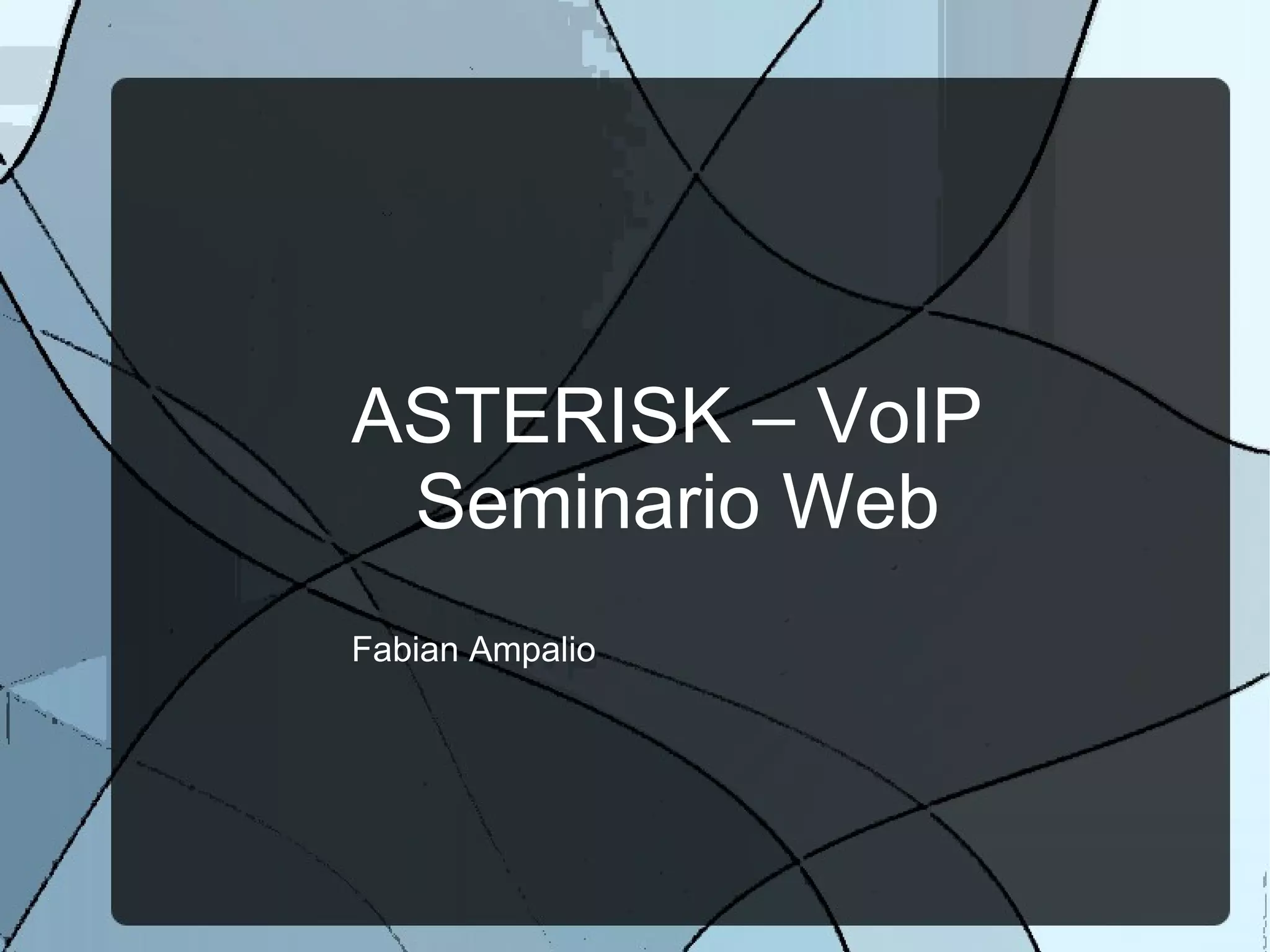

1. ASTERISK – VoIP Seminario Web Fabian Ampalio

2. Central Teléfonica Creada por Mark Spenser (Digium) Licencia GPL. Puede realizar llamados a números de Teléfono o conectar varias Centrales. Reducción de costos.

3. Placas (FXO) Placas para conetar lineas de Teléfono tipo FXO. 4 placas FXO para conectar 4 lineas de teléfono

4. Módulo FXO Módulo separado Este módulo permite conectar una linea de teléfono adicional

5. Descargas de Software http://www.asterisk.org /downloads Archivos necesarios asterisk-1.?.??.tar.gz asterisk-addons-1.?.??.tar.gz dahdi-1.?.??.tar.gz libpri-1.?.??.tar.gz Tener instaladas las fuentes del kernel.

6. Directorios Importantes /etc/asterisk: Es el directorio de configuraciones. /var/log/asterisk: Directorio donde se guardan los logs. /var/lib/asterisk/sound: Sonidos configurables según el idioma con el que vamos a trabajar.

7. Archivos importantes Archivo /etc/asterisk/sip.conf En este archivo definimos los usuarios que se van a conectar a la central Telefónica. Archivo /etc/asterisk/extensions.conf Este es el archivo en el que vamos a definir nuestro plan de marcado.

8. Definición de Usuario Uno ; [2001] type=friend callerid=&quot;Usuario Uno&quot; <2001> secret=123 host=dynamic ; Desde donde se puede conectar el usuario nat=yes ; Si el usuario registrado esta detras de un router disallow=all allow=gsm ;GSM consume menos que ulaw allow=ulaw allow=alaw context=usuarios-sip

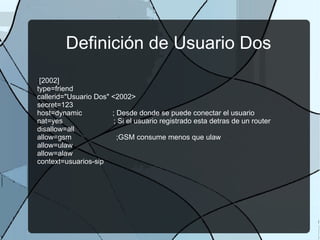

9. Definición de Usuario Dos ; [2002] type=friend callerid=&quot;Usuario Dos&quot; <2002> secret=123 host=dynamic ; Desde donde se puede conectar el usuario nat=yes ; Si el usuario registrado esta detras de un router disallow=all allow=gsm ;GSM consume menos que ulaw allow=ulaw allow=alaw context=usuarios-sip

10. El “CLI” (Command Line Interface) Ahora podemos levantar el servicio de asterisk para que nos muestre si los usuarios son capaces de conectarse al servicio. Para esto vamos a usar el comando: asterisk -vvvvvvcf El resultado sera el siguiente CLI:>

11. Plan de marcado Sencillo Supongamos ahora que “Usuario Uno” quiere hablar con “Usuario Dos”. En terminos de Asterisk seria asi. La extension 2001 quiere conectarse con cualquier extension que empiece con 20XX. Para esto tenemos que configurar el plan de marcado de para las extensiones 20XX.

12. Plan de marcado Sencillo Editamos el archivo /etc/asterisk/extensions.conf Y agregamos nuestro plan de marcado llamado usuarios-sip. [usuarios-sip] exten => _20XX,1,Answer() exten => _20XX,2,Dial(SIP/${EXTEN},20) exten => _20XX,3,Hangup() Leyendo el código: Asterisk recibe una llamada para una extension que empieza con 20 y sigue con cualquier numero de dos cifras. 1.- Atiende la llamada 2.- Disca al la extension que recibio como entrada por 20 segundos. 3.- A los veinte segundos si la extension a la que llamo no atiende se ejecuta la orden Hangup()
