- 1. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Proyecto GNU FreeBSD Linux Experiencias con Asterisk 1.8 Cert Dr. Ismael Esquivel Gámez iesquivel@uv.mx Eliana O. G. López Collins ecollins.t16@hotmail.com Fac. de Administración Veracruz

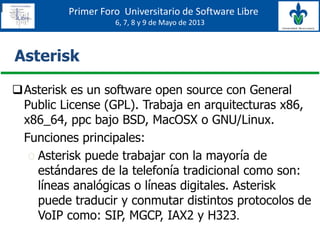

- 2. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Asterisk es un software open source con General Public License (GPL). Trabaja en arquitecturas x86, x86_64, ppc bajo BSD, MacOSX o GNU/Linux. • Funciones principales: o Asterisk puede trabajar con la mayoría de estándares de la telefonía tradicional como son: líneas analógicas o líneas digitales. Asterisk puede traducir y conmutar distintos protocolos de VoIP como: SIP, MGCP, IAX2 y H323. Asterisk
- 3. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Esquema General
- 4. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Historia Asterisk, desarrollado por Mark Spencer en 1999 Propietario de LSS para dar soporte técnico requería de un PBX Su precio era exorbitante y no había muchas opciones Decidió construir un PBX con un PC bajo Linux, utilizando lenguaje C Luego en 2001, LSS se convirtió en Digium
- 5. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Productos Principalmente hay 2 Productos: La versión Open Source 1.8 Cert (Usada) Asterisk Business Edition: edición comercial. Se basa en la Open Source, pero se eliminan todos aquellos elementos susceptibles de causar problemas. Fuertemente probada. Al comprarla incluye soporte durante un año. Licencias.
- 6. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Funcionalidades •Llamadas en espera •Grabación de llamadas •Recuperación de llamadas •Guía de llamadas (DID y ANI) •Transferencia de llamadas •Llamadas en espera •Identificación de usuarios •Video llamadas •Salas de conferencia •Follow-me •Mensajes de Voz •Correo de Voz Receptor de alarma Grabado de mensajes Asistente automatizado Autentificación Listas negras Transfer oculto Grabado de llamadas detallado Monitoreo de llamadas Estacionamiento de llamadas Y todas las que un PBX tradicional tiene…
- 7. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Arquitectura
- 8. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Aspectos Generales Asterisk es un demonio (¿daemon=demonio?) que se ejecuta en segundo plano. Al igual que el resto de servidores conocidos (apache, openssh, proftpd, ...). Se distribuye como código fuente para ser compilado e instalado. Aunque existen versiones ‘empaquetadas' para las distribuciones GNU/Linux más comunes La configuración normalmente se almacena en varios archivos de texto.
- 9. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Archivos de configuración Cada uno para una determinada área Los más importantes: Configuración maestro: asterisk.conf Configuración de módulos: modules.conf Canales: iax.conf: Canales/Cuentas Inter Asterisk eXchange sip.conf: Canales/Cuentas SIP dahdi_channels.conf: Telefonía analógica y digital h323.conf: Canales H323 mgcp.conf: Canales MGCP Plan de marcado extensions.conf: El propio Dialplan. features.conf: Métodos complementarios Configuración de aplicaciones del Dialplan: meetme.conf: Para salas de conferencias. musiconhold.conf: Configuración de la música en espera. queues.conf: Configuración de Colas de llamadas. voicemail.conf: Configuración de los buzones de Voz. …
- 10. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Ejemplo Configuración (sip.conf) [409] type=friend qualify=yes host=dynamic username=pablo secret=secret callerid="Pablo Allietti" <409> disallow=all nat=yes allow=ulaw
- 11. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Ejemplo Configuración (extensions.conf) [globals] CONSOLE=Console/dsp ; Console interface for demo TRUNK=Zap/g1 [local] ; ignorepat => 9 include => default exten => _XXXXXXXX,1,Dial(${TRUNK}/${EXTEN}) exten => _XXXXXXXX,2,Voicemail(u${EXTEN}) exten => _XXXXXXXXX,1,Dial(${TRUNK}/${EXTEN}) exten => _XXXXXXXXX,2,Voicemail(u${EXTEN}) exten => _XXXXXXXXXX,1,Dial(${TRUNK}/${EXTEN}) exten => 450,1,Wait(1) exten => 450,2,ResponseTimeout(15) exten => 450,3,Read(Ramal,enter-ext-of-person,4) exten => 450,4,GotoIf($["${Ramal:0:1}" = "0"]?6:5) exten => 450,5,Dial(IAX2/lacnic:splacnic@200.160.1.21/${Ramal},30,r) exten => 450,6,Hangup
- 12. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Conexión con la RTPC / RDSI RTPC * X100P (1FXO) TDM400P (4FXO) TE110P (30FXO) BancodeCanales (modoFXO) TDM400P (4FXS) TE110P (30FXS) BancodeCanales (modoFXS) ASTERISK RED RDSI *RDSI-BRI Modo TE RDSI-PRI Modo TE ASTERISK PBX con extensiones RDSI RDSI-BRI Modo TE PBX con líneas RDSI primarias RDSI-BRI Modo NT RDSI-BRI Modo NT RDSI-PRI Modo NT PBX con líneas RDSI básicas Terminales RDSI
- 13. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Telefonía IP Protocolo IAX * TerminalIAX TerminalIAX OperadorIP PCconSoftPhone XDSL * ASTERISK-2 Asterisk-1 ActuacomoServidorpara elASTERISK-2así comoparalosTerminales ySoftPhone. ActúacomoCliente contraelOperadorIP. ActúacomoClientecontrael ASTERISK-1. Protocolo SIP * Terminal SIP Terminal SIP Operador IP PC con SoftPhone XDSL * ASTERISK - 2 ASTERISK - 1 Actua como Servidor para el ASTERISK - 2 así como para los Terminales y SoftPhone. Actúa como Agente de Usuario contra el Operador IP. Actúa como Agente de Usuario contra el ASTERISK - 1.

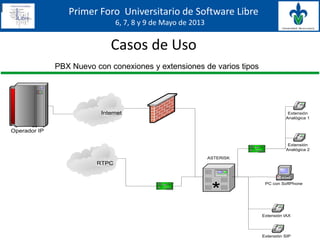

- 14. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Casos de Uso PBX Nuevo con conexiones y extensiones de varios tipos * Extensión IAX Operador IP PC con SoftPhone Internet ASTERISK RTPC Extensión SIP Extensión Analógica 1 Extensión Analógica 2
- 15. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Casos de Uso Gateway para dotar a un PBX tradicional de servicios nuevos Gateway para dotar a un PBX tradicional de nuevas extensiones * Internet ASTERISK RTPC Extensión Analógica 1 Extensión Analógica 2 Centralita Tradicional Extensión Analógica 1 Extensión Analógica 2 Centralita Tradicional Operador IP P B X P B X Posibles servicios: Conexión con Operador IP, Buzón de Voz a email, Sistema automático de respuesta, etc. * Internet ASTERISK RTPC Extensión Analógica 1 Extensión Analógica 2 Extensión Analógica 1 Extensión Analógica 2 Centralita Tradicional Operador IP Extensión IP Extensión IP 101 102 201 202 203 204 Para poder hacer esto, el PBX tradicional debería poder programarse para ello
- 16. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Casos de Uso Varias Oficinas con un Asterisk Centralizado Varias Oficinas con IPBXs interconectados * ASTERISK Extensión101 Extensión102 RTCP Internet xDSLRouter Extensión201 Extensión202 xDSLRouter Extensión301 Extensión302 xDSLRouter Extensión401 Extensión402 xDSLRouter Oficina1 Oficina2 Oficina3 Oficina4 * ASTERISK Extensión 101 Extensión 102 RTCP Internet xDSL Router Oficina 1 * ASTERISK Extensión 101 Extensión 102 xDSL Router Oficina 2 * ASTERISK Extensión 101 Extensión 102 xDSL Router Oficina 3 Provincia A Provincia B Provincia C Ciudad A Ciudad B Ciudad C Todos los Asterisk Pueden utilizar los otros Asterisk para hablar con números de las ciudades donde se encuentran. Entre ellos se pueden conectar mediante IAX o SIP, e incluso se puede montar un plan de numeración único entre todos.
- 17. Primer Foro Universitariode Software Libre 6, 7, 8 y 9 de Mayo de 2013 Experiencias vividas • Por el área de estudios, se tenían falta de conocimientos eléctricos • Cuando se hacia una llamada se podía ver en la consola de Asterisk cada movimiento. • Si se tenia un error se podría ver en que parte del código se encontraba. • Se puede utilizar un softphone para poder comunicarse mediante Asterisk. • El error mas común era escribir mal los comandos. • Otro error, se definían las extensiones en contextos incorrectos. • La conexión con la RTB siento que fue un poco mas complicado, ya que era mas fácil configurar un softphone o un IPhone.
Notas del editor
- #8 Aunque a primera vista pueda resultar un poco complicada la arquitectura de Asterisk, una vez que se mira en profundidad, nos damos cuenta la versatilidad del sistema para desarrollar cualquier nuevo canal de comunicaciones, codificadores de audio, formato de ficheros que puede controlar asterisk, así como cualquier aplicativo para realizar tareas que actualmente no se pueden realizar con Asterisk. Además la comunidad de Asterisk es tan amplia que muchas aplicaciones que ya pensemos, están desarrolladas. Basado en el núcleo de Asterisk, se van asociando módulos para ir dando versatilidad y potencia al sistema Global.
