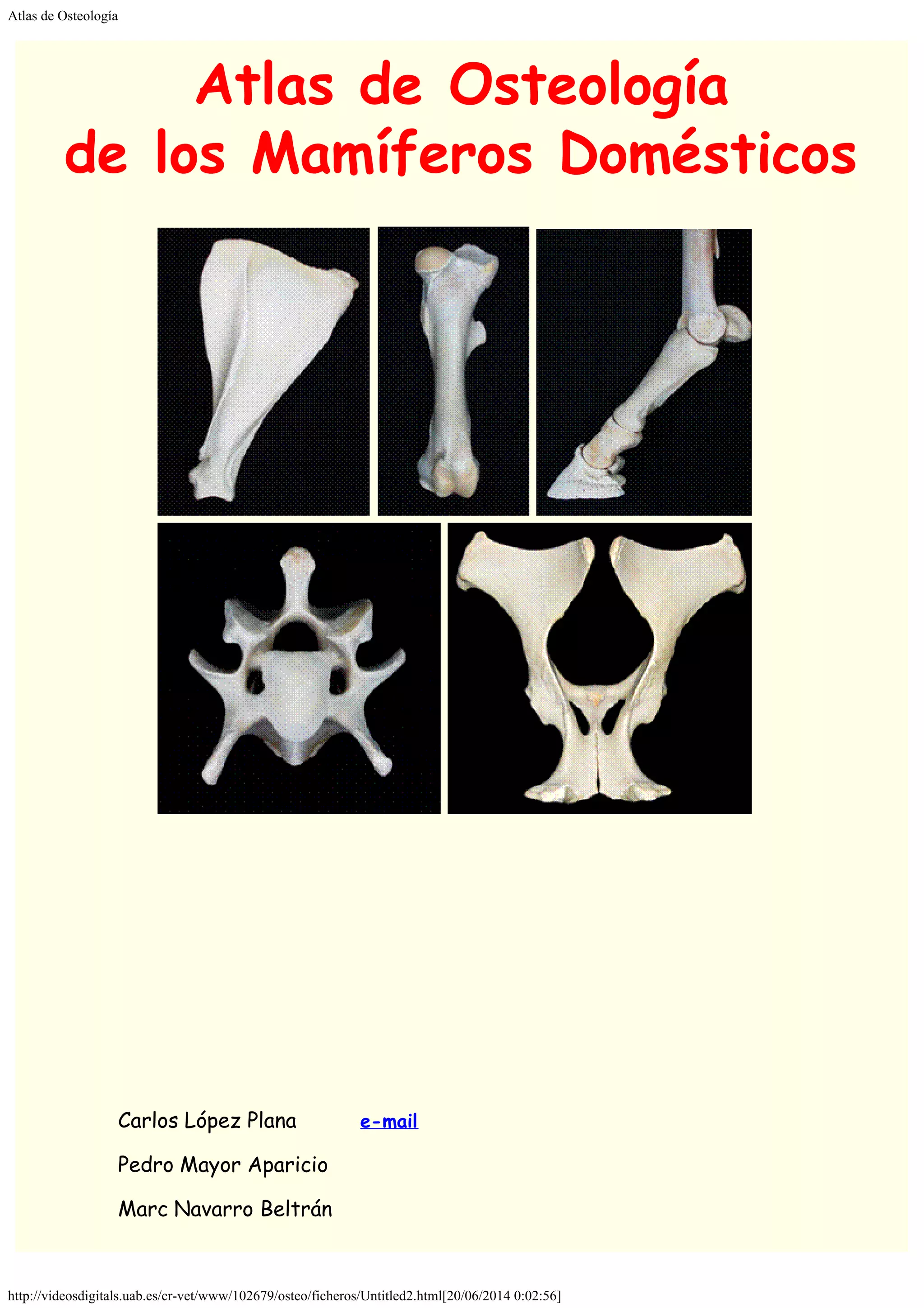

Atlas de Osteología Veterinaria

Atlas de Osteología
http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/Untitled2.html[20/06/2014 0:02:56]
de los Mamíferos Domésticos





Carlos López Plana        e-mail
Pedro Mayor Aparicio
Marc Navarro Beltrán

Ana Carretero Romay
Víctor Nacher García
Vicente Aige Gil
Manel López Béjar
Jesús Ruberte París

        Unitat d’Anatomia i Embriologia
        Departament de Sanitat i d'Anatomia Animals
        Facultat de Veterinària
        Universitat Autònoma de Barcelona

                    Copyright © 2008: Unitat d'Anatomia

-------            --

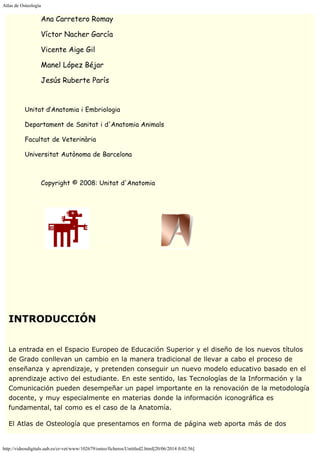

INTRODUCCIÓN

La entrada en el Espacio Europeo de Educación Superior y el diseño de los nuevos títulos
de Grado conllevan un cambio en la manera tradicional de llevar a cabo el proceso de
enseñanza y aprendizaje, y pretenden conseguir un nuevo modelo educativo basado en el
aprendizaje activo del estudiante. En este sentido, las Tecnologías de la Información y la
Comunicación pueden desempeñar un papel importante en la renovación de la metodología
docente, y muy especialmente en materias donde la información iconográfica es
fundamental, tal como es el caso de la Anatomía.

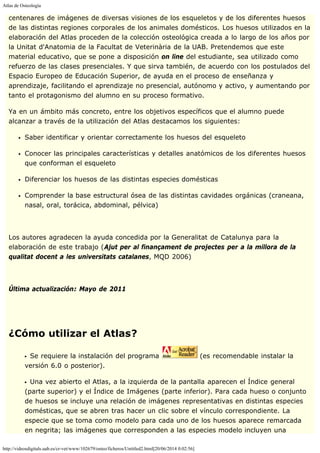

El Atlas de Osteología que presentamos en forma de página web aporta más de dos

centenares de imágenes de diversas visiones de los esqueletos y de los diferentes huesos
de las distintas regiones corporales de los animales domésticos. Los huesos utilizados en la
elaboración del Atlas proceden de la colección osteológica creada a lo largo de los años por
la Unitat d'Anatomia de la Facultat de Veterinària de la UAB. Pretendemos que este
material educativo, que se pone a disposición on line del estudiante, sea utilizado como
refuerzo de las clases presenciales. Y que sirva también, de acuerdo con los postulados del
Espacio Europeo de Educación Superior, de ayuda en el proceso de enseñanza y
aprendizaje, facilitando el aprendizaje no presencial, autónomo y activo, y aumentando por
tanto el protagonismo del alumno en su proceso formativo.
Ya en un ámbito más concreto, entre los objetivos específicos que el alumno puede
alcanzar a través de la utilización del Atlas destacamos los siguientes:
Saber identificar y orientar correctamente los huesos del esqueleto
Conocer las principales características y detalles anatómicos de los diferentes huesos
que conforman el esqueleto
Diferenciar los huesos de las distintas especies domésticas
Comprender la base estructural ósea de las distintas cavidades orgánicas (craneana,
nasal, oral, torácica, abdominal, pélvica)

Los autores agradecen la ayuda concedida por la Generalitat de Catalunya para la
elaboración de este trabajo (Ajut per al finançament de projectes per a la millora de la
qualitat docent a les universitats catalanes, MQD 2006)

Última actualización: Mayo de 2011

¿Cómo utilizar el Atlas?
Se requiere la instalación del programa (es recomendable instalar la
versión 6.0 o posterior).
Una vez abierto el Atlas, a la izquierda de la pantalla aparecen el Índice general
(parte superior) y el Índice de Imágenes (parte inferior). Para cada hueso o conjunto
de huesos se incluye una relación de imágenes representativas en distintas especies
domésticas, que se abren tras hacer un clic sobre el vínculo correspondiente. La
especie que se toma como modelo para cada uno de los huesos aparece remarcada
en negrita; las imágenes que corresponden a las especies modelo incluyen una

relación más exhaustiva de los distintos detalles y relieves anatómicos.
Cada imagen contiene una nota, que se abre mediante un doble clic del ratón. En la
nota se hace constar la información relativa a cada hueso. Una vez abiertas, las
notas pueden desplazarse por la pantalla pulsando en su barra superior y
arrastrándolas con el ratón si limitan la buena visión de alguna zona de la imagen.
La utilización del zoom permite la ampliación de la imagen hasta un cierto límite sin
una pérdida apreciable de la calidad.

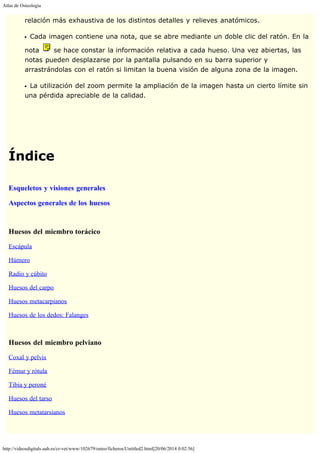

Índice

Esqueletos y visiones generales
Aspectos generales de los huesos

Huesos del miembro torácico
Escápula
Húmero
Radio y cúbito
Huesos del carpo
Huesos metacarpianos
Huesos de los dedos: Falanges

Huesos del miembro pelviano
Coxal y pelvis
Fémur y rótula
Tibia y peroné
Huesos del tarso
Huesos metatarsianos

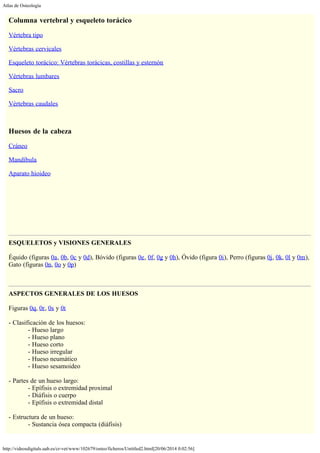

Columna vertebral y esqueleto torácico
Vértebra tipo
Vértebras cervicales
Esqueleto torácico: Vértebras torácicas, costillas y esternón
Vértebras lumbares
Sacro
Vértebras caudales

Huesos de la cabeza
Cráneo
Mandíbula
Aparato hioideo

ESQUELETOS y VISIONES GENERALES

Équido (figuras 0a, 0b, 0c y 0d), Bóvido (figuras 0e, 0f, 0g y 0h), Óvido (figura 0i), Perro (figuras 0j, 0k, 0l y 0m),
Gato (figuras 0n, 0o y 0p)

ASPECTOS GENERALES DE LOS HUESOS

Figuras 0q, 0r, 0s y 0t

- Clasificación de los huesos:
- Hueso largo
- Hueso plano
- Hueso corto
- Hueso irregular
- Hueso neumático
- Hueso sesamoideo

- Partes de un hueso largo:
- Epífisis o extremidad proximal
- Diáfisis o cuerpo
- Epífisis o extremidad distal

- Estructura de un hueso:
- Sustancia ósea compacta (diáfisis)

- Sustancia ósea esponjosa (epífisis)
- Sustancia ósea cortical (epífisis)

- Cavidad medular

- Cartílago fisario

ESCÁPULA

Équido (figuras 1a, 1b, 1c y 1d), Bóvido (figuras 1e y 1f) , Suido (figura 1g), Perro (figuras 1h y 1i), Gato (figura
1j), Conejo (figura 1k)

Anatomía comparada (figura 1l)

CARA LATERAL:
- Espina de la escápula (M. trapecio, M. omotransverso, M. deltoides)
        Tuberosidad de la espina de la escápula (Su, Eq).
- Fosa supraespinosa (M. supraespinoso)
- Fosa infraespinosa (M. infraespinoso)
- Acromion (Car, Ru):
        Apófisis hamata o unciforme (Car)
        Apófisis suprahamata o supraunciforme (Fe)

CARA COSTAL:
- Cara serrata (M. serrato ventral)
- Fosa subescapular (M. subescapular)

BORDES:
- Borde dorsal. Cartílago de la escápula (M. romboides)
- Borde craneal.
- Borde caudal (M. tríceps braquial, M. redondo mayor, M. redondo menor)

ÁNGULOS: craneal, caudal y ventral.
- Cuello de la escápula.
- Cavidad glenoidea
- Escotadura glenoidea (Eq)
- Tubérculo supraglenoideo (M. bíceps braquial)
- Apófisis coracoides (M. coracobraquial)

HÚMERO

Équido (figuras 2a, 2b, 2c, 2d), Bóvido (figuras 2e, 2f, 2g, 2h), Perro (figuras 2i, 2j), Gato (figura 2k), Conejo
(figura 2l)

Anatomía comparada (figura 2m)

Centros de osificación (figura 2n)

EXTREMO PROXIMAL:
- Cabeza del húmero
- Cuello del húmero
- Tubérculo mayor (M. supraespinoso y M. infraespinoso)
        Porción craneal

        Porción caudal
        Cresta del tubérculo mayor
- Tubérculo menor (M. supraespinoso y M. subescapular)
        Porción craneal
        Porción caudal
        Cresta del tubérculo menor
- Surco intertubercular:
        Tubérculo intermedio (Eq)
- Cara para el M. infraespinoso
- Tuberosidad para el M. redondo menor
- Línea tricipital (Cabeza lateral del M. tríceps braquial)

CUERPO
- Cara craneal: Cresta del húmero (M. braquiocefálico)
- Cara lateral:
        Tuberosidad deltoidea (M. deltoides)
        Surco del M. braquial
- Cara medial: Tuberosidad para el M. redondo mayor (y M. dorsal ancho)
- Cara caudal

EXTREMO DISTAL (CÓNDILO)
- Tróclea del húmero
- Capítulo del húmero
- Fosa coronoidea (Fe)
- Fosa radial
- Fosa del olécranon
- Epicóndilo medial
- Epicóndilo lateral
- Agujero supratroclear (Ca)
- Agujero supracondilar (Fe)

RADIO y CÚBITO

Équido (figuras 3a, 3b, 3c, 3d, 3e, 3f), Bóvido (figuras 3g y 3h) , Suido (figura 3i), Perro (figuras 3j, 3k, 3l, 3m,
3n y 3o), Gato (figura 3p), Conejo (figura 3q)

Anatomía comparada (figura 3r)

Centros de osificación (figura 3s)

RADIO

CABEZA DEL RADIO (EPÍFISIS PROXIMAL)
- Fóvea de la cabeza del radio
- Circunferencia articular
- Tuberosidad del radio (M. bíceps braquial)
- Cuello

CUERPO DEL RADIO (DIÁFISIS)
- Cara craneal
- Cara caudal:
        Cresta transversa
- Borde medial
- Borde lateral

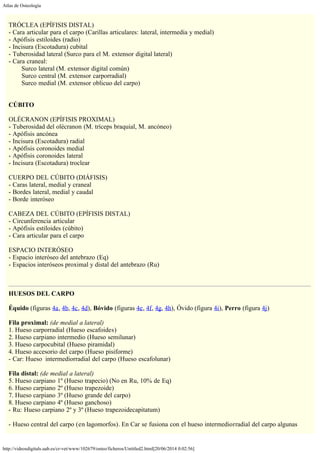

TRÓCLEA (EPÍFISIS DISTAL)
- Cara articular para el carpo (Carillas articulares: lateral, intermedia y medial)
- Apófisis estiloides (radio)
- Incisura (Escotadura) cubital
- Tuberosidad lateral (Surco para el M. extensor digital lateral)
- Cara craneal:
        Surco lateral (M. extensor digital común)
        Surco central (M. extensor carporradial)
        Surco medial (M. extensor oblicuo del carpo)

CÚBITO

OLÉCRANON (EPÍFISIS PROXIMAL)
- Tuberosidad del olécranon (M. tríceps braquial, M. ancóneo)
- Apófisis ancónea
- Incisura (Escotadura) radial
- Apófisis coronoides medial
- Apófisis coronoides lateral
- Incisura (Escotadura) troclear

CUERPO DEL CÚBITO (DIÁFISIS)
- Caras lateral, medial y craneal
- Bordes lateral, medial y caudal
- Borde interóseo

CABEZA DEL CÚBITO (EPÍFISIS DISTAL)
- Circunferencia articular
- Apófisis estiloides (cúbito)
- Cara articular para el carpo

ESPACIO INTERÓSEO
- Espacio interóseo del antebrazo (Eq)
- Espacios interóseos proximal y distal del antebrazo (Ru)

HUESOS DEL CARPO

Équido (figuras 4a, 4b, 4c, 4d), Bóvido (figuras 4e, 4f, 4g, 4h), Óvido (figura 4i), Perro (figura 4j)

Fila proximal: (de medial a lateral)
1. Hueso carporradial (Hueso escafoides)
2. Hueso carpiano intermedio (Hueso semilunar)
3. Hueso carpocubital (Hueso piramidal)
4. Hueso accesorio del carpo (Hueso pisiforme)
- Car: Hueso intermediorradial del carpo (Hueso escafolunar)

Fila distal: (de medial a lateral)
5. Hueso carpiano 1º (Hueso trapecio) (No en Ru, 10% de Eq)
6. Hueso carpiano 2º (Hueso trapezoide)
7. Hueso carpiano 3º (Hueso grande del carpo)
8. Hueso carpiano 4º (Hueso ganchoso)
- Ru: Hueso carpiano 2º y 3º (Hueso trapezoidecapitatum)

- Hueso central del carpo (en lagomorfos). En Car se fusiona con el hueso intermediorradial del carpo algunas

semanas después del nacimiento.
- Surco del carpo (Mm. flexores de los dedos)
- Hueso sesamoideo del M. abductor largo del primer dedo (Car)

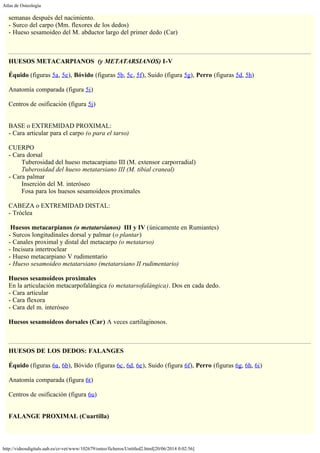

HUESOS METACARPIANOS (y METATARSIANOS) I-V
Équido (figuras 5a, 5e), Bóvido (figuras 5b, 5c, 5f), Suido (figura 5g), Perro (figuras 5d, 5h)

Anatomía comparada (figura 5i)

Centros de osificación (figura 5j)

BASE o EXTREMIDAD PROXIMAL:
- Cara articular para el carpo (o para el tarso)

CUERPO
- Cara dorsal
        Tuberosidad del hueso metacarpiano III (M. extensor carporradial)
        Tuberosidad del hueso metatarsiano III (M. tibial craneal)
- Cara palmar
        Inserción del M. interóseo
        Fosa para los huesos sesamoideos proximales

CABEZA o EXTREMIDAD DISTAL:
- Tróclea

Huesos metacarpianos (o metatarsianos) III y IV (únicamente en Rumiantes)
- Surcos longitudinales dorsal y palmar (o plantar)
- Canales proximal y distal del metacarpo (o metatarso)
- Incisura intertroclear
- Hueso metacarpiano V rudimentario
- Hueso sesamoideo metatarsiano (metatarsiano II rudimentario)

Huesos sesamoideos proximales
En la articulación metacarpofalángica (o metatarsofalángica). Dos en cada dedo.
- Cara articular
- Cara flexora
- Cara del m. interóseo

Huesos sesamoideos dorsales (Car) A veces cartilaginosos.

HUESOS DE LOS DEDOS: FALANGES

Équido (figuras 6a, 6b), Bóvido (figuras 6c, 6d, 6e), Suido (figura 6f), Perro (figuras 6g, 6h, 6i)

Anatomía comparada (figura 6t)

Centros de osificación (figura 6u)

FALANGE PROXIMAL (Cuartilla)

Équido (figuras 6j, 6k)

BASE
- Fóvea articular

CUERPO
- Trígono de la falange proximal (lig. sesamoideos distales)

CABEZA

FALANGE MEDIA (Corona)

Équido (figuras 6l, 6m)

BASE
- Fóvea articular
- Apófisis extensora (M. extensor digital común)
- Tuberosidad flexora

CUERPO

CABEZA

FALANGE DISTAL (Hueso ungular, Tejuelo)

Équido (figuras 6n, 6o, 6p, 6q), Bóvido (6r), Perro (6s)

CARA PARIETAL
- Surcos parietales medial y lateral
- Apófisis palmares (o plantares) medial y lateral
Agujeros o incisuras de las apófisis palmares (o plantares)

CARA ARTICULAR
- Cara articular sesamoidea (hueso sesamoideo distal)

CARA SOLEAR
- Cara flexora
- Línea semilunar
- Plano cutáneo
- Surcos soleares medial y lateral
- Agujeros soleares medial y lateral
- Canal solear
- Borde coronario
- Apófisis extensora (M. extensor digital común)
- Borde solear
- Crena

En Rumiantes y Suidos
- Cara axial y agujero axial
- Borde dorsal
- Tubérculo flexor

En carnívoros: Hueso unguicular
- Cresta unguicular
- Surco unguicular

- Apófisis unguicular
- Tubérculo flexor

Hueso sesamoideo distal
- Cara articular
- Cara flexora

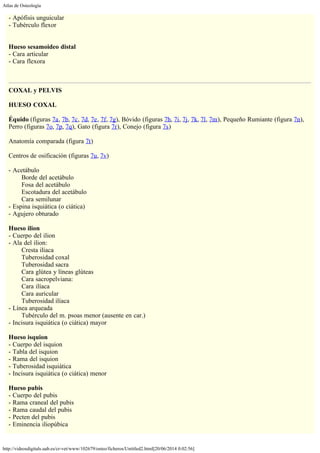

COXAL y PELVIS

HUESO COXAL

Équido (figuras 7a, 7b, 7c, 7d, 7e, 7f, 7g), Bóvido (figuras 7h, 7i, 7j, 7k, 7l, 7m), Pequeño Rumiante (figura 7n),
Perro (figuras 7o, 7p, 7q), Gato (figura 7r), Conejo (figura 7s)

Anatomía comparada (figura 7t)

Centros de osificación (figuras 7u, 7v)

- Acetábulo
        Borde del acetábulo
        Fosa del acetábulo
        Escotadura del acetábulo
        Cara semilunar
- Espina isquiática (o ciática)
- Agujero obturado

Hueso ilion
- Cuerpo del ilion
- Ala del ilion:
        Cresta ilíaca
        Tuberosidad coxal
        Tuberosidad sacra
        Cara glútea y líneas glúteas
        Cara sacropelviana:
        Cara ilíaca
        Cara auricular
        Tuberosidad ilíaca
- Línea arqueada
        Tubérculo del m. psoas menor (ausente en car.)
- Incisura isquiática (o ciática) mayor

Hueso isquion
- Cuerpo del isquion
- Tabla del isquion
- Rama del isquion
- Tuberosidad isquiática
- Incisura isquiática (o ciática) menor

Hueso pubis
- Cuerpo del pubis
- Rama craneal del pubis
- Rama caudal del pubis
- Pecten del pubis
- Eminencia iliopúbica

- Tubérculo púbico dorsal (macho, Eq.)
- Tubérculo púbico ventral
- Surco del ligamento accesorio del fémur (Eq.)

HUESOS DE LA PELVIS: Huesos coxales + Hueso sacro (Figuras 7x, 7y, 7z)

- Arco isquiático
- Cresta sinfisaria (bo)
- Cavidad pelviana:
        Abertura craneal de la pelvis
        Abertura caudal de la pelvis
        Suelo óseo de la pelvis
- Línea terminal
- Diámetro conjugado
- Diámetro transverso
- Diámetro vertical
- Eje de la pelvis
- Inclinación de la pelvis

FÉMUR

Équido (figuras 8a, 8b, 8c, 8d, 8e, 8f), Bóvido (figuras 8g, 8h), Suido (figura 8i), Perro (figuras 8j, 8k, 8l, 8m),
Gato (figura 8n), Conejo (figura 8o)

Anatomía comparada (figura 8p)

Centros de osificación (figura 8q)

EXTREMO PROXIMAL
- Cabeza del fémur
        Fóvea de la cabeza
- Cuello del fémur
- Trocánter mayor: (Mm. glúteos medio y profundo)
        Partes craneal y caudal. Incisura trocantérica (eq.)
- Fosa trocantérica
- Trocánter menor (M. iliopsoas)
- Tercer trocánter (eq.) (M. glúteo superficial)
- Línea intertrocantérica
- Cresta intertrocantérica

CUERPO
- Cara áspera (Mm. adductores). Labio lateral y labio medial
- Tuberosidad bicipital (eq.) (M. bíceps femoral)
- Fosa supracondílea (ausente car.) (M. flexor digital superficial)
- Tuberosidades supracondíleas lateral y medial (M. gastrocnemio)
- Cara poplítea

EXTREMO DISTAL
- Cóndilos medial y lateral
- Epicóndilos medial y lateral
- Caras articulares para los sesamoideos medial y lateral (car.) (Huesos sesamoideos del M. gastrocnemio)
- Fosa extensora (M. extensor digital largo)
- Fosa del músculo poplíteo

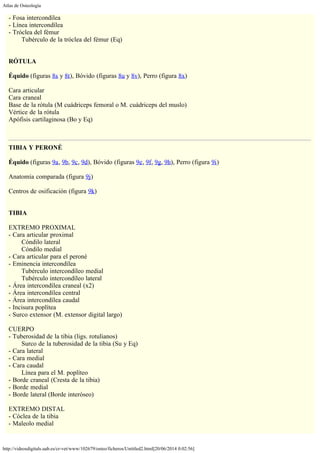

- Fosa intercondílea
- Línea intercondílea
- Tróclea del fémur
        Tubérculo de la tróclea del fémur (Eq)

RÓTULA

Équido (figuras 8s y 8t), Bóvido (figuras 8u y 8v), Perro (figura 8x)

Cara articular
Cara craneal
Base de la rótula (M cuádriceps femoral o M. cuádriceps del muslo)
Vértice de la rótula
Apófisis cartilaginosa (Bo y Eq)

TIBIA Y PERONÉ

Équido (figuras 9a, 9b, 9c, 9d), Bóvido (figuras 9e, 9f, 9g, 9h), Perro (figura 9i)

Anatomía comparada (figura 9j)

Centros de osificación (figura 9k)

TIBIA

EXTREMO PROXIMAL
- Cara articular proximal
        Cóndilo lateral
        Cóndilo medial
- Cara articular para el peroné
- Eminencia intercondílea
        Tubérculo intercondíleo medial
        Tubérculo intercondíleo lateral
- Área intercondílea craneal (x2)
- Área intercondílea central
- Área intercondílea caudal
- Incisura poplítea
- Surco extensor (M. extensor digital largo)

CUERPO
- Tuberosidad de la tibia (ligs. rotulianos)
        Surco de la tuberosidad de la tibia (Su y Eq)
- Cara lateral
- Cara medial
- Cara caudal
        Línea para el M. poplíteo
- Borde craneal (Cresta de la tibia)
- Borde medial
- Borde lateral (Borde interóseo)

EXTREMO DISTAL
- Cóclea de la tibia
- Maleolo medial

        Surco maleolar (M. flexor digital medial y M. tibial caudal en Car.)
- Maleolo lateral (Eq)
        Surco maleolar (M. extensor digital lateral)
- Incisura peronea

PERONÉ

- Cabeza del peroné
        Cara articular de la cabeza del peroné
- Cuello del peroné
- Cuerpo del peroné (principalmente Car y Su).
        Bordes craneal, caudal, medial y lateral
        Caras medial, lateral y caudal
- Maléolo lateral. Hueso maleolar en Ru
        Caras articulares maleolares
        Surco maleolar (M. extensor digital lateral + M. peroneo largo) (Ru y Su)
        Surco para el tendón del m. peroneo largo (Car)
        Surco para los tendones de los mm. extensor digital lateral y peroneo corto (Car)

HUESOS DEL TARSO

Équido (figuras 10a, 10b, 10c, 10d, 10e, 10f), Bóvido (figuras 10g, 10h, 10i, 10j), Perro (figura 10k)

Anatomía comparada (figura 10l)

1. Calcáneo
        Tuberosidad del calcáneo
        Sustentáculo del astrágalo
        Apófisis coracoides
        Surco para el tendón del M flexor digital lateral
2. Astrágalo
        Tróclea
        Trócleas proximal y distal (Rum y Su)
        Cabeza, cuello y cuerpo del astrágalo (Car)
3. Hueso central del tarso (Hueso navicular)
4. Hueso tarsiano 1º (Hueso cuneiforme medial)
5. Hueso tarsiano 2º (Hueso cuneiforme intermedio)
6. Hueso tarsiano 3º (Hueso cuneiforme lateral)
7. Hueso tarsiano 4º (Hueso cuboideo)

- Équidos. Fusión de los huesos tarsianos 1º y 2º: Hueso tarsiano 1º y 2º (Hueso cuneiforme mediointermedio)
- Rumiantes:
        Fusión de los huesos central del tarso y tarsiano 4º: Hueso centrotarsal (Hueso naviculocuboideo)
        Fusión de los huesos tarsianos 2º y 3º: Hueso tarsiano 2º y 3º (Hueso cuneiforme intermediolateral)
- Seno del tarso (espacio entre el calcáneo y el astrágalo)

COLUMNA VERTEBRAL y ESQUELETO TORÁCICO
VÉRTEBRA TIPO (figuras 11a, 11b, 11c, 11d, 11e)

Cuerpo vertebral:
- Extremidad craneal o cabeza de la vértebra
- Extremidad caudal o fosa de la vértebra

- Cresta ventral

Arco vertebral:
- Pedículo del arco vertebral
- Lámina del arco vertebral

Agujeros:
- Agujero vertebral- Canal vertebral
- Espacio interarcual
- Incisuras vertebrales craneal y caudal
- Agujero intervertebral
- Agujero vertebral lateral

Apófisis:
- Apófisis espinosa
- Apófisis transversa
- Apófisis articulares craneal y caudal
- Apófisis accesoria (en vértebras torácicas caudales en Su y Car, y en las lumbares en Car)
- Apófisis mamilar (en vértebras torácicas y lumbares)

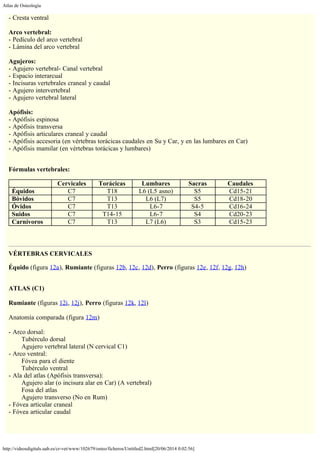

Fórmulas vertebrales:
Cervicales Torácicas Lumbares Sacras Caudales
Équidos C7 T18 L6 (L5 asno) S5 Cd15-21
Bóvidos C7 T13 L6 (L7) S5 Cd18-20
Óvidos C7 T13 L6-7 S4-5 Cd16-24
Suidos C7 T14-15 L6-7 S4 Cd20-23
Carnívoros C7 T13 L7 (L6) S3 Cd15-23

VÉRTEBRAS CERVICALES
Équido (figura 12a), Rumiante (figuras 12b, 12c, 12d), Perro (figuras 12e, 12f, 12g, 12h)

ATLAS (C1)

Rumiante (figuras 12i, 12j), Perro (figuras 12k, 12l)

Anatomía comparada (figura 12m)

- Arco dorsal:
        Tubérculo dorsal
        Agujero vertebral lateral (N cervical C1)
- Arco ventral:
        Fóvea para el diente
        Tubérculo ventral
- Ala del atlas (Apófisis transversa):
        Agujero alar (o incisura alar en Car) (A vertebral)
        Fosa del atlas
        Agujero transverso (No en Rum)
- Fóvea articular craneal
- Fóvea articular caudal

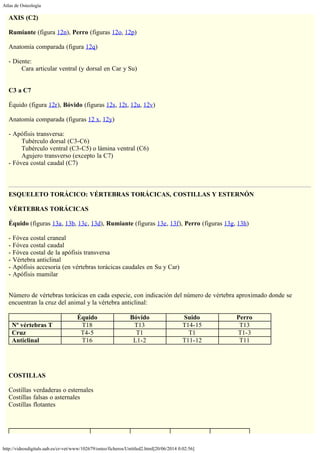

AXIS (C2)

Rumiante (figura 12n), Perro (figuras 12o, 12p)

Anatomía comparada (figura 12q)

- Diente:
        Cara articular ventral (y dorsal en Car y Su)

C3 a C7

Équido (figura 12r), Bóvido (figuras 12s, 12t, 12u, 12v)

Anatomía comparada (figuras 12 x, 12y)

- Apófisis transversa:
        Tubérculo dorsal (C3-C6)
        Tubérculo ventral (C3-C5) o lámina ventral (C6)
        Agujero transverso (excepto la C7)
- Fóvea costal caudal (C7)

ESQUELETO TORÁCICO: VÉRTEBRAS TORÁCICAS, COSTILLAS Y ESTERNÓN

VÉRTEBRAS TORÁCICAS

Équido (figuras 13a, 13b, 13c, 13d), Rumiante (figuras 13e, 13f), Perro (figuras 13g, 13h)

- Fóvea costal craneal
- Fóvea costal caudal
- Fóvea costal de la apófisis transversa
- Vértebra anticlinal
- Apófisis accesoria (en vértebras torácicas caudales en Su y Car)
- Apófisis mamilar

Número de vértebras torácicas en cada especie, con indicación del número de vértebra aproximado donde se
encuentran la cruz del animal y la vértebra anticlinal:

Équido Bóvido Suido Perro
Nº vértebras T T18 T13 T14-15 T13
Cruz T4-5 T1 T1 T1-3
Anticlinal T16 L1-2 T11-12 T11

COSTILLAS

Costillas verdaderas o esternales
Costillas falsas o asternales
Costillas flotantes

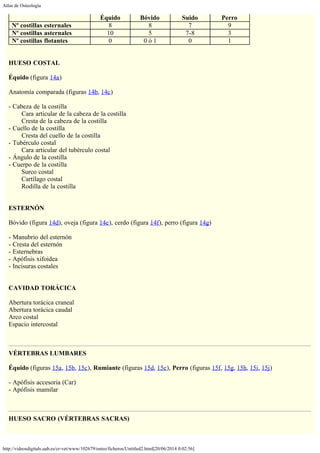

Équido Bóvido Suido Perro
Nº costillas esternales 8 8 7 9
Nº costillas asternales 10 5 7-8 3
Nº costillas flotantes 0 0 ó 1 0 1

HUESO COSTAL

Équido (figura 14a)

Anatomía comparada (figuras 14b, 14c)

- Cabeza de la costilla
        Cara articular de la cabeza de la costilla
        Cresta de la cabeza de la costilla
- Cuello de la costilla
        Cresta del cuello de la costilla
- Tubérculo costal
        Cara articular del tubérculo costal
- Ángulo de la costilla
- Cuerpo de la costilla
        Surco costal
        Cartílago costal
        Rodilla de la costilla

ESTERNÓN

Bóvido (figura 14d), oveja (figura 14e), cerdo (figura 14f), perro (figura 14g)

- Manubrio del esternón
- Cresta del esternón
- Esternebras
- Apófisis xifoidea
- Incisuras costales

CAVIDAD TORÁCICA

Abertura torácica craneal
Abertura torácica caudal
Arco costal
Espacio intercostal

VÉRTEBRAS LUMBARES

Équido (figuras 15a, 15b, 15c), Rumiante (figuras 15d, 15e), Perro (figuras 15f, 15g, 15h, 15i, 15j)

- Apófisis accesoria (Car)
- Apófisis mamilar

HUESO SACRO (VÉRTEBRAS SACRAS)

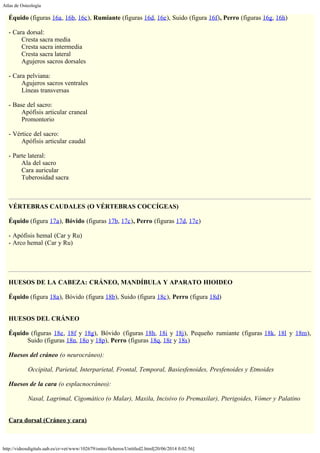

Équido (figuras 16a, 16b, 16c), Rumiante (figuras 16d, 16e), Suido (figura 16f), Perro (figuras 16g, 16h)

- Cara dorsal:
        Cresta sacra media
        Cresta sacra intermedia
        Cresta sacra lateral
        Agujeros sacros dorsales

- Cara pelviana:
        Agujeros sacros ventrales
        Líneas transversas

- Base del sacro:
        Apófisis articular craneal
        Promontorio

- Vértice del sacro:
        Apófisis articular caudal

- Parte lateral:
        Ala del sacro
        Cara auricular
        Tuberosidad sacra

VÉRTEBRAS CAUDALES (O VÉRTEBRAS COCCÍGEAS)

Équido (figura 17a), Bóvido (figuras 17b, 17c), Perro (figuras 17d, 17e)

- Apófisis hemal (Car y Ru)
- Arco hemal (Car y Ru)

HUESOS DE LA CABEZA: CRÁNEO, MANDÍBULA Y APARATO HIOIDEO

Équido (figura 18a), Bóvido (figura 18b), Suido (figura 18c), Perro (figura 18d)

HUESOS DEL CRÁNEO

Équido (figuras 18e, 18f y 18g), Bóvido (figuras 18h, 18i y 18j), Pequeño rumiante (figuras 18k, 18l y 18m),
Suido (figuras 18n, 18o y 18p), Perro (figuras 18q, 18r y 18s)

Huesos del cráneo (o neurocráneo):

            Occipital, Parietal, Interparietal, Frontal, Temporal, Basiesfenoides, Presfenoides y Etmoides

Huesos de la cara (o esplacnocráneo):

            Nasal, Lagrimal, Cigomático (o Malar), Maxila, Incisivo (o Premaxilar), Pterigoides, Vómer y Palatino

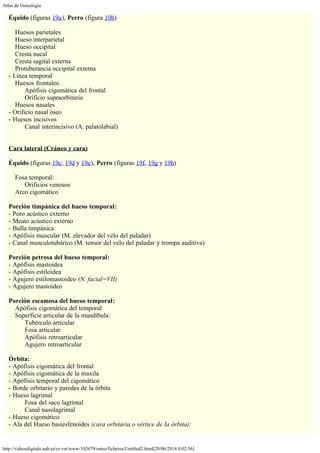

Cara dorsal (Cráneo y cara)

Équido (figuras 19a), Perro (figura 19b)

Huesos parietales
Hueso interparietal
Hueso occipital
Cresta nucal
Cresta sagital externa
Protuberancia occipital externa
- Línea temporal
Huesos frontales:
Apófisis cigomática del frontal
          Orificio supraorbitario
Huesos nasales
- Orificio nasal óseo
- Huesos incisivos
Canal interincisivo (A. palatolabial)

Cara lateral (Cráneo y cara)

Équido (figuras 19c, 19d y 19e), Perro (figuras 19f, 19g y 19h)

Fosa temporal:
Orificios venosos
Arco cigomático

Porción timpánica del hueso temporal:
- Poro acústico externo
- Meato acústico externo
- Bulla timpánica
- Apófisis muscular (M. elevador del velo del paladar)
- Canal musculotubárico (M. tensor del velo del paladar y trompa auditiva)

Porción petrosa del hueso temporal:
- Apófisis mastoidea
- Apófisis estiloidea
- Agujero estilomastoideo (N. facial=VII)
- Agujero mastoideo

Porción escamosa del hueso temporal:
Apófisis cigomática del temporal
Superficie articular de la mandíbula:
Tubérculo articular
Fosa articular
Apófisis retroarticular
Agujero retroarticular

Órbita:
- Apófisis cigomática del frontal
- Apófisis cigomática de la maxila
- Apófisis temporal del cigomático
- Borde orbitario y paredes de la órbita
- Hueso lagrimal
Fosa del saco lagrimal
Canal nasolagrimal
- Hueso cigomático
- Ala del Hueso basiesfenoides (cara orbitaria o vértice de la órbita):

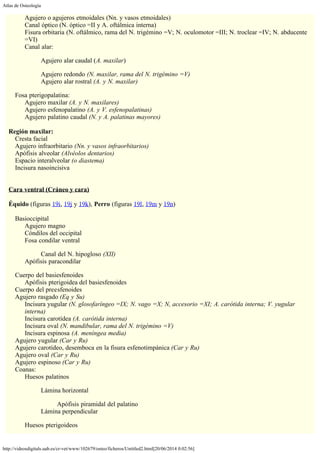

Agujero o agujeros etmoidales (Nn. y vasos etmoidales)
Canal óptico (N. óptico =II y A. oftálmica interna)
Fisura orbitaria (N. oftálmico, rama del N. trigémino =V; N. oculomotor =III; N. troclear =IV; N. abducente
=VI)
Canal alar:
Agujero alar caudal (A. maxilar)
Agujero redondo (N. maxilar, rama del N. trigémino =V)
Agujero alar rostral (A. y N. maxilar)
Fosa pterigopalatina:
Agujero maxilar (A. y N. maxilares)
Agujero esfenopalatino (A. y V. esfenopalatinas)
Agujero palatino caudal (N. y A. palatinas mayores)

Región maxilar:
Cresta facial
Agujero infraorbitario (Nn. y vasos infraorbitarios)
Apófisis alveolar (Alvéolos dentarios)
Espacio interalveolar (o diastema)
Incisura nasoincisiva

Cara ventral (Cráneo y cara)

Équido (figuras 19i, 19j y 19k), Perro (figuras 19l, 19m y 19n)

Basioccipital
Agujero magno
Cóndilos del occipital
Fosa condilar ventral
Canal del N. hipogloso (XII)
Apófisis paracondilar
Cuerpo del basiesfenoides
Apófisis pterigoidea del basiesfenoides
Cuerpo del preesfenoides
Agujero rasgado (Eq y Su)
Incisura yugular (N. glosofaríngeo =IX; N. vago =X; N, accesorio =XI; A. carótida interna; V. yugular
interna)
Incisura carotídea (A. carótida interna)
Incisura oval (N. mandibular, rama del N. trigémino =V)
Incisura espinosa (A. meníngea media)
Agujero yugular (Car y Ru)
Agujero carotídeo, desemboca en la fisura esfenotimpánica (Car y Ru)
Agujero oval (Car y Ru)
Agujero espinoso (Car y Ru)
Coanas:
Huesos palatinos
Lámina horizontal
Apófisis piramidal del palatino
Lámina perpendicular
Huesos pterigoideos

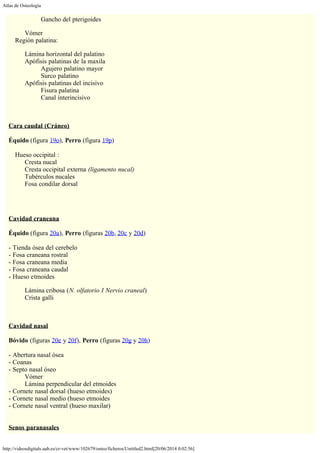

Gancho del pterigoides
Vómer
Región palatina:
Lámina horizontal del palatino
Apófisis palatinas de la maxila
Agujero palatino mayor
Surco palatino
Apófisis palatinas del incisivo
Fisura palatina
Canal interincisivo

Cara caudal (Cráneo)

Équido (figura 19o), Perro (figura 19p)

Hueso occipital :
Cresta nucal
Cresta occipital externa (ligamento nucal)
Tubérculos nucales
Fosa condilar dorsal

Cavidad craneana

Équido (figura 20a), Perro (figuras 20b, 20c y 20d)

- Tienda ósea del cerebelo
- Fosa craneana rostral
- Fosa craneana media
- Fosa craneana caudal
- Hueso etmoides
Lámina cribosa (N. olfatorio I Nervio craneal)
Crista galli

Cavidad nasal

Bóvido (figuras 20e y 20f), Perro (figuras 20g y 20h)

- Abertura nasal ósea
- Coanas
- Septo nasal óseo
Vómer
Lámina perpendicular del etmoides
- Cornete nasal dorsal (hueso etmoides)
- Cornete nasal medio (hueso etmoides
- Cornete nasal ventral (hueso maxilar)

Senos paranasales

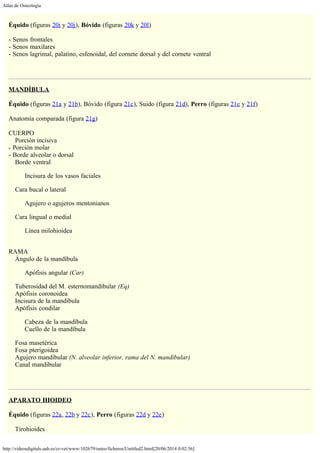

Équido (figuras 20i y 20j), Bóvido (figuras 20k y 20l)

- Senos frontales
- Senos maxilares
- Senos lagrimal, palatino, esfenoidal, del cornete dorsal y del cornete ventral

MANDÍBULA

Équido (figuras 21a y 21b), Bóvido (figura 21c), Suido (figura 21d), Perro (figuras 21e y 21f)

Anatomía comparada (figura 21g)

CUERPO
Porción incisiva
- Porción molar
- Borde alveolar o dorsal
Borde ventral
Incisura de los vasos faciales
Cara bucal o lateral
Agujero o agujeros mentonianos
Cara lingual o medial
Línea milohioidea

RAMA
Ángulo de la mandíbula
Apófisis angular (Car)
Tuberosidad del M. esternomandibular (Eq)
Apófisis coronoidea
Incisura de la mandíbula
Apófisis condilar
Cabeza de la mandíbula
Cuello de la mandíbula
Fosa masetérica
Fosa pterigoidea
Agujero mandibular (N. alveolar inferior, rama del N. mandibular)
Canal mandibular

APARATO HIOIDEO

Équido (figuras 22a, 22b y 22c), Perro (figuras 22d y 22e)

Tirohioides

Basihioides
Apófisis lingual (ru, eq)
Ceratohioides
Epihioides
Estilohioides
Timpanohioides

BIBLIOGRAFÍA

Barone R. (1976): Anatomie Comparée des Mammifères Domestiques. Tome I: Atlas y texto. Ostéologie. Ed.
Vigot Fréres

Dyce K.M., W.O. Sack y C.J.G. Wensing (1999): Anatomía veterinaria. Ed. McGrawHill Interamericana

König H.E. y H.G. Liebich (2004): Anatomía de los animales domésticos. Tomo1:Aparato Locomotor. Ed. Médica
Panamericana
López-Plana C., J. Rutllant y M. López-Béjar: Músculos de los miembros del perro. Atlas virtual.
http://minnie.uab.es/~veteri/21197/atlas/inicio.htm
López-Plana C., M. López-Béjar: Músculos del perro: cuello, tronco y cola. Atlas virtual.
http://minnie.uab.es/~veteri/21202/atlas_virtual/primera.html
López-Plana C., P. Mayor, I. García-Ispierto y M. López-Béjar: La cabeza del perro. Atlas virtual.
http://minnie.uab.es/~veteri/21202/webcabeza/inicio.html
Nickel R., A. Schummer y E. Seiferle (1986): The Anatomy of the Domestic Mammals. Vol. 1: The locomotor
system of the domestic animals. Ed. Paul Parey
Ruberte J., J. Sautet (1995). Atlas de Anatomía del Perro y del Gato. Volumen 1. Cabeza. Ed. Multimédica
Ruberte J., J. Sautet (1996). Atlas de Anatomía del Perro y del Gato. Volumen 2. Tórax y Miembro Torácico. Ed.
Multimédica

Ruberte J., J. Sautet (1998). Atlas de Anatomía del Perro y del Gato. Volumen 3. Abdomen, Pelvis y Miembro
Pelviano. Ed. Multimédica

Schaller O., editor (1996). Nomenclatura anatómica veterinaria ilustrada. Ed. Acribia

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00a.pdf[20/06/2014 0:03:18]
Documento seguro incrustado
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00a.pdf es un documento
seguro que se ha incrustado en este documento. Haga doble clic en el pin para visualizar.

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00b.pdf[20/06/2014 0:03:41]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00b.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00c.pdf[20/06/2014 0:03:58]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00c.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00d.pdf[20/06/2014 0:04:18]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00d.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00e.pdf[20/06/2014 0:04:36]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00e.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00f.pdf[20/06/2014 0:04:52]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00f.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00g.pdf[20/06/2014 0:05:07]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00g.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00h.pdf[20/06/2014 0:05:21]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00h.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00i.pdf[20/06/2014 0:05:43]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00i.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00j.pdf[20/06/2014 0:05:58]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00j.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00k.pdf[20/06/2014 0:06:41]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00k.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00l.pdf[20/06/2014 0:07:01]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00l.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00m.pdf[20/06/2014 0:07:17]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00m.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00n.pdf[20/06/2014 0:07:37]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00n.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00o.pdf[20/06/2014 0:07:46]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00o.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00p.pdf[20/06/2014 0:07:55]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00p.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00q.pdf[20/06/2014 0:08:17]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00q.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00r.pdf[20/06/2014 0:08:27]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00r.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00s.pdf[20/06/2014 0:08:40]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00s.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00t.pdf[20/06/2014 0:08:59]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/00t.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/06u.pdf[20/06/2014 0:20:07]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/06u.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07v.pdf[20/06/2014 0:26:17]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07v.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07x.pdf[20/06/2014 0:26:24]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07x.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07y.pdf[20/06/2014 0:26:31]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/07y.pdf es un documento

http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/12y.pdf[20/06/2014 0:32:54]
El archivo http://videosdigitals.uab.es/cr-vet/www/102679/osteo/ficheros/12y.pdf es un documento

Atlas de Osteología Veterinaria

Más contenido relacionado

La actualidad más candente

Similar a Atlas de Osteología Veterinaria

Atlas de Osteología Veterinaria
