El documento detalla la clasificación y mecanismos del armamento menor, incluyendo tipos de cierres, percusiones y sistemas de alimentación que garantizan el funcionamiento óptimo del arma. También se aborda la importancia de la seguridad, el mantenimiento y la conservación de las armas para asegurar su efectividad y prolongar su vida útil. Finalmente, se mencionan los diferentes mecanismos de puntería y su rol crucial en la precisión del disparo.

1. TITULO:CLASIFICACION
DEL ARMAMENTO
MENOR
AL1:CHIQUEZ AYALA SEBASTIAN
ESPECIALIDAD:T/MAMP
TUTOR:TCOJS/MAMP YLBERTO
HUERTAS YARLEQUE
TCOJS/MAMP YLBERTO HUERT
AÑO:2024

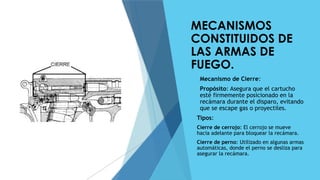

2. MECANISMOS
CONSTITUIDOS DE
LAS ARMAS DE
FUEGO.
 Mecanismo de Cierre:
 Propósito: Asegura que el cartucho
esté firmemente posicionado en la
recámara durante el disparo, evitando
que se escape gas o proyectiles.
 Tipos:
 Cierre de cerrojo: El cerrojo se mueve
hacia adelante para bloquear la recámara.
 Cierre de perno: Utilizado en algunas armas
automáticas, donde el perno se desliza para
asegurar la recámara.

3.  Mecanismo de Percusión:
 Propósito: Impacta el cartucho para
iniciar la detonación del fulminante.
 Tipos:
 Percusión central: El percutor golpea
el centro del cartucho.
 Percusión anular: El percutor golpea
el borde del cartucho.

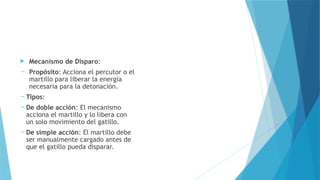

4.  Mecanismo de Disparo:
 Propósito: Acciona el percutor o el
martillo para liberar la energía
necesaria para la detonación.
 Tipos:
 De doble acción: El mecanismo
acciona el martillo y lo libera con
un solo movimiento del gatillo.
 De simple acción: El martillo debe
ser manualmente cargado antes de
que el gatillo pueda disparar.

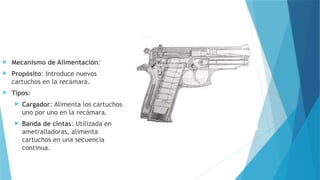

5.  Mecanismo de Alimentación:
 Propósito: Introduce nuevos
cartuchos en la recámara.
 Tipos:
 Cargador: Alimenta los cartuchos
uno por uno en la recámara.
 Banda de cintas: Utilizada en
ametralladoras, alimenta
cartuchos en una secuencia
continua.

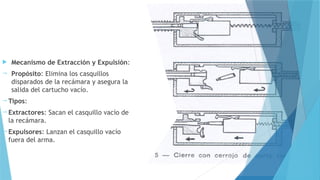

6.  Mecanismo de Extracción y Expulsión:
 Propósito: Elimina los casquillos
disparados de la recámara y asegura la
salida del cartucho vacío.
 Tipos:
 Extractores: Sacan el casquillo vacío de
la recámara.
 Expulsores: Lanzan el casquillo vacío
fuera del arma.

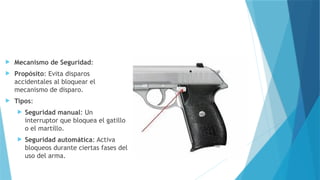

7.  Mecanismo de Seguridad:
 Propósito: Evita disparos
accidentales al bloquear el
mecanismo de disparo.
 Tipos:
 Seguridad manual: Un
interruptor que bloquea el gatillo
o el martillo.
 Seguridad automática: Activa
bloqueos durante ciertas fases del
uso del arma.

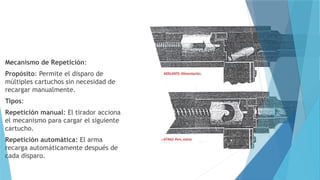

8. Mecanismo de Repetición:
Propósito: Permite el disparo de
múltiples cartuchos sin necesidad de
recargar manualmente.
Tipos:
Repetición manual: El tirador acciona
el mecanismo para cargar el siguiente
cartucho.
Repetición automática: El arma
recarga automáticamente después de
cada disparo.

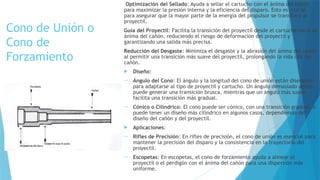

9. Cono de Unión o
Cono de
Forzamiento
Optimización del Sellado: Ayuda a sellar el cartucho con el ánima del cañón
para maximizar la presión interna y la eficiencia del disparo. Esto es crucial
para asegurar que la mayor parte de la energía del propulsor se transfiera al
proyectil.
Guía del Proyectil: Facilita la transición del proyectil desde el cartucho hacia el
ánima del cañón, reduciendo el riesgo de deformación del proyectil y
garantizando una salida más precisa.
Reducción del Desgaste: Minimiza el desgaste y la abrasión del ánima del cañón
al permitir una transición más suave del proyectil, prolongando la vida útil del
cañón.
 Diseño:
 Ángulo del Cono: El ángulo y la longitud del cono de unión están diseñados
para adaptarse al tipo de proyectil y cartucho. Un ángulo demasiado agudo
puede generar una transición brusca, mientras que un ángulo más suave
facilita una transición más gradual.
 Cónico o Cilíndrico: El cono puede ser cónico, con una transición gradual, o
puede tener un diseño más cilíndrico en algunos casos, dependiendo del
diseño del cañón y del proyectil.
 Aplicaciones:
 Rifles de Precisión: En rifles de precisión, el cono de unión es esencial para
mantener la precisión del disparo y la consistencia en la trayectoria del
proyectil.
 Escopetas: En escopetas, el cono de forzamiento ayuda a alinear el
proyectil o el perdigón con el ánima del cañón para una dispersión más
uniforme.

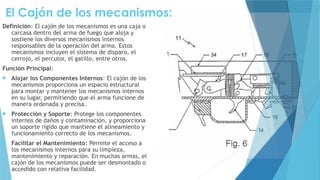

10. El Cajón de los mecanismos:
Definición: El cajón de los mecanismos es una caja o
carcasa dentro del arma de fuego que aloja y
sostiene los diversos mecanismos internos
responsables de la operación del arma. Estos
mecanismos incluyen el sistema de disparo, el
cerrojo, el percutor, el gatillo, entre otros.
Función Principal:
 Alojar los Componentes Internos: El cajón de los
mecanismos proporciona un espacio estructural
para montar y mantener los mecanismos internos
en su lugar, permitiendo que el arma funcione de
manera ordenada y precisa.
 Protección y Soporte: Protege los componentes
internos de daños y contaminación, y proporciona
un soporte rígido que mantiene el alineamiento y
funcionamiento correcto de los mecanismos.
 Facilitar el Mantenimiento: Permite el acceso a
los mecanismos internos para su limpieza,
mantenimiento y reparación. En muchas armas, el
cajón de los mecanismos puede ser desmontado o
accedido con relativa facilidad.

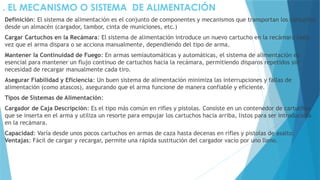

11. . EL MECANISMO O SISTEMA DE ALIMENTACIÓN
Definición: El sistema de alimentación es el conjunto de componentes y mecanismos que transportan los cartuchos
desde un almacén (cargador, tambor, cinta de municiones, etc.)
Cargar Cartuchos en la Recámara: El sistema de alimentación introduce un nuevo cartucho en la recámara cada
vez que el arma dispara o se acciona manualmente, dependiendo del tipo de arma.
Mantener la Continuidad de Fuego: En armas semiautomáticas y automáticas, el sistema de alimentación es
esencial para mantener un flujo continuo de cartuchos hacia la recámara, permitiendo disparos repetidos sin
necesidad de recargar manualmente cada tiro.
Asegurar Fiabilidad y Eficiencia: Un buen sistema de alimentación minimiza las interrupciones y fallas de
alimentación (como atascos), asegurando que el arma funcione de manera confiable y eficiente.
Tipos de Sistemas de Alimentación:
Cargador de Caja Descripción: Es el tipo más común en rifles y pistolas. Consiste en un contenedor de cartuchos
que se inserta en el arma y utiliza un resorte para empujar los cartuchos hacia arriba, listos para ser introducidos
en la recámara.
Capacidad: Varía desde unos pocos cartuchos en armas de caza hasta decenas en rifles y pistolas de asalto.
Ventajas: Fácil de cargar y recargar, permite una rápida sustitución del cargador vacío por uno lleno.

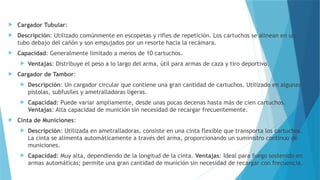

12.  Cargador Tubular:
 Descripción: Utilizado comúnmente en escopetas y rifles de repetición. Los cartuchos se alinean en un
tubo debajo del cañón y son empujados por un resorte hacia la recámara.
 Capacidad: Generalmente limitado a menos de 10 cartuchos.
 Ventajas: Distribuye el peso a lo largo del arma, útil para armas de caza y tiro deportivo.
 Cargador de Tambor:
 Descripción: Un cargador circular que contiene una gran cantidad de cartuchos. Utilizado en algunas
pistolas, subfusiles y ametralladoras ligeras.
 Capacidad: Puede variar ampliamente, desde unas pocas decenas hasta más de cien cartuchos.
Ventajas: Alta capacidad de munición sin necesidad de recargar frecuentemente.
 Cinta de Municiones:
 Descripción: Utilizada en ametralladoras, consiste en una cinta flexible que transporta los cartuchos.
La cinta se alimenta automáticamente a través del arma, proporcionando un suministro continuo de
municiones.
 Capacidad: Muy alta, dependiendo de la longitud de la cinta. Ventajas: Ideal para fuego sostenido en
armas automáticas; permite una gran cantidad de munición sin necesidad de recargar con frecuencia.

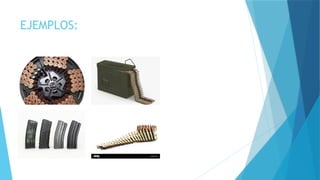

13. EJEMPLOS:

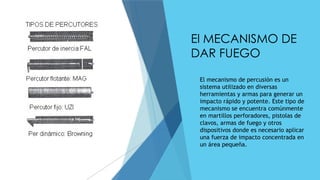

14. El MECANISMO DE
DAR FUEGO
 El mecanismo de percusión es un
sistema utilizado en diversas
herramientas y armas para generar un
impacto rápido y potente. Este tipo de
mecanismo se encuentra comúnmente
en martillos perforadores, pistolas de
clavos, armas de fuego y otros
dispositivos donde es necesario aplicar
una fuerza de impacto concentrada en
un área pequeña.

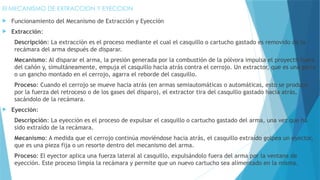

15. El MECANISMO DE EXTRACCION Y EYECCION
 Funcionamiento del Mecanismo de Extracción y Eyección
 Extracción:
Descripción: La extracción es el proceso mediante el cual el casquillo o cartucho gastado es removido de la
recámara del arma después de disparar.
Mecanismo: Al disparar el arma, la presión generada por la combustión de la pólvora impulsa el proyectil fuera
del cañón y, simultáneamente, empuja el casquillo hacia atrás contra el cerrojo. Un extractor, que es una garra
o un gancho montado en el cerrojo, agarra el reborde del casquillo.
Proceso: Cuando el cerrojo se mueve hacia atrás (en armas semiautomáticas o automáticas, esto se produce
por la fuerza del retroceso o de los gases del disparo), el extractor tira del casquillo gastado hacia atrás,
sacándolo de la recámara.
 Eyección:
Descripción: La eyección es el proceso de expulsar el casquillo o cartucho gastado del arma, una vez que ha
sido extraído de la recámara.
Mecanismo: A medida que el cerrojo continúa moviéndose hacia atrás, el casquillo extraído golpea un eyector,
que es una pieza fija o un resorte dentro del mecanismo del arma.
Proceso: El eyector aplica una fuerza lateral al casquillo, expulsándolo fuera del arma por la ventana de
eyección. Este proceso limpia la recámara y permite que un nuevo cartucho sea alimentado en la misma.

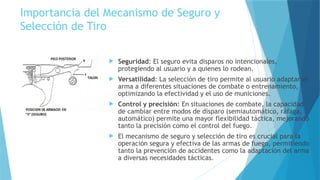

16. Importancia del Mecanismo de Seguro y
Selección de Tiro
 Seguridad: El seguro evita disparos no intencionales,
protegiendo al usuario y a quienes lo rodean.
 Versatilidad: La selección de tiro permite al usuario adaptar el
arma a diferentes situaciones de combate o entrenamiento,
optimizando la efectividad y el uso de municiones.
 Control y precisión: En situaciones de combate, la capacidad
de cambiar entre modos de disparo (semiautomático, ráfaga,
automático) permite una mayor flexibilidad táctica, mejorando
tanto la precisión como el control del fuego.
 El mecanismo de seguro y selección de tiro es crucial para la
operación segura y efectiva de las armas de fuego, permitiendo
tanto la prevención de accidentes como la adaptación del arma
a diversas necesidades tácticas.

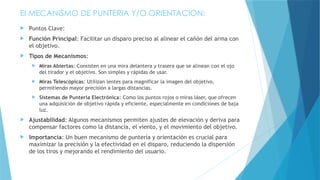

17. El MECANISMO DE PUNTERIA Y/O ORIENTACION:
 Puntos Clave:
 Función Principal: Facilitar un disparo preciso al alinear el cañón del arma con
el objetivo.
 Tipos de Mecanismos:
 Miras Abiertas: Consisten en una mira delantera y trasera que se alinean con el ojo
del tirador y el objetivo. Son simples y rápidas de usar.
 Miras Telescópicas: Utilizan lentes para magnificar la imagen del objetivo,
permitiendo mayor precisión a largas distancias.
 Sistemas de Puntería Electrónica: Como los puntos rojos o miras láser, que ofrecen
una adquisición de objetivo rápida y eficiente, especialmente en condiciones de baja
luz.
 Ajustabilidad: Algunos mecanismos permiten ajustes de elevación y deriva para
compensar factores como la distancia, el viento, y el movimiento del objetivo.
 Importancia: Un buen mecanismo de puntería y orientación es crucial para
maximizar la precisión y la efectividad en el disparo, reduciendo la dispersión
de los tiros y mejorando el rendimiento del usuario.

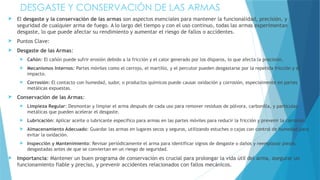

18. DESGASTE Y CONSERVACIÓN DE LAS ARMAS
 El desgaste y la conservación de las armas son aspectos esenciales para mantener la funcionalidad, precisión, y
seguridad de cualquier arma de fuego. A lo largo del tiempo y con el uso continuo, todas las armas experimentan
desgaste, lo que puede afectar su rendimiento y aumentar el riesgo de fallos o accidentes.
 Puntos Clave:
 Desgaste de las Armas:
 Cañón: El cañón puede sufrir erosión debido a la fricción y el calor generado por los disparos, lo que afecta la precisión.
 Mecanismos Internos: Partes móviles como el cerrojo, el martillo, y el percutor pueden desgastarse por la repetida fricción y el
impacto.
 Corrosión: El contacto con humedad, sudor, o productos químicos puede causar oxidación y corrosión, especialmente en partes
metálicas expuestas.
 Conservación de las Armas:
 Limpieza Regular: Desmontar y limpiar el arma después de cada uso para remover residuos de pólvora, carbonilla, y partículas
metálicas que pueden acelerar el desgaste.
 Lubricación: Aplicar aceite o lubricante específico para armas en las partes móviles para reducir la fricción y prevenir la corrosión.
 Almacenamiento Adecuado: Guardar las armas en lugares secos y seguros, utilizando estuches o cajas con control de humedad para
evitar la oxidación.
 Inspección y Mantenimiento: Revisar periódicamente el arma para identificar signos de desgaste o daños y reemplazar piezas
desgastadas antes de que se conviertan en un riesgo de seguridad.
 Importancia: Mantener un buen programa de conservación es crucial para prolongar la vida útil del arma, asegurar un
funcionamiento fiable y preciso, y prevenir accidentes relacionados con fallos mecánicos.
