1. CARABINA DE REPETICIÓN CON CERROJO,
CALIBRE 22 Y 9 MM PARABELLUM
GENERALIDADES
La carabina es un arma larga rayada de repetición que emplea el sistema de cerrojo tipo Mauser. Para ser
un arma larga tiene poco peso, gran robustez, sencillez en sus mecanismos, alta fiabilidad y precisión. Es
el arma designada en seguridad privada para los Guardas Rurales.
•Calibre: 9 mm Pb
•Longitud: 100 cm.
•Longitud Cañón: 54’4 cm.
•Peso: 2’790-2’800Kg.
•Capacidad Cargador: 5, 6, 10, 12
•Estriado: 6 estrías a dextrosun
•Sistema de disparo: Cerrojo
•Seguro : Aleta
•Alcance eficaz : 700-800 mts
Las partes principales para su estudio son:
•Cañón
•Elementos de puntería
•Cajón de mecanismos
•Cierre
•Mecanismo de disparo, repetición y expulsión
•Caja y guarniciones
CAÑÓN
Va roscado por su parte posterior al cajón de los mecanismos. En su interior lleva la recámara como parte
lisa y el ánima con seis estrías helicoidales a derechas. En su parte superior delantera tiene un rebaje para
que alojar el punto de mira. En la zona superior trasera lleva el alza unida al cañón con un tornillo. Se
sujeta mediante abrazaderas a la caja.

2. ELEMENTOS DE PUNTERÍA
•Punto de Mira: Va introducido en el rebaje que tiene el cañón en forma de cola de milano.
•Alza: Está compuesta por el Pie del alza, la chapa del alza, la corredera y el diente de la corredera..
CAJÓN DE LOS MECANISMOS
Es la pieza a la que se atornilla el cañón, y sirve para unir y combinar los distintos mecanismos
para el funcionamiento del arma.
Consta de: Cabeza, Cuerpo, Puente y Rabera.
•Cabeza: Exteriormente en su parte superior es cilíndrica; su parte inferior es de forma
prismática para alojamiento del guardamanos. En el interior tiene alojamientos para los tetones
del cerrojo.
•Cuerpo: Una abertura superior para la carga y expulsión, inferiormente se comunica con el
depósito. Dispone de guías a ambos lados para los tetones del cerrojo.
•Puente: Tienen continuación las guías de los tetones del cerrojo. En la parte posterior está la
superficie donde resbala el cerrojo al abrir y cerrar la recámara. En su parte inferior tiene el
alojamiento para el diente de seguridad.
•Rabera: Lleva el canal para que resbale el talón de la cabeza del percutor y una ventana para
dar paso al diente de disparo.
CIERRE
El cierre es el conjunto de los mecanismos que sirve para introducir los cartuchos en la
recámara, cerrarla, producir el disparo, extraer la vaina vacía e impedir que inesperadamente
pueda realizarse el disparo.
Se compone: Cerrojo y de los mecanismos de extracción, percusión, y de seguridad.
•Cerrojo: Es un cilindro hueco que aloja en su interior el mecanismo de percusión y al que se
unen los dos de extracción y seguridad. Se distinguen en él tres partes: Cabeza, Cuerpo y
Mango.
 La cabeza presenta un reborde para asiento del culote, y un taladro central, para dar
paso al percutor en el momento del disparo. A derecha e izquierdas están los dos
tetones para asegurar el cierre de la recámara. El tetón derecho tiene en su parte
anterior la ranura para el diente del extractor; el izquierdo, de mayores dimensiones,
está partido longitudinalmente y sirve de asiento para el nervio-guía del cajón de los
mecanismos, así como para dar paso al Expulsor.
El cuerpo lleva un rebaje para alojar el anillo portapercutor y un chaflán para permitir
el paso del diente de seguridad.
El mango sirve para empuñar y hacer uso del cerrojo, el cual termina en una esfera
para facilitar su manejo. Se une al cuerpo por una parte prismática que tiene un chaflán
que resbala por la superficie helicoidal del cajón de los mecanismos el girar éste.
•Mecanismo de Extracción: Está constituido por el extractor y el anillo portaextractor. El
extractor es un fuerte muelle, dispuesto de manera que juega en la escotadura de la cabeza,
cuerpo y cola.
•Mecanismo de Percusión: Se compone de percutor, cabeza del percutor y muelle del
percutor. El percutor es una varilla terminada en su parte anterior en una punta redondeada;
Presenta un resalte para apoyo del muelle y un chaflán que impide el giro independiente de las
piezas que constituye el conjunto. La cabeza del percutor es de forma hilicoidal, y se apoya en
el resalte del percutor y en el portaseguro.
•Mecanismo de Seguridad: Consta de: portaseguro y seguro.

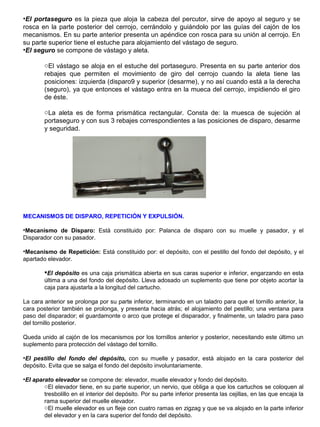

3. •El portaseguro es la pieza que aloja la cabeza del percutor, sirve de apoyo al seguro y se
rosca en la parte posterior del cerrojo, cerrándolo y guiándolo por las guías del cajón de los
mecanismos. En su parte anterior presenta un apéndice con rosca para su unión al cerrojo. En
su parte superior tiene el estuche para alojamiento del vástago de seguro.
•El seguro se compone de vástago y aleta.
oEl vástago se aloja en el estuche del portaseguro. Presenta en su parte anterior dos
rebajes que permiten el movimiento de giro del cerrojo cuando la aleta tiene las
posiciones: izquierda (disparo9 y superior (desarme), y no así cuando está a la derecha
(seguro), ya que entonces el vástago entra en la mueca del cerrojo, impidiendo el giro
de éste.
oLa aleta es de forma prismática rectangular. Consta de: la muesca de sujeción al
portaseguro y con sus 3 rebajes correspondientes a las posiciones de disparo, desarme
y seguridad.
MECANISMOS DE DISPARO, REPETICIÓN Y EXPULSIÓN.
•Mecanismo de Disparo: Está constituido por: Palanca de disparo con su muelle y pasador, y el
Disparador con su pasador.
•Mecanismo de Repetición: Está constituido por: el depósito, con el pestillo del fondo del depósito, y el
apartado elevador.
El depósito es una caja prismática abierta en sus caras superior e inferior, engarzando en esta
última a una del fondo del depósito. Lleva adosado un suplemento que tiene por objeto acortar la
caja para ajustarla a la longitud del cartucho.
La cara anterior se prolonga por su parte inferior, terminando en un taladro para que el tornillo anterior, la
cara posterior también se prolonga, y presenta hacia atrás; el alojamiento del pestillo; una ventana para
paso del disparador; el guardamonte o arco que protege el disparador, y finalmente, un taladro para paso
del tornillo posterior.
Queda unido al cajón de los mecanismos por los tornillos anterior y posterior, necesitando este último un
suplemento para protección del vástago del tornillo.
•El pestillo del fondo del depósito, con su muelle y pasador, está alojado en la cara posterior del
depósito. Evita que se salga el fondo del depósito involuntariamente.
•El aparato elevador se compone de: elevador, muelle elevador y fondo del depósito.
oEl elevador tiene, en su parte superior, un nervio, que obliga a que los cartuchos se coloquen al
tresbolillo en el interior del depósito. Por su parte inferior presenta las cejillas, en las que encaja la
rama superior del muelle elevador.
oEl muelle elevador es un fleje con cuatro ramas en zigzag y que se va alojado en la parte inferior
del elevador y en la cara superior del fondo del depósito.

4. oEl fondo del depósito presenta, de delante a atrás, una uña que engarza con el
depósito; un vaciado para la rama inferior del muelle, con dos cejillas, y, por último, un
saliente con un taladro para paso del pestillo.
Mecanismo de Expulsión: Lo constituye: el portaexpulsor, con un muelle y tornillo-eje, y el
Expulsor
CAJA Y GUARDAMANO.
•Caja: La caja está formada por una pieza de madera de nogal, con una forma especial,
destinada al alojamiento de todas las partes del arma y que permite su manejo con comodidad.
Se divide en: culata, garganta y caña-cuerpo. El cuerpo-caña abarca desde la abrazadera
superior hasta la parte posterior del guardamonte.
•Guardamano: Es otra pieza de madera de nogal, que se adosa al cañón por su parte anterior
superior, con el doble objeto de fijarlo a la caja y preservar las manos del tirador del calor que se
desprende de él al efectuar un tiro prolongado.
FUNCIONAMIENTO BÁSICO DEL ARMA
•Municionar el cargador.
•Abrir recámara.
•Alimentar el arma.
•Cerrojo hacia delante arrastra el cartucho y lo introduce en recámara.
•Cerrar recámara.
•Aleta de seguro en posición de disparo.
•Los tetones entran en sus alojamientos del cajón de los mecanismos.
•Quedando la recámara cerrada y preparada para el disparo.
•En el giro, el cerrojo coloca frente al diente de seguridad su rebaje, para que éste se introduzca al
efectuar el disparo.
•Presionamos el disparador.
•Descargar el arma girando de nuevo el cerrojo y llevarlo hacia atrás para que la uña extractora al
enganchar el culote del cartucho arrastre la vaina choque con el expulsor y salga por la ventana de
expulsión.
