Este documento proporciona cálculos de transmitancia térmica (K) y resistencia térmica total (RT) para diferentes tipos de cerramientos como muros, piel de vidrio, pisos y techos. También incluye un balance térmico con las dimensiones, características y pérdida de calor estimada para 13 espacios de un proyecto.

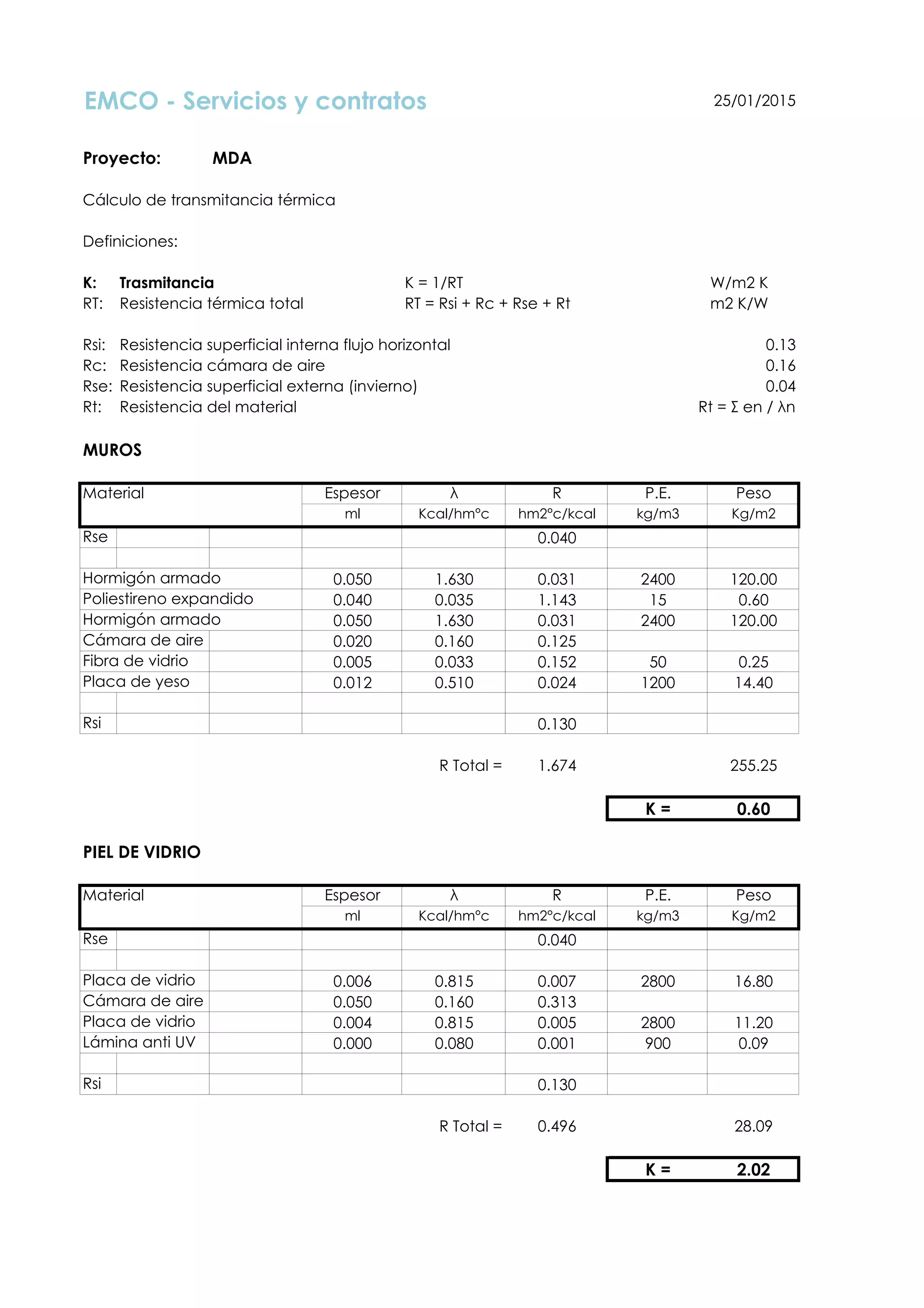

1. EMCO - Servicios y contratos 25/01/2015
Proyecto: MDA
Cálculo de transmitancia térmica
Definiciones:
K: Trasmitancia K = 1/RT W/m2 K
RT: Resistencia térmica total RT = Rsi + Rc + Rse + Rt m2 K/W
Rsi: Resistencia superficial interna flujo horizontal 0.13
Rc: Resistencia cámara de aire 0.16
Rse: Resistencia superficial externa (invierno) 0.04
Rt: Resistencia del material Rt = Σ en / λn
MUROS
Material Espesor λ R P.E. Peso
ml Kcal/hm°c hm2°c/kcal kg/m3 Kg/m2
Rse 0.040
Hormigón armado 0.050 1.630 0.031 2400 120.00
Poliestireno expandido 0.040 0.035 1.143 15 0.60
Hormigón armado 0.050 1.630 0.031 2400 120.00
Cámara de aire 0.020 0.160 0.125
Fibra de vidrio 0.005 0.033 0.152 50 0.25
Placa de yeso 0.012 0.510 0.024 1200 14.40
Rsi 0.130
R Total = 1.674 255.25
K = 0.60
PIEL DE VIDRIO
Material Espesor λ R P.E. Peso
ml Kcal/hm°c hm2°c/kcal kg/m3 Kg/m2
Rse 0.040
Placa de vidrio 0.006 0.815 0.007 2800 16.80
Cámara de aire 0.050 0.160 0.313
Placa de vidrio 0.004 0.815 0.005 2800 11.20
Lámina anti UV 0.000 0.080 0.001 900 0.09
Rsi 0.130
R Total = 0.496 28.09
K = 2.02

2. EMCO - Servicios y contratos 25/01/2015
Proyecto: MDA
Cálculo de transmitancia térmica
PISO
Material Espesor λ R P.E. Peso
ml Kcal/hm°c hm2°c/kcal kg/m3 Kg/m2
Rse 0.040
Mortero 1:4 0.025 0.920 0.027 1950 48.75
Hormigon de cascotes 0.080 0.760 0.105 1800 144.00
Hormigon armado con aire 0.160 1.400 0.114 2200 352.00
Rsi 0.135
R Total = 0.422 544.75
K = 2.37
TECHO
Material Espesor λ R P.E. Peso
ml Kcal/hm°c hm2°c/kcal kg/m3 Kg/m2
Rse 0.040
Cerámica o porcelana 0.008 0.700 0.011 2200 17.60
Mortero 1:4 0.025 0.920 0.027 1950 48.75
Hormigon de cascotes 0.060 0.760 0.079 1800 108.00
Poliestireno expandido 0.020 0.035 0.571 15 0.30
Hormigon armado con aire 0.160 1.400 0.114 2400 384.00
Rsi 0.135
R Total = 0.978 558.65
K = 1.02
CONDICIONES DE DISEÑO EXTERIOR
invierno 0 °C
CONDICIONES DE DISEÑO INTERIOR INTERIOR-INTERIOR
invierno 20 °C 10 °C
Resumen caracteísticas de cerramientos
MUROS 0.60
PIEL DE VIDRIO 2.02
PISO 2.37
TECHO 1.02
PUERTAS 1.31

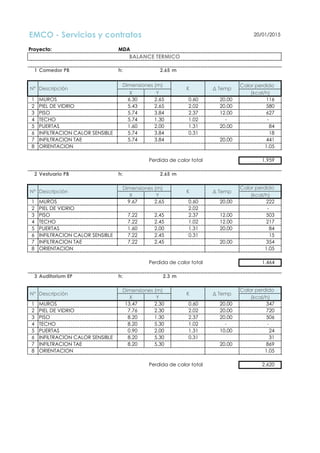

3. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
1 Comedor PB h: 2.65 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 6.30 2.65 0.60 20.00 116
2 PIEL DE VIDRIO 5.43 2.65 2.02 20.00 580
3 PISO 5.74 3.84 2.37 12.00 627
4 TECHO 5.74 1.30 1.02 - -
5 PUERTAS 1.60 2.00 1.31 20.00 84
6 INFILTRACION CALOR SENSIBLE 5.74 3.84 0.31 18
7 INFILTRACION TAE 5.74 3.84 20.00 441
8 ORIENTACION 1.05
Perdida de calor total 1,959
2 Vestuario PB h: 2.65 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 9.67 2.65 0.60 20.00 222
2 PIEL DE VIDRIO 2.02 -
3 PISO 7.22 2.45 2.37 12.00 503
4 TECHO 7.22 2.45 1.02 12.00 217
5 PUERTAS 1.60 2.00 1.31 20.00 84
6 INFILTRACION CALOR SENSIBLE 7.22 2.45 0.31 15
7 INFILTRACION TAE 7.22 2.45 20.00 354
8 ORIENTACION 1.05
Perdida de calor total 1,464
3 Auditorium EP h: 2.3 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 13.47 2.30 0.60 20.00 347
2 PIEL DE VIDRIO 7.76 2.30 2.02 20.00 720
3 PISO 8.20 1.30 2.37 20.00 506
4 TECHO 8.20 5.30 1.02 - -
5 PUERTAS 0.90 2.00 1.31 10.00 24
6 INFILTRACION CALOR SENSIBLE 8.20 5.30 0.31 31
7 INFILTRACION TAE 8.20 5.30 20.00 869
8 ORIENTACION 1.05
Perdida de calor total 2,620
N° Descripción K
BALANCE TERMICO
N° Descripción K
N° Descripción K
∆ Temp
∆ Temp
∆ Temp

4. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
BALANCE TERMICO
4 Gerencia h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 3.48 3.55 0.60 20.00 148
2 PIEL DE VIDRIO 3.65 3.55 2.02 20.00 522
3 PISO 2.64 1.30 2.37 - -
4 TECHO 3.48 3.79 1.02 20.00 270
5 PUERTAS 0.80 2.00 1.31 - -
6 INFILTRACION CALOR SENSIBLE 3.48 3.79 0.31 15
7 INFILTRACION TAE 3.48 3.79 20.00 264
8 ORIENTACION 1.05
Perdida de calor total 1,279
5 Gerencia-Sala reuniones h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 7.91 3.55 0.60 20.00 335
2 PIEL DE VIDRIO 4.01 3.55 2.02 20.00 574
3 PISO 3.67 2.00 2.37 - -
4 TECHO 3.48 8.82 1.02 20.00 628
5 PUERTAS 1.60 2.00 1.31 - -
6 INFILTRACION CALOR SENSIBLE 3.48 8.82 0.31 34
7 INFILTRACION TAE 3.48 8.82 20.00 614
8 ORIENTACION 1.05
Perdida de calor total 2,294
6 Jefe administracion h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 3.06 3.55 0.60 20.00 130
2 PIEL DE VIDRIO 2.02 -
3 PISO 3.06 3.45 2.37 10.00 250
4 TECHO 3.06 3.45 1.02 20.00 216
5 PUERTAS 0.90 2.00 1.31 -
6 INFILTRACION CALOR SENSIBLE 3.06 3.45 0.31 12
7 INFILTRACION TAE 3.06 3.45 20.00 211
8 ORIENTACION 1.05
Perdida de calor total 860
∆ Temp
∆ Temp
∆ Temp
N° Descripción Factor
N° Descripción Factor
N° Descripción Factor

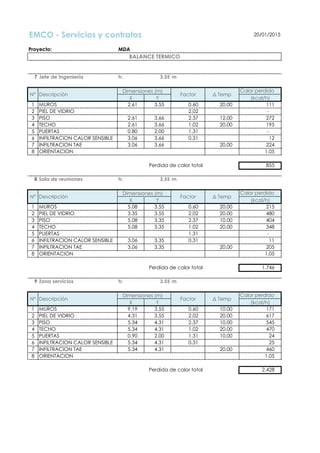

5. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
BALANCE TERMICO
7 Jefe de Ingeniería h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 2.61 3.55 0.60 20.00 111
2 PIEL DE VIDRIO 2.02 -
3 PISO 2.61 3.66 2.37 12.00 272
4 TECHO 2.61 3.66 1.02 20.00 195
5 PUERTAS 0.80 2.00 1.31 -
6 INFILTRACION CALOR SENSIBLE 3.06 3.66 0.31 12
7 INFILTRACION TAE 3.06 3.66 20.00 224
8 ORIENTACION 1.05
Perdida de calor total 855
8 Sala de reuniones h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 5.08 3.55 0.60 20.00 215
2 PIEL DE VIDRIO 3.35 3.55 2.02 20.00 480
3 PISO 5.08 3.35 2.37 10.00 404
4 TECHO 5.08 3.35 1.02 20.00 348
5 PUERTAS 1.31 -
6 INFILTRACION CALOR SENSIBLE 3.06 3.35 0.31 11
7 INFILTRACION TAE 3.06 3.35 20.00 205
8 ORIENTACION 1.05
Perdida de calor total 1,746
9 Zona servicios h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 9.19 3.55 0.60 10.00 171
2 PIEL DE VIDRIO 4.31 3.55 2.02 20.00 617
3 PISO 5.34 4.31 2.37 10.00 545
4 TECHO 5.34 4.31 1.02 20.00 470
5 PUERTAS 0.90 2.00 1.31 10.00 24
6 INFILTRACION CALOR SENSIBLE 5.34 4.31 0.31 25
7 INFILTRACION TAE 5.34 4.31 20.00 460
8 ORIENTACION 1.05
Perdida de calor total 2,428
∆ Temp
∆ Temp
∆ Temp
N° Descripción Factor
N° Descripción Factor
N° Descripción Factor

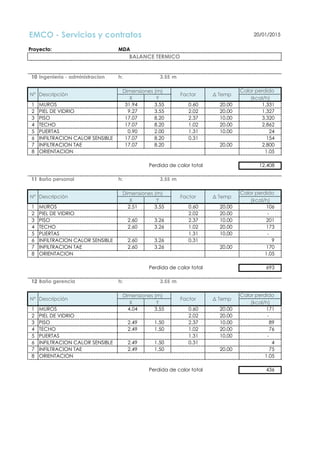

6. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
BALANCE TERMICO
10 Ingeniería - administracion h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 31.94 3.55 0.60 20.00 1,331
2 PIEL DE VIDRIO 9.27 3.55 2.02 20.00 1,327
3 PISO 17.07 8.20 2.37 10.00 3,320
4 TECHO 17.07 8.20 1.02 20.00 2,862
5 PUERTAS 0.90 2.00 1.31 10.00 24
6 INFILTRACION CALOR SENSIBLE 17.07 8.20 0.31 154
7 INFILTRACION TAE 17.07 8.20 20.00 2,800
8 ORIENTACION 1.05
Perdida de calor total 12,408
11 Baño personal h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 2.51 3.55 0.60 20.00 106
2 PIEL DE VIDRIO 2.02 20.00 -
3 PISO 2.60 3.26 2.37 10.00 201
4 TECHO 2.60 3.26 1.02 20.00 173
5 PUERTAS 1.31 10.00 -
6 INFILTRACION CALOR SENSIBLE 2.60 3.26 0.31 9
7 INFILTRACION TAE 2.60 3.26 20.00 170
8 ORIENTACION 1.05
Perdida de calor total 693
12 Baño gerencia h: 3.55 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 4.04 3.55 0.60 20.00 171
2 PIEL DE VIDRIO 2.02 20.00 -
3 PISO 2.49 1.50 2.37 10.00 89
4 TECHO 2.49 1.50 1.02 20.00 76
5 PUERTAS 1.31 10.00 -
6 INFILTRACION CALOR SENSIBLE 2.49 1.50 0.31 4
7 INFILTRACION TAE 2.49 1.50 20.00 75
8 ORIENTACION 1.05
Perdida de calor total 436
∆ Temp
∆ Temp
∆ TempN° Descripción Factor
N° Descripción Factor
N° Descripción Factor

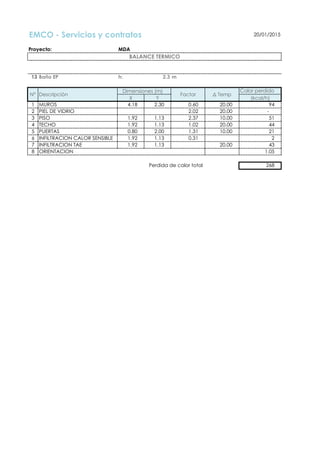

7. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
BALANCE TERMICO
13 Baño EP h: 2.3 m
Dimensiones (m) Calor perdido
X Y (kcal/h)
1 MUROS 4.18 2.30 0.60 20.00 94
2 PIEL DE VIDRIO 2.02 20.00 -
3 PISO 1.92 1.13 2.37 10.00 51
4 TECHO 1.92 1.13 1.02 20.00 44
5 PUERTAS 0.80 2.00 1.31 10.00 21
6 INFILTRACION CALOR SENSIBLE 1.92 1.13 0.31 2
7 INFILTRACION TAE 1.92 1.13 20.00 43
8 ORIENTACION 1.05
Perdida de calor total 268
∆ TempN° Descripción Factor

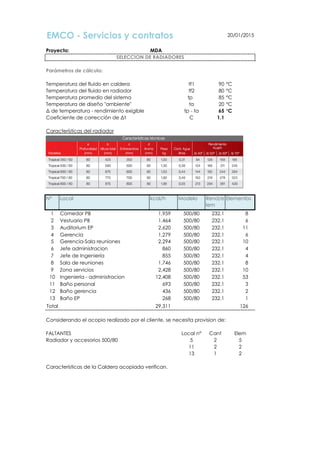

8. EMCO - Servicios y contratos 20/01/2015
Proyecto: MDA
Parámetros de cálculo:
Temperatura del fluido en caldera tf1 90 °C
Temperatura del fluido en radiador tf2 80 °C
Temperatura promedio del sistema tp 85 °C
Temperatura de diseño "ambiente" ta 20 °C
∆ de temperatura - rendimiento exigible tp - ta 65 °C
Coeficiente de corrección de ∆t C 1.1
Características del radiador
Demanda de calor por local
N° Local kcal/h Modelo Rend/e
lem
Elementos
1 Comedor PB 1,959 500/80 232.1 8
2 Vestuario PB 1,464 500/80 232.1 6
3 Auditorium EP 2,620 500/80 232.1 11
4 Gerencia 1,279 500/80 232.1 6
5 Gerencia-Sala reuniones 2,294 500/80 232.1 10
6 Jefe administracion 860 500/80 232.1 4
7 Jefe de Ingeniería 855 500/80 232.1 4
8 Sala de reuniones 1,746 500/80 232.1 8
9 Zona servicios 2,428 500/80 232.1 10
10 Ingeniería - administracion 12,408 500/80 232.1 53
11 Baño personal 693 500/80 232.1 3
12 Baño gerencia 436 500/80 232.1 2
13 Baño EP 268 500/80 232.1 1
Total 29,311 126
Considerando el acopio realizado por el cliente, se necesita provision de:
FALTANTES Local n° Cant Elem
Radiador y accesorios 500/80 5 2 5
11 2 2
13 1 2
Características de la Caldera acopiada verifican.
SELECCION DE RADIADORES
