Este documento describe los errores más comunes al balancear modelos como inconsistencias o definiciones faltantes, y ofrece reglas para balancear pares de modelos como DFD y DD, DFD y EP, DD y EP, entre otros. Se busca que los elementos en los diferentes modelos como flujos de datos, procesos, datos y almacenes estén correctamente definidos y relacionados entre los modelos.

1. BALANCEO DE MODELOS Buscando la Consistencia

2. ERRORES MÁS COMUNES Debido a las diferentes interpretaciones de la realidad del sistema se busca balancear los modelos, siendo los errores más comunes: a) Definición faltante: Algo que se define en un modelo y no se define apropiadamente en otro. b) Error de inconsistencia: La misma “realidad” se describe de dos maneras diferentes y contradictorias en dos modelos diferentes.

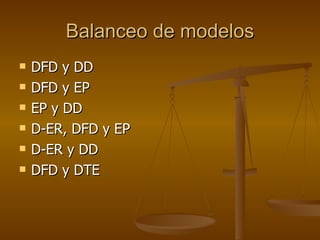

3. Balanceo de modelos DFD y DD DFD y EP EP y DD D-ER, DFD y EP D-ER y DD DFD y DTE

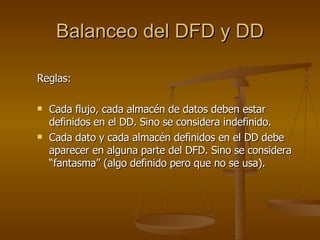

4. Balanceo del DFD y DD Reglas: Cada flujo, cada almacén de datos deben estar definidos en el DD. Sino se considera indefinido. Cada dato y cada almacén definidos en el DD debe aparecer en alguna parte del DFD. Sino se considera “fantasma” (algo definido pero que no se usa).

5. Balanceo del DFD y EP Cada burbuja del DFD debe asociarse con un DFD de nivel inferior o con una EP, pero no ambos. Sería innecesario y redundante. Cada especificación de proceso debe tener una burbuja de nivel inferior asociada en el DFD. Las entradas y salidas deben coincidir.

6. Balanceo de EP, DFD y DD Cada referencia de un dato en la especificación de proceso debe: Coincidir con el nombre de un flujo de datos o almacén conectado a la burbuja descrita por la EP o Es un término local, definido explícitamente en la EP o Aparece como componente en una entrada del DD para un flujo o almacén conectado con la burbuja.

7. Balanceo del DD, DFD y EP El diccionario de datos es consistente sí: Cada entrada del diccionario debe tener referencia en una especificación de proceso, un DFD, otro DD.

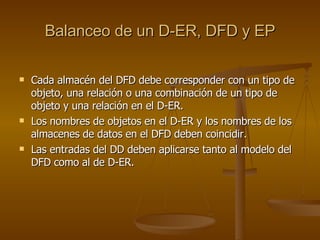

8. Balanceo de un D-ER, DFD y EP Cada almacén del DFD debe corresponder con un tipo de objeto, una relación o una combinación de un tipo de objeto y una relación en el D-ER. Los nombres de objetos en el D-ER y los nombres de los almacenes de datos en el DFD deben coincidir. Las entradas del DD deben aplicarse tanto al modelo del DFD como al de D-ER.

9. Balanceo de un D-ER y EP Crear y eliminar instancias de cada tipo de objeto y relación que se muestra en el D-ER. Alguna burbuja del DFD define valores para cada dato asignado a cada instancia de cada tipo de objeto, y algún proceso del DFD usa o lee valores de cada dato.

10. Balanceo del DFD y DTE Cada Burbuja de control del DFD se asocia con un DTE como su EP. Cada condición del DTE debe corresponder con un flujo de datos de entrada al proceso de control asociado con el DTE. Cada acción en el DTE debe corresponder con un flujo de control de salida del proceso de control asociado con dicho diagrama.

11. Bibliografía: “ Análisis Estructurado Moderno ” Yourdon, Edward.
