2. Bases conceptuales de
Cuencas hidrográficas

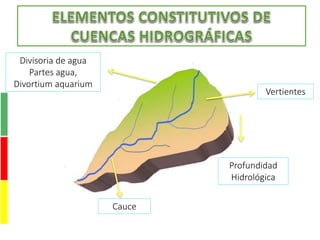

a) Partes, elementos
y funciones

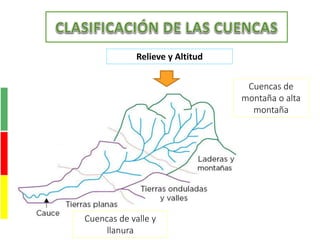

b) Clasificación de
cuencas
c) Parámetros
geomorfológicos

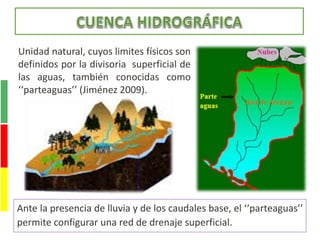

3. Unidad natural, cuyos limites físicos son
definidos por la divisoria superficial de
las aguas, también conocidas como
‘‘parteaguas’’ (Jiménez 2009).
Ante la presencia de lluvia y de los caudales base, el ‘‘parteaguas’’
permite configurar una red de drenaje superficial.

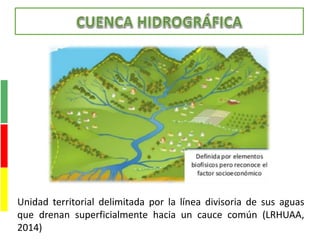

4. Unidad territorial delimitada por la línea divisoria de sus aguas
que drenan superficialmente hacia un cauce común (LRHUAA,
2014)

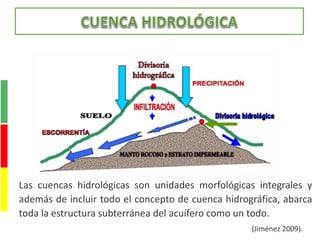

5. Las cuencas hidrológicas son unidades morfológicas integrales y
además de incluir todo el concepto de cuenca hidrográfica, abarca
toda la estructura subterránea del acuífero como un todo.
(Jiménez 2009).

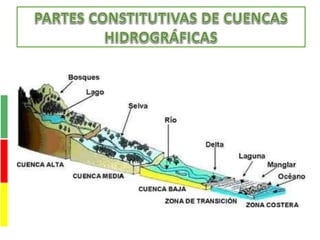

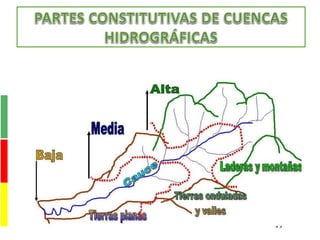

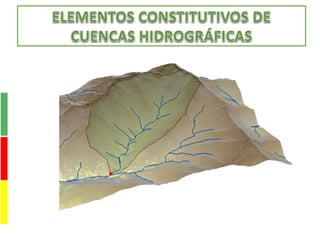

6. Parte Alta
Zona de
recepción
Parte Media
Zona de Contracción
(Garganta)Parte Baja
Zona de Depositación
Es la parte alta ubicada
arriba de la garganta,
formada por vertientes,
en las cuales se precipita y
almacena el agua lluvia. La
mayor parte de materiales
de sedimentación
proviene de está área.
Es la zona donde se
encuentran /unen las dos
vertientes y se abren para
dar paso al drenaje formado
en la zona de recepción. Los
procesos de erosión y
acumulación de sedimentos
se equilibran.
Es el valle o llanura, en
forma de abanico,
producto de la
acumulación aluvial
arrastrada desde la parte
alta. El río encuentra su
perfil de equilibrio y se
estabiliza.

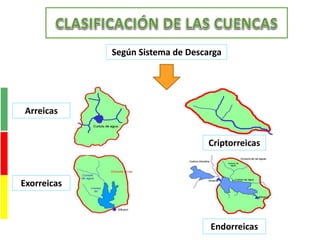

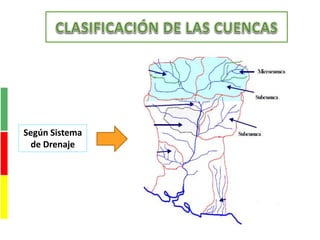

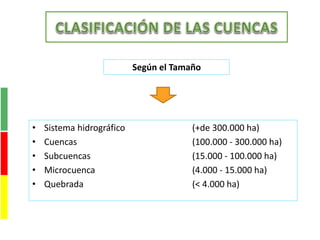

14. Según Sistema de Descarga
Arreicas
Exorreicas
Criptorreicas
Endorreicas
15. Según Forma y Disposición de las Vertientes
Embudo Corredor Canelón

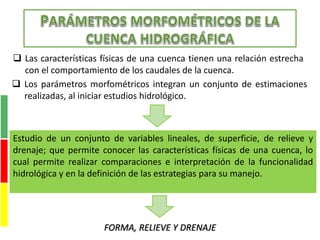

16. Las características físicas de una cuenca tienen una relación estrecha
con el comportamiento de los caudales de la cuenca.
Los parámetros morfométricos integran un conjunto de estimaciones
realizadas, al iniciar estudios hidrológico.
Estudio de un conjunto de variables lineales, de superficie, de relieve y
drenaje; que permite conocer las características físicas de una cuenca, lo
cual permite realizar comparaciones e interpretación de la funcionalidad
hidrológica y en la definición de las estrategias para su manejo.
FORMA, RELIEVE Y DRENAJE

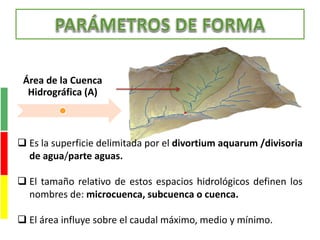

17. Área de la Cuenca
Hidrográfica (A)
Es la superficie delimitada por el divortium aquarum /divisoria
de agua/parte aguas.
El tamaño relativo de estos espacios hidrológicos definen los
nombres de: microcuenca, subcuenca o cuenca.
El área influye sobre el caudal máximo, medio y mínimo.

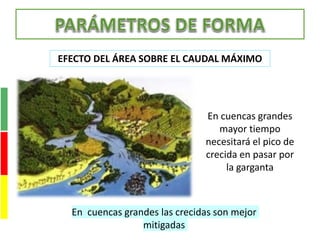

18. En cuencas grandes
mayor tiempo
necesitará el pico de
crecida en pasar por
la garganta
EFECTO DEL ÁREA SOBRE EL CAUDAL MÁXIMO
En cuencas grandes las crecidas son mejor
mitigadas

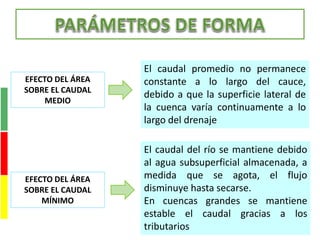

19. El caudal del río se mantiene debido
al agua subsuperficial almacenada, a
medida que se agota, el flujo
disminuye hasta secarse.
En cuencas grandes se mantiene
estable el caudal gracias a los
tributarios
EFECTO DEL ÁREA
SOBRE EL CAUDAL
MEDIO
EFECTO DEL ÁREA
SOBRE EL CAUDAL
MÍNIMO
El caudal promedio no permanece
constante a lo largo del cauce,
debido a que la superficie lateral de
la cuenca varía continuamente a lo
largo del drenaje

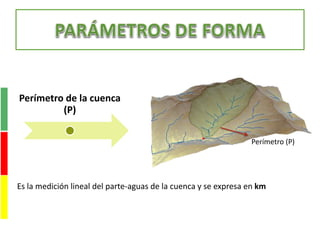

20. Perímetro de la cuenca
(P)
Perímetro (P)
Es la medición lineal del parte-aguas de la cuenca y se expresa en km

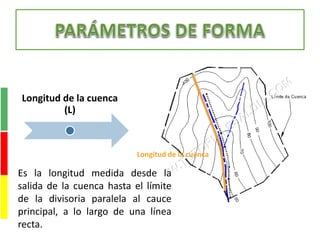

21. Longitud de la cuenca
(L)
Longitud de la cuenca
Es la longitud medida desde la
salida de la cuenca hasta el límite
de la divisoria paralela al cauce
principal, a lo largo de una línea
recta.
22. Longitud del cauce
principal (Lc)
Longitud del cauce
Esta definida por la longitud del
cauce principal, desde el punto de
salida hasta su cabecera.
23. Forma de la cuenca
Controla la velocidad con la que el agua llega al cauce principal.
Para determinar la forma de una cuenca se utiliza varios índices
asociados a la relación área – perímetro.
Relacionan el movimiento del agua y las respuestas de la cuenca a tal
movimiento.
Ofrece la posibilidad de comparar cuencas de igual tamaño,
localización y geología similares.
24. Factor de forma/Índice
de forma
Coeficiente de
Gravelius o Índice de
Compacidad (Kc)
Es la relación entre el área A de la cuenca y el
cuadrado del máximo recorrido (L).
Mide la tendencia de la cuenca hacia las
crecidas, rápidas y muy intensas a lentas y
sostenidas
𝐹 =
A
L
Área de la cuenca, en km2
Longitud de máximo recorrido,
medida en línea recta desde el
punto más lejano hasta la
desembocadura, en km
Relaciona el perímetro de la cuenca con el
perímetro de un círculo de área equivalente
a la superficie de la cuenca
𝐾𝑐 = 0.28
P
𝜋𝐴
Perímetro de la cuenca en km
Área de la cuenca, en km2
El valor está relacionado con el tiempo de
concentración
Índice Kc Forma
1.00 – 1.25 Redonda
1.25 – 1.50 Ovalada
1.50 – 1.75 Oblonga a
rectangular

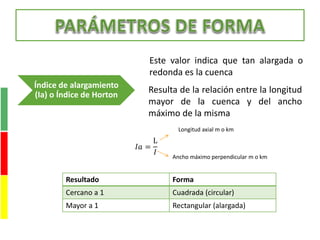

25. Índice de alargamiento
(Ia) o Índice de Horton
Resulta de la relación entre la longitud
mayor de la cuenca y del ancho
máximo de la misma
𝐼𝑎 =
L
𝐼
Longitud axial m o km
Ancho máximo perpendicular m o km
Resultado Forma
Cercano a 1 Cuadrada (circular)
Mayor a 1 Rectangular (alargada)
Este valor indica que tan alargada o
redonda es la cuenca

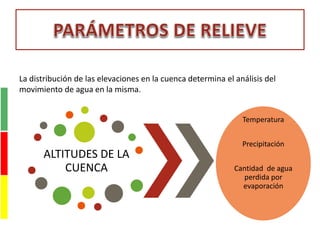

26. La distribución de las elevaciones en la cuenca determina el análisis del
movimiento de agua en la misma.
ALTITUDES DE LA
CUENCA
Temperatura
Precipitación
Cantidad de agua
perdida por
evaporación

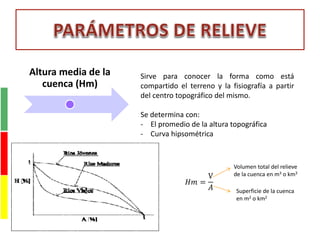

27. Altura media de la
cuenca (Hm)
Sirve para conocer la forma como está
compartido el terreno y la fisiografía a partir
del centro topográfico del mismo.
Se determina con:
- El promedio de la altura topográfica
- Curva hipsométrica
𝐻𝑚 =
V
𝐴
Volumen total del relieve
de la cuenca en m3 o km3
Superficie de la cuenca
en m2 o km2

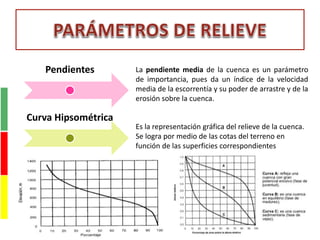

28. Pendientes La pendiente media de la cuenca es un parámetro
de importancia, pues da un índice de la velocidad
media de la escorrentía y su poder de arrastre y de la
erosión sobre la cuenca.
Curva Hipsométrica
Es la representación gráfica del relieve de la cuenca.
Se logra por medio de las cotas del terreno en
función de las superficies correspondientes

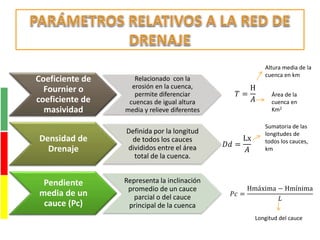

29. Coeficiente de
Fournier o
coeficiente de
masividad
Relacionado con la
erosión en la cuenca,
permite diferenciar
cuencas de igual altura
media y relieve diferentes
Densidad de
Drenaje
Definida por la longitud
de todos los cauces
divididos entre el área
total de la cuenca.
Pendiente
media de un
cauce (Pc)
Representa la inclinación
promedio de un cauce
parcial o del cauce
principal de la cuenca
𝑇 =
H
𝐴
Altura media de la
cuenca en km
Área de la
cuenca en
Km2
𝐷𝑑 =
Lx
𝐴
Sumatoria de las
longitudes de
todos los cauces,
km
𝑃𝑐 =
Hmáxima − Hmínima
𝐿
Longitud del cauce
30. Tiempo de
concentración
Es el tiempo que tarda una gota de
lluvia caída en el punto más lejano de la
cuenca en pasar por la estructura de
evacuación de la garganta, se expresa en
minutos.

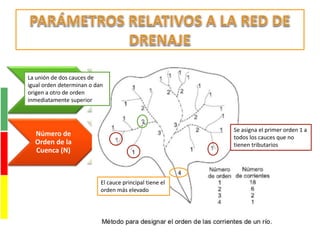

Número de
Orden de la
Cuenca (N)
Número que tiene
relación estrecha
con el número de
ramificaciones de
la red de drenaje.
El número de orden de una
cuenca es muy vulnerable a
sufrir el efecto de escala, po
esto es necesario especificar
siempre.
Metodologías
1. Criterio de Schumn
2. Criterio de Horton
Se asigna el primer orden 1 a
todos los cauces que no
tienen tributarios
La unión de dos cauces de
igual orden determinan o dan
origen a otro de orden
inmediatamente superior
El cauce principal tiene el
orden más elevado

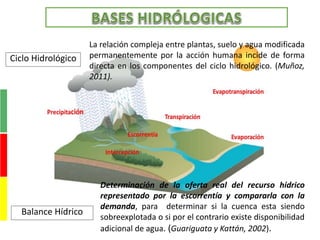

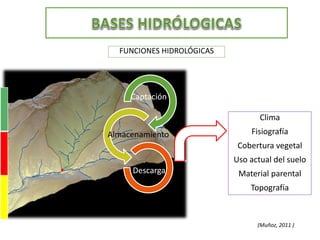

33. Determinación de la oferta real del recurso hídrico
representado por la escorrentía y compararla con la
demanda, para determinar si la cuenca esta siendo
sobreexplotada o si por el contrario existe disponibilidad
adicional de agua. (Guariguata y Kattán, 2002).
Ciclo Hidrológico
Balance Hídrico
La relación compleja entre plantas, suelo y agua modificada
permanentemente por la acción humana incide de forma
directa en los componentes del ciclo hidrológico. (Muñoz,
2011).

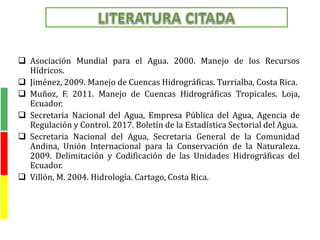

34. Asociación Mundial para el Agua. 2000. Manejo de los Recursos
Hídricos.
Jiménez, 2009. Manejo de Cuencas Hidrográficas. Turrialba, Costa Rica.
Muñoz, F. 2011. Manejo de Cuencas Hidrográficas Tropicales. Loja,
Ecuador.
Secretaria Nacional del Agua, Empresa Pública del Agua, Agencia de
Regulación y Control. 2017. Boletín de la Estadística Sectorial del Agua.
Secretaria Nacional del Agua, Secretaria General de la Comunidad
Andina, Unión Internacional para la Conservación de la Naturaleza.
2009. Delimitación y Codificación de las Unidades Hidrográficas del
Ecuador.
Villón, M. 2004. Hidrología. Cartago, Costa Rica.
