CUENCA HIDROGRAFICA
Asignatura:
IRRIGACIONES Y OBRAS
HIDRAULICAS

 Cuenca Hidrográfica: la porción de territorio drenada por un único
sistema de drenaje natural. Una cuenca hidrográfica se define por la
sección del río al cual se hace referencia y es delimitada por la línea
de las cumbres, también llamada «divisor de aguas», es la unidad
básica para la planificación del uso de los recursos naturales.
 Cuenca Hidrográfica; Es el espacio de territorio delimitado por la
línea divisoria de las aguas, conformado por un sistema hídrico que
conducen sus aguas a un río principal, a un río muy grande, a un lago
o a un mar.
Este es un ámbito tridimensional que integra las interacciones entre la
cobertura sobre el terreno, las profundidades del suelo y el entorno de
la línea divisoria de las aguas. En la cuenca hidrográfica se encuentran
los recursos naturales y la infraestructura creada por las personas, en
las cuales desarrollan sus actividades económicas y sociales
generando diferentes efectos favorables y no favorables para el
bienestar humano.
No existe ningún punto de la tierra que no pertenezca a una cuenca
hidrográfica.

 a) Por su tamaño geográfico: Las cuencas hidrográficas pueden
ser:
• Grandes,
• Medianas o
• Pequeñas.
Los conceptos de pequeñas cuencas o microcuencas, pueden ser
muy relativos cuando se desarrollen acciones, se recomienda
entonces utilizar criterios conjuntos de comunidades o unidades
territoriales manejables desde el punto de vista hidrográfico.
 b) Por su Ecosistema: Según el medio o el ecosistema en la que se
encuentran, establecen una condición natural, así tenemos:
• Cuencas áridas,
• Cuencas tropicales,
• Cuencas húmedas y
• Cuencas frías.

 c) Por su Objetivo: Por su vocación, capacidad natural de sus
recursos, objetivos y características, las cuencas pueden
denominarse:
• hidroenergéticas,
• para agua poblacional,
• agua para riego,
• agua para navegación,
• ganaderas y
• de uso múltiple.
 d) Por su Relieve: considerando el relieve y accidentes del terreno,
las cuencas pueden denominarse:
• Cuencas planas,
• Cuencas de alta montaña,
• cuencas accidentadas o quebradas.

 e) Por la dirección de la evacuación de las aguas, se podría clasificar
en:
• Exorreicas: avenan sus aguas al mar o al océano. Un ejemplo es la
del Rimac, en Sudamérica.
• Endorreicas: desembocan en lagos o lagunas, siempre dentro del
continente. Por ejemplo, la cuenca del río Ilave.
• Arreicas: las aguas se evaporan o se filtran en el terreno.

 FUNCIONES DE LA CUENCA
Los procesos de los ecosistemas que describen el intercambio de
materia y flujo de energía a través de la vinculación de los elementos
estructurales del ecosistema pueden ser vistos como un sistema:
Dentro de la cuenca, se tienen los componentes hidrológicos,
ecológicos, ambientales y socioeconómicos, cuyas funciones a
continuación se describen:
Función Ambiental
• Constituyen sumideros de CO2.
• Alberga bancos de germoplasma.
• Regula la recarga hídrica y los ciclos biogeoquímicos.
• Conserva la biodiversidad.
• Mantiene la integridad y la diversidad de los suelos.

Función Ecológica
• Provee diversidad de sitios y rutas a lo largo de la cual se llevan a
cabo interacciones entre las características de calidad física y
química del agua.
• Provee de hábitat para la flora y fauna que constituyen los elementos
biológicos del ecosistema y tienen interacciones entre las
características físicas y biológicas del agua.
Función Hidrológica
• Captación de agua de las diferentes fuentes de precipitación para
formar el escurrimiento de manantiales, ríos y arroyos.
• Almacenamiento del agua en sus diferentes formas y tiempos de
duración.
• Descarga del agua como escurrimiento.
Función Socioeconómica
• Suministra recursos naturales para el desarrollo de actividades
productivas que dan sustento a la población.
• Provee de un espacio para el desarrollo social y cultural de la
sociedad.

LA CUENCA HIDROGRAFICA COMO SISTEMA
Para comprender el porqué la cuenca hidrográfica es un sistema, es
necesario explicar que:
a) En la cuenca hidrográfica existen entradas y salidas, por ejemplo,
el ciclo hidrológico permite cuantificar que a la cuenca ingresa una
cantidad de agua, por medio de la precipitación y otras formas; y
luego existe una cantidad que sale de la cuenca, por medio de su río
principal en las desembocaduras o por el uso que adquiera el agua.
b) En la cuenca hidrográfica se producen interacciones entre sus
elementos, por ejemplo, si se deforesta irracionalmente en la parte
alta, es posible que en épocas lluviosas se produzcan inundaciones
en las partes bajas.
c) En la cuenca hidrográfica existen interrelaciones, por ejemplo, la
degradación de un recurso como el agua, está en relación con la falta
de educación ambiental, con la falta de aplicación de leyes, con las
tecnologías inapropiadas, etc..

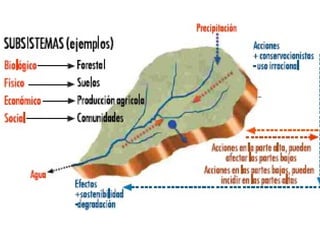

El sistema de la cuenca hidrográfica, a su vez está integrado por los
subsistemas siguientes:
a) Biológico, que integran esencialmente la flora y la fauna, y los
elementos cultivados por el hombre.
b) Físico, integrado por el suelo, subsuelo, geología, recursos
hídricos y clima (temperatura, radiación, evaporación entre otros).
c) Económico, integrado por todas las actividades productivas que
realiza el hombre, en agricultura, recursos naturales, ganadería,
industria, servicios (caminos, carreteras, energía, asentamientos y
ciudades).
d) Social, integrado por los elementos demográficos, institucionales,
tenencia de la tierra, salud, educación, vivienda, culturales,
organizacionales, políticos, y legal.
Los elementos que integran los subsistemas variarán de acuerdo al
medio en el que se ubique la cuenca y al nivel de intervención del
factor humano.

PARTES DE UNA CUENCA
Una cuenca hidrográfica se puede decir que está compuesta por
determinadas partes, según el criterio que se utilice, por ejemplo:
Criterio 1 Altitud: Si el criterio utilizado es la altura, se podrían
distinguir las siguientes partes:
• Parte alta,
• Parte media y
• Parte baja,
En función de los rangos de altura que tenga la cuenca. Si la diferencia
de altura es significativa y varía de 0 a 2,500 msnm, es factible
diferenciar las tres partes, si esta diferencia es menor, por ejemplo de
0 a 1000 msnm, posiblemente sólo se distingan dos partes, y si la
cuenca es casi plana será menos probable establecer partes.
Generalmente este criterio de la altura, se relaciona con el clima y
puede ser una forma de establecer las partes de una cuenca.

Parte alta; Predomina el fenómeno de la socavación. Es decir que hay
aportación de material terreo hacia las partes bajas de la cuenca, visiblemente
se ven trazas de erosión
Parte media; Hay medianamente un equilibrio entre el material sólido que llega
traído por la corriente y el material que sale. Visiblemente no hay erosión.
Parte baja; Es la parte de la cuenca hidrográfica en la cual el material extraído
de la parte alta se deposita.

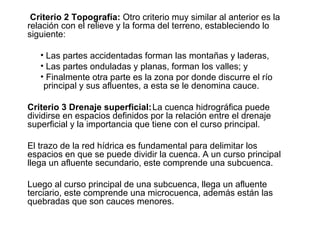

Criterio 2 Topografía: Otro criterio muy similar al anterior es la
relación con el relieve y la forma del terreno, estableciendo lo
siguiente:
• Las partes accidentadas forman las montañas y laderas,
• Las partes onduladas y planas, forman los valles; y
• Finalmente otra parte es la zona por donde discurre el río
principal y sus afluentes, a esta se le denomina cauce.

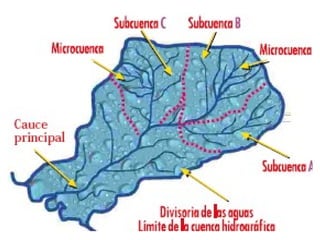

Criterio 3 Drenaje superficial:La cuenca hidrográfica puede
dividirse en espacios definidos por la relación entre el drenaje
superficial y la importancia que tiene con el curso principal.
El trazo de la red hídrica es fundamental para delimitar los
espacios en que se puede dividir la cuenca. A un curso principal
llega un afluente secundario, este comprende una subcuenca.
Luego al curso principal de una subcuenca, llega un afluente
terciario, este comprende una microcuenca, además están las
quebradas que son cauces menores.

CUENCA HIDROGRAFICA Y CUENCA HIDROLOGICA
Según el concepto de ciclo hidrológico, toda gota de lluvia que cae al suelo,
continua en forma de escurrimiento e infiltración, luego va a lugares de
concentración, allí parte se evapora y vuelve al espacio para formar el ciclo.
Luego que la gota se infiltra, satura el suelo, pasa a percolación profunda y
recarga los acuíferos. En este desplazamiento vertical, el agua se puede
encontrar con estratos impermeables (rocas duras) que movilizarán las
partículas de agua dependiendo de la forma y tipo de rasgos geológicos.
Cuando el relieve y fisiografía, tienen una forma y simetría diferente a la
configuración geológica de la cuenca, se puede decir que existe una cuenca
subterránea, que cambia la dirección del flujo subsuperficial para alimentar
a otra cuenca hidrográfica. A ésta configuración se denomina cuenca
hidrológica, la cual adquiere importancia cuando se tenga que realizar el
balance hidrológico.
Cuando la divisoria de la cuenca hidrográfica es diferente de la divisoria de
la cuenca hidrológica, los flujos subsuperficiales y el movimiento del agua
en el suelo se presenta de la siguiente manera: Es muy importante conocer
esta característica interna de la cuenca, porque en algunos casos se realiza
el balance hidrológico sin considerar los aportes o fugas de una cuenca
vecina a otra. Un caso particular es el de las cuencas ubicadas en terrenos
cársticos.

VISTA DE LA CUENCA-ESTACIONES
S 1
S 3
S 2
S 4
S 5
P6
P5
P3
P4
P3
P. HIDRO1
P2
P1

 CARACTERISTICAS MORFOMETRICAS Y FISIOGRAFICAS DE LA
CUENCA
· ÁREA. Es la magnitud más importante que define la cuenca. Delimita
el volumen total de agua que la cuenca recibe en cada.
· PERIMETRO (P). es la longitud del límite exterior de la cuenca y
depende de la superficie y la forma de la cuenca.
· PARAMETROS ASOCIADOS A LA LONGITUD
Longitud de la cuenca. Es la longitud de una línea recta con
dirección “paralela” al cauce principal.
Longitud del cauce principal. Es la distancia entre la
desembocadura y el nacimiento.
Longitud máxima (Lm) o recorrido principal de la cuenca. Es la
distancia entre el punto de desagüe y el punto más alejado de la
cuenca siguiendo la dirección de drenaje. El recorrido principal, es la
máxima distancia recorrida por el flujo de agua dentro de la cuenca.

Área de la Cuenca
El área de la Cuenca puede ser generada en forma automática por el
W.M.S. ó mediante el uso de AutoCad.
La sub-cuencas las definen puntos de control
EST. 1
S1
S2
S3
S4
S5
S1 9.0
S2 16.9
S3 22.1
S4 107.2
S5 125.8
TOTAL 281.0
Area
(Km2
)
Cuenca
EST. 2
RESERVORIO
EST. 4
EST. 5
TUNEL BY PASS

Longitud del cauce principal
L1
S1
S2
S3
L2
L3
S4
S5
L4
L5
S5 10.82 10.82
S4 12.07 22.89
S3 5.20 28.09
S2 7.72 35.81
S1 4.45 40.26
Sub-cuenca
Longitud
(Km)
Longitud
Acumulada
(Km)

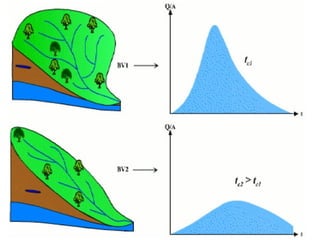

· LA FORMA DE LA CUENCA es la configuración geométrica de la
cuenca tal como está proyectada sobre el plano horizontal. La forma
incide en el tiempo de respuesta de la cuenca, es decir, al tiempo de
recorrido de las aguas a través de la red de drenaje, y, por
consiguiente, a la forma del hidrograma resultante de una lluvia dada.
Para determinar la forma de una cuenca se utilizan varios índices
asociados a la relación área-perímetro. Siendo los mas comunes:
Índice o coeficiente de compacidad (Kc)
Factor de forma (Kf)

Índice o coeficiente de compacidad (Kc). Se debe a Gravelius y es la
relación entre el perímetro de la cuenca y el perímetro de un círculo de
igual área que la cuenca, a través de la siguiente expresión:
Donde P es el perímetro de la cuenca y A es el área.
Cuanto mas irregular sea la cuenca, mayor será su coeficiente de
compacidad. Una cuenca circular tendrá un coeficiente de compacidad
mínimo, igual a 1.

Factor de forma (Kf) fue definido por Horton, como el cociente entre la
superficie de la cuenca y el cuadrado de su longitud (Una cuenca con un
factor de forma bajo esta menos sujeta crecidas que una de misma área y
mayor factor de forma):
Donde L es el recorrido principal de la cuenca, B es el ancho medio es de
la división del área de la cuenca entre la longitud del cauce principal y A es
el área de la cuenca.

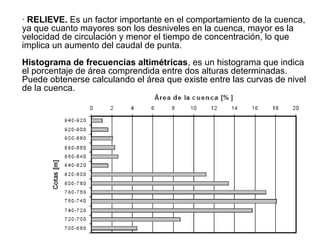

· RELIEVE. Es un factor importante en el comportamiento de la cuenca,
ya que cuanto mayores son los desniveles en la cuenca, mayor es la
velocidad de circulación y menor el tiempo de concentración, lo que
implica un aumento del caudal de punta.
Histograma de frecuencias altimétricas, es un histograma que indica
el porcentaje de área comprendida entre dos alturas determinadas.
Puede obtenerse calculando el área que existe entre las curvas de nivel
de la cuenca.

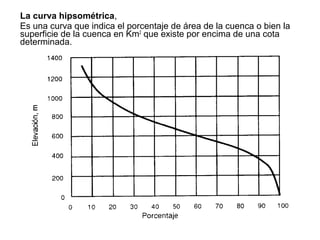

La curva hipsométrica,
Es una curva que indica el porcentaje de área de la cuenca o bien la
superficie de la cuenca en Km2
que existe por encima de una cota
determinada.

Curva A: refleja una
cuenca con gran
potencial erosivo (fase de
juventud).
Curva B: es una cuenca
en equilibrio (fase de
madurez).
Curva C: es una cuenca
sedimentaria (fase de
vejez).

ALTURAS CARACTERISTICAS
A partir de la curva hipsométrica pueden definirse varias alturas
características; altura media, altura media ponderada, altura mas
frecuente y altura mediana.
La altitud media (Hm), una forma de calculo es considerando; ci cota
media del área i, delimitada por dos curvas de nivel; ai área i entre
curvas de nivel; y A área total de la cuenca, la altitud es determinante
de la temperatura y la precipitación.
La altitud media ponderada (Hmp), es la altura de un rectángulo de
igual área que la que encierra la curva hipsométrica.
La altitud mas frecuente, es la altura correspondiente al máximo
histograma de frecuencias altimétricas.
La altitud mediana (H50), es la altura para la cual el 50% del área de
la cuenca se encuentra por debajo de la misma.

Rectángulo equivalente de una cuenca. Es un rectángulo que tiene
la misma superficie, perímetro, coeficiente de compacidad y curva
hipsométrica que la cuenca en cuestión. L y l son los lados del
rectángulo equivalente, se tiene que:
Donde L es el lado mayor, l es el lado menor, A es el área de la
cuenca, P es el perímetro de la cuenca.
Para dibujar las líneas de nivel
del rectángulo equivalente se
puede utilizar la siguiente
formula:
Donde di es la distancia desde la
parte mas baja del rectángulo
equivalente hasta la curva de
nivel y Ai el área por debajo de la
curva de nivel considerada.

Pendiente de la cuenca.
Tiene una gran importancia para el calculo del índice de peligro de
avenidas súbitas, a través de la velocidad del flujo de agua, influye en
el tiempo de respuesta de la cuenca, el método mas antiguo es a
través de la siguiente formula:
S = (Δh * Lcn / A )
Donde S es la pendiente media de la cuenca, Δh la equidistancia
entre curvas de nivel, Lcn la longitud de todas las curvas de nivel y A
el área total de la cuenca.
Otra forma seria:
S = ( 2H / P )
Donde H (diferencia de elevación máxima medida entre el punto mas
alto del límite de la cuenca y la desembocadura del río principales la
citada diferencia de cota y P el perímetro de la cuenca. También se
tiene los métodos de Alvord, Horton y Nash.

Pendiente del cauce principal
Es un indicador del grado de respuesta hidrológica de una cuenca a
una tormenta. No se debe confundir con la pendiente de la cuenca.
Dado que la pendiente varia a lo largo del cauce, es necesario definir
una pendiente media, para lo cual se propone el criterio de Taylor y
Schwarz que utiliza la siguiente formula:
Donde:
S = pendiente media del cauce principal.
m = numero de segmentos en que se divide el cauce principal.
L = longitud horizontal del cauce principal, desde su nacimiento
hasta desembocadura.
Im = longitud horizontal de los tramos en los cuales se subdivide
el cauce principal.
Sm = pendiente de cada segmento en que se divide

S1 0.036
S2 0.039
S3 0.053
S4 0.057
S5 0.026
Pendiente
(m/m)
Sub-Cuenca
PENDIENTE POR TRAMOS
DEL CAUCE PRINCIPAL

Asimismo, este parámetro permite evaluar el potencial para erosionar,
a partir de la velocidad del flujo, lo cual nos ayuda entender el
comportamiento en el transito de avenidas, así como la determinación
de las características optimas para hidroeléctricas y estabilización de
cauces, etc. Otro método es:
Pendiente de un tramo (Sc). Para hallar la pendiente de un cauce se
tomara la diferencia cotas extremas existentes en el cauce (∆h) y se
dividirá entre su longitud horizontal (l)

Orientación de la cuenca
Llamas (1993), hay que entender su dirección geográfica según la
resultante de la pendiente general.
Este concepto es importante porque distintos elementos pueden
relacionarse con la orientación, como:
• El numero de horas que esta soleado la cuenca, elemento
importante en la medida que aumenta la altitud, puede ser un
factor principal en el calculo de la evaporación y
evapotranspiración.
N-S no recibe insolación uniforme en las dos vertientes
durante todo el día.
E-O recibe insolación en las dos vertientes durante todo el día.
• Las horas en las que incide el sol sobre la ladera de la
cuenca.
• La dirección de los vientos dominantes.
• La dirección del movimiento de los frentes de lluvia.

PARAMETROS RELATIVOS A LA RED HIDROGRAFICA
Se denomina red hidrográfica al drenaje natural, permanente o
temporal, por el que fluyen las aguas de los escurrimientos
superficiales o subterráneos. La red hidrográfica superficial se analiza a
través del siguiente:
Densidad de drenaje, Horton (1945) definió la densidad de drenaje de
una cuenca como el cociente entre la longitud total de los canales de
flujo pertenecientes a su red de drenaje y la superficie de la cuenca:
Donde:
D = densidad de drenaje (Km-1
)
∑Li = suma de las longitudes de los cursos que se integran en la
cuenca (Km)
A = superficie de la cuenca (Km2
)

Este parámetro es, en cierto modo, un reflejo de la dinámica de la
cuenca, de la estabilidad de la red hidrográfica y del tipo de escorrentía
de superficie, así como de la respuesta de la cuenca a un precipitación.
Esta respuesta condiciona la forma del hidrograma resultante en el
desagüe de la cuenca. A mayor densidad de drenaje, más dominante es
el flujo en el cauce frente al flujo en ladera, lo que se traduce en un
menor tiempo de respuesta de la cuenca y, por tanto, un menor tiempo al
pico del hidrograma, tenemos cuadro que permitirán un mejor
entendimiento:

Frecuencia de drenaje, se define como el numero de cauces
de cualquier orden entre la superficie de la cuenca, utilizando
la siguiente formula:
El significado es similar al anterior, puesto que al obtener en
numero de cauces por Km2
, establece la mayor o menor
posibilidad de que cualquier gota de agua encuentre un cauce
mayor o menor tiempo.

Orden de la cuenca, es un numero que refleja el grado de
ramificación de la red de drenaje. La clasificación de los cauces de
una cuenca se realiza a través de las siguientes premisas:
• Los cauces de primer orden son los que no tienen tributarios.
• Los cauces de segundo orden se forman en la unión de dos
cauces de dos cauces de primer orden y, en general, los cauces
de orden n se forman cuando dos cauces de orden n-1 se unen.
• Cuando un cauce se une con un cauce de orden mayor, el
canal resultante hacia aguas abajo retiene el mayor de los
ordenes.
• El orden de la cuenca es el mismo del su cauce principal a la
salida.

Método para designar el orden de las corrientes de un río.

Patrones de alineamiento de cauce

 ELEMENTOS DE LA CUENCA
EL RIO PRINCIPAL, la elección del río principal es arbitraria, pues se
pueden seguir distintos criterios para su elección (el curso fluvial más
largo, el de mayor caudal medio, el de mayor caudal máximo, el de
mayor superficie de cuenca, etc.). El río principal tiene un curso, que
es la distancia entre su naciente y su desembocadura. En el curso de
un río distinguimos tres partes:
El curso superior, ubicado en lo más elevado del relieve, en donde la
erosión de las aguas del río es vertical. Su resultado: la
profundización del cauce.
El curso medio, en donde el río empieza a zigzaguear, ensanchando
el valle.
El curso inferior, situado en las partes más bajas de la cuenca. Allí, el
caudal del río pierde fuerza y los materiales sólidos que lleva se
sedimentan, formando las llanuras aluviales o valles.

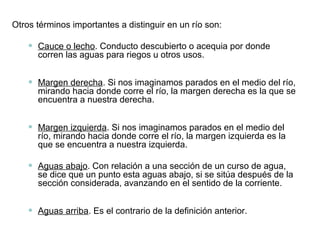

Otros términos importantes a distinguir en un río son:
• Cauce o lecho. Conducto descubierto o acequia por donde
corren las aguas para riegos u otros usos.
• Margen derecha. Si nos imaginamos parados en el medio del río,
mirando hacia donde corre el río, la margen derecha es la que se
encuentra a nuestra derecha.
• Margen izquierda. Si nos imaginamos parados en el medio del
río, mirando hacia donde corre el río, la margen izquierda es la
que se encuentra a nuestra izquierda.
• Aguas abajo. Con relación a una sección de un curso de agua,
se dice que un punto esta aguas abajo, si se sitúa después de la
sección considerada, avanzando en el sentido de la corriente.
• Aguas arriba. Es el contrario de la definición anterior.

LOS AFLUENTES
Son los ríos secundarios que desaguan en el río principal. Cada
afluente tiene su respectiva cuenca, denominada sub-cuenca,
también llamado tributario, que no desemboca en el mar sino en otro
río más importante con el cual se une en un lugar llamado
confluencia.
EL DIVORTIUM ACUARUM
El divortium acuarum o línea de las altas cumbres, que separa a las
cuencas vecinas. Es la divisoria de aguas, utilizada como límite entre
dos espacios geográficos.
EL RELIEVE DE LA CUENCA
El relieve de la cuenca es variado. Está formado por las montañas y
sus flancos; por las quebradas, valles y mesetas.

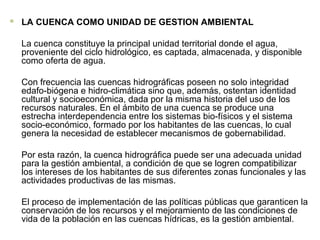

 LA CUENCA COMO UNIDAD DE GESTION AMBIENTAL
La cuenca constituye la principal unidad territorial donde el agua,
proveniente del ciclo hidrológico, es captada, almacenada, y disponible
como oferta de agua.
Con frecuencia las cuencas hidrográficas poseen no solo integridad
edafo-biógena e hidro-climática sino que, además, ostentan identidad
cultural y socioeconómica, dada por la misma historia del uso de los
recursos naturales. En el ámbito de una cuenca se produce una
estrecha interdependencia entre los sistemas bio-físicos y el sistema
socio-económico, formado por los habitantes de las cuencas, lo cual
genera la necesidad de establecer mecanismos de gobernabilidad.
Por esta razón, la cuenca hidrográfica puede ser una adecuada unidad
para la gestión ambiental, a condición de que se logren compatibilizar
los intereses de los habitantes de sus diferentes zonas funcionales y las
actividades productivas de las mismas.
El proceso de implementación de las políticas públicas que garanticen la
conservación de los recursos y el mejoramiento de las condiciones de
vida de la población en las cuencas hídricas, es la gestión ambiental.

DIFERENTES CONCEPTOS DE MANEJO DE CUENCAS
* Es el continuo estudio, para satisfacer las necesidades biológicas,
psicológicas y sociales de los seres humanos, de modo que sea
compatible con las características físicas, químicas y biológicas del
mismo y que no altere sustancialmente la calidad del ambiente natural
y los ciclos naturales que allí se realizan.
* Es la gestión que las personas realizan a nivel de la cuenca para
aprovechar, proteger y conservar los recursos naturales que le ofrece
dicha cuenca, con el fin de obtener una producción óptima y sostenida
para lograr una calidad de vida acorde a sus necesidades.
* Manejo de cuenca: son las diferentes acciones que se realizan, en
una determinada cuenca, para hacer un uso racional y sostenible de
los diferentes recursos que se encuentran en ella, tomando en
consideración el potencial-vocación de la cuenca y las actividades e
intereses de las comunidades y sectores que habitan e interactúan en
la referida cuenca.

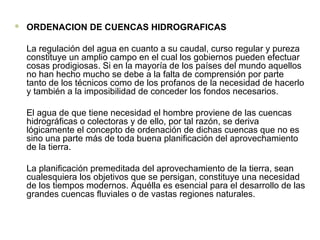

 ORDENACION DE CUENCAS HIDROGRAFICAS
La regulación del agua en cuanto a su caudal, curso regular y pureza
constituye un amplio campo en el cual los gobiernos pueden efectuar
cosas prodigiosas. Si en la mayoría de los países del mundo aquellos
no han hecho mucho se debe a la falta de comprensión por parte
tanto de los técnicos como de los profanos de la necesidad de hacerlo
y también a la imposibilidad de conceder los fondos necesarios.
El agua de que tiene necesidad el hombre proviene de las cuencas
hidrográficas o colectoras y de ello, por tal razón, se deriva
lógicamente el concepto de ordenación de dichas cuencas que no es
sino una parte más de toda buena planificación del aprovechamiento
de la tierra.
La planificación premeditada del aprovechamiento de la tierra, sean
cualesquiera los objetivos que se persigan, constituye una necesidad
de los tiempos modernos. Aquélla es esencial para el desarrollo de las
grandes cuencas fluviales o de vastas regiones naturales.

SERVICIOS AMBIENTALES
Del flujo hidrológico: usos directos (agricultura, industria, agua potable,
etc..), dilución de contaminantes, generación de electricidad,
regulación de flujos y control de inundaciones, transporte de
sedimentos, recarga de acuíferos, dispersión de semillas y larvas de la
biota.
De los ciclos bioquímicos: almacenamiento y liberación de sedimentos,
almacenaje y reciclaje de nutrientes, almacenamiento y reciclaje de
materia orgánica, detoxificación y absorción de contaminantes.
De la Producción biológica: creación y mantenimiento de hábitat,
mantenimiento de la vida silvestre, fertilización y formación de suelos.
De la descomposición: procesamiento de la materia orgánica,
procesamiento de desechos humanos.

 PROCEDIMIENTO PARA LA DELIMITACIÓN DE LAS UNIDADES
HIDROGRÁFICAS
Criterios cartográficos para delimitar unidades hidrográficas, se
tendrá en cuenta con los conceptos básicos de cuencas, así como
sus tipos y características.
El proceso de delimitación, es válido si se utiliza tanto en el método
tradicional – delimitación sobre cartas topográficas-, así como en el
método digital con ingreso directo sobre la pantalla de un
ordenador, utilizando algún software SIG como herramienta de
digitalización.
Para la delimitación de las unidades hidrográficas, se consideran las
siguientes reglas prácticas:
Primera: Se identifica la red de drenaje o corrientes superficiales, y
se realiza un esbozo muy general de la posible delimitación. (Ver
figura 1y2).

Figura 1. Se identifica la red de drenaje o corrientes superficiales

Figura 2. Se realiza un esbozo muy general de la posible delimitación

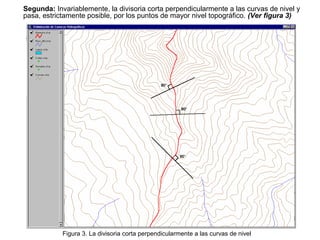

Figura 3. La divisoria corta perpendicularmente a las curvas de nivel
Segunda: Invariablemente, la divisoria corta perpendicularmente a las curvas de nivel y
pasa, estrictamente posible, por los puntos de mayor nivel topográfico. (Ver figura 3)

Figura 4. La divisoria corta a las curvas de nivel por su parte convexa, tal como muestra las flechas negras.
Tercera: Cuando la divisoria va aumentando su altitud, corta a las curvas de nivel por
su parte convexa. (Ver figura 4).

Figura 5. La divisoria corta a las curvas de nivel por su parte cóncava, tal como muestra las flechas negras.
Cuarta: Cuando la altitud de la divisoria va decreciendo, corta a las curvas de nivel
por la parte cóncava. (Ver figura 5)

Figura 6. La divisoria no debe cortar ningún flujo de agua natural, excepto en el punto de salida de la cuenca.
Quinta: Como comprobación, la divisoria nunca corta una quebrada o río, sea que éste
haya sido graficado o no en el mapa, excepto en el punto de interés de la cuenca
(salida). (Ver figura 6)

Cuenca hidrografica

Más contenido relacionado

La actualidad más candente

Similar a Cuenca hidrografica

Último

Cuenca hidrografica
