El documento define el modelo entidad-relación y describe sus componentes principales. Explica que el modelo entidad-relación es una herramienta para visualizar los objetos de una base de datos como entidades y relaciones. Luego describe los cuatro tipos básicos de relaciones - uno a uno, uno a muchos, muchos a uno, y muchos a muchos - y proporciona ejemplos de cada uno. Finalmente, presenta los pasos del proceso de diseño de una base de datos.

1. BASE DEBASE DE
DATOSDATOSSEGUNDA PARTESEGUNDA PARTE
CARLOS SIERRA DURÁN
11-2

2. CONTENIDO
• Defina el modelo entidad-relación.
•
• Que es una relación.
•
• Que tipos de relaciones existen, defina cada uno
de ellas y dé un ejemplo.
•
• Cual es el proceso de diseño de una BD: Realice un
grafico utilizando autoformas en cualquiera de
los programas de office (PP, Word, Excel) para
explicar esta pregunta.

3. MODELO ENTIDAD-
RELACIÓN
• Conocido también como DER
(diagramas entidad-
relación) es una herramienta
de modelado para bases de
datos. Se pretende 'visualizar'
los objetos que pertenecen a
la Base de Datos como
entidades, las cuales tienen
unos atributos y se vinculan
mediante relaciones.
Mediante una serie de
procedimientos se puede
pasar del modelo E-R a otros,
como por ejemplo el modelo
relacional.

4. CONSISTE EN LOS SIGUIENTES
PASOS:
•
Se parte de una descripción textual del
problema o sistema de información a
automatizar (los requisitos).
•
Se hace una lista de los sustantivos y
verbos que aparecen.
•
Los sustantivos son posibles entidades o
atributos.
•
Los verbos son posibles relaciones.
•
Analizando las frases se determina la
cardinalidad de las relaciones y otros
detalles.
•
Se elabora el diagrama (o diagramas)
entidad-relación.
•
Se completa el modelo con listas de
atributos y una descripción de otras
restricciones que no se pueden reflejar en
el diagrama.
•

5. QUÉ ES UNA RELACIÓN?
• Describe cierta dependencia entre entidades o
permite la asociación de las mismas.

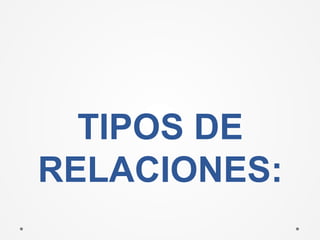

6. TIPOS DE
RELACIONES:

7. RELACIÓN UNO A UNO
Se presenta cuando existe una relación como su nombre lo indica
uno a uno, denominado también relación de matrimonio. Una
entidad del tipo A solo se puede relacionar con una entidad del
tipo B, y viceversa; Por ejemplo: la relación asignación de
automóvil que contiene a las entidades EMPLEADO, AUTO, es una
relación 1 a 1, ya que asocia a un empleado con un único
automóvil y ningún vehículo se asigna a más de un trabajador.
Es representado gráficamente de la siguiente manera:
•

8. RELACIÓN UNO A
MUCHOS
Significa que una entidad del tipo A puede
relacionarse con cualquier cantidad de entidades del
tipo B, y una entidad del tipo B solo puede estar
relacionada con una entidad del tipo A.
Su representación gráfica es la siguiente:
•

9. RELACIÓN UNOS A
MUCHOS
Indica que una entidad del tipo B puede relacionarse
con cualquier cantidad de entidades del tipo A,
mientras que cada entidad del tipo A solo puede
relacionarse con solo una entidad del tipo B.

10. RELACIÓN MUCHOS A
MUCHOS
Establece que cualquier cantidad de entidades del
tipo A pueden estar relacionados con cualquier
cantidad de entidades del tipo B.

11. CUAL ES EL PROCESO DE DISEÑO DE UNA BD: REALICE UN
GRAFICO UTILIZANDO AUTOFORMAS EN CUALQUIERA DE LOS
PROGRAMAS DE OFFICE (PP, WORD, EXCEL) PARA EXPLICAR ESTA
PREGUNTA.
Determinar el propósito
de la base de datos
Determinar las tablas
necesarias
Determinar los campos
necesariosDeterminar las relaciones
Perfeccionar el diseño
