El documento describe los elementos básicos de un diagrama Entidad-Relación (E-R), incluyendo rectángulos para representar entidades, elipses para atributos, diamantes para relaciones y líneas para conectarlos. También describe entidades regulares y débiles, dominios para valores de atributos, atributos simples, compuestos y multivaluados, y la cardinalidad de las relaciones.

1. Base de datos iREPRESENTACIÓN GRÁFICA M-E/R

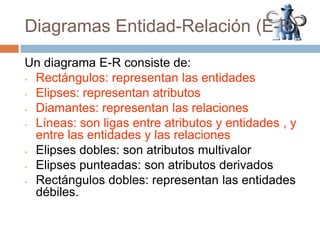

2. Diagramas Entidad-Relación (E-R)Un diagrama E-R consiste de:Rectángulos: representan las entidades

3. Elipses: representan atributos

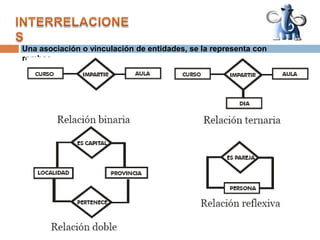

4. Diamantes: representan las relaciones

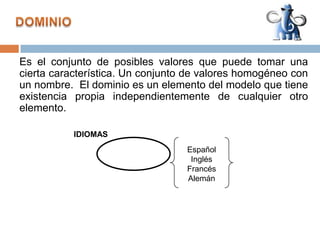

5. Líneas: son ligas entre atributos y entidades , y entre las entidades y las relaciones

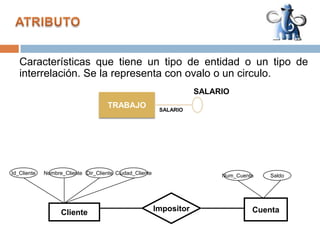

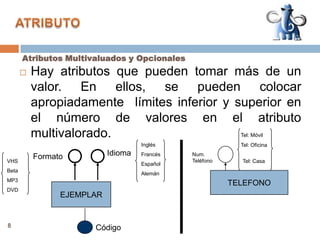

6. Elipses dobles: son atributos multivalor

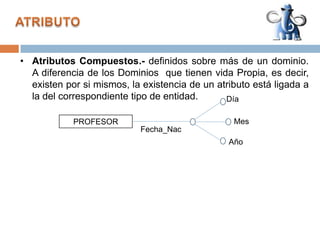

7. Elipses punteadas: son atributos derivados

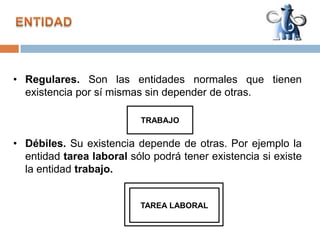

8. Rectángulos dobles: representan las entidades débiles.ENTIDADRegulares. Son las entidades normales que tienen existencia por sí mismas sin depender de otras.

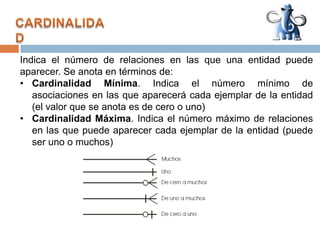

9. Débiles. Su existencia depende de otras. Por ejemplo la entidad tarea laboral sólo podrá tener existencia si existe la entidad trabajo. TRABAJOTrabajoTAREA LABORAL
