El modelo entidad-relación (E-R) es un modelo de datos basado en entidades del mundo real y las relaciones entre ellas. El modelo E-R representa datos mediante conjuntos de entidades, atributos y relaciones. Las entidades tienen propiedades descritas por atributos, y las relaciones representan asociaciones entre entidades. El diagrama E-R utiliza diferentes símbolos como rectángulos, elipses y rombos para representar gráficamente estos componentes y sus relaciones.

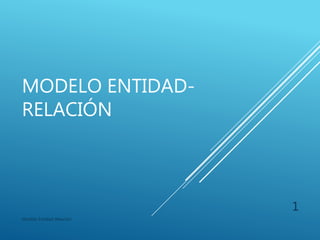

1. MODELO ENTIDAD-
RELACIÓN
Modelo Entidad-Relación
1

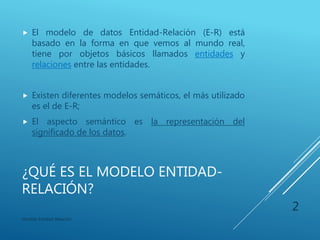

2. ¿QUÉ ES EL MODELO ENTIDAD-
RELACIÓN?
 El modelo de datos Entidad-Relación (E-R) está
basado en la forma en que vemos al mundo real,
tiene por objetos básicos llamados entidades y
relaciones entre las entidades.
 Existen diferentes modelos semáticos, el más utilizado
es el de E-R;
 El aspecto semántico es la representación del
significado de los datos.
Modelo Entidad-Relación
2

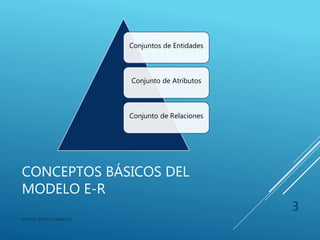

3. CONCEPTOS BÁSICOS DEL
MODELO E-R
Conjuntos de Entidades
Conjunto de Atributos
Conjunto de Relaciones
Modelo Entidad-Relación
3

4. CONJUNTO DE ENTIDADES
 Entidad. “Cosa” u “Objeto” del mundo real que es
distinguible de todos los demás.
 A la entidad la conforman propiedades , y los valores
para un conjunto de propiedades pueden identificar
una única entidad.
Modelo Entidad-Relación
4

5. CONJUNTO DE ENTIDADES
Modelo Entidad-Relación
5
Responde Brevemente:
¿Cuáles son las propiedades para el objeto
auto?
¿Cuáles son las propiedades para el objeto
persona?
¿Son iguales las propiedades para ambos
objetos?

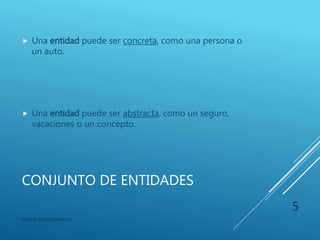

6. CONJUNTO DE ENTIDADES
 Una entidad puede ser concreta, como una persona o
un auto.
 Una entidad puede ser abstracta, como un seguro,
vacaciones o un concepto.
Modelo Entidad-Relación
6

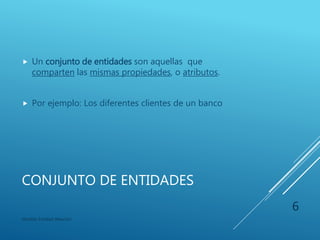

7. CONJUNTO DE ENTIDADES
 Un conjunto de entidades son aquellas que
comparten las mismas propiedades, o atributos.
 Por ejemplo: Los diferentes clientes de un banco
Modelo Entidad-Relación
7

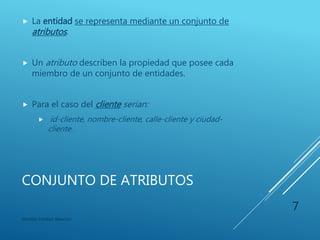

8. CONJUNTO DE ATRIBUTOS
 La entidad se representa mediante un conjunto de
atributos.
 Un atributo describen la propiedad que posee cada
miembro de un conjunto de entidades.
 Para el caso del cliente serían:
 id-cliente, nombre-cliente, calle-cliente y ciudad-
cliente.
Modelo Entidad-Relación
8

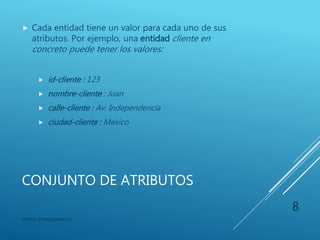

9. CONJUNTO DE ATRIBUTOS
 Cada entidad tiene un valor para cada uno de sus
atributos. Por ejemplo, una entidad cliente en
concreto puede tener los valores:
 id-cliente : 123
 nombre-cliente : Juan
 calle-cliente : Av. Independencia
 ciudad-cliente : México
Modelo Entidad-Relación
9

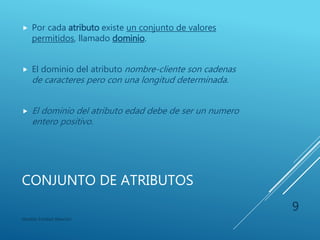

10. CONJUNTO DE ATRIBUTOS
 Por cada atributo existe un conjunto de valores
permitidos, llamado dominio.
 El dominio del atributo nombre-cliente son cadenas
de caracteres pero con una longitud determinada.
 El dominio del atributo edad debe de ser un numero
entero positivo.
Modelo Entidad-Relación
10

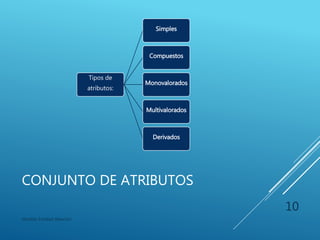

11. CONJUNTO DE ATRIBUTOS
Tipos de
atributos:
Simples
Compuestos
Monovalorados
Multivalorados
Derivados
Modelo Entidad-Relación
11

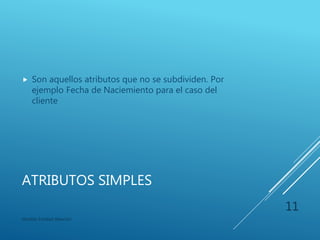

12. ATRIBUTOS SIMPLES
 Son aquellos atributos que no se subdividen. Por
ejemplo Fecha de Naciemiento para el caso del
cliente
Modelo Entidad-Relación
12

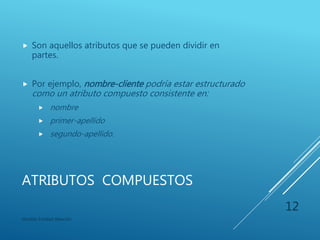

13. ATRIBUTOS COMPUESTOS
 Son aquellos atributos que se pueden dividir en
partes.
 Por ejemplo, nombre-cliente podría estar estructurado
como un atributo compuesto consistente en:
 nombre
 primer-apellido
 segundo-apellido.
Modelo Entidad-Relación
13

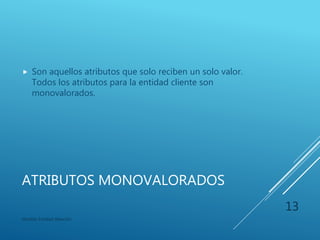

14. ATRIBUTOS MONOVALORADOS
 Son aquellos atributos que solo reciben un solo valor.
Todos los atributos para la entidad cliente son
monovalorados.
Modelo Entidad-Relación
14

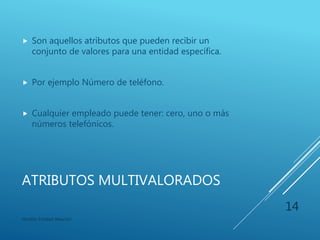

15. ATRIBUTOS MULTIVALORADOS
 Son aquellos atributos que pueden recibir un
conjunto de valores para una entidad específica.
 Por ejemplo Número de teléfono.
 Cualquier empleado puede tener: cero, uno o más
números telefónicos.
Modelo Entidad-Relación
15

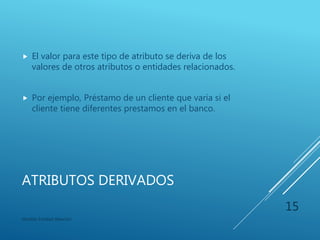

16. ATRIBUTOS DERIVADOS
 El valor para este tipo de atributo se deriva de los
valores de otros atributos o entidades relacionados.
 Por ejemplo, Préstamo de un cliente que varia si el
cliente tiene diferentes prestamos en el banco.
Modelo Entidad-Relación
16

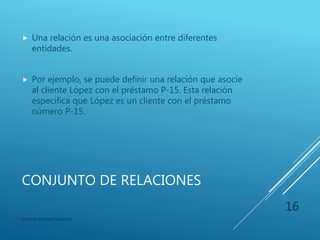

17. CONJUNTO DE RELACIONES
 Una relación es una asociación entre diferentes
entidades.
 Por ejemplo, se puede definir una relación que asocie
al cliente López con el préstamo P-15. Esta relación
especifica que López es un cliente con el préstamo
número P-15.
Modelo Entidad-Relación
17

18. CONJUNTO DE RELACIONES
 Considere las dos entidades cliente y
préstamo.
 Se define el conjunto de relaciones
prestatario para denotar la asociación entre
clientes y préstamos bancarios que los
clientes tengan.
Modelo Entidad-Relación
18

19. CORRESPONDENCIA DE
CARDINALIDAD
 La correspondencia de cardinalidades, o razón de
cardinalidad, expresa el número de entidades a las
que otra entidad puede estar asociada vía un
conjunto de relaciones.
Modelo Entidad-Relación
19

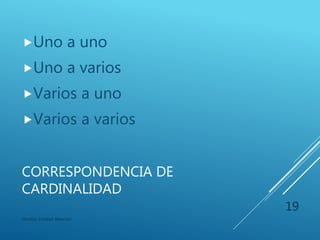

20. CORRESPONDENCIA DE
CARDINALIDAD
Uno a uno
Uno a varios
Varios a uno
Varios a varios
Modelo Entidad-Relación
20

21. CORRESPONDENCIA UNO A UNO
Modelo Entidad-Relación
21

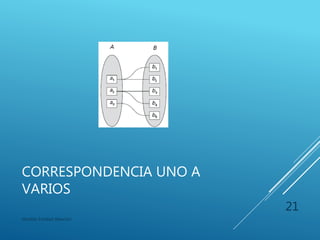

22. CORRESPONDENCIA UNO A
VARIOS
Modelo Entidad-Relación
22

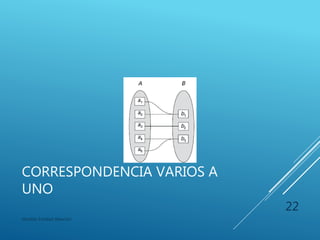

23. CORRESPONDENCIA VARIOS A
UNO
Modelo Entidad-Relación
23

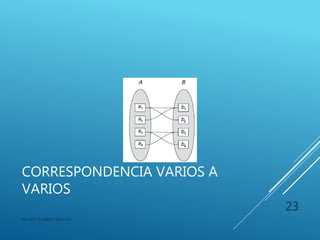

24. CORRESPONDENCIA VARIOS A
VARIOS
Modelo Entidad-Relación
24

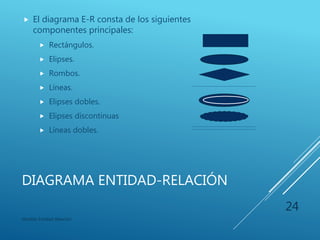

25. DIAGRAMA ENTIDAD-RELACIÓN
 El diagrama E-R consta de los siguientes
componentes principales:
 Rectángulos.
 Elipses.
 Rombos.
 Líneas.
 Elipses dobles.
 Elipses discontinuas
 Líneas dobles.
Modelo Entidad-Relación
25

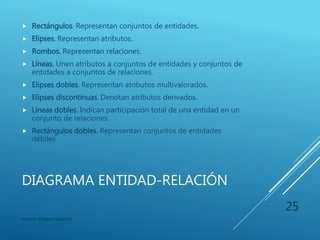

26. DIAGRAMA ENTIDAD-RELACIÓN
 Rectángulos. Representan conjuntos de entidades.
 Elipses. Representan atributos.
 Rombos. Representan relaciones.
 Líneas. Unen atributos a conjuntos de entidades y conjuntos de
entidades a conjuntos de relaciones.
 Elipses dobles. Representan atributos multivalorados.
 Elipses discontinuas. Denotan atributos derivados.
 Líneas dobles. Indican participación total de una entidad en un
conjunto de relaciones.
 Rectángulos dobles. Representan conjuntos de entidades
débiles
Modelo Entidad-Relación
26

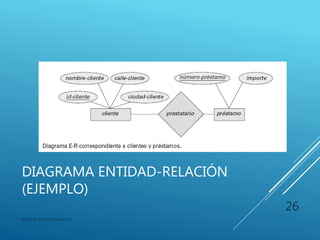

27. DIAGRAMA ENTIDAD-RELACIÓN
(EJEMPLO)
Modelo Entidad-Relación
27

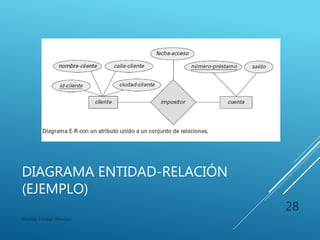

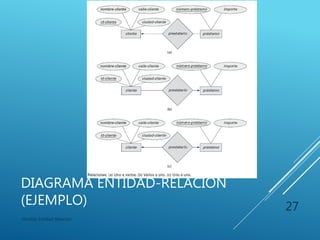

28. DIAGRAMA ENTIDAD-RELACIÓN
(EJEMPLO)
Modelo Entidad-Relación
28

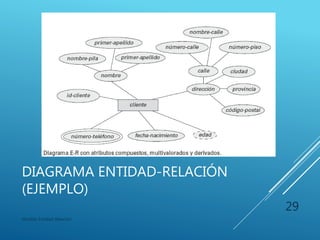

29. DIAGRAMA ENTIDAD-RELACIÓN
(EJEMPLO)
Modelo Entidad-Relación
29

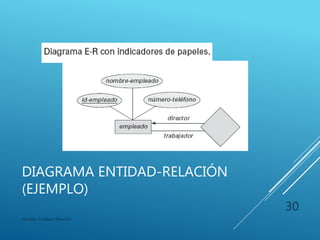

30. DIAGRAMA ENTIDAD-RELACIÓN
(EJEMPLO)
Modelo Entidad-Relación
30

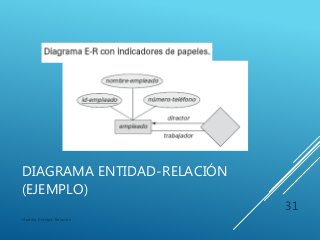

31. DIAGRAMA ENTIDAD-RELACIÓN
(EJEMPLO)
Modelo Entidad-Relación
31
