Este documento describe una entrevista entre un gerente y un ingeniero sobre la implementación de un sistema de base de datos para una empresa de fabricación de herrajes para muebles. El gerente explica que la empresa requiere un sistema moderno para gestionar los pedidos de herrajes para muebles, los cuales incluyen información sobre clientes, productos, inventarios y órdenes de compra. El ingeniero solicita más detalles sobre los datos y procesos actuales para diseñar un esquema de base de datos que satisfaga las necesidades de la empresa.

1. Bases de Datos Relacionales I

2. Objetivos Proporcionar al participante los conceptos básicos de bases de datos y dar a conocer las principales funcionalidades de los sistemas administradores de bases de datos. Profundizar en el estudio del modelo relacional, su fundamento teórico y lenguajes de consulta. Efectuar prácticas con el lenguaje

3. Contenido 1. Introducción (2 horas) 2. El ambiente tecnológico de las bases de datos (1 hora) 3. El modelo relacional (2 horas) 4. Instrumentación de la base de datos (4 horas) 5. Normalización (5 horas) 6. Integridad y Seguridad (2 horas) 7. Lenguajes para bases de datos (3 horas ) 8. Manejo de Transacciones (1 horas)

4. Metodología y Evaluación Las sesiones de clase son usadas por el instructor para estimular la discusión y desarrollar nuevas relaciones con el propósito de emitir juicios e implicaciones que fundamenten los conocimientos que se desean obtener en el curso. 20 horas de clase con profesor titular y 28 horas de trabajo independiente, en el que se llevarán a cabo tareas y trabajos de desarrollo. Asistencia y participación en clase 60% Elaboración de tareas y trabajos individuales 40%

5. 1. Introducción ¿Qué es una Base de Datos? Sistemas de Información y Bases de Datos Sistemas Manejadores de Bases de Datos El campo de las bases de datos Comparación con el proceso por archivo Paradigma de base de datos Niveles de automatización Aplicaciones

6. Sobre los datos de la empresa En la medida de lo posible los datos en la base deben cumplir con ser o estar : Independientes entre si Distribuidos No redundantes Reales Compartidos

7. Definición Base de Datos o BD Colección de todos los datos operativos de una Empresa de acuerdo a un modelo específico que son accesibles desde cualquier lugar físico y nivel de la empresa (Estratégico, Táctico, Operativo) Una BD debe cumplir con las características de: Unicidad Consistencia Seguridad Privacía Disponibilidad Integridad

8. Comparación entre Archivos y Base de Datos Dependencia de ligas externas a los datos Datos sin compartir en toda la empresa Redundancia de los datos Archivos no relacionados entre sí Acceso limitado y con poca flexibilidad, eficiencia y seguridad Independencia a ligas externas a los datos Datos compartidos y compatibles en la empresa Redundancia mínima y controlada Datos relacionados de acuerdo a un modelo Flexibilidad, Integridad, Eficiencia y seguridad

9. El campo de las BD Eficiencia Acceso y modificación de grandes volumenes de datos Adaptabilidad Supervivencia de datos bajo errores, reduciendo inconsistencias Control del acceso Simulataneidad de uso múltiple dentro de una congruencia con control de concurrencia y seguridad Persistencia Existencia y mantenimiento de datos por largos períodos de tiempo, independientemente del modo de acceso

10. 2. El ambiente tecnológico de las BD Contexto informático Actividades del modelador de bases de datos Breve cronología de las bases de datos Evolución de la noción de BDs Modelos de datos Esquema e instancia Modelado Modelo de empresa Modelo de datos Modelo de implementación

11. Diversos Modelos de una BD En realidad han existido diversos modelos para modelar la realidad, aquí presentamos algunos de ellos Modelo Jerárquico Primer modelo de BD, IMS es la mas popular Modelo de Redes Definido por C. Bachman, IDMS fue el producto comercial Modelo Relacional Funcional Diseño de Codd popularizado por Date (RDB, Oracle, Sybase, Informix ) Modelo Entidad - Relación Concepción de Chen, muy usado aplicable a diversos modelos ( j,r,rel) Modelo Semántico Inicialmente de R. Quillian usado solo en investigación Modelo Binario Instrumentado por Stonebraker basado en el modelo de Codd (Ingres) Modelo Orientado a Objetos Popular al representar la tendencia actual (Ilustra, O2 ) Modelo Mutlirelacional Extensión al relacional con inversión total

12. Usos de una Base de Datos Base de datos

13. Entorno de operación

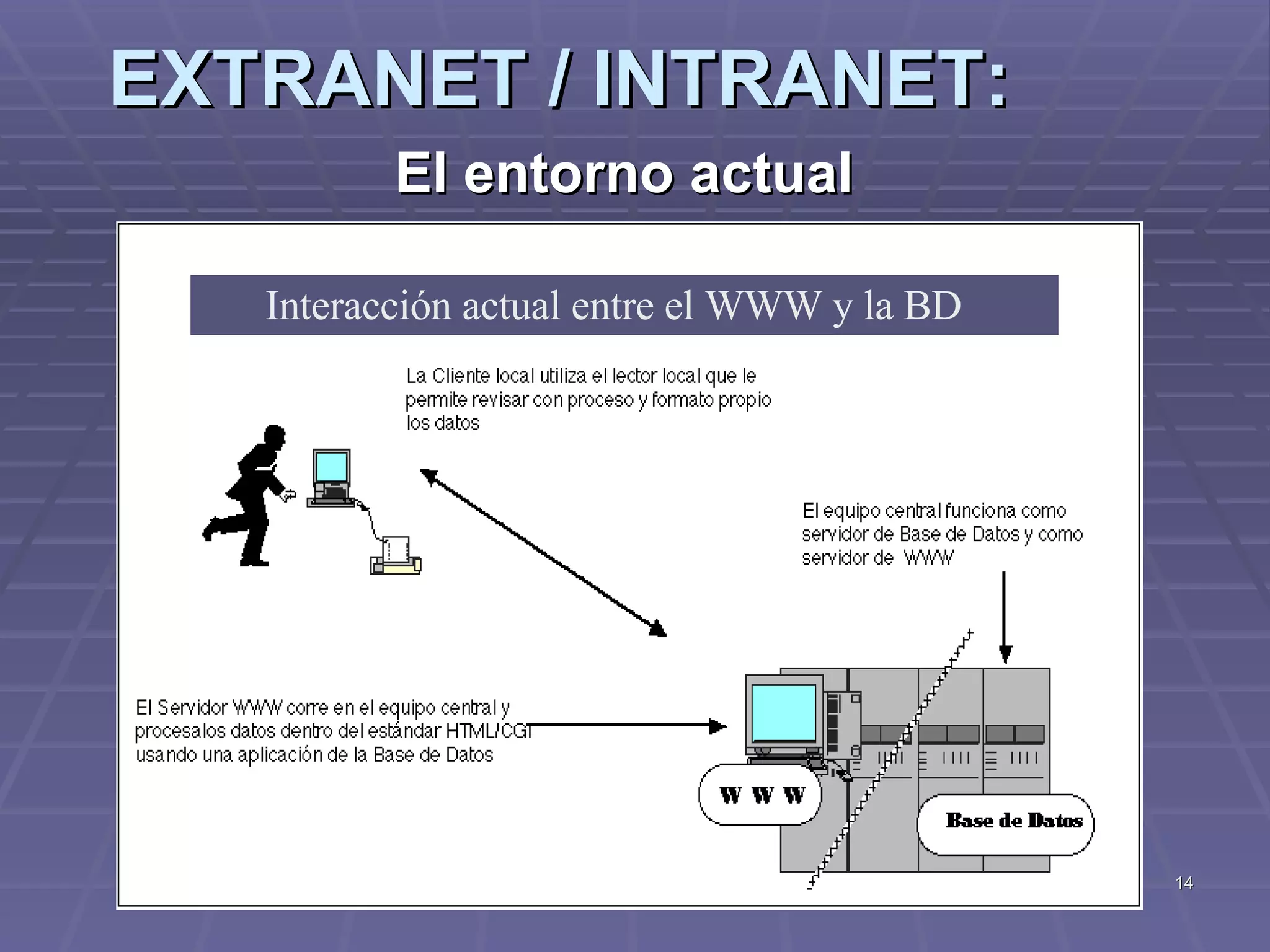

14. EXTRANET / INTRANET: El entorno actual Interacción actual entre el WWW y la BD

15. Niveles de Instrumentación

16. Niveles de Instrumentación (2)

17. 3. El Modelo Relacional Definición del modelo relacional Esquema relacional Propiedades estructurales Definición de relación Identificación de tuplas Almacenamiento de relaciones

18. Modelo de Datos Un modelo es un conjunto de conceptos para describir los datos y la relación semántica entre ellos, dentro de las restricciones que apliquen en la empresa La triada MD { G, O, R } G Reglas de generación de objetos 0 Operaciones, elementos de manipulación R Restricciones inherentes y explícitas MD Notación formal matemática para expresar datos y relaciones Esquema del MD Es un plano de la BD Vista del MD es un subesquema del MD

19. Modelado

20. Definición del Modelo El modelo relacional es una estructura basada en colecciones de tablas en 2 dimensiones con propiedades especiales, que permiten representar distintos tipos de asociaciones Las tablas se denominan entidades y están formadas por un conjunto de tuplas o instancias de cada relación de datos atómicos, llamados dominios . Cada tupla representa un hecho elemental o aseveración de la realidad a modelar: < Id objeto, propiedad 1, propiedad 2, … , propiedad n > < Arbol, Altura, Color, … , Edad > < Fresno, 10.30, café oscuro, … , 10 > El orden de cada tupla en la entidad y de cada dominio es irrelevante en la organización. Aunque los valores de los dominios pueden repetirse, las asociaciones son únicas, por lo que no pueden existir dos instancias iguales.

21. Operaciones con el Modelo El modelo relacional permite consultar las tablas: instancia por instancia insertar nuevas entidades: definición de archivos insertar nuevas instancias: altas eliminar entidades: bajas de archivos eliminar instancias: bajas actualizar entidades: cambios interrelacionar entidades: a través de un dominio El modelo asume la existencia de un lenguaje de interacción poderoso El modelo fue desarrollado por F. Codd en los 70’s y parte de la definición matemática de que un entidad es un subconjunto del producto cartesiano entre los dominios de la realidad a modelar: Sean los dominios D1 : { d1a, d1b … d1n }, D2 : { d2a, d2b … d2n }, D3 : { d3a, d3b … d3n } Entonces el producto cartesiano D1 x D2 x D3 esta dado por las tuplas < d1a, d2a,d3a > ……. < d1a, d2a,d3b > hasta ….. < d1n, d2n,d3n > El subconjunto de este producto es la realidad existente en un momento dado en la empresa

22. Ejemplos del Modelo Entidades: archivos existentes (esquema) Vistas: relación temporal entre archivos (subesquema) Note que no todos las tuplas están relacionadas, igualmente los entidades son solo un subconjunto de todas las combinaciones posibles de los productos cartesianos

23. Identificación de tuplas Tradicionalmente se conoce como llave de acceso a aquel campo o campos de un registro que nos dan permiten llegar directo a un dato, por ejemplo el nombre de la persona me da su edad o su sexo. En el modelo relacional se mantiene esta situación siendo este dominio o conjunto de dominio la llave de acceso . Para encontrar los indices principales, en el modelo buscaremos aquellos dominios que son independientes , esto es aquellos de los que los demás dominios de la relación dependen para generar una relación funcional. A esto le llamaremos dependencias funcionales o DF. Es común que el dominio o los dominios independientes correspondan a la llave de acceso de un archivo (igualmente al índice principal en un archivo indexado).

24. Identificación de llaves Tradicionalmente existen las siguientes tipos de llaves de acceso a un archivo: Llave Primaria: Dominio(s) independientes en la entidad Llave Compuesta: Si la llave primaria es formada por varios dominios Super Llave: Conjunto de llaves que satisfacen la identificación única. En el modelo relacional es lo que se desea, para lo que se requiere el proceso de normalización de entidades en el modelado de la realidad Atributo Primo: es aquel dominio independiente y que forma parte de la llave de una entidad específica. Atributo No primo: es aquel dominio que dependa de una llave en una entidad, sin participar en la llave. Llave Foránea: Aquel dominio que existiendo como dependiente en una entidad es a su vez una llave (Atributo primo) en otra entidad de la BD.

25. 4. Instrumentación de la Base de Datos Tópicos de instrumentación de BD Esquema con dos entidades Esquema con dos entidades y repeticiones Esquema con dos entidades, repeticiones y colector de apuntadores Índice colector

26. Inicial

27. I n t e r m e d i o s

28. I n t e r m e d i o s

29. I n t e r m e d i o s

30. I n t e r m e d i o s

31. C o l e c t o r

32. Completo

33. Colector Completo

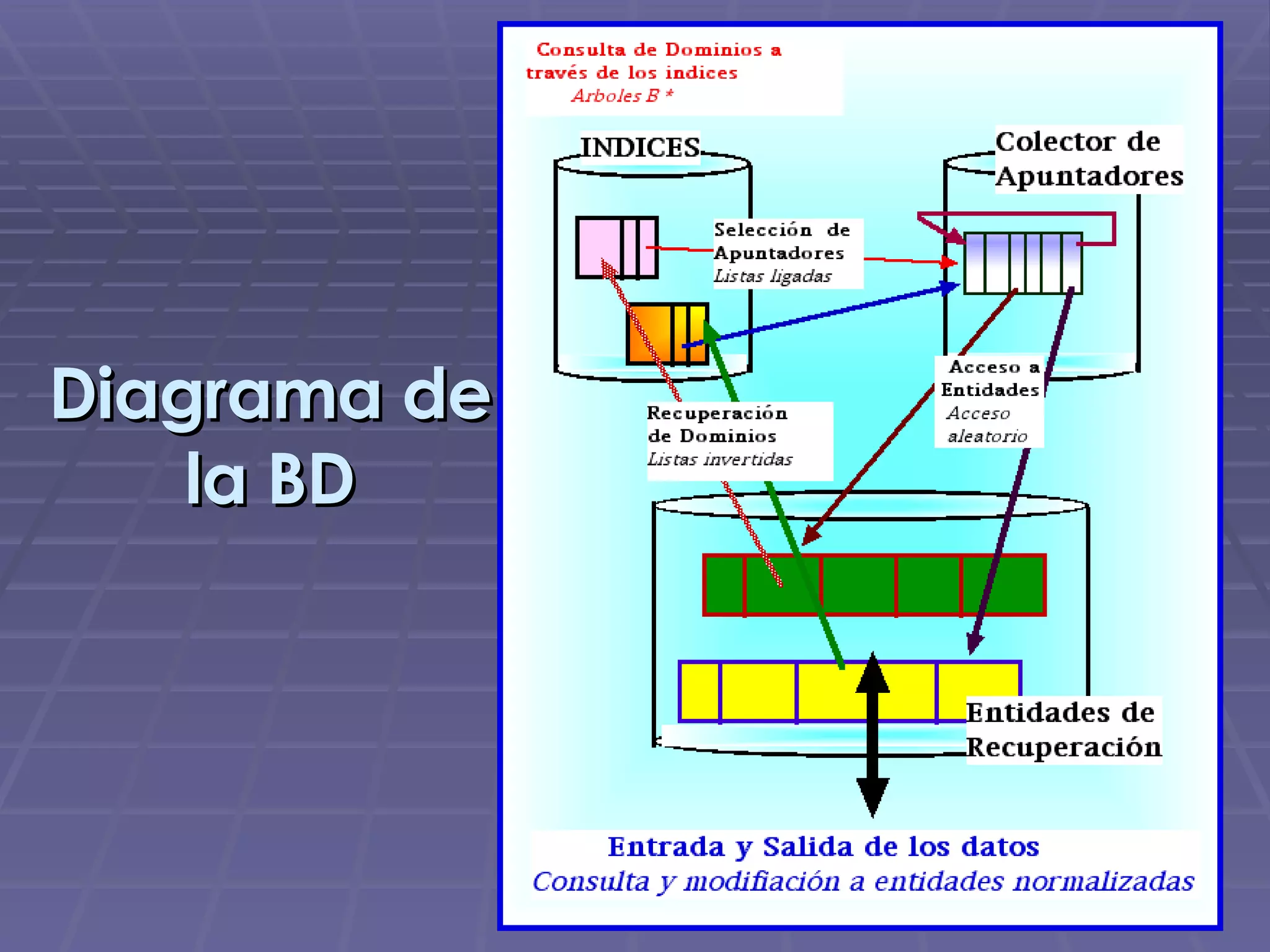

34. Diagrama de la BD

35. Instrumentación dinámica de los índices en una BD Acceso Directo por HASHING (Revoltura) Acceso por índices con reordenamiento en lote Este fue un mecanismo muy utilizado, actualmente se encuentra en muchos manejadores de archivos en los años 70's Manejo de Árboles B y B * Este es el algoritmo más utilizado actualmente en el desarrollo de bases de datos, ya que permite una inserción ordenada en árboles balanceados en los índices.

36. Instrumentación actual de un BD Por su parte los mecanismos descritos pueden presentan Todavía problemas de eficiencia, por lo que el manejo de dominios se efectúa a través de Entidades Independientes, por medio de un archivo colector de repeticiones o sinónimos como se muestra: Dominio Entidades SINONIMOS a ABC, TAM aprima, alpha b ABC, MTU Igualmente, se maneja una inversión parcial de las entidades; esto es únicamente se indexan aquellos dominios específicamente solicitados por el programador o administrador de la base de datos.

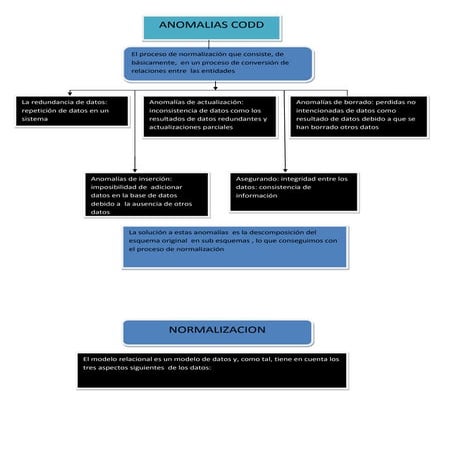

37. 5. Normalización Diseño de esquemas relacionales Relaciones libres de anomalías Ejemplos de descomposición Descomposición sin pérdida Dependencia funcional Ejemplos básicos Formas normales (anomalías) 1ª. Forma normal(1NF) 2ª. Forma normal(2NF) 3ª. Forma normal(3NF) Guía para normalizar 3NF Otras formas normales Comparación con otros modelos Modelos de datos

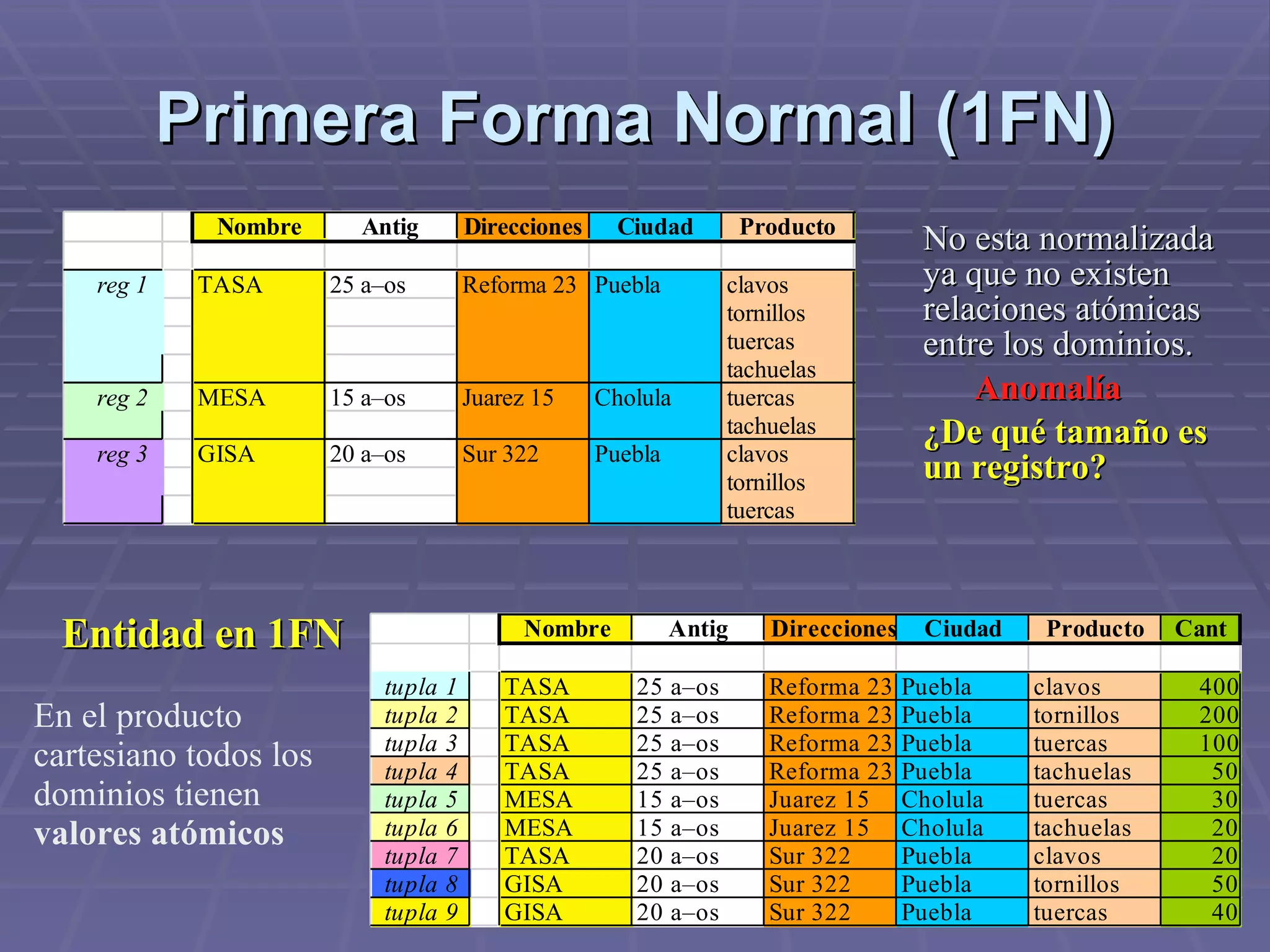

38. Primera Forma Normal (1FN) No esta normalizada ya que no existen relaciones atómicas entre los dominios. Anomalía ¿De qué tamaño es un registro? Entidad en 1FN En el producto cartesiano todos los dominios tienen valores atómicos

39. Segunda Forma Normal (2FN) Sin embargo la 1FN tiene problemas cuando los atributos tienen dependencia de varias llaves o dominios independiente. Anomalía ¿Qué pasa cuando dejo de comprarle a TASA ? Entidades en 2FN Las entidades están en 1FN y además cada dominio o atributo depende de un sola llave: Ent 1 Nombre ==> Ant, Dir,Cd Ent 2 Nombre , Producto ==> Cant

40. Tercera Forma Normal (3FN) Sin embargo la 2FN tiene problemas cuando uno de los atributos tienen dependencia transitiva de los dominios o atributos Anomalía ¿Qué pasa cuando TASA de ser mi proveedor? Entidades en 3FN Las entidades están en 2FN y además cada dominio o atributo depende NO transitivamente de un sola llave: Ent 1 Nombre ==> Ant, Direcciones Ent 3 Direcciones ==> Ciudad

41. Normalización: Redundancia controlada La normalización genera más entidades, sin embargo esta redundancia aparente esta controlada por el manejador de BD, siendo ajena para el usuario. Por otro lado el tamaño de los archivos tiende a reducirse. Entidad sin normalizar Entidades normalizadas

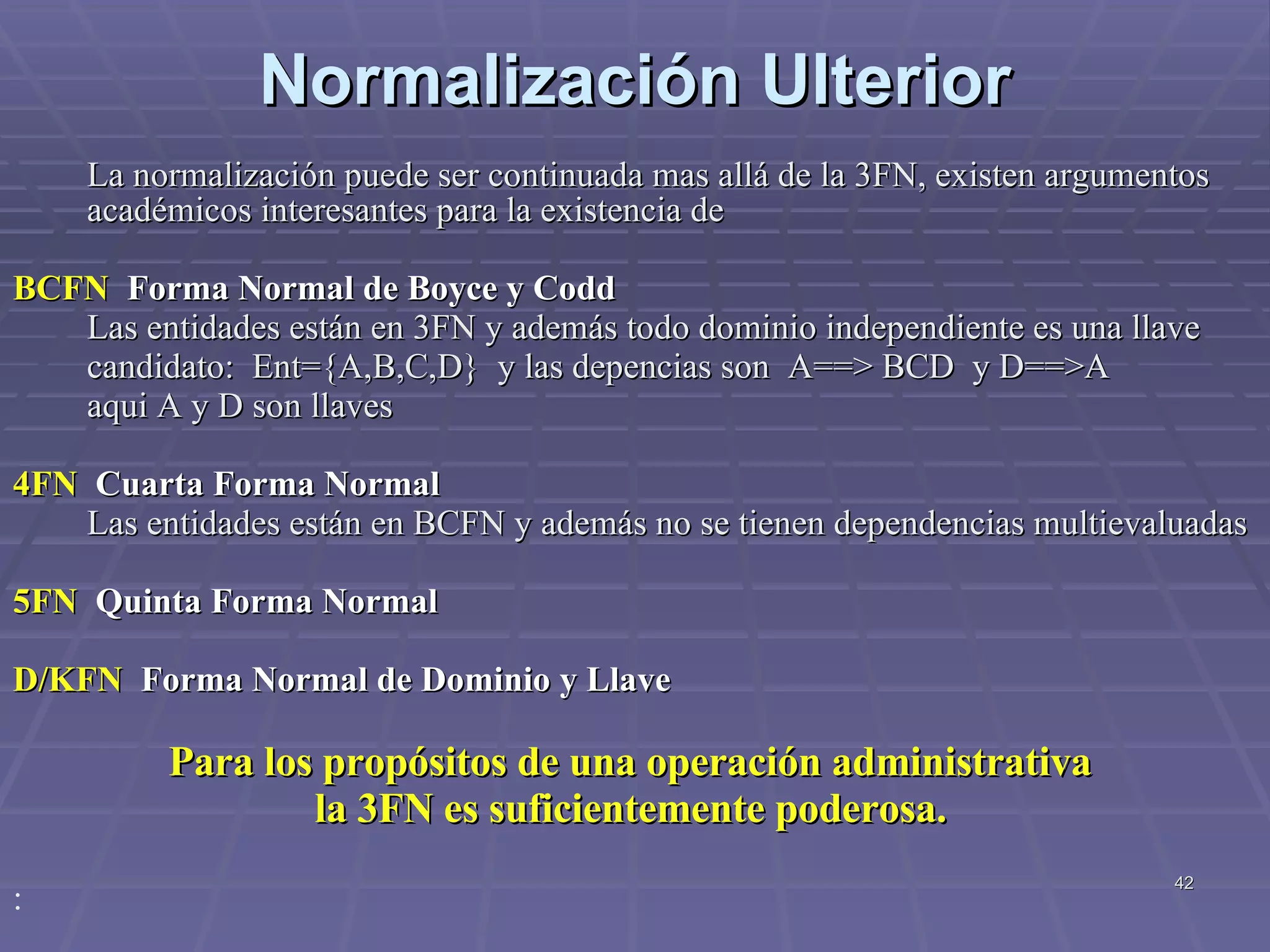

42. Normalización Ulterior La normalización puede ser continuada mas allá de la 3FN, existen argumentos académicos interesantes para la existencia de BCFN Forma Normal de Boyce y Codd Las entidades están en 3FN y además todo dominio independiente es una llave candidato: Ent={A,B,C,D} y las depencias son A==> BCD y D==>A aqui A y D son llaves 4FN Cuarta Forma Normal Las entidades están en BCFN y además no se tienen dependencias multievaluadas 5FN Quinta Forma Normal D/KFN Forma Normal de Dominio y Llave Para los propósitos de una operación administrativa la 3FN es suficientemente poderosa. :

43. Entrevista La empresa YAVAS empresa dedicada a la fabricación de herrajes para muebles de diversos tipos, ha llamado al experto para que sistematice su operación de pedidos. He aquí un registro de la entrevista: Gerente -- Mire ingeniero queremos que nos ponga un sistema moderno con todas las ventajas de la computación, dígame que máquina comprar y que sistema de base de datos a usar. Ingeniero -- Con calma hombre, primero necesito conocer su realidad informacional, esto es sus reportes, sus formatos de entrada, en fin las relaciones del sistema de pedidos. Gerente -- Mire yo no soy experto en la materia, precisamente por eso lo llame a UD. Esta compañía dedicada a la manufactura de herrajes, que son los chunches que se le ponen a los muebles para armarlos hoy en día (no clavos pues), para hacerlos modulares. El éxito que hemos tenido es que nos piden diversos herrajes para diversos muebles. Así por ejemplo un mueble lleva distintos herrajes, con una cantidad específica de cada herraje por cada mueble. Los mismos herrajes se usan en diversos muebles pero en cantidades distintas.

44. Entrevista (2) Gerente -- Además por cada orden de compra llevamos información de la dirección de envío, el nombre del cliente y la cantidad y tipo de herrajes de cada mueble en cuestión. Guardamos también el precio del artículo (herraje) por línea de detalle y la fecha de la orden de compra con su numero de folio. Conocemos también la información de cada mueble en términos de los tipos y números de herrajes que requieren para usarse en pedidos futuros. Gerente -- Como los herrajes se adquieran de distintas plantas necesitamos conocer el nombre de la planta que lo manufactura y la cantidad en inventario del mismo. Ciertamente cada planta nos entrega diversos herrajes. Por cada herraje conocemos su tipo, calidad y descripción; por cada cliente, sus direcciones. Los descuentos los manejamos únicamente por volumen de compra de cada artículo en cada orden..... Ingeniero -- Muy bien déjeme trabajar un rato con esta información y le propongo una esquema de sistematización

45. Guía de Normalización 1. Defina los Dominios ( Atomice lo mínimo necesario ) 2. Defina los Formatos ( Defina formatos comunes ) 3. Escriba todas las suposiciones semánticas iniciales 4. Obtenga la Tabla de Dependencias (conectando todos los dominios) 5.Determine las dependencias funcionales ( sentido de la fecha, dominios independientes conjuntos ) 6. Elimine las dependencias transitivas 7. Partiendo de la Tabla de Dependencias obtenga: las entidades mínimas necesarias, tomando cada dominio(s) independiente para entablar a la entidad. 8. Complete la lista de suposiciones semánticas 9. Presente los resultados: Dominios, Entidades, Suposiciones 10. Obtenga aprobación firmada de la definición ó en caso necesario efectúe las modificaciones requeridas (un buen diseño debe no contener más de 100 dominios y 40 entidades por sistema )

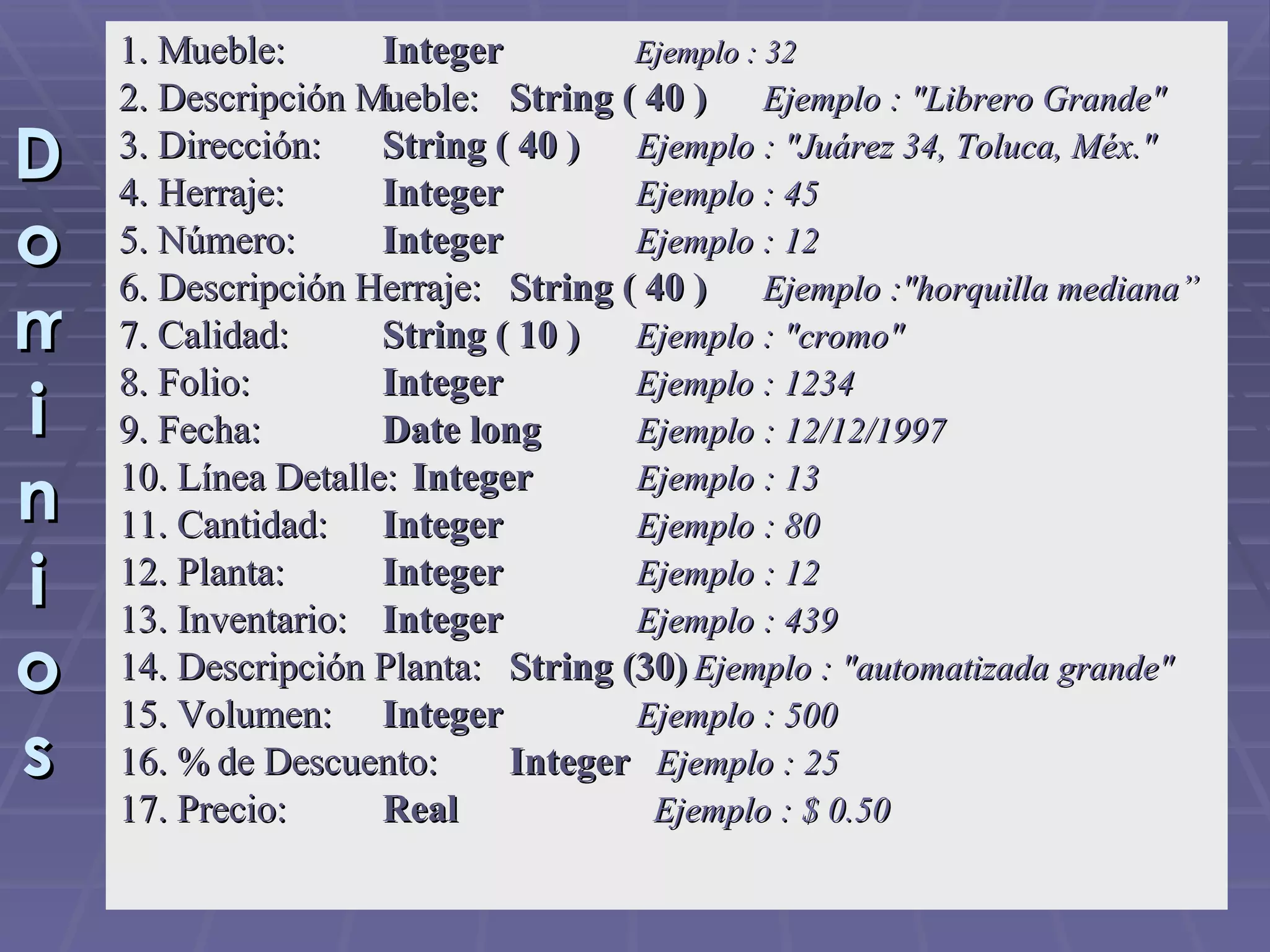

46. Dominios 1. Mueble: Integer Ejemplo : 32 2. Descripción Mueble: String ( 40 ) Ejemplo : &quot;Librero Grande&quot; 3. Dirección: String ( 40 ) Ejemplo : &quot;Juárez 34, Toluca, Méx.&quot; 4. Herraje: Integer Ejemplo : 45 5. Número: Integer Ejemplo : 12 6. Descripción Herraje: String ( 40 ) Ejemplo :&quot;horquilla mediana” 7. Calidad: String ( 10 ) Ejemplo : &quot;cromo&quot; 8. Folio: Integer Ejemplo : 1234 9. Fecha: Date long Ejemplo : 12/12/1997 10. Línea Detalle: Integer Ejemplo : 13 11. Cantidad: Integer Ejemplo : 80 12. Planta: Integer Ejemplo : 12 13. Inventario: Integer Ejemplo : 439 14. Descripción Planta: String (30) Ejemplo : &quot;automatizada grande&quot; 15. Volumen: Integer Ejemplo : 500 16. % de Descuento: Integer Ejemplo : 25 17. Precio: Real Ejemplo : $ 0.50

47. Realidad Informacional

48. Ent idades 1. Muebles : ( Mueble , Descripción Mueble ) 2. Direcciones : ( Dirección , Cliente ) 3. Ensambles : ( Herraje, Mueble , Número ) 4. Herrajes : ( Herraje, Descripción Herraje, Calidad, Precio ) 5. Ordenes : ( Folio , Dirección, Fecha ) 6. Detalles : ( Folio, Línea Detalle , Cantidad, Herraje ) 7. Inventarios : ( Planta, Herraje , Inventario ) 8. Plantas : ( Planta, Descripción Planta ) 9. Descuentos : ( Herraje, Volumen , % Descuento ) En cada se planta se producen diversos herrajes Herrajes iguales se producen en plantas distintas El descuento depende del volumen y del herraje El cliente tiene distintas direcciones de envío Un mismo herraje se utiliza en varios muebles Muebles distintos usan herrajes similares En una orden de compra puede tener varias líneas de detalle Suposiciones

49. Ejercicios de Normalización (1) La empresa ADELANTE tiene una estructura jerárquica en su operación, además esta convencida de la necesidad de cambiar sus sistemas de información a una base de datos relacional, que les de todas las flexibilidades y ventajas de que tanto habla un conferenciante un tanto loco llamado F.J. Codd y su ayudante C.J. Date. La información con la que cuenta es la siguiente: Por cada departamento tiene un número individual , cada departamento es manejado por un jefe ( y solo uno ). Cada departamento tiene un presupuesto asignado , así como los proyectos que maneja. Por cada proyecto se tiene la información de los empleados que trabajan en el proyecto y el presupuesto del proyecto . Igualmente las oficinas asignadas a cada departamento y los teléfonos de cada oficina. Por cada empleado, la empresa conoce en que proyecto esta laborando y a que departamento pertenece, así como su teléfono y su historia salarial , consistente en los salarios y puestos que ha desempeñado en la empresa en diferentes fechas . Finalmente la empresa conoce el tamaño de cada oficina. ¿Podría UD. plantear un esquema de bases de datos relacional para esta información?

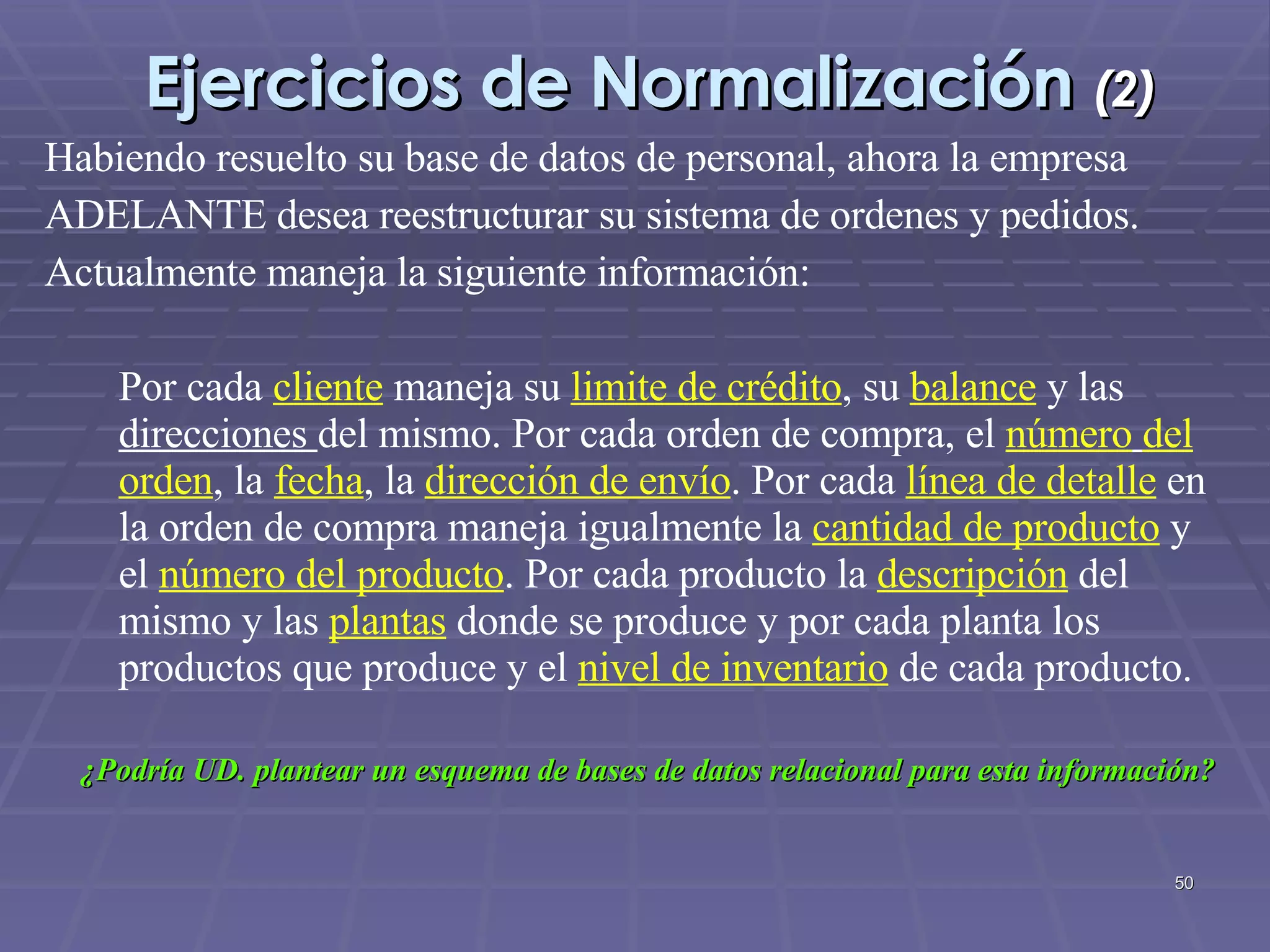

50. Ejercicios de Normalización (2) Habiendo resuelto su base de datos de personal, ahora la empresa ADELANTE desea reestructurar su sistema de ordenes y pedidos. Actualmente maneja la siguiente información: Por cada cliente maneja su limite de crédito , su balance y las direcciones del mismo. Por cada orden de compra, el número del orden , la fecha , la dirección de envío . Por cada línea de detalle en la orden de compra maneja igualmente la cantidad de producto y el número del producto . Por cada producto la descripción del mismo y las plantas donde se produce y por cada planta los productos que produce y el nivel de inventario de cada producto. ¿Podría UD. plantear un esquema de bases de datos relacional para esta información?

51. Conversión entre Modelos a Entidad - Relación de Relacional

52. Elementos del modelo Entidad - Relación Elementos Rectángulo Representa entidades básicas Doble Rectángulo Representa entidades débiles que no tienen llaves primarias Diamante identificador de relaciones Elipse Atributos de la entidad, si esta subrayado es llave primaria Línea Ligas

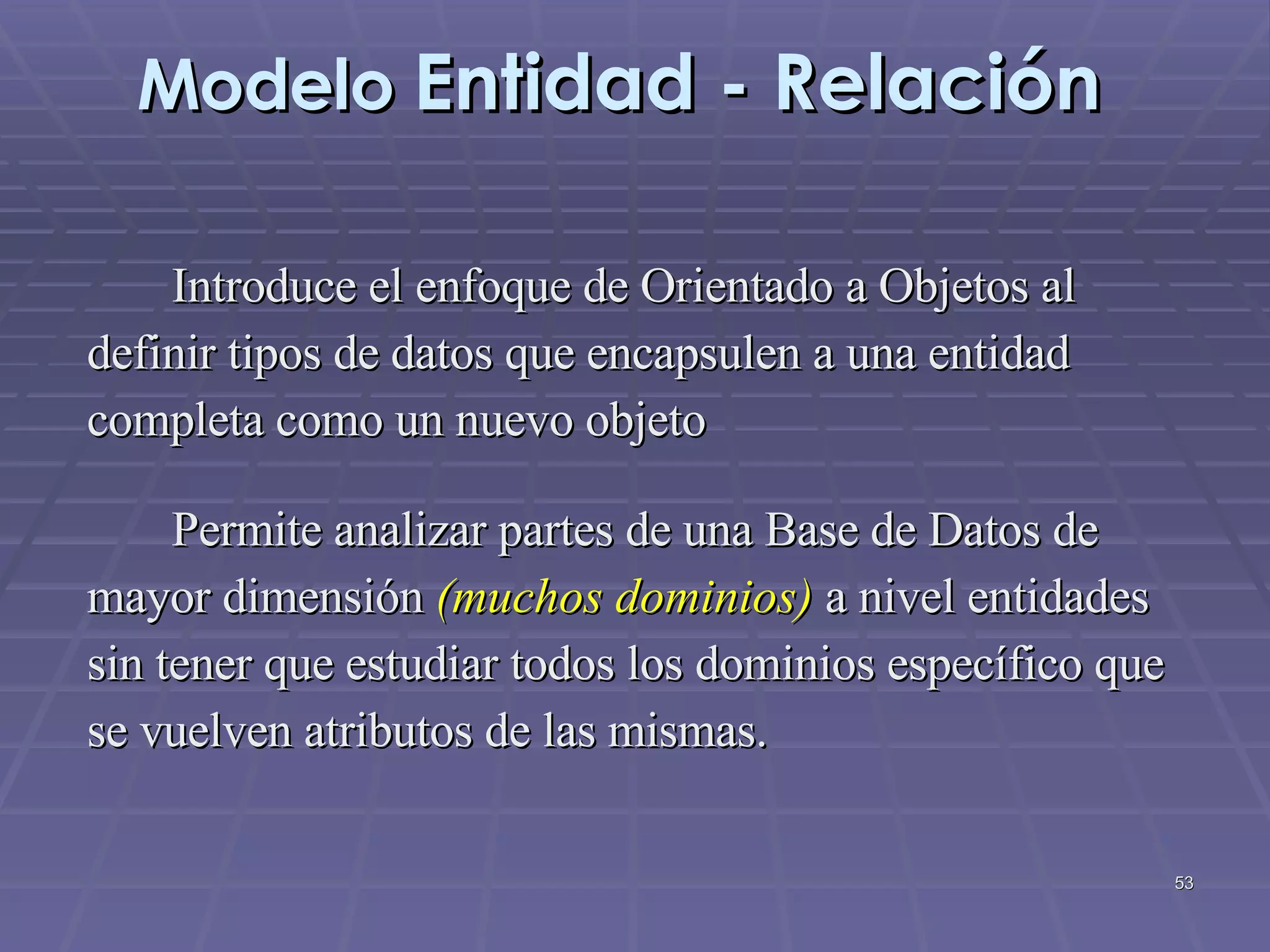

53. Modelo Entidad - Relación Introduce el enfoque de Orientado a Objetos al definir tipos de datos que encapsulen a una entidad completa como un nuevo objeto Permite analizar partes de una Base de Datos de mayor dimensión (muchos dominios) a nivel entidades sin tener que estudiar todos los dominios específico que se vuelven atributos de las mismas.

54. 6. Integridad y seguridad : Directorio de Datos Se logra por medio de almacenar los datos asociados con la ejecución de los comandos del SQL de la base de datos (altas bajas cambios, perdidas) . Contienen el QUE, QUIEN, COMO, DONDE y CUANDO de la BD Las bitácoras modelan y registran los procesos que se efectúan dentro de la base de datos

55. BITACORAS: QUE, QUIEN, COMO, DONDE y CUANDO Bitácora de Usuarios: Usuario, Password, depto, sistema, archivos, terminal, permisos Bitácora de Archivos: Password, Dueño, sistema que los usan, dominos, formatos, ubicación, usuarios Catálogo de Sistemas: Depto, sistema, archivos, terminal, programas, responsable Bitácora de Errores: Tipo, programa, descripción, hora, lugar, usuario, fecha, archivo, sistema Bitácora de Uso: Fecha, Usuario, Sistema, Permiso, Terminal, Registro, tipo de a,cceso Imagen Vieja, Imagen Nueva Manuales del Sistema: Sistema, depto, archivos, procedimiento de uso, nivel de sistematización/automatización

56. Normalización del Directorio Ejemplo de las dependencias funcionales de la bitácora de uso

57. Uso de la Bitácora Ante estas actualizaciones en las Entidades TAM y ABC la bitácora refleja la siguiente actividad

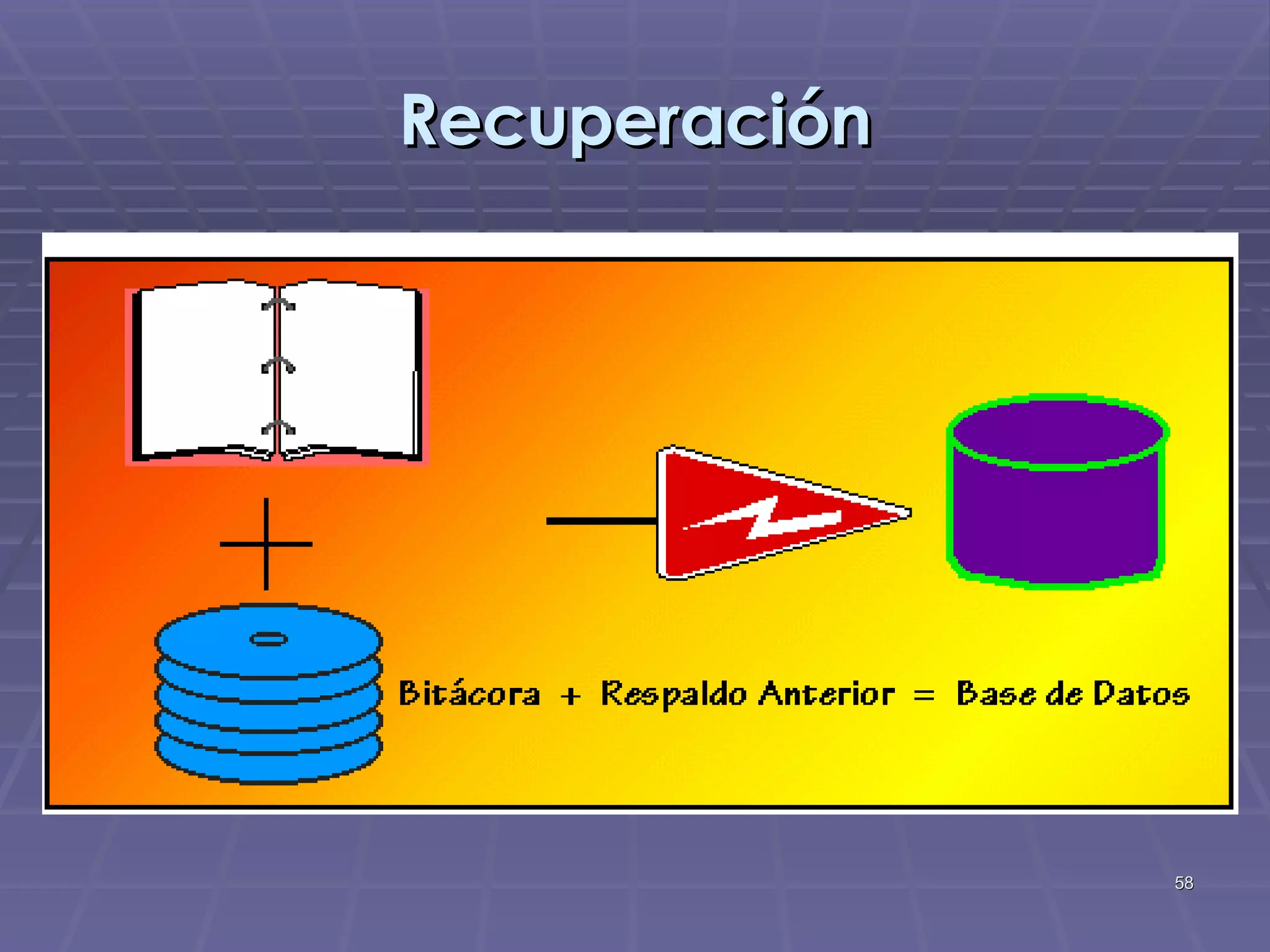

58. Recuperación

59. Arranque en Frío Determinación de la Entidad (Archivo) perdido Cargado del último respaldo Ordenamiento de la bitácora según el archivo perdido Lectura de Imágenes nuevas de cada registro de la entidad en cuestión Lectura de Imágenes viejas de la bitácora y corroboración con la imagen en el respaldo Actualización correspondiente de más antiguo a más reciente

60. Respaldos Respaldar la base de datos BD cuando se llene la bitácora de uso Respaldar la bitácora de uso y limpiarla la copia actual Se deben mantener copias de la BD y la bitácora en el sitio Es recomendable tener una copia adicional en un lugar ajeno físicamente de la instalación El tamaño de la bitácora es función del número de actualizaciones que tenga la base de datos

61. Arranque en Caliente Determinación del último punto estable Lectura de imágenes viejas de los archivos modificados en el período de inestabilidad del proceso usando la bitácora de uso Lectura de imágenes nuevas de la bitácora y corroboración con la imagen en el archivo Desactualización de los archivos por medio del reemplazo de imágenes viejas por nuevas Aviso a los usuarios para que repitan las actualizaciones efectuadas durante el período de inestabilidad

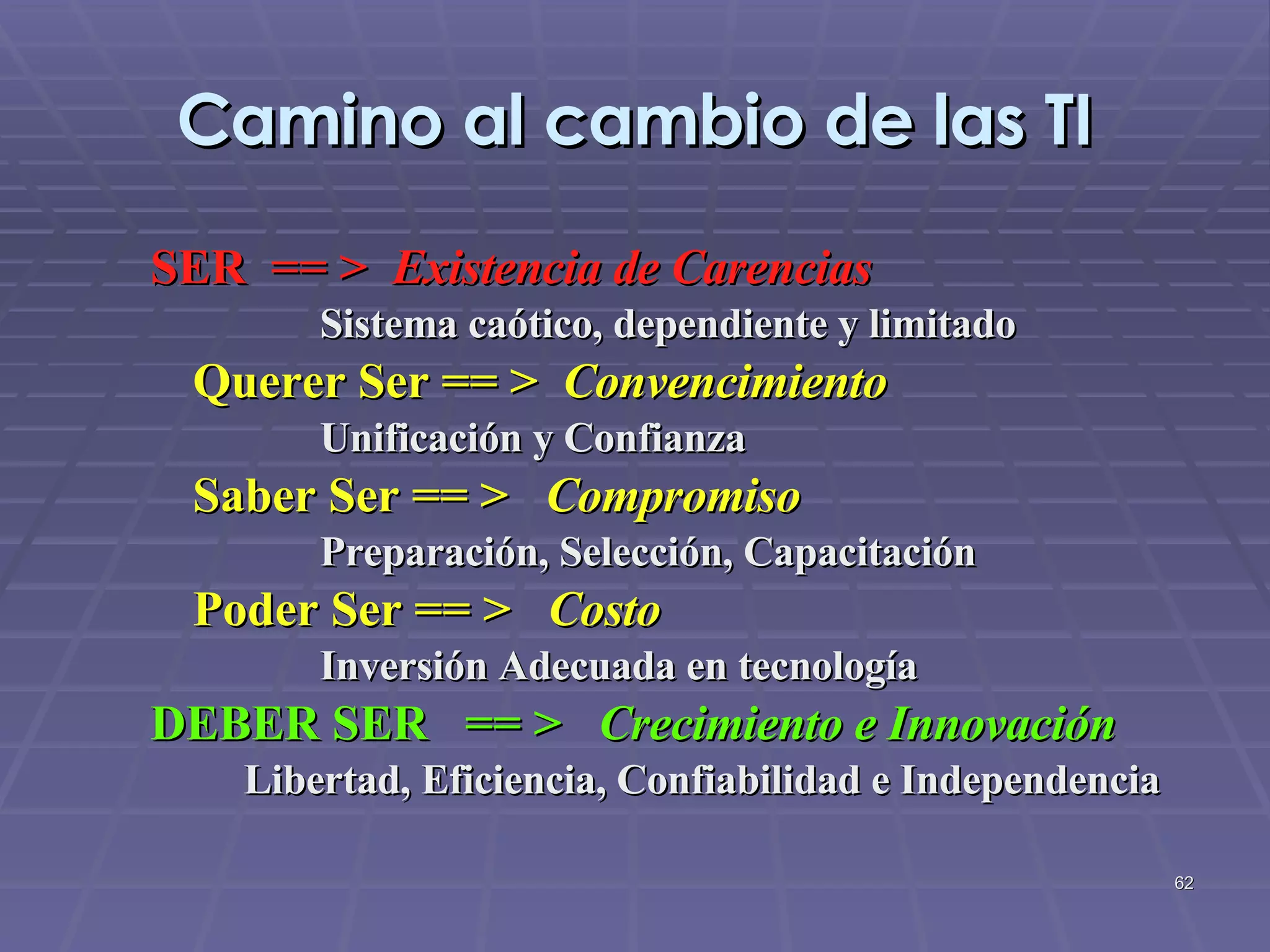

62. Camino al cambio de las TI SER == > Existencia de Carencias Sistema caótico, dependiente y limitado Querer Ser == > Convencimiento Unificación y Confianza Saber Ser == > Compromiso Preparación, Selección, Capacitación Poder Ser == > Costo Inversión Adecuada en tecnología DEBER SER == > Crecimiento e Innovación Libertad, Eficiencia, Confiabilidad e Independencia

63. Estrategias en Base de Datos Para convencer Simulaciones en Hoja de Cálculo Para unificar y generar confianza Llevar a Base de Datos las aplicaciones nuevas Para promover la cooperación Primero llevar a Base de Datos los procesos externos

64. 7. Lenguajes para BD: álgebra y cálculo relacional El LDD es el Lenguaje de Definición de los Datos El LMD es el Lenguaje de Manipulación de los Datos Existen dos grandes clases de lenguajes de consulta y acceso relacional: Basados en álgebra relacional El prototipo de esta clase es el denominado SQL (Structured Query Language) Select PROV.PROV# From PROV Where PROV.CIUDAD = “Puebla” Basados en el cálculo de predicados. El prototipo de esta tipo de lenguajes es el PROLOG

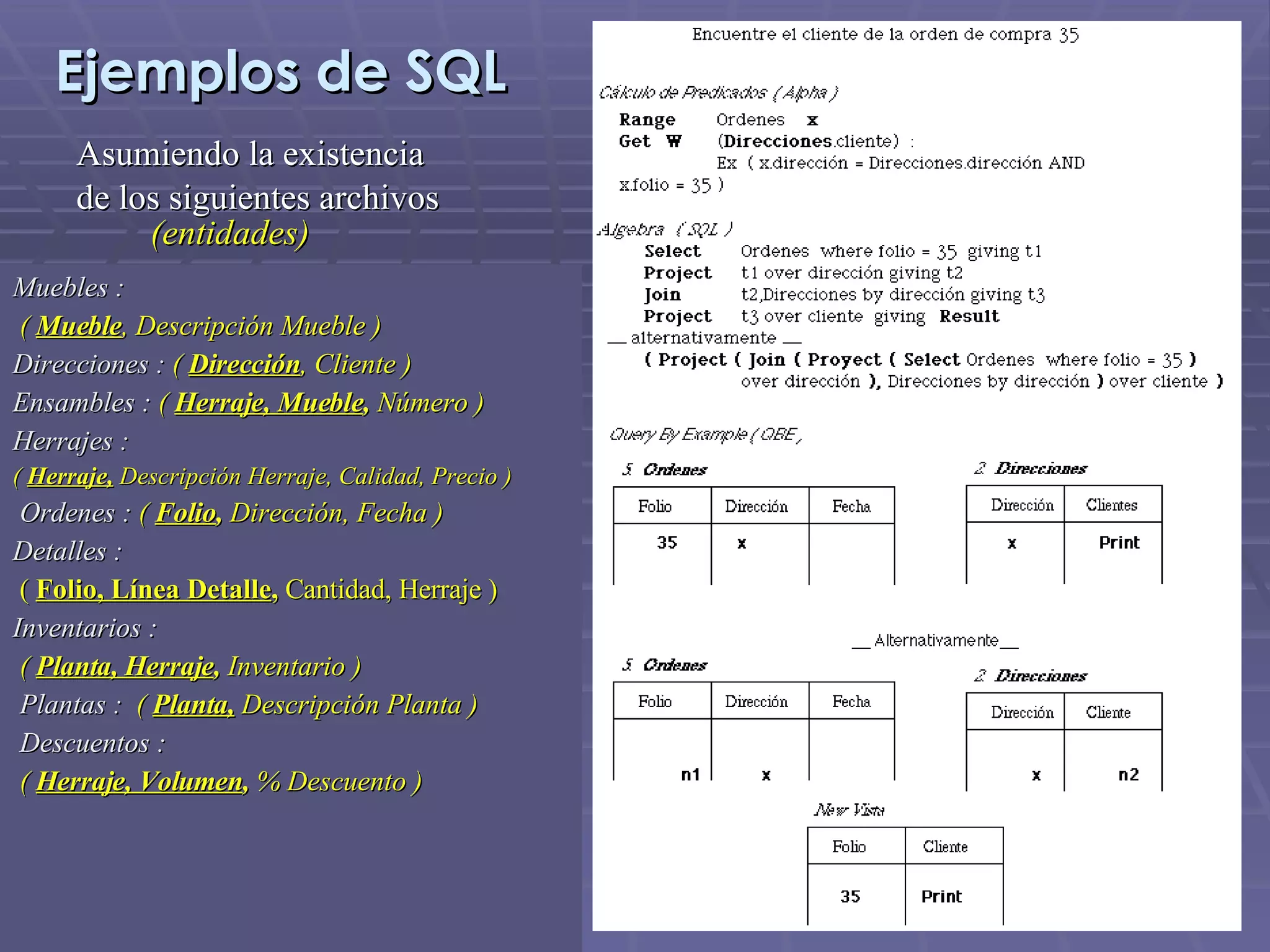

65. Ejemplos de SQL Asumiendo la existencia de los siguientes archivos (entidades) Muebles : ( Mueble , Descripción Mueble ) Direcciones : ( Dirección , Cliente ) Ensambles : ( Herraje, Mueble , Número ) Herrajes : ( Herraje, Descripción Herraje, Calidad, Precio ) Ordenes : ( Folio , Dirección, Fecha ) Detalles : ( Folio, Línea Detalle , Cantidad, Herraje ) Inventarios : ( Planta, Herraje , Inventario ) Plantas : ( Planta, Descripción Planta ) Descuentos : ( Herraje, Volumen , % Descuento )

66. Solución del SQL

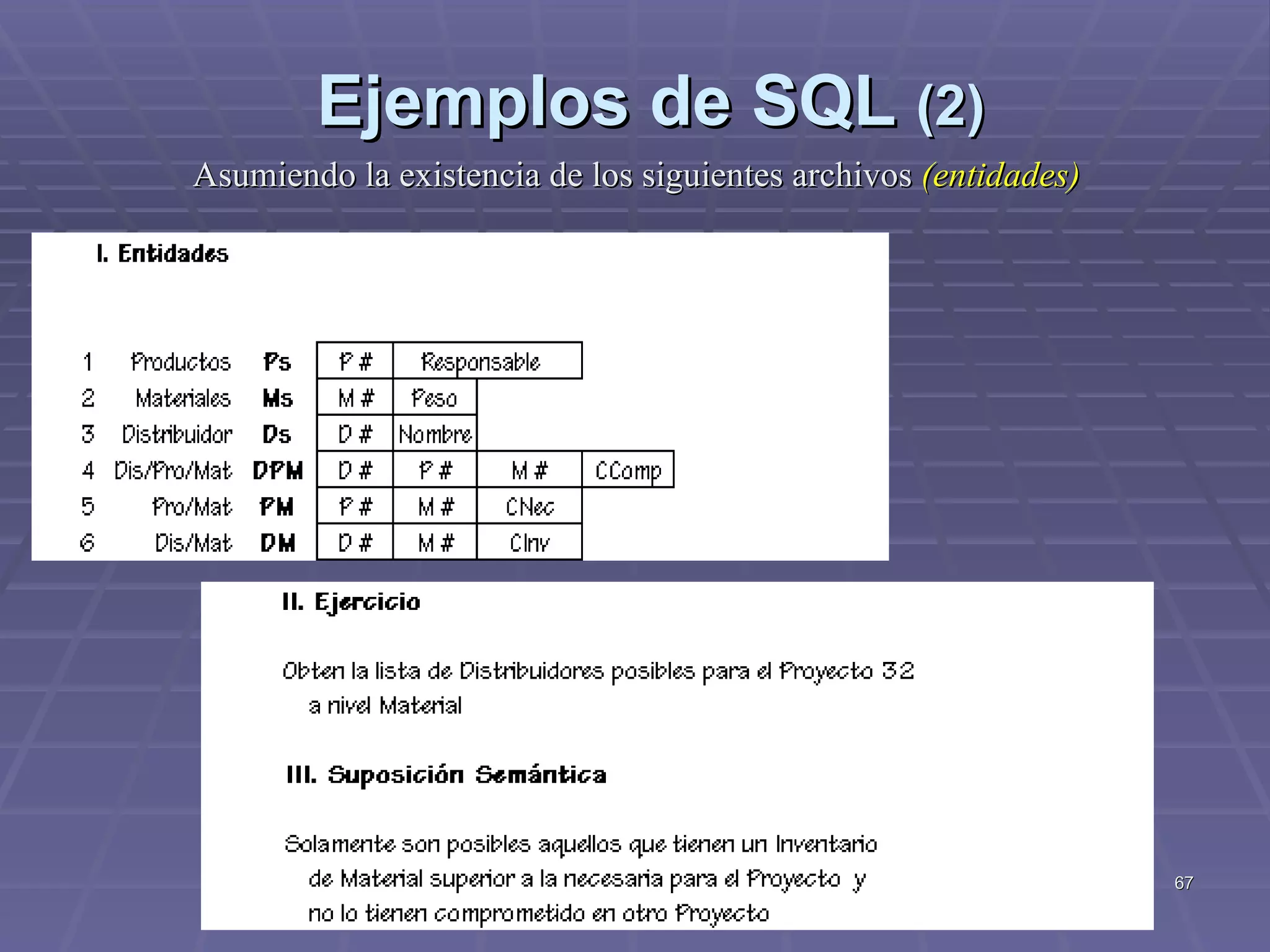

67. Ejemplos de SQL (2) Asumiendo la existencia de los siguientes archivos (entidades)

68. Solución del SQL (2)

69. Ejemplo Numérico Se obtienen las siguientes tuplas Asumiendo estos datos en las entidades

70. 8. Manejo de Transacciones Transacciones, Serialización Enfoques de solución Protocolo de bloque en dos fases Transacciones Consistencia Estado de transacciones Diagrama de estado en una transacción Recuperación de falla

71. Criterios en una Transacción Correctitud Una transacción debe mantener la consistencia de la BD Atomicidad Una transacción debe manejarse como un objeto atómico, esto es no puede ejecutarse un pedazo del mismo únicamente, o se completa toda o no se completa Activa: SI se encuentra en proceso de ejecución Parcialmente Comprometida: se ha ejecutado parte de ella (es estado temporal) Fallida: NO puede ser completada (requiere ser terminada) Terminada: Se efectúa un ROLLBACK para deshacer el proceso Comprometida: Se efectúa un COMMIT para completarla En su ejecución En su diseño

72. Ejemplo de transacción
