REPÚBLICA BOLIVARIANA DE VENEZUELA
           MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN SUPERIOR
               UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
            INSTITUTO DE MEJORAMIENTO PROFESIONAL DEL MAGISTERIO
                          NÚCLEO ACADÉMICO CARABOBO




                                                       Realizado por:
Profesora: Beatríz Ortega
                                                       Rosanna Rojas
                                                       c.i. 14.162.865

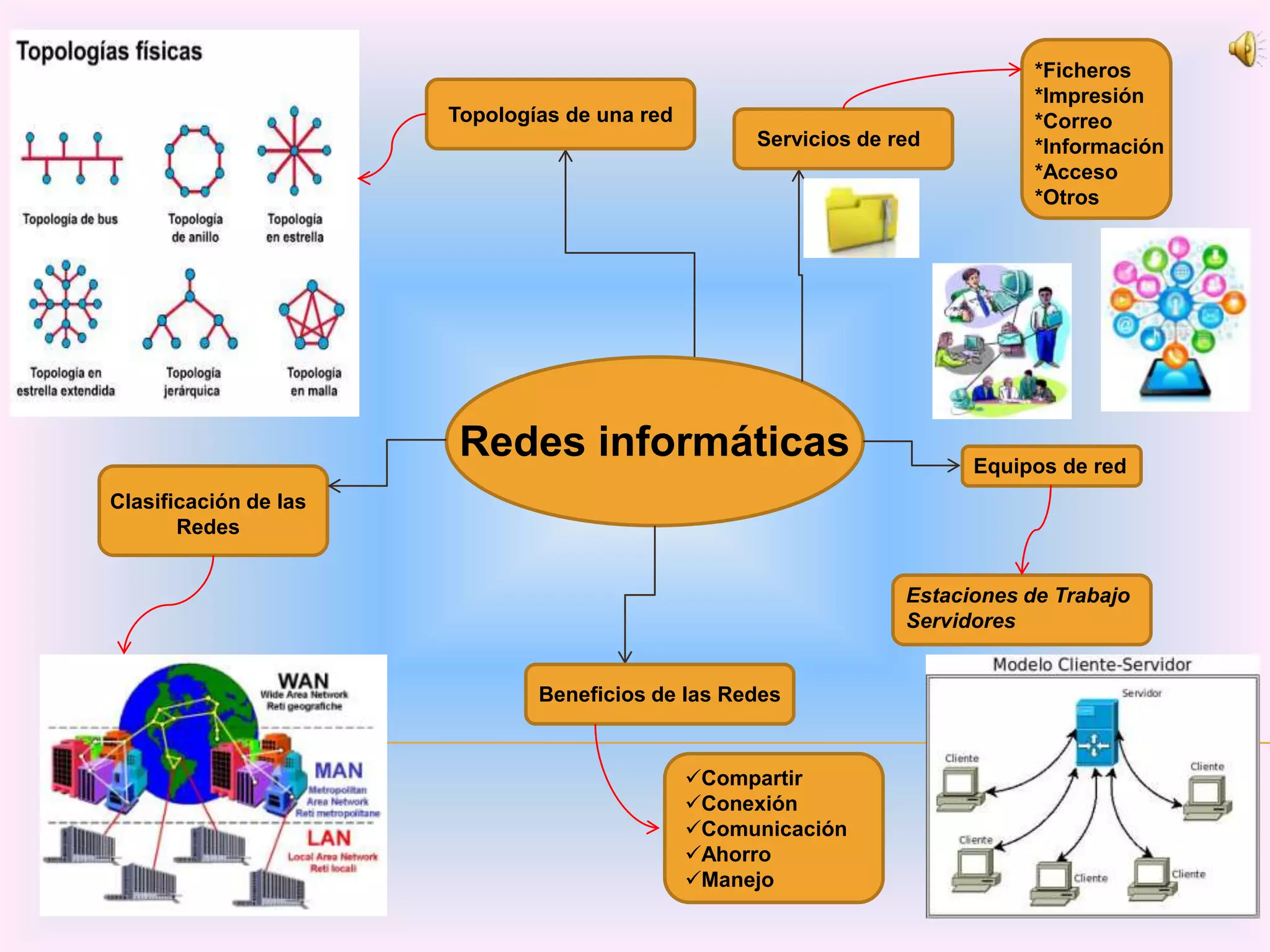

*Ficheros
                                                                              *Impresión
                       Topologías de una red                                  *Correo
                                                    Servicios de red          *Información
                                                                              *Acceso
                                                                              *Otros




                        Redes informáticas                              Equipos de red
Clasificación de las
       Redes


                                                                  Estaciones de Trabajo
                                                                  Servidores


                               Beneficios de las Redes


                                               Compartir
                                               Conexión
                                               Comunicación
                                               Ahorro
                                               Manejo

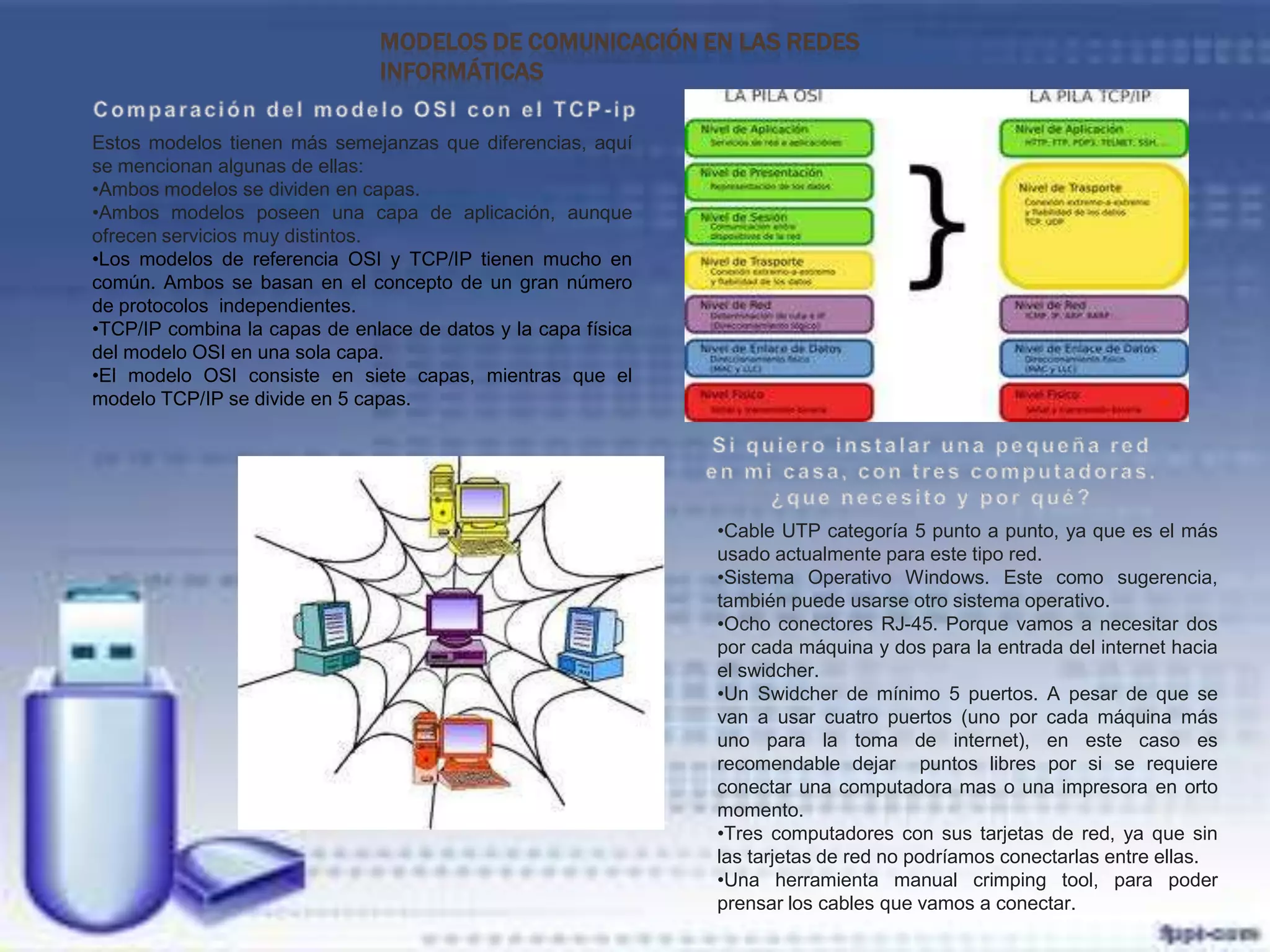

MODELOS DE COMUNICACIÓN EN LAS REDES
                               INFORMÁTICAS

Estos modelos tienen más semejanzas que diferencias, aquí
se mencionan algunas de ellas:
•Ambos modelos se dividen en capas.
•Ambos modelos poseen una capa de aplicación, aunque
ofrecen servicios muy distintos.
•Los modelos de referencia OSI y TCP/IP tienen mucho en
común. Ambos se basan en el concepto de un gran número
de protocolos independientes.
•TCP/IP combina la capas de enlace de datos y la capa física
del modelo OSI en una sola capa.
•El modelo OSI consiste en siete capas, mientras que el
modelo TCP/IP se divide en 5 capas.




                                                               •Cable UTP categoría 5 punto a punto, ya que es el más
                                                               usado actualmente para este tipo red.
                                                               •Sistema Operativo Windows. Este como sugerencia,
                                                               también puede usarse otro sistema operativo.
                                                               •Ocho conectores RJ-45. Porque vamos a necesitar dos
                                                               por cada máquina y dos para la entrada del internet hacia
                                                               el swidcher.
                                                               •Un Swidcher de mínimo 5 puertos. A pesar de que se
                                                               van a usar cuatro puertos (uno por cada máquina más
                                                               uno para la toma de internet), en este caso es
                                                               recomendable dejar puntos libres por si se requiere
                                                               conectar una computadora mas o una impresora en orto
                                                               momento.
                                                               •Tres computadores con sus tarjetas de red, ya que sin
                                                               las tarjetas de red no podríamos conectarlas entre ellas.
                                                               •Una herramienta manual crimping tool, para poder
                                                               prensar los cables que vamos a conectar.

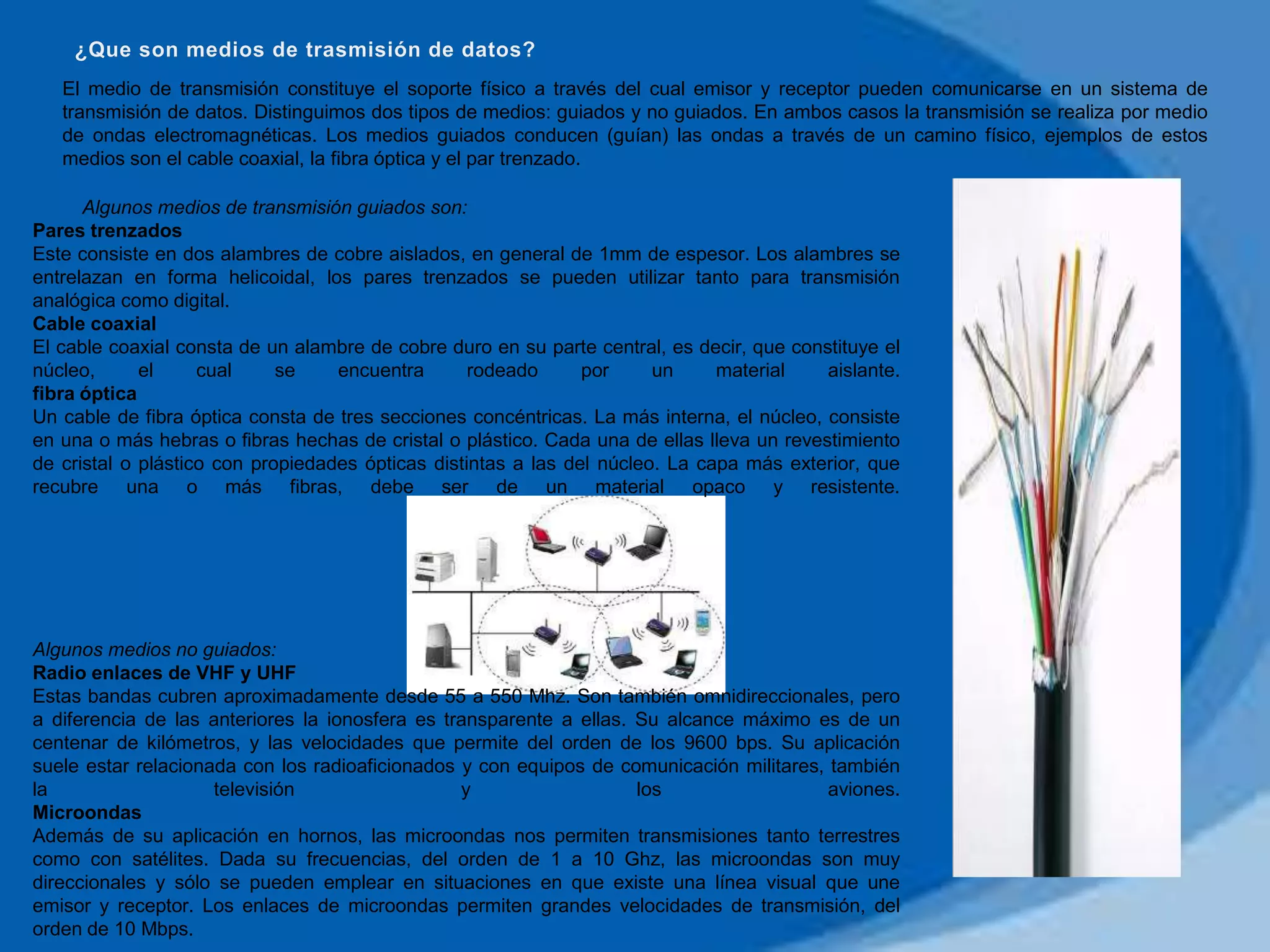

El medio de transmisión constituye el soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de
   transmisión de datos. Distinguimos dos tipos de medios: guiados y no guiados. En ambos casos la transmisión se realiza por medio
   de ondas electromagnéticas. Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos
   medios son el cable coaxial, la fibra óptica y el par trenzado.

      Algunos medios de transmisión guiados son:
Pares trenzados
Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor. Los alambres se
entrelazan en forma helicoidal, los pares trenzados se pueden utilizar tanto para transmisión
analógica como digital.
Cable coaxial
El cable coaxial consta de un alambre de cobre duro en su parte central, es decir, que constituye el
núcleo,      el     cual     se    encuentra       rodeado      por     un     material    aislante.
fibra óptica
Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo, consiste
en una o más hebras o fibras hechas de cristal o plástico. Cada una de ellas lleva un revestimiento
de cristal o plástico con propiedades ópticas distintas a las del núcleo. La capa más exterior, que
recubre una o más fibras, debe ser de un material opaco y resistente.




Algunos medios no guiados:
Radio enlaces de VHF y UHF
Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también omnidireccionales, pero
a diferencia de las anteriores la ionosfera es transparente a ellas. Su alcance máximo es de un
centenar de kilómetros, y las velocidades que permite del orden de los 9600 bps. Su aplicación
suele estar relacionada con los radioaficionados y con equipos de comunicación militares, también
la                   televisión                  y                   los                  aviones.
Microondas
Además de su aplicación en hornos, las microondas nos permiten transmisiones tanto terrestres
como con satélites. Dada su frecuencias, del orden de 1 a 10 Ghz, las microondas son muy
direccionales y sólo se pueden emplear en situaciones en que existe una línea visual que une
emisor y receptor. Los enlaces de microondas permiten grandes velocidades de transmisión, del
orden de 10 Mbps.

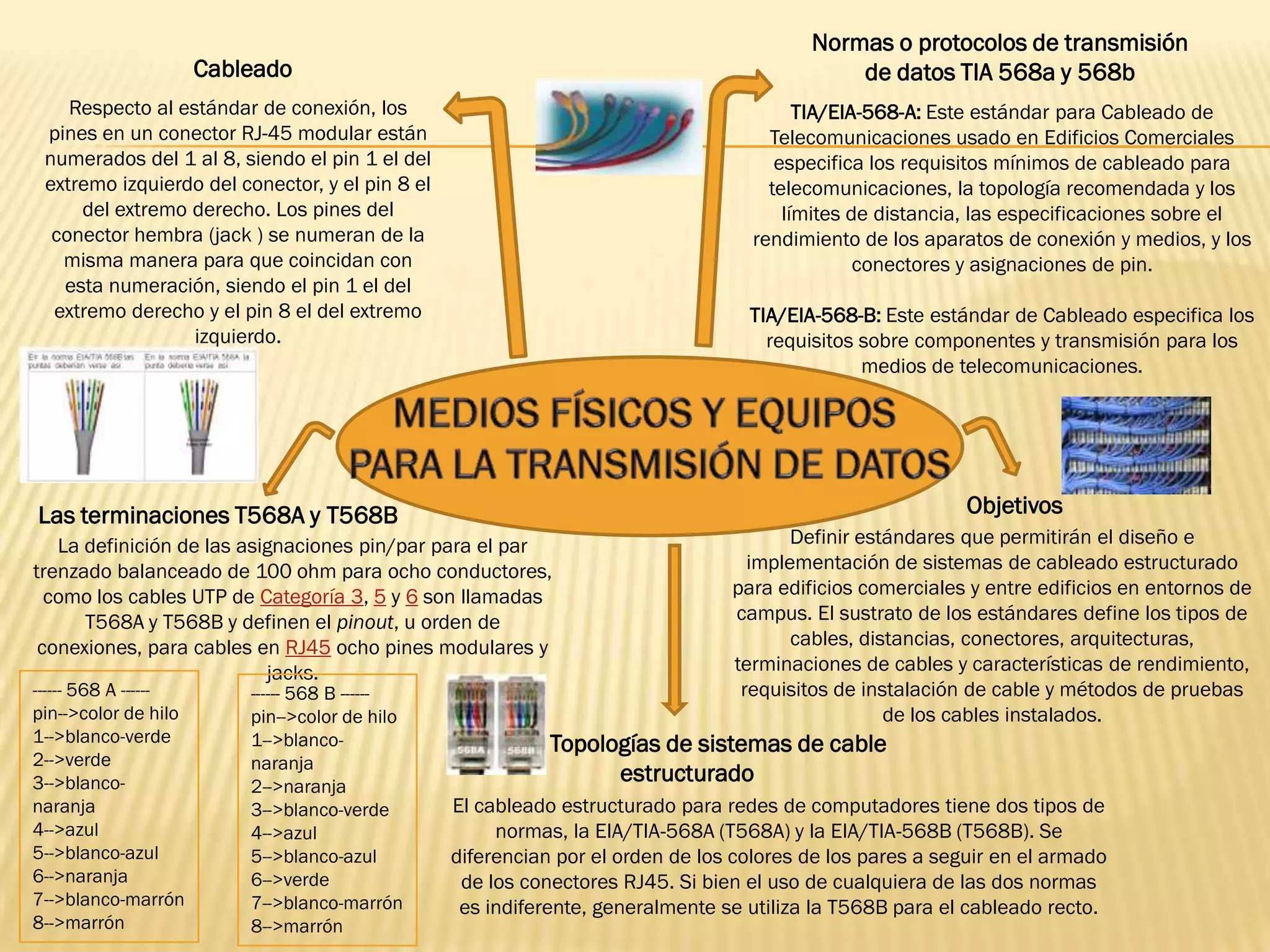

Normas o protocolos de transmisión
                      Cableado                                                               de datos TIA 568a y 568b
    Respecto al estándar de conexión, los                                                TIA/EIA-568-A: Este estándar para Cableado de
 pines en un conector RJ-45 modular están                                            Telecomunicaciones usado en Edificios Comerciales
 numerados del 1 al 8, siendo el pin 1 el del                                         especifica los requisitos mínimos de cableado para
 extremo izquierdo del conector, y el pin 8 el                                       telecomunicaciones, la topología recomendada y los
     del extremo derecho. Los pines del                                                límites de distancia, las especificaciones sobre el
  conector hembra (jack ) se numeran de la                                         rendimiento de los aparatos de conexión y medios, y los
   misma manera para que coincidan con                                                          conectores y asignaciones de pin.
   esta numeración, siendo el pin 1 el del
  extremo derecho y el pin 8 el del extremo                                       TIA/EIA-568-B: Este estándar de Cableado especifica los
                  izquierdo.                                                        requisitos sobre componentes y transmisión para los
                                                                                               medios de telecomunicaciones.




Las terminaciones T568A y T568B                                                                            Objetivos
   La definición de las asignaciones pin/par para el par                               Definir estándares que permitirán el diseño e
trenzado balanceado de 100 ohm para ocho conductores,                             implementación de sistemas de cableado estructurado
  como los cables UTP de Categoría 3, 5 y 6 son llamadas                        para edificios comerciales y entre edificios en entornos de
      T568A y T568B y definen el pinout, u orden de                             campus. El sustrato de los estándares define los tipos de
 conexiones, para cables en RJ45 ocho pines modulares y                                cables, distancias, conectores, arquitecturas,
                           jacks.                                               terminaciones de cables y características de rendimiento,
------ 568 A ------       ------ 568 B ------                                    requisitos de instalación de cable y métodos de pruebas
pin-->color de hilo       pin-->color de hilo                                                     de los cables instalados.
1-->blanco-verde          1-->blanco-                       Topologías de sistemas de cable
2-->verde                 naranja
3-->blanco-               2-->naranja
                                                                  estructurado
naranja                   3-->blanco-verde       El cableado estructurado para redes de computadores tiene dos tipos de
4-->azul                  4-->azul                    normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Se
5-->blanco-azul           5-->blanco-azul        diferencian por el orden de los colores de los pares a seguir en el armado
6-->naranja               6-->verde               de los conectores RJ45. Si bien el uso de cualquiera de las dos normas
7-->blanco-marrón         7-->blanco-marrón       es indiferente, generalmente se utiliza la T568B para el cableado recto.
8-->marrón                8-->marrón

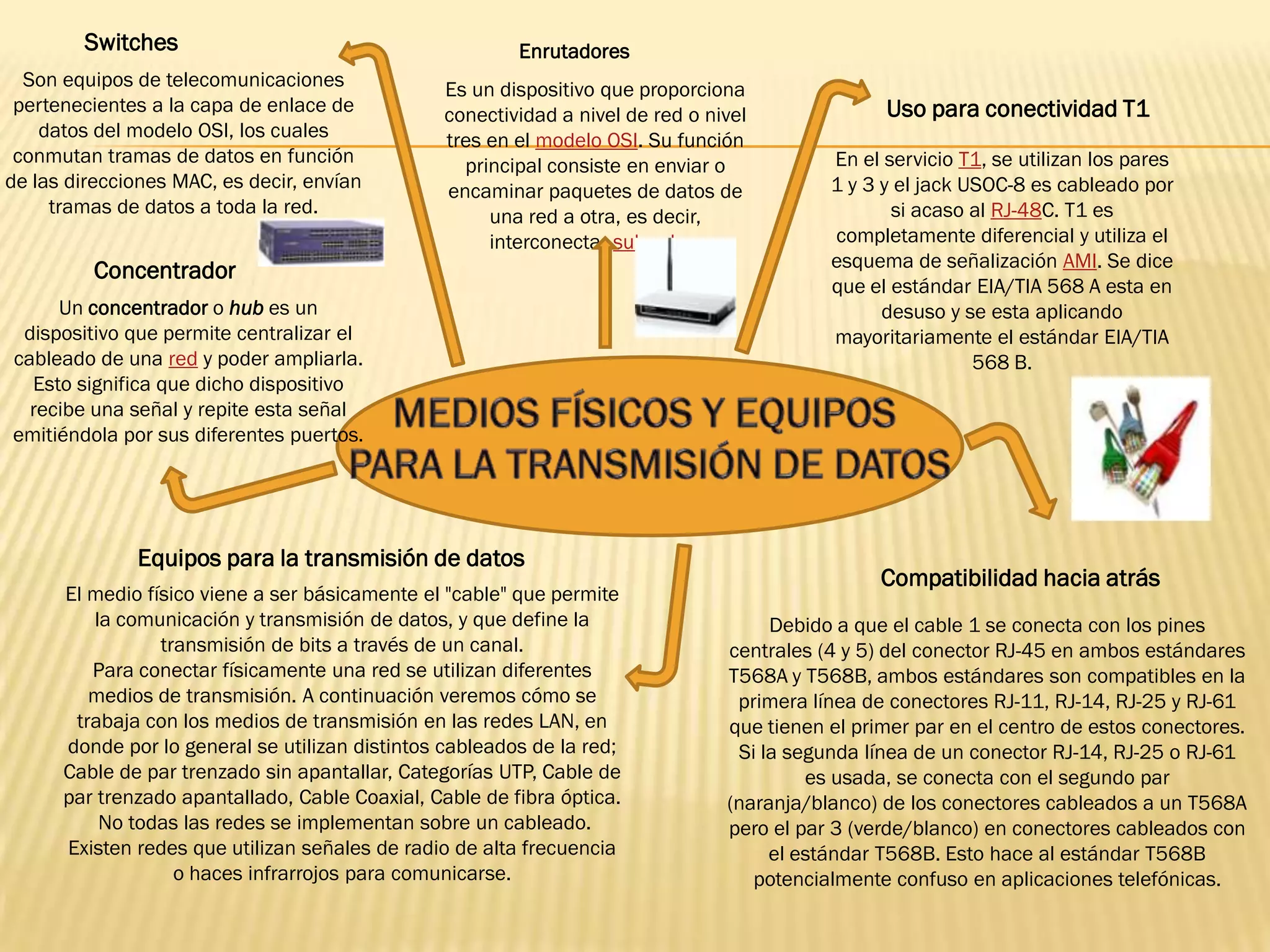

Switches                                         Enrutadores
  Son equipos de telecomunicaciones              Es un dispositivo que proporciona
 pertenecientes a la capa de enlace de           conectividad a nivel de red o nivel              Uso para conectividad T1
    datos del modelo OSI, los cuales             tres en el modelo OSI. Su función
 conmutan tramas de datos en función               principal consiste en enviar o           En el servicio T1, se utilizan los pares
de las direcciones MAC, es decir, envían         encaminar paquetes de datos de             1 y 3 y el jack USOC-8 es cableado por
     tramas de datos a toda la red.                   una red a otra, es decir,                    si acaso al RJ-48C. T1 es
                                                      interconectar subredes.               completamente diferencial y utiliza el
                                                                                            esquema de señalización AMI. Se dice
         Concentrador
                                                                                            que el estándar EIA/TIA 568 A esta en
     Un concentrador o hub es un                                                                  desuso y se esta aplicando
 dispositivo que permite centralizar el                                                     mayoritariamente el estándar EIA/TIA
cableado de una red y poder ampliarla.                                                                       568 B.
  Esto significa que dicho dispositivo
  recibe una señal y repite esta señal
emitiéndola por sus diferentes puertos.




              Equipos para la transmisión de datos
                                                                                                  Compatibilidad hacia atrás
      El medio físico viene a ser básicamente el "cable" que permite
         la comunicación y transmisión de datos, y que define la                      Debido a que el cable 1 se conecta con los pines
                 transmisión de bits a través de un canal.                       centrales (4 y 5) del conector RJ-45 en ambos estándares
         Para conectar físicamente una red se utilizan diferentes                T568A y T568B, ambos estándares son compatibles en la
         medios de transmisión. A continuación veremos cómo se                    primera línea de conectores RJ-11, RJ-14, RJ-25 y RJ-61
       trabaja con los medios de transmisión en las redes LAN, en                que tienen el primer par en el centro de estos conectores.
      donde por lo general se utilizan distintos cableados de la red;             Si la segunda línea de un conector RJ-14, RJ-25 o RJ-61
      Cable de par trenzado sin apantallar, Categorías UTP, Cable de                      es usada, se conecta con el segundo par
      par trenzado apantallado, Cable Coaxial, Cable de fibra óptica.            (naranja/blanco) de los conectores cableados a un T568A
          No todas las redes se implementan sobre un cableado.                   pero el par 3 (verde/blanco) en conectores cableados con
      Existen redes que utilizan señales de radio de alta frecuencia                  el estándar T568B. Esto hace al estándar T568B
                   o haces infrarrojos para comunicarse.                            potencialmente confuso en aplicaciones telefónicas.

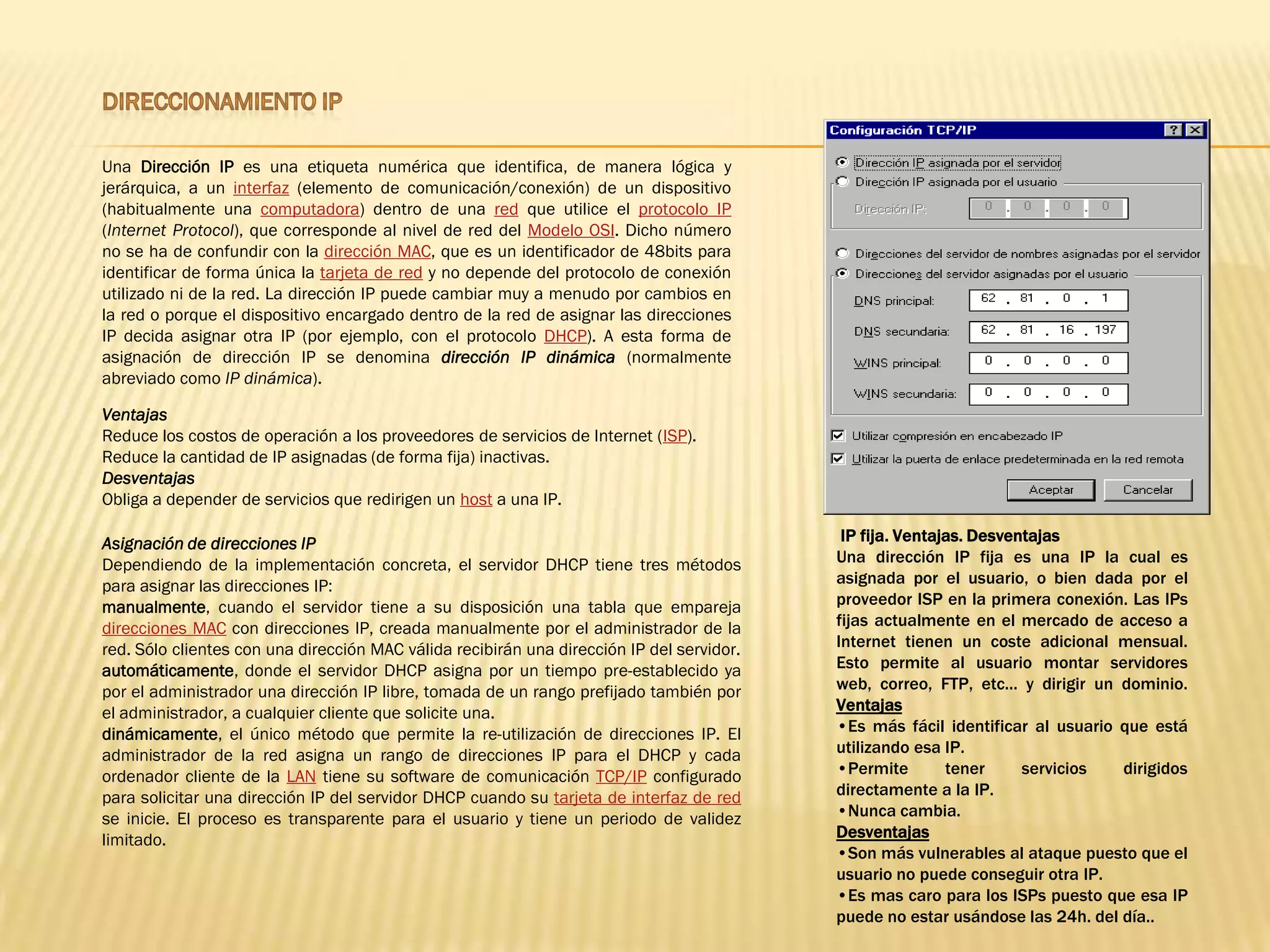

Una Dirección IP es una etiqueta numérica que identifica, de manera lógica y
jerárquica, a un interfaz (elemento de comunicación/conexión) de un dispositivo
(habitualmente una computadora) dentro de una red que utilice el protocolo IP
(Internet Protocol), que corresponde al nivel de red del Modelo OSI. Dicho número
no se ha de confundir con la dirección MAC, que es un identificador de 48bits para
identificar de forma única la tarjeta de red y no depende del protocolo de conexión
utilizado ni de la red. La dirección IP puede cambiar muy a menudo por cambios en
la red o porque el dispositivo encargado dentro de la red de asignar las direcciones
IP decida asignar otra IP (por ejemplo, con el protocolo DHCP). A esta forma de
asignación de dirección IP se denomina dirección IP dinámica (normalmente
abreviado como IP dinámica).

Ventajas
Reduce los costos de operación a los proveedores de servicios de Internet (ISP).
Reduce la cantidad de IP asignadas (de forma fija) inactivas.
Desventajas
Obliga a depender de servicios que redirigen un host a una IP.

Asignación de direcciones IP                                                                IP fija. Ventajas. Desventajas
Dependiendo de la implementación concreta, el servidor DHCP tiene tres métodos             Una dirección IP fija es una IP la cual es
para asignar las direcciones IP:                                                           asignada por el usuario, o bien dada por el
manualmente, cuando el servidor tiene a su disposición una tabla que empareja              proveedor ISP en la primera conexión. Las IPs
direcciones MAC con direcciones IP, creada manualmente por el administrador de la          fijas actualmente en el mercado de acceso a
red. Sólo clientes con una dirección MAC válida recibirán una dirección IP del servidor.   Internet tienen un coste adicional mensual.
automáticamente, donde el servidor DHCP asigna por un tiempo pre-establecido ya            Esto permite al usuario montar servidores
por el administrador una dirección IP libre, tomada de un rango prefijado también por      web, correo, FTP, etc... y dirigir un dominio.
el administrador, a cualquier cliente que solicite una.                                    Ventajas
dinámicamente, el único método que permite la re-utilización de direcciones IP. El         •Es más fácil identificar al usuario que está
administrador de la red asigna un rango de direcciones IP para el DHCP y cada              utilizando esa IP.
ordenador cliente de la LAN tiene su software de comunicación TCP/IP configurado           •Permite        tener     servicios   dirigidos
para solicitar una dirección IP del servidor DHCP cuando su tarjeta de interfaz de red     directamente a la IP.
se inicie. El proceso es transparente para el usuario y tiene un periodo de validez        •Nunca cambia.
limitado.                                                                                  Desventajas
                                                                                           •Son más vulnerables al ataque puesto que el
                                                                                           usuario no puede conseguir otra IP.
                                                                                           •Es mas caro para los ISPs puesto que esa IP
                                                                                           puede no estar usándose las 24h. del día..

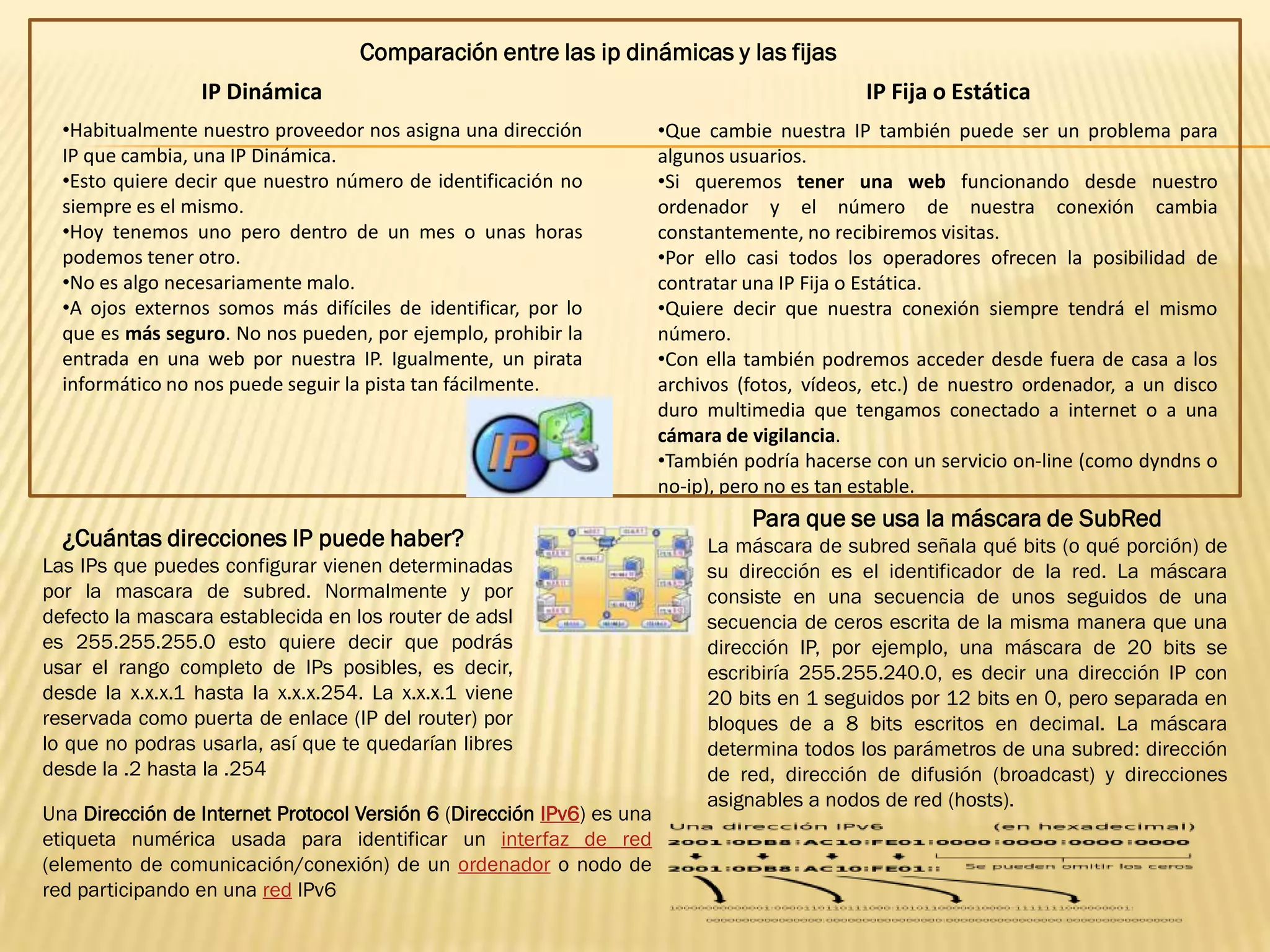

Comparación entre las ip dinámicas y las fijas
                 IP Dinámica                                                                  IP Fija o Estática
  •Habitualmente nuestro proveedor nos asigna una dirección            •Que cambie nuestra IP también puede ser un problema para
  IP que cambia, una IP Dinámica.                                      algunos usuarios.
  •Esto quiere decir que nuestro número de identificación no           •Si queremos tener una web funcionando desde nuestro
  siempre es el mismo.                                                 ordenador y el número de nuestra conexión cambia
  •Hoy tenemos uno pero dentro de un mes o unas horas                  constantemente, no recibiremos visitas.
  podemos tener otro.                                                  •Por ello casi todos los operadores ofrecen la posibilidad de
  •No es algo necesariamente malo.                                     contratar una IP Fija o Estática.
  •A ojos externos somos más difíciles de identificar, por lo          •Quiere decir que nuestra conexión siempre tendrá el mismo
  que es más seguro. No nos pueden, por ejemplo, prohibir la           número.
  entrada en una web por nuestra IP. Igualmente, un pirata             •Con ella también podremos acceder desde fuera de casa a los
  informático no nos puede seguir la pista tan fácilmente.             archivos (fotos, vídeos, etc.) de nuestro ordenador, a un disco
                                                                       duro multimedia que tengamos conectado a internet o a una
                                                                       cámara de vigilancia.
                                                                       •También podría hacerse con un servicio on-line (como dyndns o
                                                                       no-ip), pero no es tan estable.
                                                                                 Para que se usa la máscara de SubRed
  ¿Cuántas direcciones IP puede haber?                                      La máscara de subred señala qué bits (o qué porción) de
Las IPs que puedes configurar vienen determinadas                           su dirección es el identificador de la red. La máscara
por la mascara de subred. Normalmente y por                                 consiste en una secuencia de unos seguidos de una
defecto la mascara establecida en los router de adsl                        secuencia de ceros escrita de la misma manera que una
es 255.255.255.0 esto quiere decir que podrás                               dirección IP, por ejemplo, una máscara de 20 bits se
usar el rango completo de IPs posibles, es decir,                           escribiría 255.255.240.0, es decir una dirección IP con
desde la x.x.x.1 hasta la x.x.x.254. La x.x.x.1 viene                       20 bits en 1 seguidos por 12 bits en 0, pero separada en
reservada como puerta de enlace (IP del router) por                         bloques de a 8 bits escritos en decimal. La máscara
lo que no podras usarla, así que te quedarían libres                        determina todos los parámetros de una subred: dirección
desde la .2 hasta la .254                                                   de red, dirección de difusión (broadcast) y direcciones
                                                                            asignables a nodos de red (hosts).
Una Dirección de Internet Protocol Versión 6 (Dirección IPv6) es una
etiqueta numérica usada para identificar un interfaz de red
(elemento de comunicación/conexión) de un ordenador o nodo de
red participando en una red IPv6

Blog de redes informaticas

  • 1.
    REPÚBLICA BOLIVARIANA DEVENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN SUPERIOR UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR INSTITUTO DE MEJORAMIENTO PROFESIONAL DEL MAGISTERIO NÚCLEO ACADÉMICO CARABOBO Realizado por: Profesora: Beatríz Ortega Rosanna Rojas c.i. 14.162.865
  • 2.
    *Ficheros *Impresión Topologías de una red *Correo Servicios de red *Información *Acceso *Otros Redes informáticas Equipos de red Clasificación de las Redes Estaciones de Trabajo Servidores Beneficios de las Redes Compartir Conexión Comunicación Ahorro Manejo
  • 3.
    MODELOS DE COMUNICACIÓNEN LAS REDES INFORMÁTICAS Estos modelos tienen más semejanzas que diferencias, aquí se mencionan algunas de ellas: •Ambos modelos se dividen en capas. •Ambos modelos poseen una capa de aplicación, aunque ofrecen servicios muy distintos. •Los modelos de referencia OSI y TCP/IP tienen mucho en común. Ambos se basan en el concepto de un gran número de protocolos independientes. •TCP/IP combina la capas de enlace de datos y la capa física del modelo OSI en una sola capa. •El modelo OSI consiste en siete capas, mientras que el modelo TCP/IP se divide en 5 capas. •Cable UTP categoría 5 punto a punto, ya que es el más usado actualmente para este tipo red. •Sistema Operativo Windows. Este como sugerencia, también puede usarse otro sistema operativo. •Ocho conectores RJ-45. Porque vamos a necesitar dos por cada máquina y dos para la entrada del internet hacia el swidcher. •Un Swidcher de mínimo 5 puertos. A pesar de que se van a usar cuatro puertos (uno por cada máquina más uno para la toma de internet), en este caso es recomendable dejar puntos libres por si se requiere conectar una computadora mas o una impresora en orto momento. •Tres computadores con sus tarjetas de red, ya que sin las tarjetas de red no podríamos conectarlas entre ellas. •Una herramienta manual crimping tool, para poder prensar los cables que vamos a conectar.
  • 4.
    El medio detransmisión constituye el soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de transmisión de datos. Distinguimos dos tipos de medios: guiados y no guiados. En ambos casos la transmisión se realiza por medio de ondas electromagnéticas. Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado. Algunos medios de transmisión guiados son: Pares trenzados Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor. Los alambres se entrelazan en forma helicoidal, los pares trenzados se pueden utilizar tanto para transmisión analógica como digital. Cable coaxial El cable coaxial consta de un alambre de cobre duro en su parte central, es decir, que constituye el núcleo, el cual se encuentra rodeado por un material aislante. fibra óptica Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico. Cada una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas distintas a las del núcleo. La capa más exterior, que recubre una o más fibras, debe ser de un material opaco y resistente. Algunos medios no guiados: Radio enlaces de VHF y UHF Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente a ellas. Su alcance máximo es de un centenar de kilómetros, y las velocidades que permite del orden de los 9600 bps. Su aplicación suele estar relacionada con los radioaficionados y con equipos de comunicación militares, también la televisión y los aviones. Microondas Además de su aplicación en hornos, las microondas nos permiten transmisiones tanto terrestres como con satélites. Dada su frecuencias, del orden de 1 a 10 Ghz, las microondas son muy direccionales y sólo se pueden emplear en situaciones en que existe una línea visual que une emisor y receptor. Los enlaces de microondas permiten grandes velocidades de transmisión, del orden de 10 Mbps.
  • 5.
    Normas o protocolosde transmisión Cableado de datos TIA 568a y 568b Respecto al estándar de conexión, los TIA/EIA-568-A: Este estándar para Cableado de pines en un conector RJ-45 modular están Telecomunicaciones usado en Edificios Comerciales numerados del 1 al 8, siendo el pin 1 el del especifica los requisitos mínimos de cableado para extremo izquierdo del conector, y el pin 8 el telecomunicaciones, la topología recomendada y los del extremo derecho. Los pines del límites de distancia, las especificaciones sobre el conector hembra (jack ) se numeran de la rendimiento de los aparatos de conexión y medios, y los misma manera para que coincidan con conectores y asignaciones de pin. esta numeración, siendo el pin 1 el del extremo derecho y el pin 8 el del extremo TIA/EIA-568-B: Este estándar de Cableado especifica los izquierdo. requisitos sobre componentes y transmisión para los medios de telecomunicaciones. Las terminaciones T568A y T568B Objetivos La definición de las asignaciones pin/par para el par Definir estándares que permitirán el diseño e trenzado balanceado de 100 ohm para ocho conductores, implementación de sistemas de cableado estructurado como los cables UTP de Categoría 3, 5 y 6 son llamadas para edificios comerciales y entre edificios en entornos de T568A y T568B y definen el pinout, u orden de campus. El sustrato de los estándares define los tipos de conexiones, para cables en RJ45 ocho pines modulares y cables, distancias, conectores, arquitecturas, jacks. terminaciones de cables y características de rendimiento, ------ 568 A ------ ------ 568 B ------ requisitos de instalación de cable y métodos de pruebas pin-->color de hilo pin-->color de hilo de los cables instalados. 1-->blanco-verde 1-->blanco- Topologías de sistemas de cable 2-->verde naranja 3-->blanco- 2-->naranja estructurado naranja 3-->blanco-verde El cableado estructurado para redes de computadores tiene dos tipos de 4-->azul 4-->azul normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Se 5-->blanco-azul 5-->blanco-azul diferencian por el orden de los colores de los pares a seguir en el armado 6-->naranja 6-->verde de los conectores RJ45. Si bien el uso de cualquiera de las dos normas 7-->blanco-marrón 7-->blanco-marrón es indiferente, generalmente se utiliza la T568B para el cableado recto. 8-->marrón 8-->marrón
  • 6.
    Switches Enrutadores Son equipos de telecomunicaciones Es un dispositivo que proporciona pertenecientes a la capa de enlace de conectividad a nivel de red o nivel Uso para conectividad T1 datos del modelo OSI, los cuales tres en el modelo OSI. Su función conmutan tramas de datos en función principal consiste en enviar o En el servicio T1, se utilizan los pares de las direcciones MAC, es decir, envían encaminar paquetes de datos de 1 y 3 y el jack USOC-8 es cableado por tramas de datos a toda la red. una red a otra, es decir, si acaso al RJ-48C. T1 es interconectar subredes. completamente diferencial y utiliza el esquema de señalización AMI. Se dice Concentrador que el estándar EIA/TIA 568 A esta en Un concentrador o hub es un desuso y se esta aplicando dispositivo que permite centralizar el mayoritariamente el estándar EIA/TIA cableado de una red y poder ampliarla. 568 B. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Equipos para la transmisión de datos Compatibilidad hacia atrás El medio físico viene a ser básicamente el "cable" que permite la comunicación y transmisión de datos, y que define la Debido a que el cable 1 se conecta con los pines transmisión de bits a través de un canal. centrales (4 y 5) del conector RJ-45 en ambos estándares Para conectar físicamente una red se utilizan diferentes T568A y T568B, ambos estándares son compatibles en la medios de transmisión. A continuación veremos cómo se primera línea de conectores RJ-11, RJ-14, RJ-25 y RJ-61 trabaja con los medios de transmisión en las redes LAN, en que tienen el primer par en el centro de estos conectores. donde por lo general se utilizan distintos cableados de la red; Si la segunda línea de un conector RJ-14, RJ-25 o RJ-61 Cable de par trenzado sin apantallar, Categorías UTP, Cable de es usada, se conecta con el segundo par par trenzado apantallado, Cable Coaxial, Cable de fibra óptica. (naranja/blanco) de los conectores cableados a un T568A No todas las redes se implementan sobre un cableado. pero el par 3 (verde/blanco) en conectores cableados con Existen redes que utilizan señales de radio de alta frecuencia el estándar T568B. Esto hace al estándar T568B o haces infrarrojos para comunicarse. potencialmente confuso en aplicaciones telefónicas.
  • 7.
    Una Dirección IPes una etiqueta numérica que identifica, de manera lógica y jerárquica, a un interfaz (elemento de comunicación/conexión) de un dispositivo (habitualmente una computadora) dentro de una red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del Modelo OSI. Dicho número no se ha de confundir con la dirección MAC, que es un identificador de 48bits para identificar de forma única la tarjeta de red y no depende del protocolo de conexión utilizado ni de la red. La dirección IP puede cambiar muy a menudo por cambios en la red o porque el dispositivo encargado dentro de la red de asignar las direcciones IP decida asignar otra IP (por ejemplo, con el protocolo DHCP). A esta forma de asignación de dirección IP se denomina dirección IP dinámica (normalmente abreviado como IP dinámica). Ventajas Reduce los costos de operación a los proveedores de servicios de Internet (ISP). Reduce la cantidad de IP asignadas (de forma fija) inactivas. Desventajas Obliga a depender de servicios que redirigen un host a una IP. Asignación de direcciones IP IP fija. Ventajas. Desventajas Dependiendo de la implementación concreta, el servidor DHCP tiene tres métodos Una dirección IP fija es una IP la cual es para asignar las direcciones IP: asignada por el usuario, o bien dada por el manualmente, cuando el servidor tiene a su disposición una tabla que empareja proveedor ISP en la primera conexión. Las IPs direcciones MAC con direcciones IP, creada manualmente por el administrador de la fijas actualmente en el mercado de acceso a red. Sólo clientes con una dirección MAC válida recibirán una dirección IP del servidor. Internet tienen un coste adicional mensual. automáticamente, donde el servidor DHCP asigna por un tiempo pre-establecido ya Esto permite al usuario montar servidores por el administrador una dirección IP libre, tomada de un rango prefijado también por web, correo, FTP, etc... y dirigir un dominio. el administrador, a cualquier cliente que solicite una. Ventajas dinámicamente, el único método que permite la re-utilización de direcciones IP. El •Es más fácil identificar al usuario que está administrador de la red asigna un rango de direcciones IP para el DHCP y cada utilizando esa IP. ordenador cliente de la LAN tiene su software de comunicación TCP/IP configurado •Permite tener servicios dirigidos para solicitar una dirección IP del servidor DHCP cuando su tarjeta de interfaz de red directamente a la IP. se inicie. El proceso es transparente para el usuario y tiene un periodo de validez •Nunca cambia. limitado. Desventajas •Son más vulnerables al ataque puesto que el usuario no puede conseguir otra IP. •Es mas caro para los ISPs puesto que esa IP puede no estar usándose las 24h. del día..
  • 8.
    Comparación entre lasip dinámicas y las fijas IP Dinámica IP Fija o Estática •Habitualmente nuestro proveedor nos asigna una dirección •Que cambie nuestra IP también puede ser un problema para IP que cambia, una IP Dinámica. algunos usuarios. •Esto quiere decir que nuestro número de identificación no •Si queremos tener una web funcionando desde nuestro siempre es el mismo. ordenador y el número de nuestra conexión cambia •Hoy tenemos uno pero dentro de un mes o unas horas constantemente, no recibiremos visitas. podemos tener otro. •Por ello casi todos los operadores ofrecen la posibilidad de •No es algo necesariamente malo. contratar una IP Fija o Estática. •A ojos externos somos más difíciles de identificar, por lo •Quiere decir que nuestra conexión siempre tendrá el mismo que es más seguro. No nos pueden, por ejemplo, prohibir la número. entrada en una web por nuestra IP. Igualmente, un pirata •Con ella también podremos acceder desde fuera de casa a los informático no nos puede seguir la pista tan fácilmente. archivos (fotos, vídeos, etc.) de nuestro ordenador, a un disco duro multimedia que tengamos conectado a internet o a una cámara de vigilancia. •También podría hacerse con un servicio on-line (como dyndns o no-ip), pero no es tan estable. Para que se usa la máscara de SubRed ¿Cuántas direcciones IP puede haber? La máscara de subred señala qué bits (o qué porción) de Las IPs que puedes configurar vienen determinadas su dirección es el identificador de la red. La máscara por la mascara de subred. Normalmente y por consiste en una secuencia de unos seguidos de una defecto la mascara establecida en los router de adsl secuencia de ceros escrita de la misma manera que una es 255.255.255.0 esto quiere decir que podrás dirección IP, por ejemplo, una máscara de 20 bits se usar el rango completo de IPs posibles, es decir, escribiría 255.255.240.0, es decir una dirección IP con desde la x.x.x.1 hasta la x.x.x.254. La x.x.x.1 viene 20 bits en 1 seguidos por 12 bits en 0, pero separada en reservada como puerta de enlace (IP del router) por bloques de a 8 bits escritos en decimal. La máscara lo que no podras usarla, así que te quedarían libres determina todos los parámetros de una subred: dirección desde la .2 hasta la .254 de red, dirección de difusión (broadcast) y direcciones asignables a nodos de red (hosts). Una Dirección de Internet Protocol Versión 6 (Dirección IPv6) es una etiqueta numérica usada para identificar un interfaz de red (elemento de comunicación/conexión) de un ordenador o nodo de red participando en una red IPv6
