1. Conceptos Básicos
de Redes
Conectividad y Optimización
Por Verónica Balza

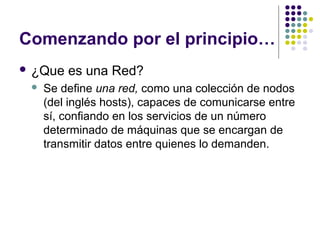

2. Comenzando por el principio…
 ¿Que es una Red?
 Se define una red, como una colección de nodos
(del inglés hosts), capaces de comunicarse entre
sí, confiando en los servicios de un número
determinado de máquinas que se encargan de
transmitir datos entre quienes lo demanden.

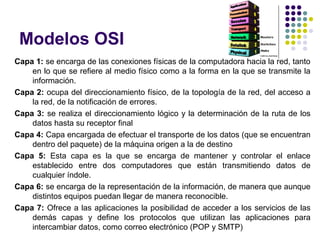

3. Modelos OSI
Capa 1: se encarga de las conexiones físicas de la computadora hacia la red, tanto
en lo que se refiere al medio físico como a la forma en la que se transmite la
información.
Capa 2: ocupa del direccionamiento físico, de la topología de la red, del acceso a
la red, de la notificación de errores.
Capa 3: se realiza el direccionamiento lógico y la determinación de la ruta de los
datos hasta su receptor final
Capa 4: Capa encargada de efectuar el transporte de los datos (que se encuentran
dentro del paquete) de la máquina origen a la de destino
Capa 5: Esta capa es la que se encarga de mantener y controlar el enlace
establecido entre dos computadores que están transmitiendo datos de
cualquier índole.
Capa 6: se encarga de la representación de la información, de manera que aunque
distintos equipos puedan llegar de manera reconocible.
Capa 7: Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las
demás capas y define los protocolos que utilizan las aplicaciones para
intercambiar datos, como correo electrónico (POP y SMTP)

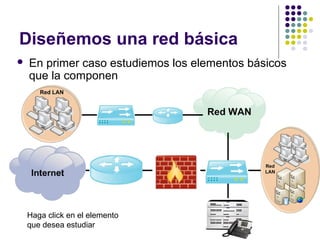

4. Diseñemos una red básica
 En primer caso estudiemos los elementos básicos
que la componen
Haga click en el elemento
que desea estudiar

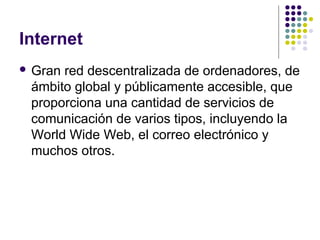

5. Internet
 Granred descentralizada de ordenadores, de
ámbito global y públicamente accesible, que
proporciona una cantidad de servicios de
comunicación de varios tipos, incluyendo la
World Wide Web, el correo electrónico y
muchos otros.

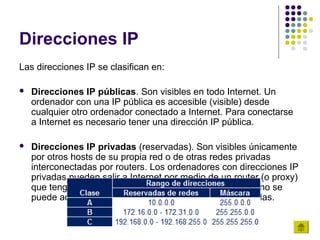

6. Direcciones IP
Las direcciones IP se clasifican en:
 Direcciones IP públicas. Son visibles en todo Internet. Un
ordenador con una IP pública es accesible (visible) desde
cualquier otro ordenador conectado a Internet. Para conectarse
a Internet es necesario tener una dirección IP pública.
 Direcciones IP privadas (reservadas). Son visibles únicamente
por otros hosts de su propia red o de otras redes privadas
interconectadas por routers. Los ordenadores con direcciones IP
privadas pueden salir a Internet por medio de un router (o proxy)
que tenga una IP pública. Sin embargo, desde Internet no se
puede acceder a ordenadores con direcciones IP privadas.

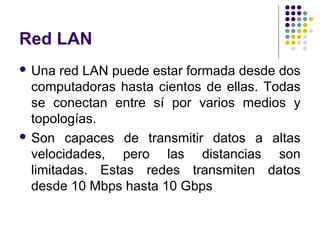

7. Red LAN
 Una red LAN puede estar formada desde dos
computadoras hasta cientos de ellas. Todas
se conectan entre sí por varios medios y
topologías.
 Son capaces de transmitir datos a altas
velocidades, pero las distancias son
limitadas. Estas redes transmiten datos
desde 10 Mbps hasta 10 Gbps

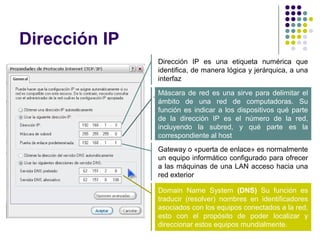

8. Dirección IP
Dirección IP es una etiqueta numérica que
identifica, de manera lógica y jerárquica, a una
interfaz
. Máscara de red es una sirve para delimitar el
ámbito de una red de computadoras. Su
función es indicar a los dispositivos qué parte
de la dirección IP es el número de la red,
incluyendo la subred, y qué parte es la
correspondiente al host
Gateway o «puerta de enlace» es normalmente
un equipo informático configurado para ofrecer
a las máquinas de una LAN acceso hacia una
red exterior
Domain Name System (DNS) Su función es
traducir (resolver) nombres en identificadores
asociados con los equipos conectados a la red,
esto con el propósito de poder localizar y
direccionar estos equipos mundialmente.

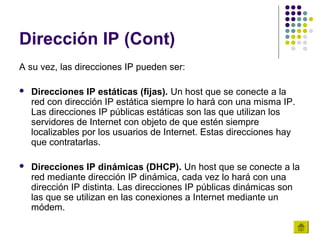

9. Dirección IP (Cont)
A su vez, las direcciones IP pueden ser:
 Direcciones IP estáticas (fijas). Un host que se conecte a la
red con dirección IP estática siempre lo hará con una misma IP.
Las direcciones IP públicas estáticas son las que utilizan los
servidores de Internet con objeto de que estén siempre
localizables por los usuarios de Internet. Estas direcciones hay
que contratarlas.
 Direcciones IP dinámicas (DHCP). Un host que se conecte a la
red mediante dirección IP dinámica, cada vez lo hará con una
dirección IP distinta. Las direcciones IP públicas dinámicas son
las que se utilizan en las conexiones a Internet mediante un
módem.

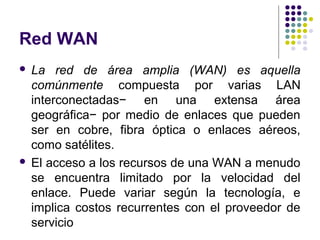

10. Red WAN
 La red de área amplia (WAN) es aquella
comúnmente compuesta por varias LAN
interconectadas− en una extensa área
geográfica− por medio de enlaces que pueden
ser en cobre, fibra óptica o enlaces aéreos,
como satélites.
 El acceso a los recursos de una WAN a menudo
se encuentra limitado por la velocidad del
enlace. Puede variar según la tecnología, e
implica costos recurrentes con el proveedor de
servicio

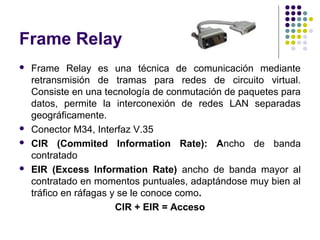

11. Frame Relay
 Frame Relay es una técnica de comunicación mediante
retransmisión de tramas para redes de circuito virtual.
Consiste en una tecnología de conmutación de paquetes para
datos, permite la interconexión de redes LAN separadas
geográficamente.
 Conector M34, Interfaz V.35
 CIR (Commited Information Rate): Ancho de banda
contratado
 EIR (Excess Information Rate) ancho de banda mayor al
contratado en momentos puntuales, adaptándose muy bien al
tráfico en ráfagas y se le conoce como.
CIR + EIR = Acceso

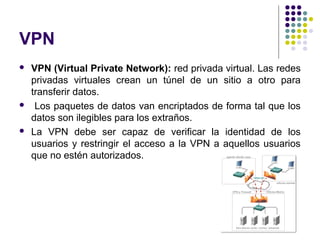

12. VPN
 VPN (Virtual Private Network): red privada virtual. Las redes
privadas virtuales crean un túnel de un sitio a otro para
transferir datos.
 Los paquetes de datos van encriptados de forma tal que los
datos son ilegibles para los extraños.
 La VPN debe ser capaz de verificar la identidad de los
usuarios y restringir el acceso a la VPN a aquellos usuarios
que no estén autorizados.

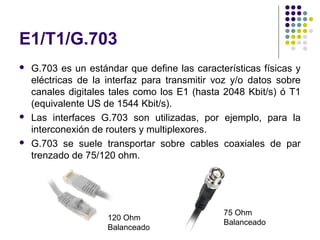

13. E1/T1/G.703
 G.703 es un estándar que define las características físicas y
eléctricas de la interfaz para transmitir voz y/o datos sobre
canales digitales tales como los E1 (hasta 2048 Kbit/s) ó T1
(equivalente US de 1544 Kbit/s).
 Las interfaces G.703 son utilizadas, por ejemplo, para la
interconexión de routers y multiplexores.
 G.703 se suele transportar sobre cables coaxiales de par
trenzado de 75/120 ohm.
75 Ohm
120 Ohm
Balanceado
Balanceado

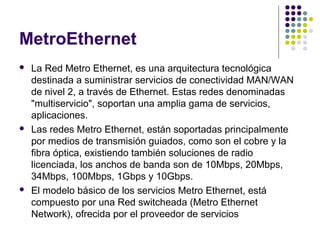

14. MetroEthernet
 La Red Metro Ethernet, es una arquitectura tecnológica
destinada a suministrar servicios de conectividad MAN/WAN
de nivel 2, a través de Ethernet. Estas redes denominadas
"multiservicio", soportan una amplia gama de servicios,
aplicaciones.
 Las redes Metro Ethernet, están soportadas principalmente
por medios de transmisión guiados, como son el cobre y la
fibra óptica, existiendo también soluciones de radio
licenciada, los anchos de banda son de 10Mbps, 20Mbps,
34Mbps, 100Mbps, 1Gbps y 10Gbps.
 El modelo básico de los servicios Metro Ethernet, está
compuesto por una Red switcheada (Metro Ethernet
Network), ofrecida por el proveedor de servicios

15. MetroEthernet (cont.)
Los beneficios que Metro Ethernet ofrece son:
 Fácil uso y Bajo costo: Interconectando con Ethernet se
simplifica las operaciones de red, administración,
manejo y actualización
 Economía: los servicios Ethernet reducen el capital de
suscripción y operación de tres formas:
 Amplio uso: se emplean interfaces Ethernet que son la
más difundidas para las soluciones de Networking
 Ancho de banda: Los servicios Ethernet permiten a los
usuarios acceder a conexiones de banda ancha a menor
costo.

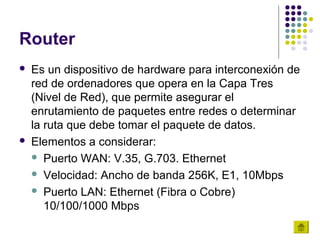

16. Router
 Es un dispositivo de hardware para interconexión de
red de ordenadores que opera en la Capa Tres
(Nivel de Red), que permite asegurar el
enrutamiento de paquetes entre redes o determinar
la ruta que debe tomar el paquete de datos.
 Elementos a considerar:
 Puerto WAN: V.35, G.703. Ethernet
 Velocidad: Ancho de banda 256K, E1, 10Mbps
 Puerto LAN: Ethernet (Fibra o Cobre)
10/100/1000 Mbps

17. Switch
 Un conmutador o switch es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la
capa 2 (nivel de enlace de datos). Su función es interconectar
dos o más segmentos de red, de manera similar a los
puentes (bridges), pasando datos de un segmento.
 Elementos a considerar:
 Cantidad de puertos: 24, 48
 Nivel de servicio: Capa2 o Capa3
 Velocidad de puerto: 10/100/1000/10000 Mbps
 Soporte PoE
 Puertos Uplink
 Puertos de Stacking

18. VLANs
 Una VLAN (acrónimo de Virtual LAN, ‘Red de Área Local
Virtual’) es un método de crear redes lógicamente
independientes dentro de una misma red física. Varias
VLANs pueden coexistir en un único conmutador físico o en
una única red física. Son útiles para reducir el tamaño del
Dominio de difusión y ayudan en la administración de la red
separando segmentos lógicos de una red de área local (como
departamentos de una empresa) que no deberían
intercambiar datos usando la red local (aunque podrían
hacerlo a través de un enrutador o un switch capa 3 y 4).
