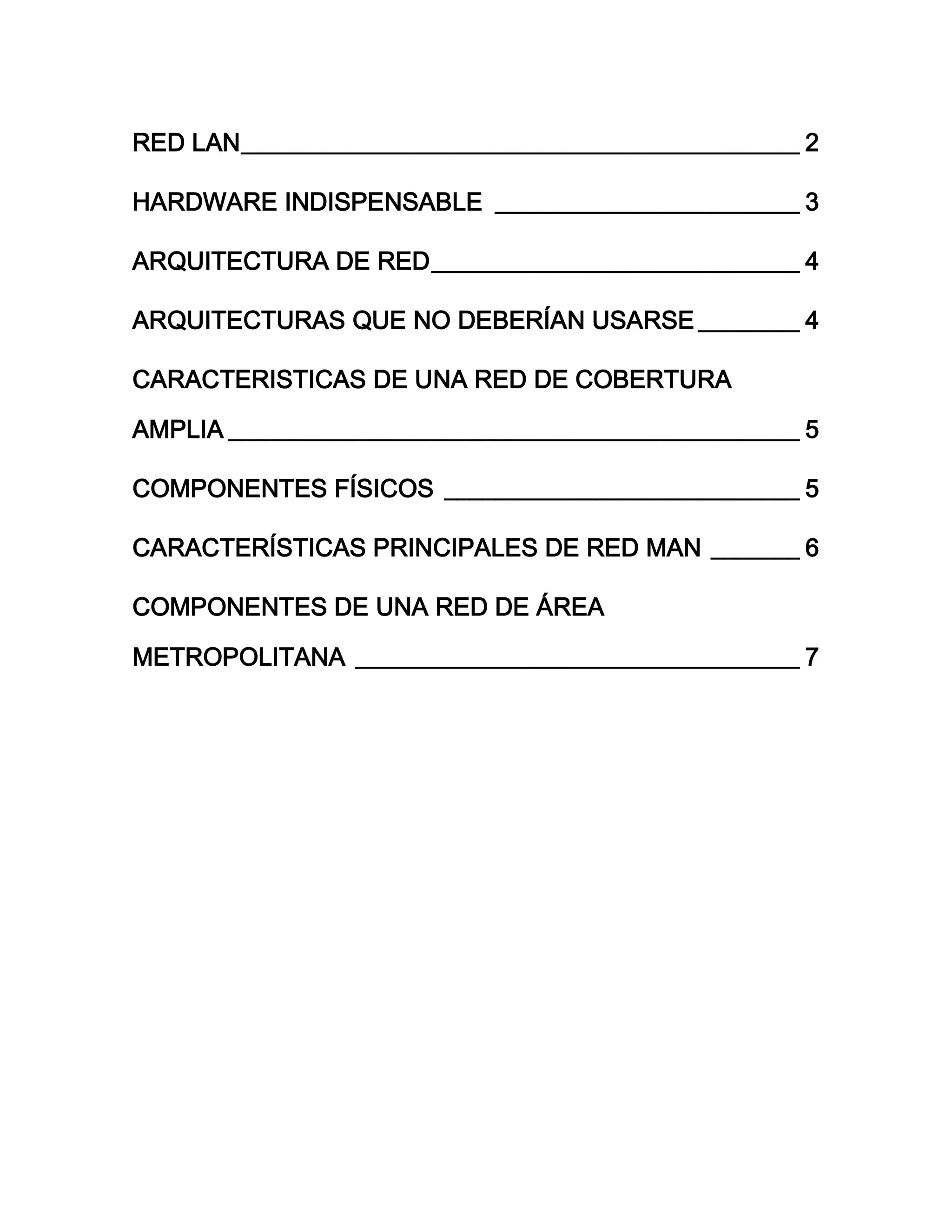

1. RED LAN ____________________________________________ 2
HARDWARE INDISPENSABLE ________________________ 3
ARQUITECTURA DE RED _____________________________ 4
ARQUITECTURAS QUE NO DEBERÍAN USARSE ________ 4
CARACTERISTICAS DE UNA RED DE COBERTURA
AMPLIA _____________________________________________ 5
COMPONENTES FÍSICOS ____________________________ 5
CARACTERÍSTICAS PRINCIPALES DE RED MAN _______ 6
COMPONENTES DE UNA RED DE ÁREA
METROPOLITANA ___________________________________ 7
2. RED LAN

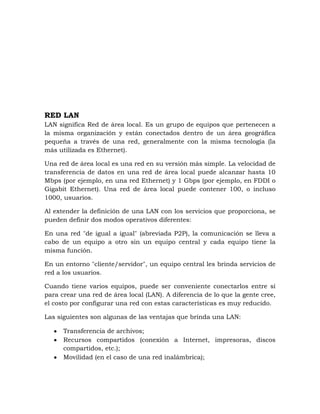

LAN significa Red de área local. Es un grupo de equipos que pertenecen a
la misma organización y están conectados dentro de un área geográfica
pequeña a través de una red, generalmente con la misma tecnología (la
más utilizada es Ethernet).
Una red de área local es una red en su versión más simple. La velocidad de
transferencia de datos en una red de área local puede alcanzar hasta 10
Mbps (por ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o
Gigabit Ethernet). Una red de área local puede contener 100, o incluso
1000, usuarios.
Al extender la definición de una LAN con los servicios que proporciona, se
pueden definir dos modos operativos diferentes:
En una red "de igual a igual" (abreviada P2P), la comunicación se lleva a
cabo de un equipo a otro sin un equipo central y cada equipo tiene la
misma función.
En un entorno "cliente/servidor", un equipo central les brinda servicios de
red a los usuarios.
Cuando tiene varios equipos, puede ser conveniente conectarlos entre sí
para crear una red de área local (LAN). A diferencia de lo que la gente cree,
el costo por configurar una red con estas características es muy reducido.
Las siguientes son algunas de las ventajas que brinda una LAN:
Transferencia de archivos;
Recursos compartidos (conexión a Internet, impresoras, discos
compartidos, etc.);
Movilidad (en el caso de una red inalámbrica);

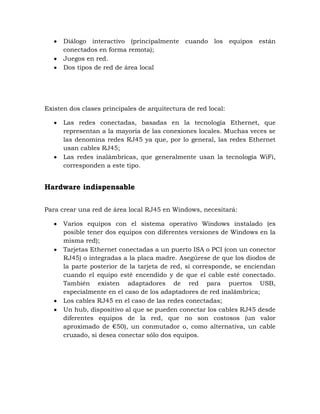

3. Diálogo interactivo (principalmente cuando los equipos están
conectados en forma remota);
Juegos en red.
Dos tipos de red de área local
Existen dos clases principales de arquitectura de red local:
Las redes conectadas, basadas en la tecnología Ethernet, que
representan a la mayoría de las conexiones locales. Muchas veces se
las denomina redes RJ45 ya que, por lo general, las redes Ethernet
usan cables RJ45;
Las redes inalámbricas, que generalmente usan la tecnología WiFi,
corresponden a este tipo.
Hardware indispensable
Para crear una red de área local RJ45 en Windows, necesitará:
Varios equipos con el sistema operativo Windows instalado (es
posible tener dos equipos con diferentes versiones de Windows en la
misma red);
Tarjetas Ethernet conectadas a un puerto ISA o PCI (con un conector
RJ45) o integradas a la placa madre. Asegúrese de que los diodos de
la parte posterior de la tarjeta de red, si corresponde, se enciendan
cuando el equipo esté encendido y de que el cable esté conectado.
También existen adaptadores de red para puertos USB,
especialmente en el caso de los adaptadores de red inalámbrica;
Los cables RJ45 en el caso de las redes conectadas;
Un hub, dispositivo al que se pueden conectar los cables RJ45 desde
diferentes equipos de la red, que no son costosos (un valor
aproximado de €50), un conmutador o, como alternativa, un cable
cruzado, si desea conectar sólo dos equipos.

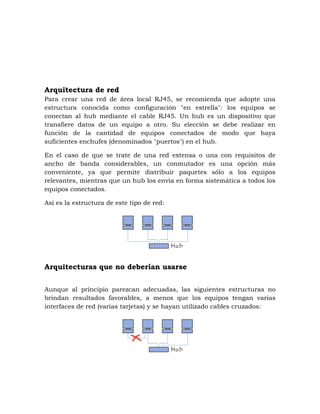

4. Arquitectura de red
Para crear una red de área local RJ45, se recomienda que adopte una
estructura conocida como configuración "en estrella": los equipos se
conectan al hub mediante el cable RJ45. Un hub es un dispositivo que
transfiere datos de un equipo a otro. Su elección se debe realizar en
función de la cantidad de equipos conectados de modo que haya
suficientes enchufes (denominados "puertos") en el hub.
En el caso de que se trate de una red extensa o una con requisitos de
ancho de banda considerables, un conmutador es una opción más
conveniente, ya que permite distribuir paquetes sólo a los equipos
relevantes, mientras que un hub los envía en forma sistemática a todos los
equipos conectados.
Así es la estructura de este tipo de red:
Arquitecturas que no deberían usarse
Aunque al principio parezcan adecuadas, las siguientes estructuras no
brindan resultados favorables, a menos que los equipos tengan varias
interfaces de red (varias tarjetas) y se hayan utilizado cables cruzados:
5. REDES DE AREA AMPLIA
(WAN - WIDE AREA NETWORK)
Una WAN se extiende sobre un área geográfica amplia, a veces un país o
un continente; contiene una colección de máquinas dedicadas a ejecutar
programas de usuario (aplicaciones), estas máquinas se llaman Hosts. Los
hosts están conectados por una sub-red de comunicación.
La red consiste en ECD (computadores de conmutación) interconectados
por canales alquilados de alta velocidad (por ejemplo, líneas de 56 kbit /
s). Cada ECD utiliza un protocolo responsable de encaminar
correctamente los datos y de proporcionar soporte a los computadores y
terminales de los usuarios finales conectados a los mismos.
CARACTERISTICAS DE UNA RED DE COBERTURA AMPLIA
Los canales suelen proporcionarlos las compañías telefónicas (como la
propia Compañía Telefónica Española), con un determinado coste mensual
si las líneas son alquiladas, y un costes proporcional a la utilización si son
líneas normales conmutadas.
COMPONENTES FÍSICOS
Línea de Comunicación: Medios físicos para conectar una posición
con otra con el propósito de transmitir y recibir datos.
Hilos de Transmisión: En comunicaciones telefónicas se utiliza con
frecuencia el término "pares" para describir el circuito que compone
un canal. Uno de los hilos del par sirve para transmitir o recibir los
datos, y el otro es la línea de retorno eléctrico.
Los estándares WAN son definidos y manejados por un número de
autoridades reconocidas incluyendo las siguientes agencias:

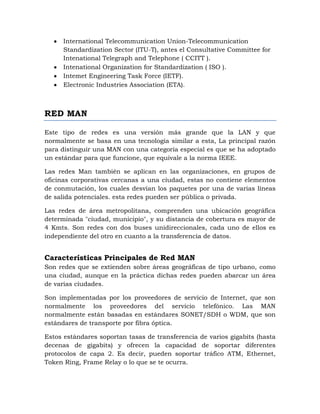

6. International Telecommunication Union-Telecommunication
Standardization Sector (ITU-T), antes el Consultative Committee for
Intenational Telegraph and Telephone ( CCITT ).
Intenational Organization for Standardization ( ISO ).
Intemet Engineering Task Force (IETF).
Electronic Industries Association (ETA).
RED MAN
Este tipo de redes es una versión más grande que la LAN y que
normalmente se basa en una tecnología similar a esta, La principal razón
para distinguir una MAN con una categoría especial es que se ha adoptado
un estándar para que funcione, que equivale a la norma IEEE.
Las redes Man también se aplican en las organizaciones, en grupos de
oficinas corporativas cercanas a una ciudad, estas no contiene elementos
de conmutación, los cuales desvían los paquetes por una de varias líneas
de salida potenciales. esta redes pueden ser pública o privada.
Las redes de área metropolitana, comprenden una ubicación geográfica
determinada "ciudad, municipio", y su distancia de cobertura es mayor de
4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es
independiente del otro en cuanto a la transferencia de datos.
Características Principales de Red MAN
Son redes que se extienden sobre áreas geográficas de tipo urbano, como
una ciudad, aunque en la práctica dichas redes pueden abarcar un área
de varias ciudades.
Son implementadas por los proveedores de servicio de Internet, que son
normalmente los proveedores del servicio telefónico. Las MAN
normalmente están basadas en estándares SONET/SDH o WDM, que son
estándares de transporte por fibra óptica.
Estos estándares soportan tasas de transferencia de varios gigabits (hasta
decenas de gigabits) y ofrecen la capacidad de soportar diferentes
protocolos de capa 2. Es decir, pueden soportar tráfico ATM, Ethernet,
Token Ring, Frame Relay o lo que se te ocurra.

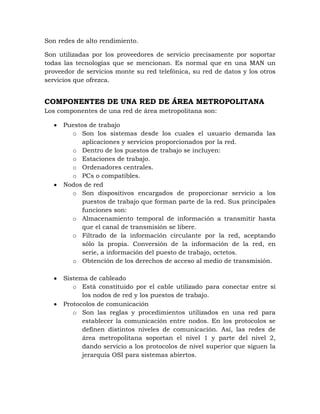

7. Son redes de alto rendimiento.
Son utilizadas por los proveedores de servicio precisamente por soportar
todas las tecnologías que se mencionan. Es normal que en una MAN un
proveedor de servicios monte su red telefónica, su red de datos y los otros
servicios que ofrezca.
COMPONENTES DE UNA RED DE ÁREA METROPOLITANA
Los componentes de una red de área metropolitana son:
Puestos de trabajo
o Son los sistemas desde los cuales el usuario demanda las
aplicaciones y servicios proporcionados por la red.
o Dentro de los puestos de trabajo se incluyen:
o Estaciones de trabajo.
o Ordenadores centrales.
o PCs o compatibles.
Nodos de red
o Son dispositivos encargados de proporcionar servicio a los
puestos de trabajo que forman parte de la red. Sus principales
funciones son:
o Almacenamiento temporal de información a transmitir hasta
que el canal de transmisión se libere.
o Filtrado de la información circulante por la red, aceptando
sólo la propia. Conversión de la información de la red, en
serie, a información del puesto de trabajo, octetos.
o Obtención de los derechos de acceso al medio de transmisión.
Sistema de cableado
o Está constituido por el cable utilizado para conectar entre sí
los nodos de red y los puestos de trabajo.
Protocolos de comunicación
o Son las reglas y procedimientos utilizados en una red para
establecer la comunicación entre nodos. En los protocolos se
definen distintos niveles de comunicación. Así, las redes de
área metropolitana soportan el nivel 1 y parte del nivel 2,
dando servicio a los protocolos de nivel superior que siguen la
jerarquía OSI para sistemas abiertos.
