Estudiante: Pineida John
Tercero Mercedes
1
Interfaz DTE
Data Terminal Equipment.
(Equipo Terminal de Datos)
DCE
Data Communications
Equipment (Equipo para
comunicaciones de datos)
El DCE es el proveedor del servicio
DTE es el dispositivo conectado.
● Impresora
● Ordenador Personal
● Router
● Puente
módem
Los DTE y DCE están
comunicados y se
pasan tanto datos de
información como de
control.
Los DCE y DTE se
utilizan en
conexiones WAN.
La interfaz para una norma en particular define las
siguientes especificaciones:
• Mecánica/física: número de pins y tipo de conector.
• Eléctrica: define los niveles de tensión de 0 y 1.
• Funcional: especifica las funciones que se ejecutan
asignando significado a cada una de las líneas de
señalización de la interfaz.
• Procesal: especifica la secuencia de eventos para la
transmisión de los datos.
Sector de Normalización de las
Telecomunicaciones de la Unión de
Telecomunicaciones Internacional (UIT-T)
Han desarrollado
muchas normas que
permiten que los DTE se
comuniquen con los
DCE.
La Asociación de
Industrias
Electrónicas (EIA)
Se refiere al DCE como al
equipo que termina el
circuito de los datos.
Se refiere al DCE
como el equipo de
comunicación de
datos.
Dispositivos
que
comunican
una interfaz
Diferencia
DCE suministra
señal de reloj que
establece el paso
de
comunicaciones
Cada equipo
muestra si es
DTE o DCE
Algunos tiene
un puente de
selección del
modo
DTE y DCE
Si los pines
sobresalen de la
base del
conector.
Si el conector
posee orificios
para aceptar los
pines
El género del conector se
lo determina por medio de
un examen al mismo.
Macho Hembra
•En respuesta a las señales de línea
recibidas de una estación distante
•En respuesta a las señales de
prueba de mantenimiento del DTE
•En respuesta a señales de
programación o de control
Las señales generadas por
el DCE se transfieren al
DTE por este circuito
Recomendaciones
sobre las
características
eléctricas:
Desde el
DCE
•El estado CERRADO hace que el DCE
pase al modo de transmisión por el
canal de datos.
•El estado ABIERTO hace que el DCE
pase al modo de no transmisión por el
canal de datos, una vez que se han
transmitido todos los datos.
Las señales transmitidas por
este circuito controlan la
función de transmisión por el
canal del DCE
Recomendaciones
sobre las
características
eléctricas:
Hacia el
DCE

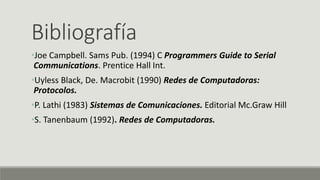

Bibliografía
•Joe Campbell. Sams Pub. (1994) C Programmers Guide to Serial
Communications. Prentice Hall Int.
•Uyless Black, De. Macrobit (1990) Redes de Computadoras:
Protocolos.
•P. Lathi (1983) Sistemas de Comunicaciones. Editorial Mc.Graw Hill
•S. Tanenbaum (1992). Redes de Computadoras.
Evaluación
