Bluetooth es una tecnología inalámbrica que permite la transmisión de voz y datos a cortas distancias entre dispositivos como celulares, cámaras, ordenadores, impresoras, entre otros, sin necesidad de cables ni visión directa. Se originó en 1994 cuando Ericsson inició un estudio para investigar una interfaz vía radio de bajo costo y bajo consumo.

2. Bluetooth
Es un estándar global de
comunicación inalámbrica.
 Permite la transmisión de voz y
datos entre diferentes equipos
mediante un enlace por
radiofrecuencia en distancias
cortas.
 Elimina el uso de cables y conectores
sin necesidad de visión directa entre
ellos.

3. Bluetooth
 Celulares y Audífonos y
cámaras. auriculares.
Ordenadores. Impresoras.
Mouse y Teclados. Asistentes personales
digitales.

4. Bluetooth
 El nombre procede del rey Danés
y Noruego Harald Blatand.
 En 1994 la compañía Ericsson
inicia un estudio para investigar la
posibilidad de una interface vía
radio, de bajo coste y bajo
consumo.
 En 1998 se creo el Special
Interest Group, conformado por:

5. Bluetooth
Tecnología inalámbrica cómoda,
fiable y fácil de usar.
Especificación tecnológica global para
dispositivos de comunicaciones y
redes inalámbricas de bajo coste y
pequeño formato entre computadores,
teléfonos móviles y otros dispositivos
portátiles.
No necesita Iniciarse.

6. Bluetooth
Dispositivo Bluetooth dentro del radio de
cobertura de otro, se establece un enlace
entre ellos y así formar una Piconet.
Los dispositivos dentro de una piconet
juegan dos papeles: maestro o esclavo.
La especificación Bluetooth soporta tanto
conexiones punto a punto como punto a
multipunto, es por ello que se pueden enlazar
varias piconets en forma de scatternet.

7. Bluetooth
Banda de Frecuencia: 2.4 GHz (Banda ISM).
Potencia del Transmisor: 1-100 mW, típica 2.5 mW.
Velocidad de Datos: hasta 720 Kbit/s por piconet
Rango Esperado del Sistema: 10 metros (30 ft)
Numero de dispositivos: 8 por piconet y hasta 8 por piconets.
Tamaño del Modulo: 0.5 pulgadas cuadradas (9x9 mm).
Interferencia: bluetooth minimiza la interferencia potencial al
emplear saltos rápidos en frecuencia entre 1600 veces por
segundos.

8. Bluetooth
Transferencia de archivos
Escritorio inalámbrico
Conexión a internet
Acceso inalámbrico a LAN

9. ZigBee
Home Automation
Input Device
Smart Energy
Retail Services
Building Automation
Remote Control
Health Care
Telecom Services
Control your World Light Link
Network Devices
“La forma mas eficiente de controlar tu entorno”

10. ZigBee
Protocolo de comunicaciones inalámbrico de
alto nivel para su utilización con radios
digitales de bajo consumo de potencia.
Se basa en el estándar de comunicaciones para
redes inalámbricas de área personal IEEE
802.15.4
Su objetivo son las aplicaciones para redes
Wireless que requieran comunicaciones seguras y
fiables con baja tasa de envío de datos y
maximización de la vida útil de sus baterías.

11. ZigBee
La Encargada de desarrollar el estándar necesario
para llevar a cabo este sistema es:
Que además esta trabajando conjuntamente con
IEEE para asegurar una integración, completa y
operativa

12. ZigBee
Comunicación por Radio Frecuencia. Los
rangos de alcance son de 10 m a 75 m.
Puede usar las bandas libres ISM (industrial,
científico y médico) de 2,4 GHz (Mundial), 868
MHz (Europa) y 915 MHz (EEUU)
Tecnología inalámbrica con velocidades
comprendidas entre 20 Kbs y 250 kbs.
Diferentes tipos de topologías como estrella, punto a
punto, malla, árbol.
Escalabilidad de red. Capacidad de operar en redes de
gran densidad.
Protocolo de comunicación multi-salto, lo que incrementa
el área de cobertura de la red.
La fabricación de un transmisor ZigBee consta de menos
circuitos analógicos de los que se necesitan habitualmente.

13. ZigBee
Coordinador ZigBee
Router ZigBee
Dispositivo final
Árbol
Malla
Estrella

14. ZigBee
Dispositivo de Funcionalidad
Completa (FFD):
También conocidos como nodo
activo. Puede funcionar como
Coordinador o Router ZigBee
Dispositivo de Funcionalidad
Reducida (RFD): También conocido
como nodo pasivo. Básicamente, son
los sensores/actuadores de la red

15. ZigBee
• VENTAJAS • DESVENTAJAS
 Diseñado para el direccionamiento de  La tasa de transferencia es muy baja.
información y el refrescamiento de la  Solo manipula textos pequeños
red. comparados con otras tecnologías.
 Opera en la banda libre de ISM 2.4 Ghz  Zigbee trabaja de manera que no puede
 Óptimo para redes de baja tasa de ser compatible con bluetooth en todos
transferencia de datos. sus aspectos porque no llegan a tener las
 Reduce tiempos de espera en el envío y mismas tasas de transferencia, ni la
recepción de paquetes. misma capacidad de soporte para nodos.
 Detección de Energía (ED).  Tiene menor cobertura porque pertenece
 Bajo ciclo de trabajo a redes inalámbricas de tipo WPAN.
 Soporte para múltiples topologías de
red: Estática, dinámica, estrella y malla.
 Hasta 65.000 nodos en una red.
 Son más baratos y de construcción más
sencilla.

16. ZigBee
 TIPO DE TRAFICO DE  SEGURIDAD
DATOS
• Cuando el dato es • Control de accesos
periódico • Datos Encriptados
• Cuando el dato es • Integración de tramas
intermitente
• Cuando el dato es • Secuencias de refresco
repetitivo
 Estrategias de conexión
de los dispositivos en
una red Zigbee

17. ZigBee
Futuro del Zigbee…

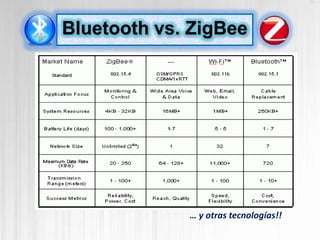

18. Bluetooth vs. ZigBee
… y otras tecnologías!!

19. RFID
Radio Frequency IDentification
Tecnología de captura e
identificación automática de
información, contenida en etiquetas
electrónicas
Cuando la etiqueta entra en el área de
cobertura del dispositivo de lectura,
éste envía una señal para que la
etiqueta le transmita la información
almacenada en su memoria y
transferirla a una base de datos.

20. RFID
 No intervienen operadores
para activar la lectura del RFID.
 Sin contacto.
 A distancia.
 Sin visualización directa.
 Permite una identificación
 múltiple y simultánea.
 En movimiento.
 Sin orientación determinada.
 En tiempo real.

21. RFID
• Fue creado por el físico
• Se remonta a la Segunda
Guerra Mundial en los escocés Sir Robert
sistemas radar usados por la Alexander Watson-Watt
aeronáutica.
• La falta de estándares fue • El nuevo estándar es
un freno para su expansión independiente de la
hasta el año 2003. tecnología.

22. RFID
Los sistemas RFID está conformado
por los 3 siguientes elementos:
1) Etiqueta, Chip
tag RFID o Antena
Empaque
transpondedor
Pueden ser: Pasivas
Activas

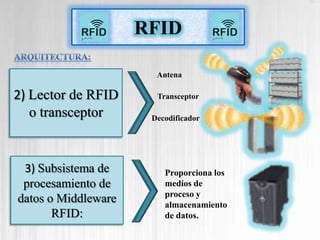

23. RFID
Antena
2) Lector de RFID Transceptor
o transceptor Decodificador
3) Subsistema de Proporciona los
procesamiento de medios de
proceso y
datos o Middleware almacenamiento
RFID: de datos.

24. RFID
• Normalmente el sistema de modulación usado es modulación de amplitud (AM) con
codificación tipo Manchester NRZ.
• Algunos sistemas utilizan encriptación de clave pública para conseguir mayor seguridad ante
posibles escuchas maliciosas.
• Podemos encontrar sistemas anticolisión.
• La memoria en el chip de la etiqueta tiene una capacidad entre 4 y 32 kB.
• El rango de distancias que cubre el sistema de lectura escritura RFID dependerá de diversos
factores.
• Existen cuatro tipos de sistemas: de frecuencia baja (entre 125 y 134,2 KHz); de alta frecuencia
(13,56 MHz); UHF o de frecuencia ultra elevada (868 a 956 MHz); y de microondas (2,45
GHz).

25. RFID
Usos:
