3. Prólogo Con el avance de la ciencia en las telecomunicaciones y en la informática se han desarrollado dispositivos y técnicas que permiten trabajar y manipular la transmisión de datos en grandes proporciones, debiendo indicar que tanto la gente que se encuentra relacionada con el tema y quienes conocen poco o nada del mismo cada día se sorprenden más con los avances tecnológicos. Este es el caso de la multiplexación, que es una de las técnicas más manipuladas para utilizar el medio de transmisión de datos en un 100%, en las telecomunicaciones, combinando 2 o más canales de información en un solo medio de comunicación. Al ser éste un tema de interés en el mundo de las telecomunicaciones se le debe dar la importancia que requiere, y se debe conocer que es lo que realmente hace y como funciona, para ponerlo en práctica en el momento requerido, sin duda alguna este tema alcanza varios ámbitos que se definirán en lo posterior.

4. Introducción En las telecomunicaciones algunas ocasiones no se utiliza la capacidad total del canal de transmisión de datos, es decir se desperdicia el ancho de banda disponible para la transmisión. Como consecuencia de este problema, se hace uso de la multiplexación, que es una técnica que sirve para combinar 2 o más canales de información en un solo medio de transmisión, a través de un dispositivo denominado multiplexor. Existen 3 tipos de multiplexación: Multiplexación por división de tiempo o TDM Multiplexación por división de frecuencia o FDM Multiplexación por división de código o CDM Es por este motivo que la multiplexación es una de las técnicas manejadas para conseguir el 100% de uso de la capacidad del medio de transmisión datos.

5. Multiplexación Multiplexación es la combinación de dos o más canales de información en un solo medio de transmisión usando un multiplexor, esta técnica es utilizada frecuentemente en la transmisión de datos en la actualidad. Este concepto es muy similar al de control de acceso al medio. El proceso inverso a la multiplexación es la demultiplexación. Tipos de Multiplexación 1.- Multiplexación por división de tiempo o llamado también TDM (Time Division Multiplexing) .- Es un medio de transmitir dos o más canales de información en un mismo circuito de comunicación utilizando la técnica denominada de tiempo compartido; consiste en impulsos que representan los dígitos binarios, es decir la señal puede ser una onda analógica que se convierte en forma binaria para su transmisión, ejemplo: las señales de voz de una red telefónica, o en forma digital, en un ordenador. Una ventaja de la TDM es que puede utilizarse cualquier tipo de modulación por impulsos. Muchas compañías telefónicas emplean este método en sus sistemas.

6. Multiplexación 2.- Multiplexación por división de frecuencia o llamado también FDM (Frequency-division multiplexing) y la multiplexación para medios ópticos, por división de longitud de onda o WDM (de Wavelength).- Se utiliza para transmitir varios canales de información simultáneamente en el mismo canal de comunicación, a diferencia de la TDM, la FDM no utiliza modulación por impulsos. Usado generalmente por los canales de radio y televisión. 3.- Multiplexación por división en código o CDM (Code division multiplexing).- Generalmente se emplea en comunicaciones inalámbricas (por radiofrecuencia), aunque también puede usarse en fibra óptica o de cable.

7. Conclusión La técnica de la multiplexación es usada generalmente en las telecomunicaciones y en la informática, para optimizar el uso de un mismo canal de transmisión de datos con diferentes señales; utilizando comúnmente 2 métodos, que son: 1.- Multiplexación por división de tiempo.- Utiliza la técnica denominada de tiempo compartido, usada generalmente en las compañías telefónicas. 2.- Multiplexación por división de señal.- Divide el ancho de banda en varias frecuencias, se usa principalmente en las frecuencias de radio y televisión. Para recibir la señal usa un dispositivo llamado multiplexor, que recibe una entrada y genera varias salidas; es decir, varios nodos se pueden conectar al mismo tiempo. Su proceso inverso es la demultiplexación, que consiste en recibir una entrada y la convierte en varias salidas. Grafico:Demultiplexacion

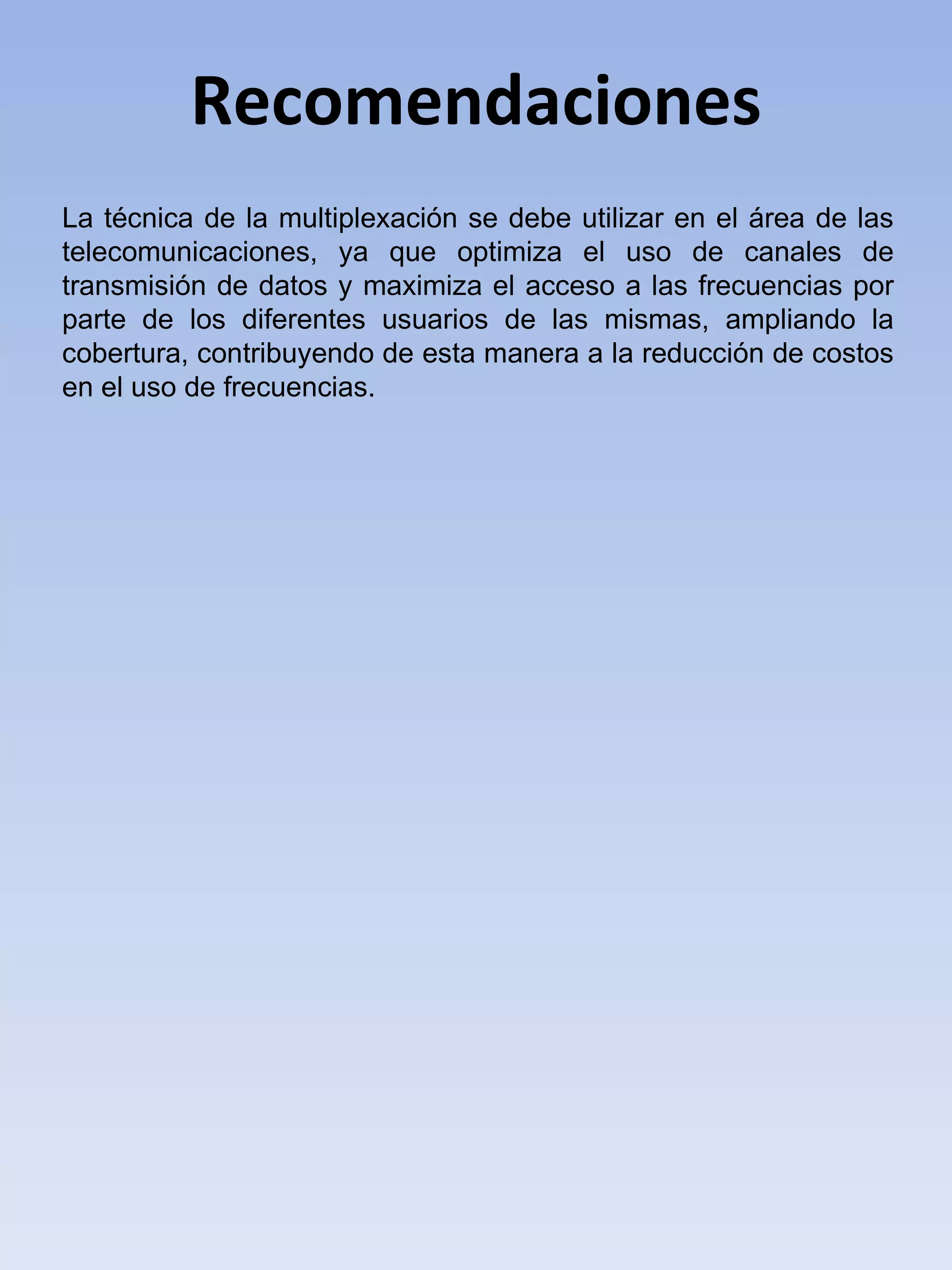

8. Recomendaciones La técnica de la multiplexación se debe utilizar en el área de las telecomunicaciones, ya que optimiza el uso de canales de transmisión de datos y maximiza el acceso a las frecuencias por parte de los diferentes usuarios de las mismas, ampliando la cobertura, contribuyendo de esta manera a la reducción de costos en el uso de frecuencias.

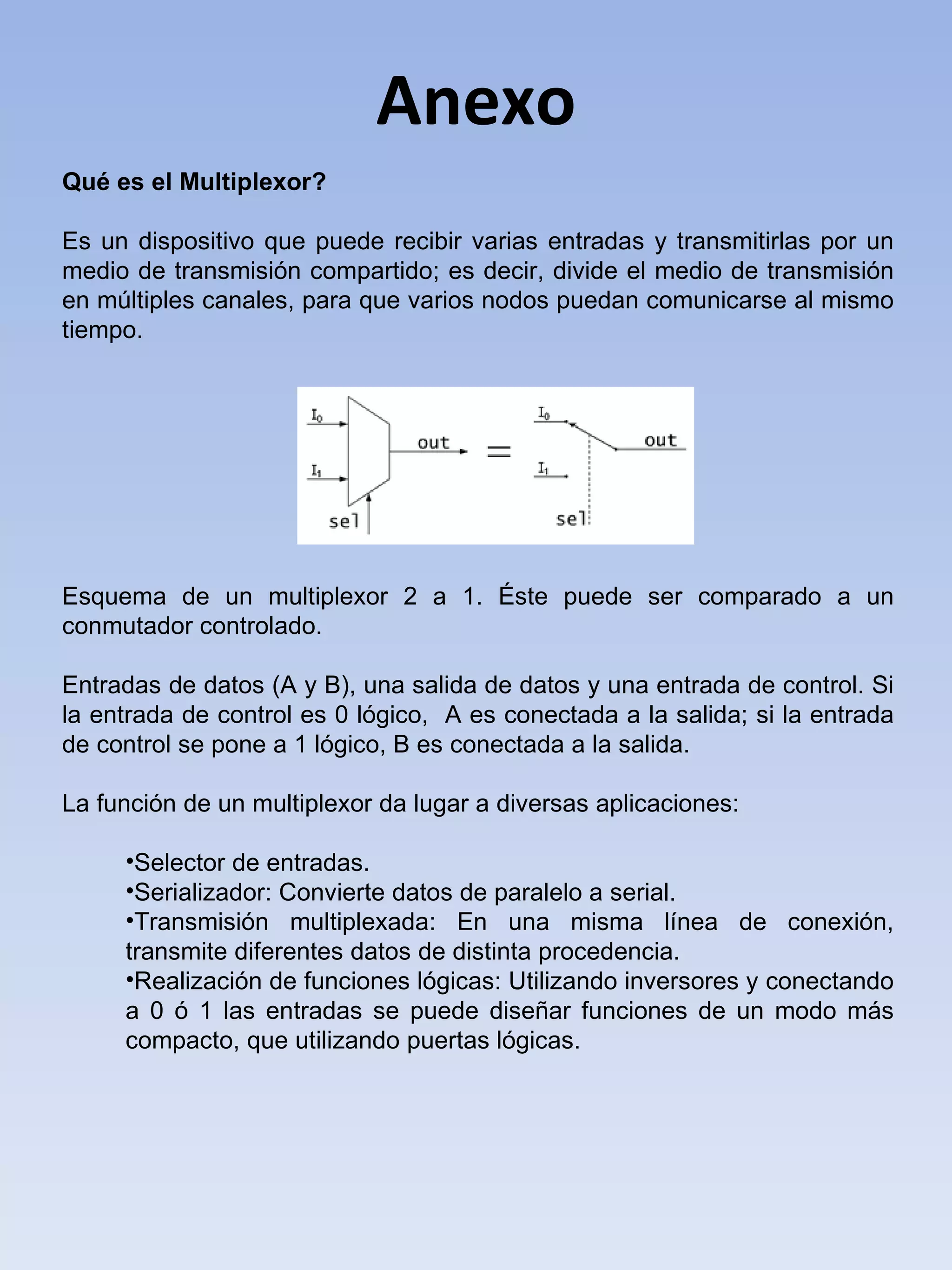

9. Anexo Qué es el Multiplexor? Es un dispositivo que puede recibir varias entradas y transmitirlas por un medio de transmisión compartido; es decir, divide el medio de transmisión en múltiples canales, para que varios nodos puedan comunicarse al mismo tiempo. Esquema de un multiplexor 2 a 1. Éste puede ser comparado a un conmutador controlado. Entradas de datos (A y B), una salida de datos y una entrada de control. Si la entrada de control es 0 lógico, A es conectada a la salida; si la entrada de control se pone a 1 lógico, B es conectada a la salida. La función de un multiplexor da lugar a diversas aplicaciones: Selector de entradas. Serializador: Convierte datos de paralelo a serial. Transmisión multiplexada: En una misma línea de conexión, transmite diferentes datos de distinta procedencia. Realización de funciones lógicas: Utilizando inversores y conectando a 0 ó 1 las entradas se puede diseñar funciones de un modo más compacto, que utilizando puertas lógicas.

10. Glosario de Términos Control de Acceso al Medio Es el conjunto de mecanismos y protocolos por los que varios "interlocutores" dispositivos en una red, ordenadores, teléfonos móviles, etc., se ponen de acuerdo para compartir un mismo medio de transmisión común por lo general, un cable eléctrico u óptico, o en comunicaciones inalámbricas el rango de frecuencias asignado a su sistema. TDM ( Multiplexación por división de tiempo ) Es una técnica para compartir un canal de transmisión entre varios usuarios asignando a cada usuario, durante un determinado tiempo, la totalidad del ancho de banda disponible. FDM (Multiplexación por división de frecuencia) Es una técnica que consiste en dividir mediante filtros el espectro de frecuencias, creando subcanales para la transmisión de datos. CDMA (Multiplexación por división de código) Es un término genérico para varios métodos de multiplexión basados en la tecnología de espectro difuso o espectro disperso. Generalmente se emplea en comunicaciones inalámbricas. WDM ( Wavelength ) Multiplexación para medios ópticos, por división de longitud de onda. Modulaciones En telecomunicación el término modulación engloba el conjunto de técnicas para transportar información sobre una onda portadora, típicamente una onda sinusoidal. Estas técnicas permiten un mejor aprovechamiento del canal de comunicación lo que posibilita transmitir más información en forma simultánea, protegiéndola de posibles interferencias y ruidos.

11. Glosario de Términos Demodulación En telecomunicación el término desmodulación o demodulación engloba el conjunto de técnicas utilizadas para recuperar la información transportada por una onda portadora, que en el extremo transmisor había sido modulada con dicha información. Este término es el opuesto a modulación. Espectro difuso ( Spread Spectrum ) Es una técnica de comunicación que aprovecha mejor el ancho de banda disponible ya que se puede codificar la información enviada y de esta manera transportar diferentes señales o codificar la frecuencia enviando un trozo de información en cada salto de frecuencia . Espectro disperso Es una técnica de comunicación, que trabaja en un amplio ancho de banda. El espectro disperso consiste en elegir un ancho de banda lo más grande posible de lo que se necesite para enviar la información enviándolas por trocitos en frecuencias diferentes, y en un receptor normal solo se escucharía pequeños zumbidos, para escuchar la información en sí, hace falta tener el decodificador adecuado por lo cual esta técnica de transmisión es segura. Radiofrecuencia También denominado espectro de radiofrecuencia o RF, se aplica a la porción menos energética del espectro electromagnético, situada entre unos 3 Hz y unos 30 GHz. Las ondas electromagnéticas de esta región del espectro se pueden transmitir aplicando la corriente alterna originada en un generador a una antena.

12. Glosario de Términos Ancho de banda Para señales analógicas, el ancho de banda es la anchura, medida en hercios, del rango de frecuencias en el que se concentra la mayor parte de la potencia de la señal. La frecuencia es la magnitud física que mide las veces por unidad de tiempo en que se repite un ciclo de una señal periódica. Una señal periódica de una sola frecuencia tiene un ancho de banda mínimo. También suele usarse el término ancho de banda de un bus de ordenador para referirse a la velocidad a la que se transfieren los datos por ese bus, suele expresarse en bytes por segundo (B/s), Megabytes por segundo (MB/s) o Gigabytes por segundo (GB/s). Canal Un canal de comunicación es el medio de transmisión por el que viajan las señales portadoras de la información que pretenden intercambiar emisor y receptor. Es frecuente referenciarlo también como canal de datos. Nodos Es el elemento de red, ya sea de acceso o de conmutación, que permite recibir y reenrutar las comunicaciones. Conmutador Es un dispositivo analógico de lógica de interconexión de redes de computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes, pasando datos de un segmento a otro, de acuerdo con la dirección MAC de destino de los datagramas en la red. Demultiplexación Es la recuperación de dos o más canales de información en un solo medio de transmisión usando un dispositivo llamado demultiplexor.
