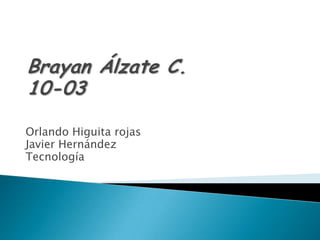

1. Orlando Higuita rojas
Javier Hernández
Tecnología

2. o Circuitos electrónicos
o Historia sobre los circuitos
o Tipos de circuitos
o ¿Sirena policiaca?
o Elaboración de una sirena policiaca
o Materiales
o Instrucciones

3.  Un circuito es una red eléctrica (interconexión de dos
o más componentes, tales
como resistencias, inductores, condensadores, fue
ntes, interruptores y semiconductores ) que
contiene al menos una trayectoria cerrada. Los
circuitos que contienen solo fuentes, componentes
lineales (resistores, condensadores, inductores), y
elementos de distribución lineales (líneas de
transmisión o cables) pueden analizarse por métodos
algebraicos para determinar su comportamiento
en corriente directa o en corriente alterna. Un circuito
que tiene componentes electrónicos es denominado
un circuito electrónico. Estas redes son generalmente
no lineales y requieren diseños y herramientas de
análisis mucho más complejos.

4.  Se considera que la electrónica comenzó con el diodo de
vacío inventado por John Ambrose Fleming en 1904. El
funcionamiento de este dispositivo está basado en
el efecto Edison. Edison fue el primero que observó
en 1883 la emisión termoiónica, al colocar una lámina
dentro de una bombillapara evitar el ennegrecimiento que
producía en la ampolla de vidrio el filamento de carbón.
Cuando se polarizaba positivamente la lámina metálica
respecto al filamento, se producía una pequeña corriente
entre el filamento y la lámina. Este hecho se producía
porque los electrones de losátomos del filamento, al
recibir una gran cantidad de energía en forma de calor,
escapaban de la atracción del núcleo (emisión termoiónica)
y, atravesando el espacio vacío dentro de la bombilla, eran
atraídos por la polaridad positiva de la lámina.

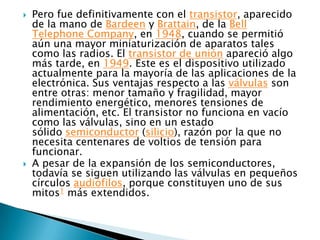

5.  Pero fue definitivamente con el transistor, aparecido
de la mano de Bardeen y Brattain, de la Bell
Telephone Company, en 1948, cuando se permitió
aún una mayor miniaturización de aparatos tales
como las radios. El transistor de unión apareció algo
más tarde, en 1949. Este es el dispositivo utilizado
actualmente para la mayoría de las aplicaciones de la
electrónica. Sus ventajas respecto a las válvulas son
entre otras: menor tamaño y fragilidad, mayor
rendimiento energético, menores tensiones de
alimentación, etc. El transistor no funciona en vacío
como las válvulas, sino en un estado
sólido semiconductor (silicio), razón por la que no
necesita centenares de voltios de tensión para
funcionar.
 A pesar de la expansión de los semiconductores,
todavía se siguen utilizando las válvulas en pequeños
círculos audiófilos, porque constituyen uno de sus
mitos1 más extendidos.

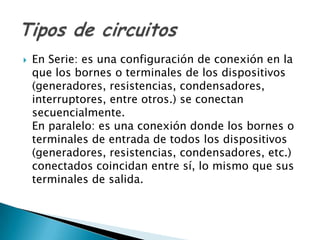

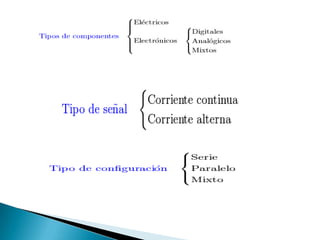

6.  En Serie: es una configuración de conexión en la
que los bornes o terminales de los dispositivos
(generadores, resistencias, condensadores,
interruptores, entre otros.) se conectan
secuencialmente.
En paralelo: es una conexión donde los bornes o
terminales de entrada de todos los dispositivos
(generadores, resistencias, condensadores, etc.)
conectados coincidan entre sí, lo mismo que sus
terminales de salida.

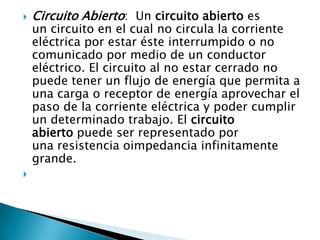

7.  Circuito Abierto: Un circuito abierto es
un circuito en el cual no circula la corriente
eléctrica por estar éste interrumpido o no
comunicado por medio de un conductor
eléctrico. El circuito al no estar cerrado no
puede tener un flujo de energía que permita a
una carga o receptor de energía aprovechar el
paso de la corriente eléctrica y poder cumplir
un determinado trabajo. El circuito
abierto puede ser representado por
una resistencia oimpedancia infinitamente
grande.


8.  Circuito Cerrado: La noción de circuito cerrado, por lo
tanto, refiere a la interconexión de dos o más
componentes con, al menos, una trayectoria cerrada.
El circuito cerrado en la electricidadidad un conjunto
de
fuentes, interruptores, resistencias, semiconductores,
inductores, condensadores y cables, entre otros
componentes.
 Gracias al circuito cerrado, el flujo de corriente
eléctrica circula entre los componentes. Por lo
general, un circuito de este tipo presenta aparatos
productores o consumidores de la corriente de
manera intercalada.
 Un circuito cerrado de televisión, también conocido
por la sigla CCTV (Closed Circuit Television), es
una tecnología que permite visualizar diversos
ambientes para suvigilancia. Su nombre se origina en
que la emisión de las imágenes está destinada a una
cantidad limitada de espectadores, a diferencia de la
TV tradicional.

10.  El circuito, basado solamente en
componentes discretos muy comunes y
económicos, puede crear tres sonidos de
sirena diferentes: policía, ambulancia y
bomberos.

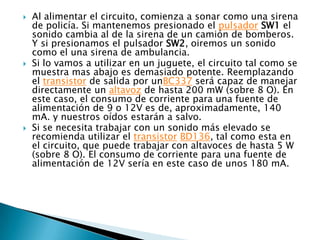

11.  Al alimentar el circuito, comienza a sonar como una sirena
de policía. Si mantenemos presionado el pulsador SW1 el
sonido cambia al de la sirena de un camión de bomberos.
Y si presionamos el pulsador SW2, oiremos un sonido
como el una sirena de ambulancia.
 Si lo vamos a utilizar en un juguete, el circuito tal como se
muestra mas abajo es demasiado potente. Reemplazando
el transistor de salida por unBC337 será capaz de manejar
directamente un altavoz de hasta 200 mW (sobre 8 O). En
este caso, el consumo de corriente para una fuente de
alimentación de 9 o 12V es de, aproximadamente, 140
mA. y nuestros oídos estarán a salvo.
 Si se necesita trabajar con un sonido más elevado se
recomienda utilizar el transistor BD136, tal como esta en
el circuito, que puede trabajar con altavoces de hasta 5 W
(sobre 8 O). El consumo de corriente para una fuente de
alimentación de 12V sería en este caso de unos 180 mA.

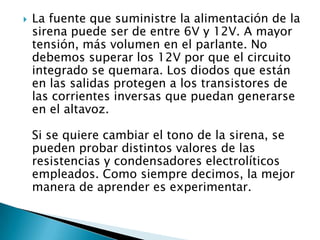

12.  La fuente que suministre la alimentación de la
sirena puede ser de entre 6V y 12V. A mayor
tensión, más volumen en el parlante. No
debemos superar los 12V por que el circuito
integrado se quemara. Los diodos que están
en las salidas protegen a los transistores de
las corrientes inversas que puedan generarse
en el altavoz.
Si se quiere cambiar el tono de la sirena, se
pueden probar distintos valores de las
resistencias y condensadores electrolíticos
empleados. Como siempre decimos, la mejor
manera de aprender es experimentar.

13.  Si la sirena debe ser empleada en un entorno
donde el ruido es inaceptable (un hospital,
por ejemplo), puede utilizarse solamente la
salida correspondiente a la lámpara, y de esa
manera el aviso no será una molestia.

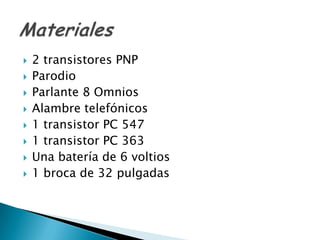

14.  2 transistores PNP
 Parodio
 Parlante 8 Omnios
 Alambre telefónicos
 1 transistor PC 547
 1 transistor PC 363
 Una batería de 6 voltios
 1 broca de 32 pulgadas

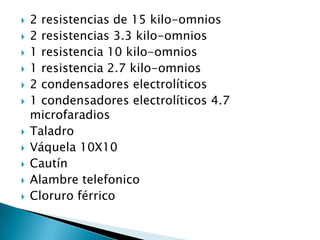

15.  2 resistencias de 15 kilo-omnios
 2 resistencias 3.3 kilo-omnios
 1 resistencia 10 kilo-omnios
 1 resistencia 2.7 kilo-omnios
 2 condensadores electrolíticos
 1 condensadores electrolíticos 4.7
microfaradios
 Taladro
 Váquela 10X10
 Cautín
 Alambre telefonico
 Cloruro férrico

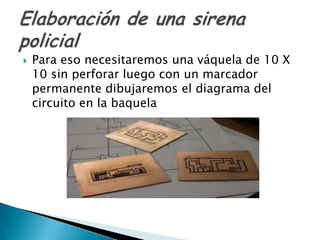

16.  Para eso necesitaremos una váquela de 10 X
10 sin perforar luego con un marcador
permanente dibujaremos el diagrama del
circuito en la baquela

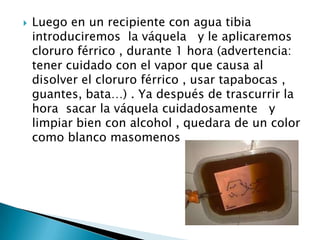

17.  Luego en un recipiente con agua tibia
introduciremos la váquela y le aplicaremos
cloruro férrico , durante 1 hora (advertencia:
tener cuidado con el vapor que causa al
disolver el cloruro férrico , usar tapabocas ,
guantes, bata…) . Ya después de trascurrir la
hora sacar la váquela cuidadosamente y
limpiar bien con alcohol , quedara de un color
como blanco masomenos

18.  El próximo paso será perforarla con el taladro
y la broca de 32 pulgadas en los puntos
indicados en la váquela.
 Luego en donde se perforo , se introducen las
resistencias , transistores, diodos,
condensadores.
 Se une con cable telefónico ,cada uno de los
materiales anteriormente mencionados
 Luego soldamos los caminos que quedaron
sin electricidad.
 Con un medidor de electricidad verificamos si
hay corriente.

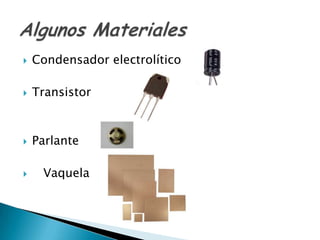

19.  Condensador electrolítico
 Transistor
 Parlante
 Vaquela
