1. 1

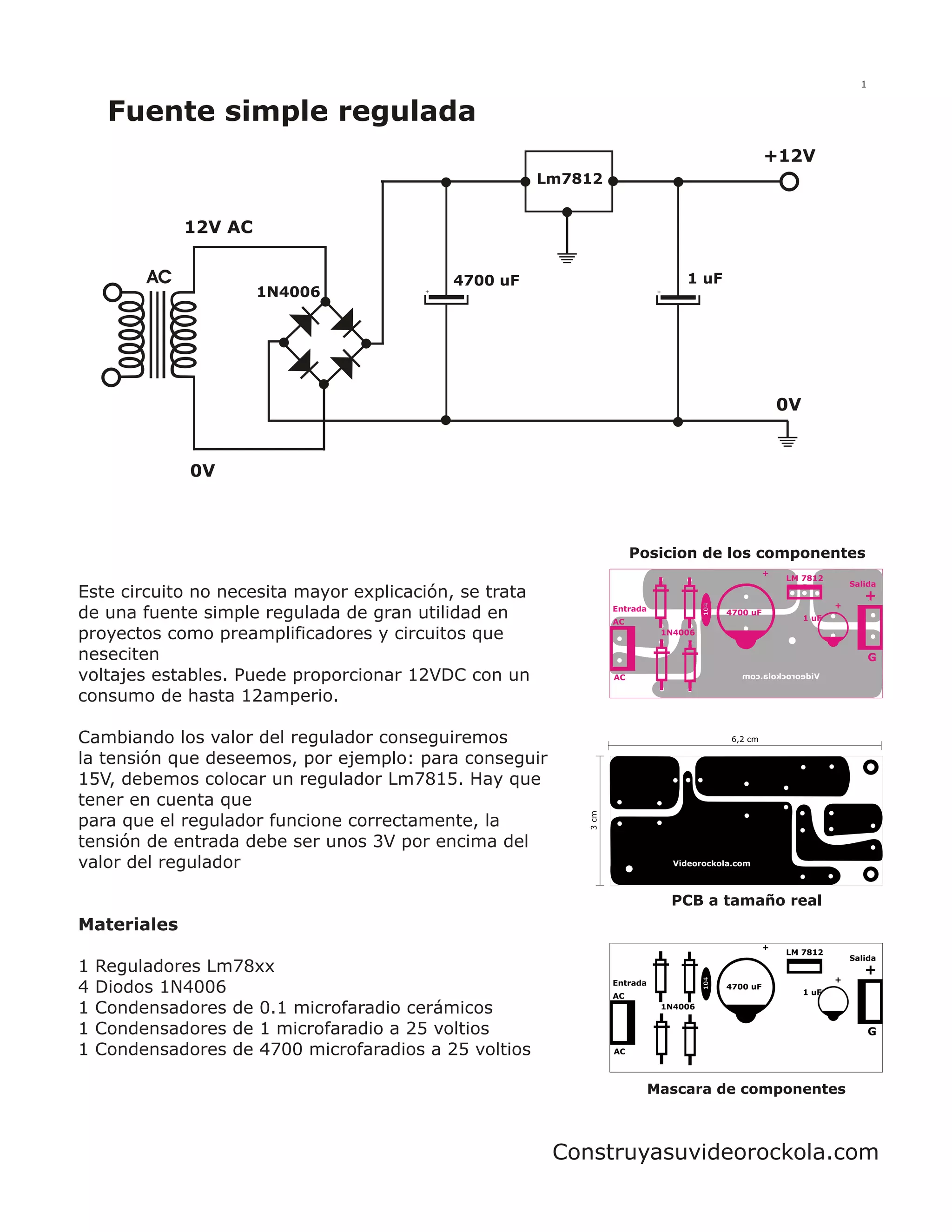

Fuente simple regulada
+12V
Lm7812
12V AC
AC 4700 uF 1 uF
1N4006
0V
0V
Posicion de los componentes
+
LM 7812
Salida
Este circuito no necesita mayor explicación, se trata
+
de una fuente simple regulada de gran utilidad en Entrada
AC
4700 uF
1 uF
proyectos como preamplificadores y circuitos que 1N4006
neseciten G
voltajes estables. Puede proporcionar 12VDC con un AC
consumo de hasta 12amperio.
Cambiando los valor del regulador conseguiremos 6,2 cm
la tensión que deseemos, por ejemplo: para conseguir
15V, debemos colocar un regulador Lm7815. Hay que
tener en cuenta que
3 cm
para que el regulador funcione correctamente, la
tensión de entrada debe ser unos 3V por encima del
valor del regulador
PCB a tamaño real
Materiales
+
LM 7812
Salida
1 Reguladores Lm78xx
+
4 Diodos 1N4006 Entrada
AC
4700 uF
1 uF
1 Condensadores de 0.1 microfaradio cerámicos 1N4006
1 Condensadores de 1 microfaradio a 25 voltios G
1 Condensadores de 4700 microfaradios a 25 voltios AC
Mascara de componentes
Construyasuvideorockola.com
2. 2

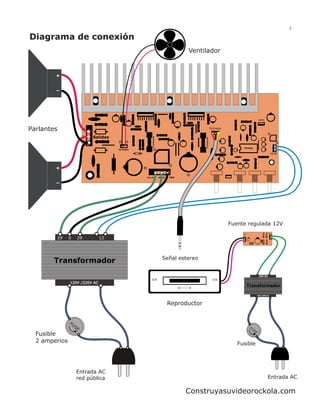

Diagrama de conexión
Ventilador
+
Parlantes R Entrada
L
Salidas
5 amperios
5 amperios
G
Ventilador
12v AC
+
29v AC 29v AC TAP
Fuente regulada 12V
Entrada
Salida
G
29 0 29 12
+
+
LM 7812
Señal estereo
Transformador
10V AC
120V /220V AC
Transformador
120V /220V AC
Reproductor
FU
SE FU
SE
Fusible
2 amperios Fusible
Entrada AC
red pública Entrada AC
Construyasuvideorockola.com
3. 3
Trayectoria de la señal y mezcla
Preamplificador
AC
Bajos
Altos
Volumen
Balabce
Entrada
Salida
10K
Al amplificador
10K
Señal estereo externa
10K 10K
Reproductor Mp3
4.7 uF
Plug estereo 4.7 uF
Jack estereo
Aquí podemos apreciar la forma de sumas las señales de audio provenientes del
reproductor MP3 y una señal externa, que puede ser de un computador, Ipod o
un DVD.
Las resistencias evitan que se devuelva la señal de un reproductor al otro y los
condensadores protegen el reproductor MP3 de corriente DC inversas.
Construyasuvideorockola.com
4. 4

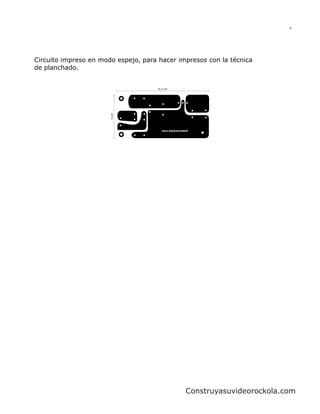

Circuito impreso en modo espejo, para hacer impresos con la técnica
de planchado.
6,2 cm
3 cm
Construyasuvideorockola.com
