1. Circuito impreso de una :
Sirena policial

2. ¿QUE ES UN CIRCUITO?
 Un circuito es una red eléctrica que contiene al menos una
trayectoria cerrada. Los circuitos que contienen solo fuentes,
componentes lineales (resistores, condensadores, inductores, y
elementos de distribución lineales pueden analizarse por métodos
algebraicos para determinar su comportamiento en corriente directa o
en corriente alterna. Un circuito que tiene componentes electrónicos
es denominado un circuito electrónico. Estas redes son generalmente
no lineales y requieren diseños y herramientas de análisis mucho más
complejos.

3. M AT E R I A L E S PA R A R E A L I Z A R
UNA:
SIRENA POLICIAL
 1 UNA BAQUELA DE 10X10
 2 CLORURO FERRICO
 3 PARLANTE DE 8 OHMIOS
 4 DIODO RECTIFICADOR
 5 UNA RESISTENCIA
 6 UN CONDENSADOR ELECTROLITICO
 7 UN TRANSISTOR
 8 UN DIODO LED
 9 GUANTES , BATA , TAPA BOCAS
 10 UN RESIPIENTE PLASTICO
 11 SHARPIE O MARCADOR PERMANENTE

4. 1.PASO
 Cogemos la baquela de 10x10 y sobre ella empezamos a
dibujar con el sharpie el circuito de la sirena policial .

5. 2 PASO
 Ahora cogemos el recipiente con un poco de agua tibia y en el disolvemos es cloruro
ferrico y introducimos la baquela en el agua y dejamos reposar por media hora
(30 minutos) y con un palito vamos revolvemos suavemente.

6. 3 PASO
Luego de q han pasado los 30 minutos sacamos la
baquela y limiamos con un poco de alcohol los
residuo de cloruro ferrico.

7. 4 PASO
Luego de tener limpia la baquela con una broca de
32 pulgadas y un taladro le abrimos hueco a todos
los puntos.

8. 5 PASO
 Para finalizar ya tenemos todos lo huecos abiertos y en su
posición luego ubicamos los materiales nombrados al principio de
esta manera.

9. 6 PASO
 Luego de haber puesto los materiales en su forma correcta
por la parte de atrás van a soldar con un cautin y alambre de
esta manera para que queden bien ajustados los materiales.

10. 10 PASO
Tu circuito eléctrico de la sirena policial quedara
de esta manera:

11. CORRIENTE CONTINUA
 Es aquella corriente en donde los electrones circulan en la misma cantidad y
sentido, es decir, que fluye en una misma dirección. Su polaridad es invariable y hace
que fluya una corriente de amplitud relativamente constante a través de una carga. A
este tipo de corriente se le conoce como corriente continua (cc) o corriente directa
(cd), y es generada por una pila o batería.
 Este tipo de corriente es muy utilizada en los aparatos electrónicos portátiles
que requieren de un voltaje relativamente pequeño. Generalmente estos aparatos no
pueden tener cambios de polaridad, ya que puede acarrear daños irreversibles en el
equipo.

13. ¿QUE ES DIODO
RECTIFICADOR?
 Un diodo es un componente electrónico de dos terminales que
permite la circulación de la corriente eléctrica a través de él en un solo
sentido. Este término generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad; consta de una pieza de
cristal semiconductor conectada a dos terminales eléctricos.

14. IMAGEN

15. LA BAQUELA
 Consiste en una plancha base aislante – cartón endurecido, bakelita
o fibra de vidrio – de diversos espesores; los más comunes son unos 2
mm, y sobre la cual se ha depositado una fina lámina de cobre que
está firmemente pegada a la base aislante.

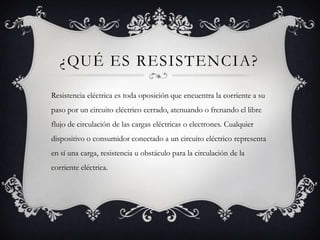

16. ¿QUÉ ES RESISTENCIA?
Resistencia eléctrica es toda oposición que encuentra la corriente a su
paso por un circuito eléctrico cerrado, atenuando o frenando el libre
flujo de circulación de las cargas eléctricas o electrones. Cualquier
dispositivo o consumidor conectado a un circuito eléctrico representa
en sí una carga, resistencia u obstáculo para la circulación de la
corriente eléctrica.

17. ¿QUE ES CONDENSADOR
ELECTROLITICO?
 Un condensador electrolítico es un tipo de condensador que usa un líquido
iónico conductor como una de sus placas. Típicamente con más capacidad por
unidad de volumen que otros tipos de condensadores, son valiosos en circuitos
eléctricos con relativa alta corriente y baja frecuencia. Este es especialmente el caso
en los filtros de alimentadores de corriente, donde se usan para almacenar la carga, y
moderar el voltaje de salida y las fluctuaciones de corriente en la salida rectificada.
También son muy usados en los circuitos que deben conducir corriente alterna pero
no corriente continua.

18. ¿QUÉ ES UN TRANSISTOR?
 El transistor es un dispositivo electrónico semiconductor que
cumple funciones de amplificador, oscilador, conmutador o
rectificador. Actualmente se encuentran prácticamente en todos los
aparatos electrónicos de uso diario: radios, televisores, reproductores
de audio y video, relojes de cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfonos celulares, etc.

19. ¿QUÉ ES UN DIODO LED?
 es un diodo semiconductor que emite luz. Se usan como indicadores
en muchos dispositivos, y cada vez con mucha más frecuencia, en
iluminación. Presentado como un componente electrónico en 1962, los
primeros ledes emitían luz roja de baja intensidad, pero los dispositivos
actuales emiten luz de alto brillo en el espectro infrarrojo, visible y
ultravioleta. Cuando un led se encuentra en polarización directa, los
electrones pueden recombinarse con los huecos en el dispositivo,
liberando energía en forma de fotones.

20. ¿QUÉ ES UN CAUTIN?
 El cautín es una herramienta eléctrica muy sencilla que posee un conjunto de
elementos que al estar correctamente conectados van a generar en una barra de metal el
calor suficiente para poder derretir los distintos metales (estaño, oro, etc.) utilizados para
las soldaduras de los circuitos eléctricos y electrónicos. El mismo está compuesto por
cinco elementos básicos y fundamentales para su funcionamiento correcto. · Barra de
metal
 · Alambre cobre
 · Cable de conexión
 · Enchufe
 · Estructura de plástico o madera
