Un condensador es un dispositivo electrónico pasivo formado por dos placas conductoras separadas por un material dieléctrico. Almacena energía en forma de un campo eléctrico creado por una diferencia de potencial entre las placas. Cuando se carga, las placas adquieren cargas eléctricas opuestas de manera que la carga total neta sea nula, permitiendo al condensador almacenar energía de forma latente para luego cederla cuando se descarga.

2. 

Se denomina resistor o bien resistencia
al componente electrónico diseñado
para introducir una resistencia
eléctrica determinada entre dos
puntos de un circuito eléctrico. En el
propio argot eléctrico y electrónico,
son conocidos simplemente como
resistencias. En otros casos, como en
las planchas, calentadores, etc., se
emplean resistencias para
producir calor aprovechando
el efecto Joule.
Es un material formado por carbón y
otros elementos resistivos para disminuir
la corriente que pasa. Se opone al
paso de la corriente.
La corriente máxima en un resistor
viene condicionada por la
máxima potencia que pueda disipar su
cuerpo. Esta potencia se puede
identificar visualmente a partir del
diámetro sin que sea necesaria otra
indicación. Los valores más comunes
son 0,25 W, 0,5 W y 1 W.

3. 







Es un dispositivo muy fácil de usar solamente
en tocarlo estas realizando el mecanismo de
encendido y en apagado
Botón de aparato electrónico.
Botonería de diversos aparatos electrónicos.
Para otros usos de este término, véase Botón.
«Tecla» redirige aquí. Para otras
acepciones, véase Tecla (desambiguación).
Un botón o pulsador es un dispositivo utilizado
para realizar cierta función. Los botones son
de diversas formas y tamaño y se encuentran
en todo tipo de dispositivos, aunque
principalmente en aparatos eléctricos y
electrónicos.
Los botones son por lo general activados, al
ser pulsados con un dedo. Permiten el flujo
de corriente mientras son accionados.
Cuando ya no se presiona sobre él vuelve a
su posición de reposo.
Puede ser un contacto normalmente abierto
en reposo NA o NO (Normal Open en
Inglés), o con un contacto normalmente
cerrado en reposo NC.

4. 


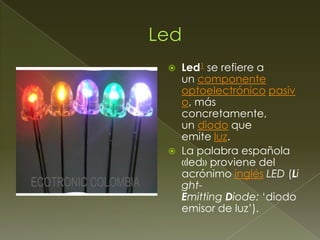

Led1 se refiere a
un componente
optoelectrónico pasiv
o, más
concretamente,
un diodo que
emite luz.
La palabra española
«led» proviene del
acrónimo inglés LED (Li
ghtEmitting Diode: ‘diodo
emisor de luz’).

5. 


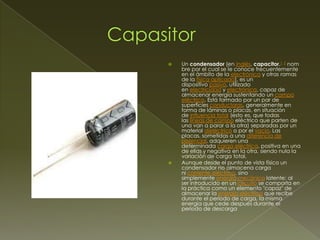

Un condensador (en inglés, capacitor,1 2 nom
bre por el cual se le conoce frecuentemente
en el ámbito de la electrónica y otras ramas
de la física aplicada), es un
dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando un campo
eléctrico. Está formado por un par de
superficies conductoras, generalmente en
forma de láminas o placas, en situación
de influencia total (esto es, que todas
las líneas de campo eléctrico que parten de
una van a parar a la otra) separadas por un
material dieléctrico o por el vacío. Las
placas, sometidas a una diferencia de
potencial, adquieren una
determinada carga eléctrica, positiva en una
de ellas y negativa en la otra, siendo nula la
variación de carga total.
Aunque desde el punto de vista físico un
condensador no almacena carga
ni corriente eléctrica, sino
simplemente energía mecánica latente; al
ser introducido en un circuito se comporta en
la práctica como un elemento "capaz" de
almacenar la energía eléctrica que recibe
durante el periodo de carga, la misma
energía que cede después durante el
periodo de descarga

6. 
Un circuito
integrado (CI), también
conocido
como chip o microchip, es
una pastilla pequeña de
material semiconductor, de
algunos milímetros cuadrados
de área, sobre la que se
fabrican circuitos
electrónicos generalmente
mediante fotolitografía y que
está protegida dentro de
un encapsulado de plástico
o cerámica. El encapsulado
posee conductores
metálicos apropiados para
hacer conexión entre la
pastilla y un circuito impreso.

7. 

Una pila seca está formada por celdas
electrolíticas galvánicas
con electrolitos pastosos. Una pila seca
común es la pila de zinc-carbono, que
usa una celda llamada a vecescelda
Leclanché seca, con un voltaje
nominal de 1,5 voltios, el mismo que el
de las pilas alcalinas (debido a que
ambas usan la misma
combinación zinc-dióxido de
manganeso). Suelen conectarse varias
celdas en serie dentro de una misma
carcasa o compartimento para formar
una pila de mayor voltaje que el
provisto por una sola. Una pila seca
muy conocida es la «pila de transistor»
de 9 voltios (pila PP3), constituida
internamente por un conjunto
estándar de seis células de zinccarbono o alcalinas, o bien por tres
celdas de litio.
Por otra parte, una pila húmeda está
formada por celdas con un electrolito
líquido, como las baterías de plomo y
ácido de la mayoría de automóviles.

8. 



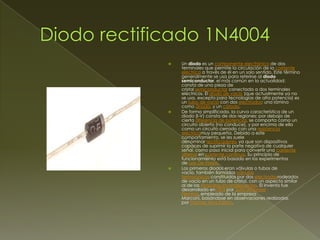

Un diodo es un componente electrónico de dos
terminales que permite la circulación de la corriente
eléctrica a través de él en un solo sentido. Este término
generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad;
consta de una pieza de
cristal semiconductor conectada a dos terminales
eléctricos. El diodo de vacío (que actualmente ya no
se usa, excepto para tecnologías de alta potencia) es
un tubo de vacío con dos electrodos: una lámina
como ánodo, y un cátodo.
De forma simplificada, la curva característica de un
diodo (I-V) consta de dos regiones: por debajo de
cierta diferencia de potencial, se comporta como un
circuito abierto (no conduce), y por encima de ella
como un circuito cerrado con una resistencia
eléctricamuy pequeña. Debido a este
comportamiento, se les suele
denominar rectificadores, ya que son dispositivos
capaces de suprimir la parte negativa de cualquier
señal, como paso inicial para convertir una corriente
alterna en corriente continua. Su principio de
funcionamiento está basado en los experimentos
de Lee De Forest.
Los primeros diodos eran válvulas o tubos de
vacío, también llamados válvulas
termoiónicas constituidos por dos electrodosrodeados
de vacío en un tubo de cristal, con un aspecto similar
al de las lámparas incandescentes. El invento fue
desarrollado en1904 por John Ambrose
Fleming, empleado de la empresa
Marconi, basándose en observaciones realizadas
por Thomas Alva Edison.

9. 


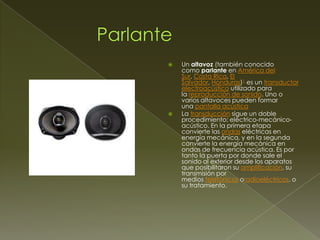

Un altavoz (también conocido
como parlante en América del
Sur, Costa Rica, El
Salvador, Honduras)1 es un transductor
electroacústico utilizado para
la reproducción de sonido. Uno o
varios altavoces pueden formar
una pantalla acústica
La transducción sigue un doble
procedimiento: eléctrico-mecánicoacústico. En la primera etapa
convierte las ondas eléctricas en
energía mecánica, y en la segunda
convierte la energía mecánica en
ondas de frecuencia acústica. Es por
tanto la puerta por donde sale el
sonido al exterior desde los aparatos
que posibilitaron su amplificación, su
transmisión por
medios telefónicos oradioeléctricos, o
su tratamiento.

10. 



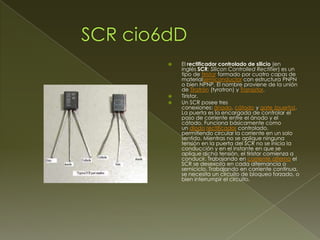

El rectificador controlado de silicio (en
inglés SCR: Silicon Controlled Rectifier) es un
tipo de tiristor formado por cuatro capas de
materialsemiconductor con estructura PNPN
o bien NPNP. El nombre proviene de la unión
de Tiratrón (tyratron) y Transistor.
Tiristor.
Un SCR posee tres
conexiones: ánodo, cátodo y gate (puerta).
La puerta es la encargada de controlar el
paso de corriente entre el ánodo y el
cátodo. Funciona básicamente como
un diodo rectificador controlado,
permitiendo circular la corriente en un solo
sentido. Mientras no se aplique ninguna
tensión en la puerta del SCR no se inicia la
conducción y en el instante en que se
aplique dicha tensión, el tiristor comienza a
conducir. Trabajando en corriente alterna el
SCR se desexcita en cada alternancia o
semiciclo. Trabajando en corriente continua,
se necesita un circuito de bloqueo forzado, o
bien interrumpir el circuito.

11. 

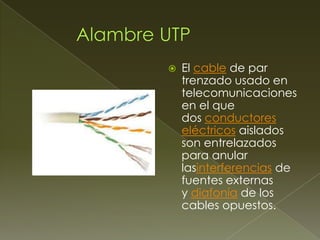

El cable de par
trenzado usado en
telecomunicaciones
en el que
dos conductores
eléctricos aislados
son entrelazados
para anular
lasinterferencias de
fuentes externas
y diafonía de los
cables opuestos.

12. 

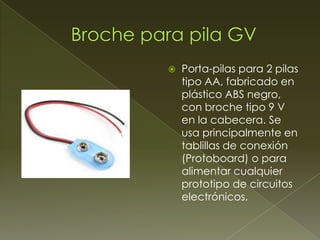

Porta-pilas para 2 pilas
tipo AA, fabricado en
plástico ABS negro,
con broche tipo 9 V
en la cabecera. Se
usa principalmente en
tablillas de conexión
(Protoboard) o para
alimentar cualquier
prototipo de circuitos
electrónicos.

13. 

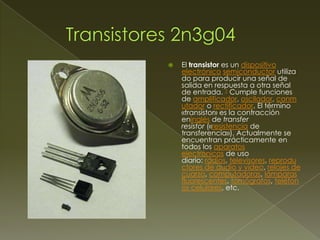

El transistor es un dispositivo
electrónico semiconductor utiliza
do para producir una señal de
salida en respuesta a otra señal
de entrada. 1 Cumple funciones
de amplificador, oscilador, conm
utador o rectificador. El término
«transistor» es la contracción
eninglés de transfer
resistor («resistencia de
transferencia»). Actualmente se
encuentran prácticamente en
todos los aparatos
electrónicos de uso
diario: radios, televisores, reprodu
ctores de audio y video, relojes de
cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfon
os celulares, etc.

14. 

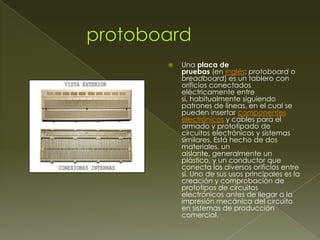

Una placa de
pruebas (en inglés: protoboard o
breadboard) es un tablero con
orificios conectados
eléctricamente entre
sí, habitualmente siguiendo
patrones de líneas, en el cual se
pueden insertar componentes
electrónicos y cables para el
armado y prototipado de
circuitos electrónicos y sistemas
similares. Está hecho de dos
materiales, un
aislante, generalmente un
plástico, y un conductor que
conecta los diversos orificios entre
sí. Uno de sus usos principales es la
creación y comprobación de
prototipos de circuitos
electrónicos antes de llegar a la
impresión mecánica del circuito
en sistemas de producción
comercial.

15. 

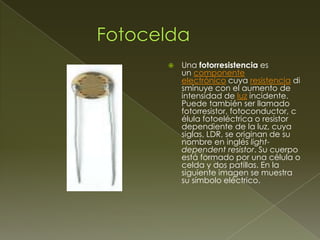

Una fotorresistencia es
un componente
electrónico cuya resistencia di
sminuye con el aumento de
intensidad de luz incidente.
Puede también ser llamado
fotorresistor, fotoconductor, c
élula fotoeléctrica o resistor
dependiente de la luz, cuya
siglas, LDR, se originan de su
nombre en inglés lightdependent resistor. Su cuerpo
está formado por una célula o
celda y dos patillas. En la
siguiente imagen se muestra
su símbolo eléctrico.

16. 

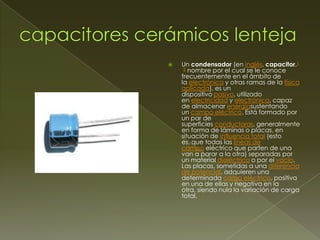

Un condensador (en inglés, capacitor,1
2 nombre por el cual se le conoce
frecuentemente en el ámbito de
la electrónica y otras ramas de la física
aplicada), es un
dispositivo pasivo, utilizado
en electricidad y electrónica, capaz
de almacenar energíasustentando
un campo eléctrico. Está formado por
un par de
superficies conductoras, generalmente
en forma de láminas o placas, en
situación de influencia total (esto
es, que todas las líneas de
campo eléctrico que parten de una
van a parar a la otra) separadas por
un material dieléctrico o por el vacío.
Las placas, sometidas a una diferencia
de potencial, adquieren una
determinada carga eléctrica, positiva
en una de ellas y negativa en la
otra, siendo nula la variación de carga
total.
