El documento describe las partes principales de una placa madre. Explica los diferentes tipos de placas madre como ATX, Micro ATX y Flex ATX. También describe otros componentes clave como el chipset, los tipos de zócalos de CPU, memoria y ranuras de expansión como PCI, PCIe y AGP. El objetivo es entender la arquitectura básica de una PC y las funciones de sus principales componentes.

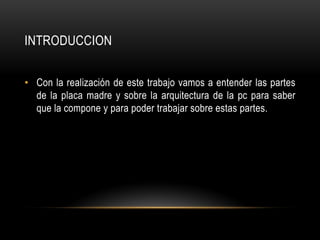

1. INTRODUCCION
• Con la realización de este trabajo vamos a entender las partes
de la placa madre y sobre la arquitectura de la pc para saber
que la compone y para poder trabajar sobre estas partes.

2. CONTENIDO
• Arquitectura de la pc
• Placa madre
• Tipos de Board
• Tipos de cooler
• Disipadores y tipos
• Bancos de memoria
• Chipset
• Microprocesador
• Puente norte y puente sur

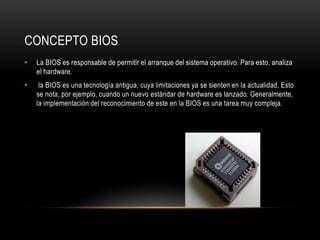

• BIOS
• Memoria ROM

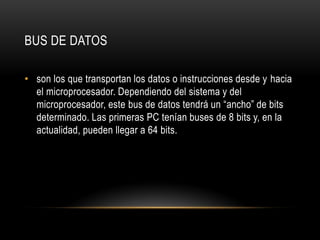

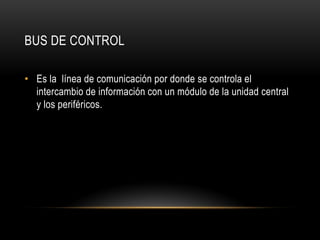

• Bus

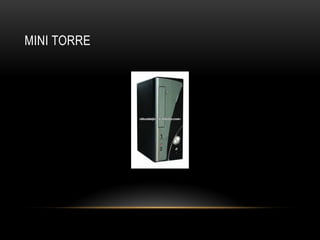

• Tipos de gabinete

3. ESTRUCTURA PLACA MADRE

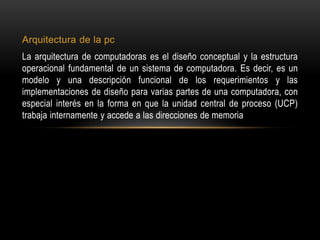

4. Arquitectura de la pc
La arquitectura de computadoras es el diseño conceptual y la estructura
operacional fundamental de un sistema de computadora. Es decir, es un
modelo y una descripción funcional de los requerimientos y las
implementaciones de diseño para varias partes de una computadora, con
especial interés en la forma en que la unidad central de proceso (UCP)
trabaja internamente y accede a las direcciones de memoria

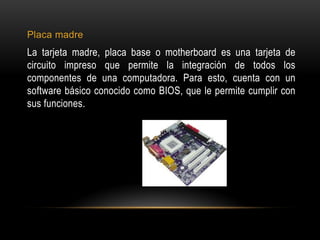

5. Placa madre
La tarjeta madre, placa base o motherboard es una tarjeta de
circuito impreso que permite la integración de todos los
componentes de una computadora. Para esto, cuenta con un
software básico conocido como BIOS, que le permite cumplir con
sus funciones.

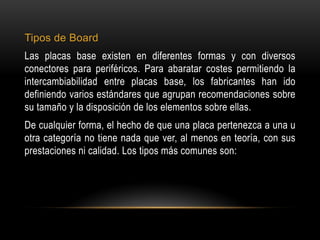

6. Tipos de Board
Las placas base existen en diferentes formas y con diversos
conectores para periféricos. Para abaratar costes permitiendo la
intercambiabilidad entre placas base, los fabricantes han ido
definiendo varios estándares que agrupan recomendaciones sobre
su tamaño y la disposición de los elementos sobre ellas.
De cualquier forma, el hecho de que una placa pertenezca a una u
otra categoría no tiene nada que ver, al menos en teoría, con sus
prestaciones ni calidad. Los tipos más comunes son:

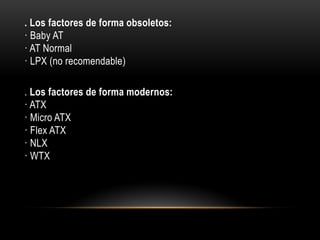

7. . Los factores de forma obsoletos:
· Baby AT
· AT Normal
· LPX (no recomendable)
. Los factores de forma modernos:
· ATX
· Micro ATX
· Flex ATX
· NLX
· WTX

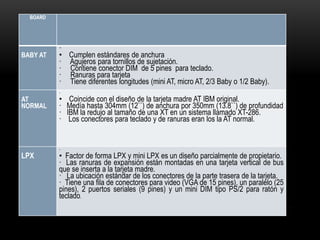

8. BOARD
BABY AT
·
• Cumplen estándares de anchura
· Agujeros para tornillos de sujetación.
· Contiene conector DIM de 5 pines para teclado.
· Ranuras para tarjeta
· Tiene diferentes longitudes (mini AT, micro AT, 2/3 Baby o 1/2 Baby).
AT
NORMAL
·
• Coincide con el diseño de la tarjeta madre AT IBM original.
· Medía hasta 304mm (12``) de anchura por 350mm (13.8``) de profundidad
· IBM la redujo al tamaño de una XT en un sistema llamado XT-286.
· Los conectores para teclado y de ranuras eran los la AT normal.
LPX
·
• Factor de forma LPX y mini LPX es un diseño parcialmente de propietario.
· Las ranuras de expansión están montadas en una tarjeta vertical de bus
que se inserta a la tarjeta madre.
· La ubicación estándar de los conectores de la parte trasera de la tarjeta.
· Tiene una fila de conectores para video (VGA de 15 pines), un paralelo (25
pines), 2 puertos seriales (9 pines) y un mini DIM tipo PS/2 para ratón y
teclado.

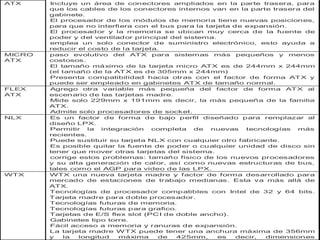

9. ATX  Incluye un área de conectores ampliados en la parte trasera, para
que los cables de los conectores internos van en la parte trasera del
gabinete.
 El procesador de los módulos de memoria tiene nuevas posiciones,
para que no interfiera con el bus para la tarjeta de expansión.
 El procesador y la memoria se ubican muy cerca de la fuente de
poder y del ventilador principal del sistema.
 emplea un solo conector de suministro electrónico, esto ayuda a
reducir el costo de la tarjeta.
MICRO
ATX
 paso evolutivo del ATX para sistemas más pequeños y menos
costosos.
 El tamaño máximo de la tarjeta micro ATX es de 244mm x 244mm
(el tamaño de la ATX es de 305mm x 244mm)
 Presenta compatibilidad hacia otras con el factor de forma ATX y
puede ser empleado en gabinetes ATX de tamaño normal.
FLEX
ATX
 Agrego otra variable más pequeña del factor de forma ATX al
escenario de las tarjetas madre.
 Mide solo 229mm x 191mm es decir, la más pequeña de la familia
ATX.
 Admite solo procesadores de socket.
NLX  Es un factor de forma de bajo perfil diseñado para remplazar al
diseño LPX.
 Permitir la integración completa de nuevas tecnologías más
recientes.
 Puede sustituir su tarjeta NLX con cualquier otro fabricante.
 Es posible quitar la fuente de poder o cualquier unidad de disco sin
tener que mover otras tarjetas del sistema.
 corrige estos problemas: tamaño físico de los nuevos procesadores
y su alta generación de calor, así como nuevas estructuras de bus,
tales como el AGP para video de las LPX.
WTX  WTX una nueva tarjeta madre y factor de forma desarrollado para
mercado de estaciones de trabajo medianas. Esta va más allá de
ATX.
 Tecnologías de procesador compatibles con Intel de 32 y 64 bits.
Tarjeta madre para doble procesador.
 Tecnologías futuras de memoria.
 Tecnologías futuras para grafico.
 Tarjetas de E/S flex slot (PCI de doble ancho).
 Gabinetes tipo torre.
 Fácil acceso a memoria y ranuras de expansión.
 La tarjeta madre WTX puede tener una anchura máxima de 356mm
y la longitud máxima de 425mm, es decir, dimensiones

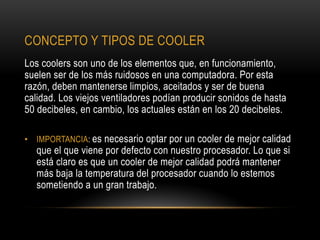

10. CONCEPTO Y TIPOS DE COOLER
Los coolers son uno de los elementos que, en funcionamiento,
suelen ser de los más ruidosos en una computadora. Por esta
razón, deben mantenerse limpios, aceitados y ser de buena
calidad. Los viejos ventiladores podían producir sonidos de hasta
50 decibeles, en cambio, los actuales están en los 20 decibeles.
• IMPORTANCIA: es necesario optar por un cooler de mejor calidad
que el que viene por defecto con nuestro procesador. Lo que si
está claro es que un cooler de mejor calidad podrá mantener
más baja la temperatura del procesador cuando lo estemos
sometiendo a un gran trabajo.

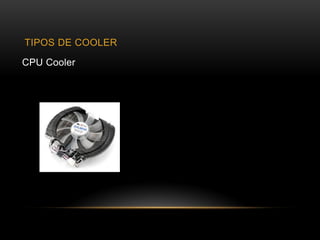

11. TIPOS DE COOLER
CPU Cooler

12. Thermaltake silent volcano

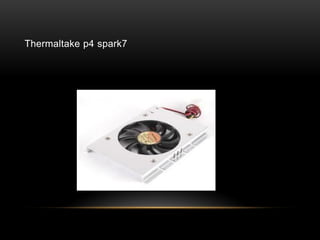

13. Thermaltake p4 spark7

14. EXAUSTOR GABINETE
Cooler hd

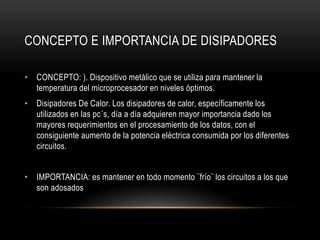

15. CONCEPTO E IMPORTANCIA DE DISIPADORES
• CONCEPTO: ). Dispositivo metálico que se utiliza para mantener la
temperatura del microprocesador en niveles óptimos.
• Disipadores De Calor. Los disipadores de calor, específicamente los
utilizados en las pc´s, día a día adquieren mayor importancia dado los
mayores requerimientos en el procesamiento de los datos, con el
consiguiente aumento de la potencia eléctrica consumida por los diferentes
circuitos.
• IMPORTANCIA: es mantener en todo momento ¨frío¨ los circuitos a los que
son adosados

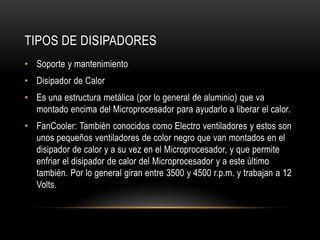

16. TIPOS DE DISIPADORES
• Soporte y mantenimiento
• Disipador de Calor
• Es una estructura metálica (por lo general de aluminio) que va
montado encima del Microprocesador para ayudarlo a liberar el calor.
• FanCooler: También conocidos como Electro ventiladores y estos son
unos pequeños ventiladores de color negro que van montados en el
disipador de calor y a su vez en el Microprocesador, y que permite
enfriar el disipador de calor del Microprocesador y a este último
también. Por lo general giran entre 3500 y 4500 r.p.m. y trabajan a 12
Volts.

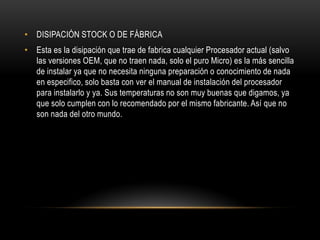

17. • DISIPACIÓN STOCK O DE FÁBRICA
• Esta es la disipación que trae de fabrica cualquier Procesador actual (salvo
las versiones OEM, que no traen nada, solo el puro Micro) es la más sencilla
de instalar ya que no necesita ninguna preparación o conocimiento de nada
en especifico, solo basta con ver el manual de instalación del procesador
para instalarlo y ya. Sus temperaturas no son muy buenas que digamos, ya
que solo cumplen con lo recomendado por el mismo fabricante. Así que no
son nada del otro mundo.

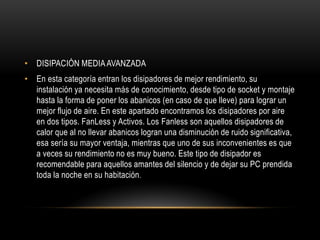

18. • DISIPACIÓN MEDIAAVANZADA
• En esta categoría entran los disipadores de mejor rendimiento, su
instalación ya necesita más de conocimiento, desde tipo de socket y montaje
hasta la forma de poner los abanicos (en caso de que lleve) para lograr un
mejor flujo de aire. En este apartado encontramos los disipadores por aire
en dos tipos. FanLess y Activos. Los Fanless son aquellos disipadores de
calor que al no llevar abanicos logran una disminución de ruido significativa,
esa sería su mayor ventaja, mientras que uno de sus inconvenientes es que
a veces su rendimiento no es muy bueno. Este tipo de disipador es
recomendable para aquellos amantes del silencio y de dejar su PC prendida
toda la noche en su habitación.

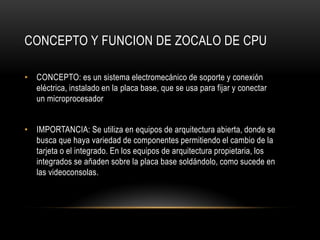

19. CONCEPTO Y FUNCION DE ZOCALO DE CPU
• CONCEPTO: es un sistema electromecánico de soporte y conexión
eléctrica, instalado en la placa base, que se usa para fijar y conectar
un microprocesador
• IMPORTANCIA: Se utiliza en equipos de arquitectura abierta, donde se
busca que haya variedad de componentes permitiendo el cambio de la
tarjeta o el integrado. En los equipos de arquitectura propietaria, los
integrados se añaden sobre la placa base soldándolo, como sucede en
las videoconsolas.

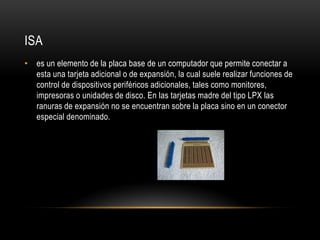

20. ISA
• es un elemento de la placa base de un computador que permite conectar a
esta una tarjeta adicional o de expansión, la cual suele realizar funciones de
control de dispositivos periféricos adicionales, tales como monitores,
impresoras o unidades de disco. En las tarjetas madre del tipo LPX las
ranuras de expansión no se encuentran sobre la placa sino en un conector
especial denominado.

21. PCI
• físicamente se lo identifica como el conector blanco (8,5 cm).
Las placas PCI se identifican por tener los contactos más
pequeños, juntos y alejados del conector externo del elemento.

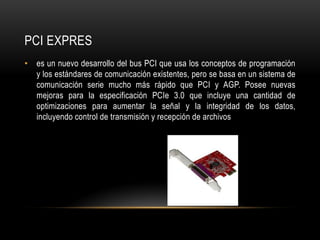

22. PCI EXPRES
• es un nuevo desarrollo del bus PCI que usa los conceptos de programación
y los estándares de comunicación existentes, pero se basa en un sistema de
comunicación serie mucho más rápido que PCI y AGP. Posee nuevas
mejoras para la especificación PCIe 3.0 que incluye una cantidad de
optimizaciones para aumentar la señal y la integridad de los datos,
incluyendo control de transmisión y recepción de archivos

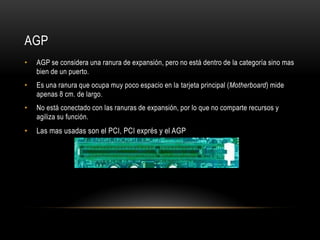

23. AGP
• AGP se considera una ranura de expansión, pero no está dentro de la categoría sino mas
bien de un puerto.
• Es una ranura que ocupa muy poco espacio en la tarjeta principal (Motherboard) mide
apenas 8 cm. de largo.
• No está conectado con las ranuras de expansión, por lo que no comparte recursos y
agiliza su función.
• Las mas usadas son el PCI, PCI exprés y el AGP

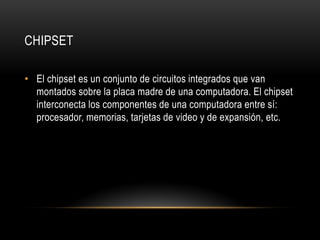

24. CHIPSET
• El chipset es un conjunto de circuitos integrados que van
montados sobre la placa madre de una computadora. El chipset
interconecta los componentes de una computadora entre sí:
procesador, memorias, tarjetas de video y de expansión, etc.

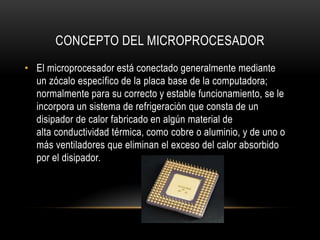

25. CONCEPTO DEL MICROPROCESADOR
• El microprocesador está conectado generalmente mediante
un zócalo específico de la placa base de la computadora;
normalmente para su correcto y estable funcionamiento, se le
incorpora un sistema de refrigeración que consta de un
disipador de calor fabricado en algún material de
alta conductividad térmica, como cobre o aluminio, y de uno o
más ventiladores que eliminan el exceso del calor absorbido
por el disipador.

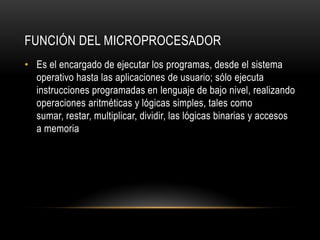

26. FUNCIÓN DEL MICROPROCESADOR
• Es el encargado de ejecutar los programas, desde el sistema
operativo hasta las aplicaciones de usuario; sólo ejecuta
instrucciones programadas en lenguaje de bajo nivel, realizando
operaciones aritméticas y lógicas simples, tales como
sumar, restar, multiplicar, dividir, las lógicas binarias y accesos
a memoria

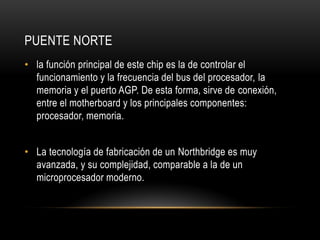

27. PUENTE NORTE
• la función principal de este chip es la de controlar el
funcionamiento y la frecuencia del bus del procesador, la
memoria y el puerto AGP. De esta forma, sirve de conexión,
entre el motherboard y los principales componentes:
procesador, memoria.
• La tecnología de fabricación de un Northbridge es muy
avanzada, y su complejidad, comparable a la de un
microprocesador moderno.

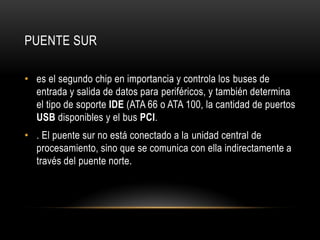

28. PUENTE SUR
• es el segundo chip en importancia y controla los buses de
entrada y salida de datos para periféricos, y también determina
el tipo de soporte IDE (ATA 66 o ATA 100, la cantidad de puertos
USB disponibles y el bus PCI.
• . El puente sur no está conectado a la unidad central de
procesamiento, sino que se comunica con ella indirectamente a
través del puente norte.

29. CONCEPTO BIOS
• La BIOS es responsable de permitir el arranque del sistema operativo. Para esto, analiza
el hardware.
• la BIOS es una tecnología antigua, cuya limitaciones ya se sienten en la actualidad. Esto
se nota, por ejemplo, cuando un nuevo estándar de hardware es lanzado. Generalmente,
la implementación del reconocimiento de este en la BIOS es una tarea muy compleja.

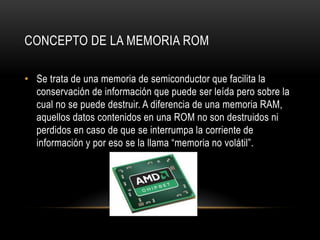

30. CONCEPTO DE LA MEMORIA ROM
• Se trata de una memoria de semiconductor que facilita la
conservación de información que puede ser leída pero sobre la
cual no se puede destruir. A diferencia de una memoria RAM,
aquellos datos contenidos en una ROM no son destruidos ni
perdidos en caso de que se interrumpa la corriente de
información y por eso se la llama “memoria no volátil”.

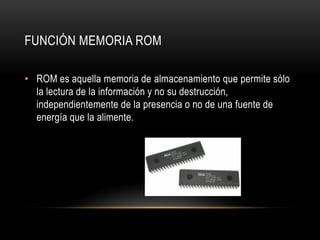

31. FUNCIÓN MEMORIA ROM
• ROM es aquella memoria de almacenamiento que permite sólo
la lectura de la información y no su destrucción,
independientemente de la presencia o no de una fuente de
energía que la alimente.

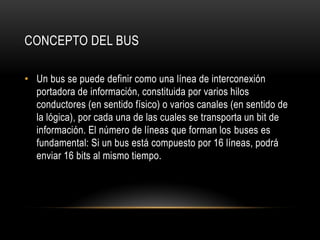

32. CONCEPTO DEL BUS
• Un bus se puede definir como una línea de interconexión
portadora de información, constituida por varios hilos
conductores (en sentido físico) o varios canales (en sentido de
la lógica), por cada una de las cuales se transporta un bit de
información. El número de líneas que forman los buses es
fundamental: Si un bus está compuesto por 16 líneas, podrá
enviar 16 bits al mismo tiempo.

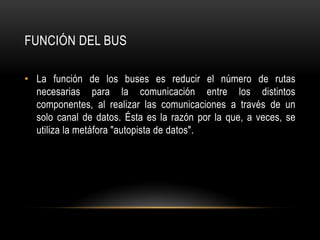

33. FUNCIÓN DEL BUS
• La función de los buses es reducir el número de rutas
necesarias para la comunicación entre los distintos
componentes, al realizar las comunicaciones a través de un
solo canal de datos. Ésta es la razón por la que, a veces, se
utiliza la metáfora "autopista de datos".

34. BUS DE DATOS
• son los que transportan los datos o instrucciones desde y hacia
el microprocesador. Dependiendo del sistema y del
microprocesador, este bus de datos tendrá un “ancho” de bits
determinado. Las primeras PC tenían buses de 8 bits y, en la
actualidad, pueden llegar a 64 bits.

35. BUS DE SISTEMAS
• todos los componentes de la CPU se vinculan a través del bus
de sistema, mediante distintos tipos de datos el
microprocesador y la memoria principal, que también involucra
a la memoria caché de nivel 2. La velocidad de transferencia
del bus de sistema está determinada por la frecuencia del bus y
el ancho del mínimo

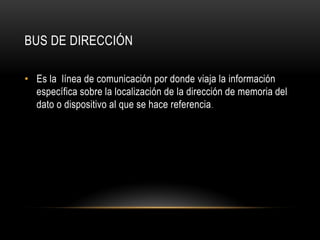

36. BUS DE DIRECCIÓN
• Es la línea de comunicación por donde viaja la información
específica sobre la localización de la dirección de memoria del
dato o dispositivo al que se hace referencia.

37. BUS DE CONTROL
• Es la línea de comunicación por donde se controla el
intercambio de información con un módulo de la unidad central
y los periféricos.

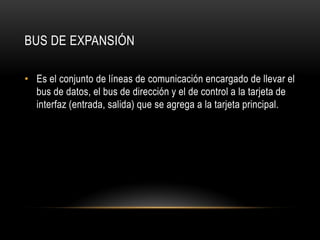

38. BUS DE EXPANSIÓN
• Es el conjunto de líneas de comunicación encargado de llevar el
bus de datos, el bus de dirección y el de control a la tarjeta de
interfaz (entrada, salida) que se agrega a la tarjeta principal.

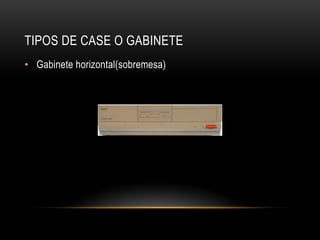

39. TIPOS DE CASE O GABINETE
• Gabinete horizontal(sobremesa)

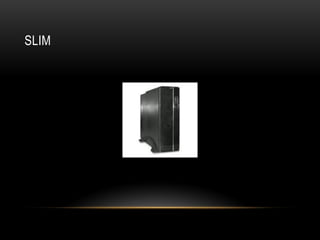

40. SLIM

41. MINI TORRE

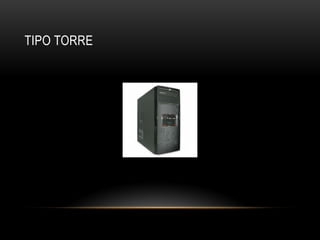

42. TIPO TORRE

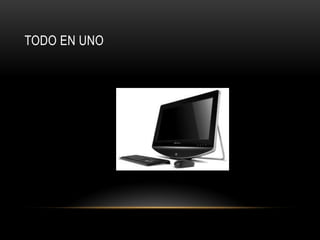

43. TODO EN UNO

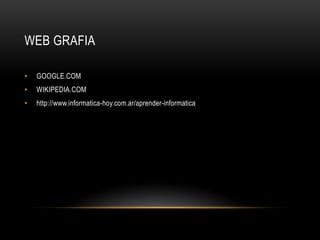

44. WEB GRAFIA
• GOOGLE.COM
• WIKIPEDIA.COM
• http://www.informatica-hoy.com.ar/aprender-informatica
