El bus PCI es una interfaz estándar para conectar dispositivos periféricos a la placa base de una computadora. Permite la comunicación bidireccional de datos y señales de control entre componentes. Se desarrolló en 1990 para mejorar la eficiencia del bus ISA, ofreciendo configuración dinámica de recursos y mayor ancho de banda. Existen variantes como PCI Express, MiniPCI y PCIe para diferentes aplicaciones.

1. 1

2. ¿Qué es
un bus (de datos)?
2

3. 3

4. Es es la vía de
comunicación para los
datos y señales de
control en la estructura
de un computador.
4

5. La función del bus es la de permitir la
entre distintos
subsistemas de un sistema digital.
Mediante el envío de datos entre dispositivos
de distintos órdenes; desde dentro de los
mismos circuitos integrados ó hasta equipos
digitales completos que forman parte de la
computadora.
5

6. 6

7. ‘ eripheral omponet nterconect’
"Interconexión de Componentes Periféricos"
¿Como se define?
Es un bus de ordenador estándar para
conectar periféricos
directamente a su placa base.
7

8. Estos dispositivos pueden ser
ajustados en ésta (los llamados
"dispositivos planares" en la especificación
PCI) ó bien que se
ajustan en sus conectores.
8

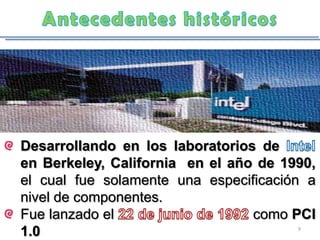

9. Desarrollando en los laboratorios de
en Berkeley, California en el año de 1990,
el cual fue solamente una especificación a
nivel de componentes.
Fue lanzado el como PCI
1.0 9

10. Llega el , fué el primero en
establecer el estándar para el conector y
el slot de la placa base (Motherboard).
El PCI 2.1 se lanzó al mercado el 1 de
junio de 1995.
Nuevas versiones PCI añadieron
características y mejoras en el
rendimiento incluyendo un estándar a
66MHz 3.3V y otro de 133MHz llamados
. Hasta ser «destronado» por
10
en

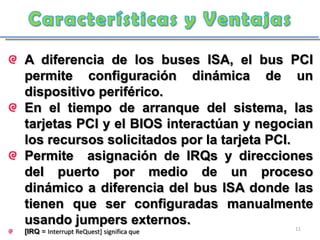

11. A diferencia de los buses ISA, el bus PCI
permite configuración dinámica de un
dispositivo periférico.
En el tiempo de arranque del sistema, las
tarjetas PCI y el BIOS interactúan y negocian
los recursos solicitados por la tarjeta PCI.
Permite asignación de IRQs y direcciones
del puerto por medio de un proceso
dinámico a diferencia del bus ISA donde las
tienen que ser configuradas manualmente
usando jumpers externos. 11
[IRQ = Interrupt ReQuest] significa que

12. PCI demostró una mayor eficacia en
tecnología
Además el bus PCI proporciona una
descripción detallada de todos los
dispositivos PCI conectados mediante
espacio de configuración PCI.
Es decir nos enuncia una lista con los
nombres y características de los
componentes conectados mediante este bus.
12

13. Estas especificaciones representan a la versión de PCI
más comúnmente usada en los PC:
Reloj de 33,33 MHz con transferencias síncronizadas
Ancho de bus de 32 bits o 64 bits
Tasa de transferencia máxima de 133 Mb por segundo en el bus de 32 bits
Tasa de transferencia máxima de 266 MB/s en el bus de 64 bits.
256 bytes de espacio de configuración.
3,3 V o 5 V, dependiendo del dispositivo
13

14. Variantes del Bus PCI
(formatos)
14

15. (de arriba hacia abajo) PCI Express x1, PCI Express x16, PCI x8 (2 slots)
15

16. MiniPCI (instalado en placas madre de pc portátiles)
16

17. Slots PCI (Variante de 64 bits, común en placas madre de Apple®)
17

18. The technology vision for PCI and PCI Express
http://www.intel.com/content/dam/doc/case-study/intel-pci-pci-
express-3-case-study.pdf
18
