1. UNIVERISDA CENTRAL DEL
ECUADOR
MATERIA:REDES I
AUTOR:RAMIRO TORRES
TEMA:CABLE EXTRUCTURADO CON NORMAS
INTERNACIONALES
CURSO :7MO SEMSTRE
CARRERA : INFORMATICA

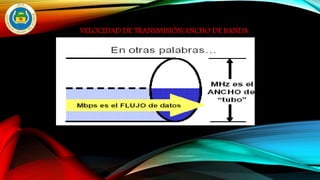

2. VELOCIDAD DE TRANSMISIÓN/ANCHO DE BANDA

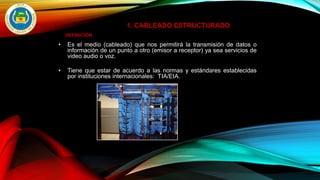

3. 1. CABLEADO ESTRUCTURADO
DEFINICIÓN
• Es el medio (cableado) que nos permitirá la transmisión de datos o
información de un punto a otro (emisor a receptor) ya sea servicios de
video audio o voz.
• Tiene que estar de acuerdo a las normas y estándares establecidas
por instituciones internacionales: TIA/EIA.

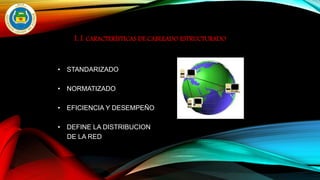

4. 1.1 CARACTERÍSTICAS DE CABLEADO ESTRUCTURADO
• STANDARIZADO
• NORMATIZADO
• EFICIENCIA Y DESEMPEÑO
• DEFINE LA DISTRIBUCION
DE LA RED

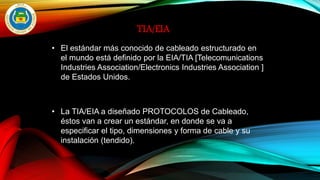

5. TIA/EIA
• El estándar más conocido de cableado estructurado en
el mundo está definido por la EIA/TIA [Telecomunications
Industries Association/Electronics Industries Association ]
de Estados Unidos.
• La TIA/EIA a diseñado PROTOCOLOS de Cableado,
éstos van a crear un estándar, en donde se va a
especificar el tipo, dimensiones y forma de cable y su
instalación (tendido).

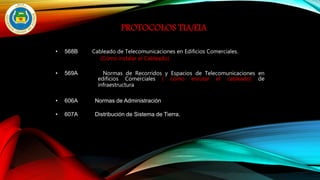

6. PROTOCOLOS TIA/EIA
• 568B Cableado de Telecomunicaciones en Edificios Comerciales.
(Cómo instalar el Cableado)
• 569A Normas de Recorridos y Espacios de Telecomunicaciones en
edificios Comerciales ( cómo enrutar el cableado) de
infraestructura
• 606A Normas de Administración
• 607A Distribución de Sistema de Tierra.

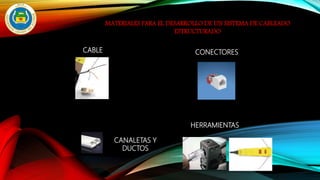

7. MATERIALES PARA EL DESARROLLO DE UN SISTEMA DE CABLEADO
ESTRUCTURADO
CABLE CONECTORES
CANALETAS Y
DUCTOS
HERRAMIENTAS

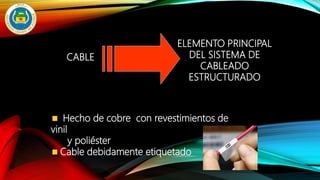

8. CABLE
ELEMENTO PRINCIPAL
DEL SISTEMA DE
CABLEADO
ESTRUCTURADO
Hecho de cobre con revestimientos de
vinil
y poliéster
Cable debidamente etiquetado

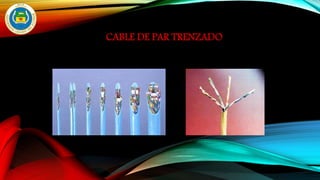

9. CABLE DE PAR TRENZADO

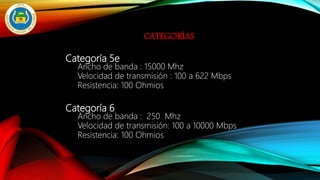

10. CATEGORÍAS
Categoría 5e
Ancho de banda : 15000 Mhz
Velocidad de transmisión : 100 a 622 Mbps
Resistencia: 100 Ohmios
Categoría 6
Ancho de banda : 250 Mhz
Velocidad de transmisión: 100 a 10000 Mbps
Resistencia: 100 Ohmios

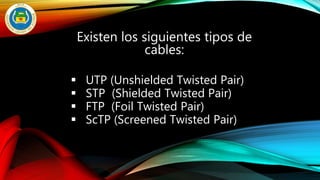

11. Existen los siguientes tipos de
cables:
 UTP (Unshielded Twisted Pair)
 STP (Shielded Twisted Pair)
 FTP (Foil Twisted Pair)
 ScTP (Screened Twisted Pair)

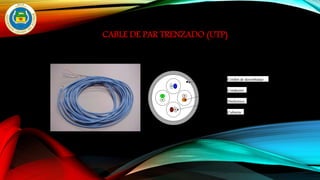

12. CABLE DE PAR TRENZADO (UTP)
Cordón de desembalaje
Conductor
Dieléctrico
Cubierta

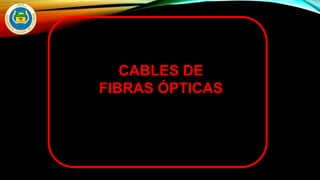

13. CABLES DE
FIBRAS ÓPTICAS

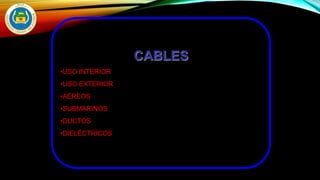

14. CABLES
•USO INTERIOR
•USO EXTERIOR
•AÉREOS
•SUBMARINOS
•DUCTOS
•DIELÉCTRICOS

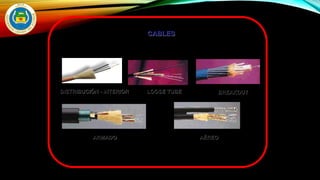

15. DISTRIBUCIÓN - INTERIOR LOOSE TUBE BREAKOUT
ARMADO AÉREO
CABLES

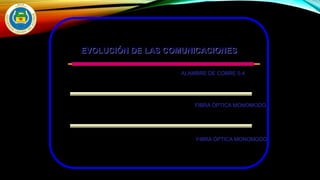

16. EVOLUCIÓN DE LAS COMUNICACIONES
AYER 64 kbps equivalente a 1 llamada ALAMBRE DE COBRE 0.4
HOY 2.4 GBits equivalente a 32.000 llamadas FIBRA ÓPTICA MONOMODO
MAÑANA 2.4 GBits equivalente a FIBRA ÓPTICA MONOMODO
32.000.000 de llamadas

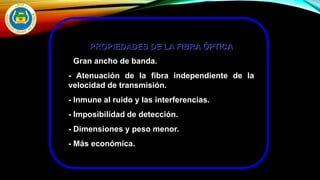

17. PROPIEDADES DE LA FIBRA ÓPTICA
- Gran ancho de banda.
- Atenuación de la fibra independiente de la
velocidad de transmisión.
- Inmune al ruido y las interferencias.
- Imposibilidad de detección.
- Dimensiones y peso menor.
- Más económica.

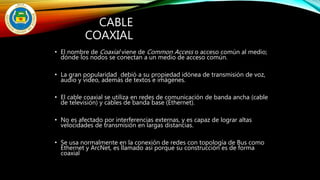

18. CABLE
COAXIAL
• El nombre de Coaxial viene de Common Access o acceso común al medio;
dónde los nodos se conectan a un medio de acceso común.
• La gran popularidad debió a su propiedad idónea de transmisión de voz,
audio y video, además de textos e imágenes.
• El cable coaxial se utiliza en redes de comunicación de banda ancha (cable
de televisión) y cables de banda base (Ethernet).
• No es afectado por interferencias externas, y es capaz de lograr altas
velocidades de transmisión en largas distancias.
• Se usa normalmente en la conexión de redes con topología de Bus como
Ethernet y ArcNet, es llamado así porque su construcción es de forma
coaxial

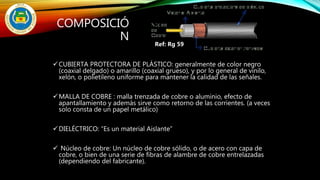

19. COMPOSICIÓ
N
CUBIERTA PROTECTORA DE PLÁSTICO: generalmente de color negro
(coaxial delgado) o amarillo (coaxial grueso), y por lo general de vinilo,
xelón, o polietileno uniforme para mantener la calidad de las señales.
MALLA DE COBRE : malla trenzada de cobre o aluminio, efecto de
apantallamiento y además sirve como retorno de las corrientes. (a veces
solo consta de un papel metálico)
DIELÉCTRICO: “Es un material Aislante”
 Núcleo de cobre: Un núcleo de cobre sólido, o de acero con capa de
cobre, o bien de una serie de fibras de alambre de cobre entrelazadas
(dependiendo del fabricante).
Ref: Rg 59

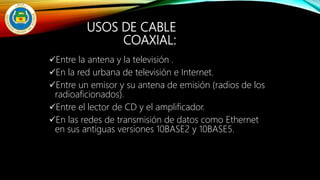

20. USOS DE CABLE
COAXIAL:
Entre la antena y la televisión .
En la red urbana de televisión e Internet.
Entre un emisor y su antena de emisión (radios de los
radioaficionados).
Entre el lector de CD y el amplificador.
En las redes de transmisión de datos como Ethernet
en sus antiguas versiones 10BASE2 y 10BASE5.
