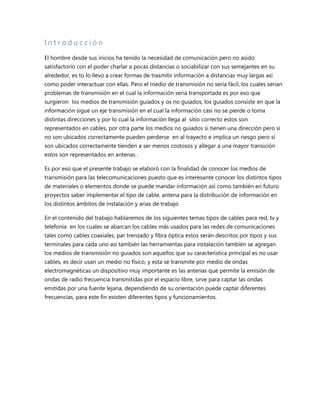

I n t r o d u c c i ó n
El hombre desde sus inicios ha tenido la necesidad de comunicación pero no asido
satisfactorio con el poder charlar a pocas distancias o sociabilizar con sus semejantes en su
alrededor, es to lo llevo a crear formas de trasmitir información a distancias muy largas así
como poder interactuar con ellas. Pero el medio de transmisión no sería fácil, los cuales serían
problemas de transmisión en el cual la información seria transportada es por eso que
surgieron los medios de transmisión guiados y os no guiados, los guiados consiste en que la
información sigue un eje transmisión en el cual la información casi no se pierde o toma
distintas direcciones y por lo cual la información llega al sitio correcto estos son
representados en cables, por otra parte los medios no guiados si tienen una dirección pero si
no son ubicados correctamente pueden perderse en al trayecto e implica un riesgo pero si
son ubicados correctamente tienden a ser menos costosos y allegar a una mayor transición
estos son representados en antenas .
Es por eso que el presente trabajo se elaboró con la finalidad de conocer los medios de
transmisión para las telecomunicaciones puesto que es interesante conocer los distintos tipos
de materiales o elementos donde se puede mandar información así como también en futuro
proyectos saber implementar el tipo de cable, antena para la distribución de información en
los distintos ámbitos de instalación y arias de trabajo
En el contenido del trabajo hablaremos de los siguientes temas tipos de cables para red, tv y
telefonía en los cuales se abarcan los cables más usados para las redes de comunicaciones
tales como cables coaxiales, par trenzado y fibra óptica estos serán descritos por tipos y sus
terminales para cada uno así también las herramientas para instalación también se agregan
los medios de transmisión no guiados son aquellos que su característica principal es no usar
cables, es decir usan un medio no físico, y esta se transmite por medio de ondas
electromagnéticas un dispositivo muy importante es las antenas que permite la emisión de
ondas de radio frecuencia transmitidas por el espacio libre, sirve para captar las ondas
emitidas por una fuente lejana, dependiendo de su orientación puede captar diferentes
frecuencias, para este fin existen diferentes tipos y funcionamientos.

Índice
Tema Núm. De Página
Cable coaxial 1
Cables coaxiales para Ethernet 3
Cables coaxiales para CCTV Y CATV 10
Conectores para coaxial 18
Herramientas cable coaxial 27
Ponchar Cable Coaxial 29
Consejos de uso e instalacion 31
Cable par trenzado 33
Tipos de cable de par trenzado 34
Conectores para par trenzado 43
Herramientas par cable par trenzado 51
Ponchar un cable par trenzado 56
Cable fibra óptica 59
Conectores 63
Herramientas para fibra óptica 65
Antenas 69
Antena Omnidireccional 70
Antenas Direccionales 70
Decibelio 73
Conclusiones 74
Anexos 75

1
Cable coaxial
Los cables coaxiales son utilizados desde los años 70s pero a partir de los 80s fueron
utilizados masivamente, estos cables son implementados para empresas de televisión por
cable (CATV), a veces los emplean compañías telefónicas y son ampliamente utilizados para
las redes de área local (LAN).
Los cables coaxiales pueden ser apropiados en todas aquellas aplicaciones, tareas en las que
deben transmitir señales eléctricas de alta velocidad o de alta frecuencia sin la interferencia
de otras señales ya sean analógicas o digitales. Se define como cable coaxial aquel que está
constituido por dos conductores que tienen la misma dirección, siendo el conductor externo
una malla, separado por una lámina metálica de blindaje y un material solido llamado
dieléctrico, en el centro está el conector central o vivo todo esto cubierto por un lamina de
blindaje antimigratoria y una cubierta exterior.
Cubierta exterior:
La cubierta del cable lo protege de los materiales externos tales como agua, calor o rayos UV,
así como también de materiales químicos etc. Está cubierta puede estar echa de diferentes
materiales tales como:
Polivinilo clorhídrico (PVC): que es un material idóneo para uso interior y el más utilizado para
la protección del cable pero tiene la desventaja que expuesto a la luz solar y al agua se
deteriora rápidamente.
Polietileno (PE): material idóneo para uso exterior con una coloración en negro que lo
protege de los rayos solares.
LSFH: Material idóneo para las instalaciones especiales, en locales cerrados y públicos como
hospitales, escuelas, aeropuertos etc.
Lamina anti migratoria:
Su función es evitar la migración de sustancias de la cubierta y la humedad a la interior del
cable y así evitar el deterioro del cable.
Conductor externo o malla:
Este conductor tiene una forma trenzada por hilos y funciones relevantes tales como proteger
de señales de baja frecuencia y sirve como retorno de corrientes los materiales con los cuales
puede estar hecho de cobre, cobre estañado, cobre plateado.

2
Lamina de blindaje:
Existen dos tipos de láminas una de cobre+poliéster y otra aluminio+poliéster+aluminio que
caracteriza una excelente conectividad y eficiente festividad.
Dieléctrico:
Es incorporado un dieléctrico hecho de polietileno que disminuye el campo eléctrico entre las
placas del cable.
Disminuye la diferencia de potencial entre los conectores del cable, en una relación Vi/k.
Conductor central o vivo:
Llega alcanzar una pureza superior del 99% y puede estar hecho de los siguientes materiales
Cobre: Tiene una exente respuesta en la transmisiones en bajas o altas frecuencias a parte de
disminuir la resistencia.
Cobre estañado: este es limitado a cables de aparatos que requieran condiciones de
soldabilidad
Acero cobreado: tiene la característica de un mejor comportamiento mecánico empeorando
las características de resistividad.
El cable coaxia es implementado para multiples usos los cables pueden existir diferentes tipos
de cables coaxiales, pero cada uno implementa parametros deiferentes como tales como se
ve en la siguiente lista

3

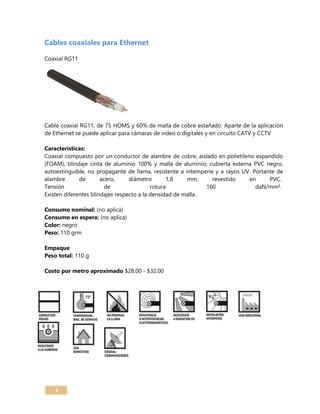

Cables coaxiales para Ethernet
Coaxial RG11
Cable coaxial RG11, de 75 HOMS y 60% de malla de cobre estañado. Aparte de la aplicación
de Ethernet se puede aplicar para cámaras de video o digitales y en circuito CATV y CCTV
Características:
Coaxial compuesto por un conductor de alambre de cobre, aislado en polietileno expandido
(FOAM), blindaje cinta de aluminio 100% y malla de aluminio; cubierta externa PVC negro,
autoextinguible, no propagante de llama, resistente a intemperie y a rayos UV. Portante de
alambre de acero, diámetro 1,8 mm, revestido en PVC.
Tensión de rotura: 160 daN/mm².
Existen diferentes blindajes respecto a la densidad de malla.
Consumo nominal: (no aplica)
Consumo en espera: (no aplica)
Color: negro
Peso: 110 grm
Empaque
Peso total: 110 g
Costo por metro aproximado $28.00 - $32.00

4
Coaxial RG-58
Puede ser utilizado en Ethernet así como también en radio frecuencias y comunicaciones
Características:
Cable de conductor de Cuerda de cobre estañada flexible para CCF 58 AUF y alambre de
cobre sólido para CCF 58AUS; aislada en polietileno expandido (FOAM), blindaje de cinta de
Aluminio y malla de Cobre estañado densidad 55% con cubierta externa de PVC negro,
resistente a rayos UV, intemperie, no propagante de llama y autoextinguible.
Color: negro
Peso: 29 grm
Empaque
Peso total: 29 g

5

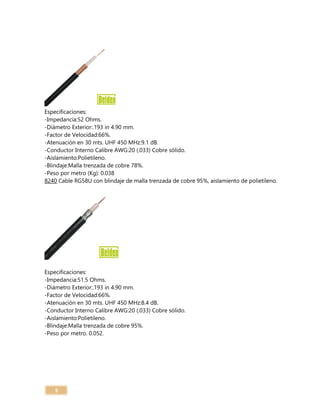

Especificaciones:
-Impedancia:52 Ohms.
-Diámetro Exterior:.193 in 4.90 mm.
-Factor de Velocidad:66%.
-Atenuación en 30 mts. UHF 450 MHz:9.1 dB.
-Conductor Interno Calibre AWG:20 (.033) Cobre sólido.
-Aislamiento:Polietileno.
-Blindaje:Malla trenzada de cobre 78%.
-Peso por metro (Kg): 0.038
8240 Cable RG58U con blindaje de malla trenzada de cobre 95%, aislamiento de polietileno.
Especificaciones:
-Impedancia:51.5 Ohms.
-Peso por metro. 0.052.

6
8259 Cable RG58AU con blindaje de malla de cobre estañada 95%, aislante de polietileno.
Especificaciones:
-Diámetro Exterior:.0.193 in 4.90 mm.
-Factor de Velocidad:66 %.
-Atenuación en 30 mts. UHF 450 MHz: 12.4 dB.
-Conductor Interno Calibre AWG:20 (0.035) Cobre trenzado estañado.
-Blindaje:Malla trenzada de cobre 95% de blindaje
-Peso por metro (kg): 0.052
8219 Cable RG58AU con blindaje de malla de cobre estañada 96%, aislamiento de foam
polietileno.
Especificaciones:
-Impedancia:53.5 Ohms.
-Diámetro Exterior:.195 in 4.95 mm
-Atenuación en 30 mts. UHF 450 MHz:10 dB.
-Conductor Interno Calibre AWG:20 (.037) Cobre trenzado estañado.
-Aislamiento:Foam polietileno.
-Blindaje:Malla de cobre estañada 96%.
-Peso por metro (Kg): 0.040.

7
9311 Cable RG58AU con blindaje de duobond II + 55% malla trenzada de cobre estañado,
aislamiento de foam polietileno.
Especificaciones:
-Factor de Velocidad.75%.
-Conductor Interno Calibre AWG:20 (.037) Cobre trenzado estañado.
-Aislamiento:Foam polietileno.
-Blindaje:Duobond II +55% malla trenzada de cobre estañado.
9201/1000 Cable RG58U con blindaje de malla trenzada de cobre 78%, aislamiento de
polietileno.
Especificaciones:
-Diámetro Exterior:193 in 4.90 mm.
-Factor de Velocidad: 66%.

8
CABLE COAXIAL RG-58/U
Cable coaxial de 50 ohmios empleado normalmente para realizar instalaciones de antena en
vehículos. Diámetro exterior 4,95milimetros. Cubierta de PVC en color negro. Malla y
conductor central de cobre estañado. Principales características técnicas:
- Diámetro: 4,95mm.
- Impedancia: 50Ohm.
- Atenuación: a 1GHz/100m 57,2dB.
- Frecuencia máxima de trabajo: 2GHz.
- Factor de Velocidad: 0,66.
- Malla: Cobre estañado.
- Conductor central: cobre estañado, 19 X 0,18mm.
- Radio de Flexión mínimo: 25mm
- Peso: 0,04kg por m.
- Aislamiento: Polietileno sólido.
- Cubierta: PVC de color negro.
- Apantallamiento a 1GHz: >65dB
- Capacidad: 101pf /metro
Máxima Potencia aplicable a 40°C
MHz W
10 1500
100 700
1000 100
Atenuación dB/100m
MHz dB
30 -7,0
144 -16,7
432 -36,5
1296 -64

9
Características:
Conductor de cobre electrolítico recocido sólido, aislación de polietileno semisólido (PE y
aire); cinta de aluminio poliester, malla de cobre estañado, densidad 95%, cubierta externa de
PVC negro, autoextinguible, no propagante de llama y resistente a rayos UV.
Temperatura máxima de operación: 80°C
Color: negro
Peso: 29 grm
Empaque
Peso total: 29 g
Coaxial RG-8

10
Cables coaxiales para CCTV Y CATV
Coaxial RG-59
Cable coaxial RG59, de 75 OHMS y 75% de malla de cobre sin estañar, útil para sistemas de
televisión abierta. Se vende por metro o en rollo de 305 m.
Características:
Coaxial conductor de acero-cobre, aislación en polietileno expandido (FOAM), blindaje
TRISHIELD, cinta de aluminio + malla de aluminio densidad 67% + cinta de aluminio, cubierta
externa PVC negro, autoextinguible y resistente a rayos UV. Versión autosuspendido: con
alambre de diámetro 1,25 mm. Tensión de rotura: 130 daN/mm².
Conductor central de 1 polo calibre 22 AWG
Diámetro exterior: 5,9 mm
Impedancia: 75 Ohms
75% malla de cobre sin estañar
Color: negro
Peso: 34 grm
Empaque
Peso total: 34 g

11
Cable coaxial RG59
Modelo: CATVB-305
Cable coaxial RG59, de 75 Ohms y 30% de malla de aluminio sin estañar, útil para sistemas de
televisión abierta o de paga. Se vende por metro o en rollo de 305 m
Características técnicas
- Conductor central de 1 polo calibre 22 AWG
- Diámetro interior: 3,71 mm
- Diámetro exterior: 5,9 mm
- Impedancia: 75 Ohms
- 30% malla de aluminio sin estañar
- 100% maylar aluminizado
- Alambre con forro en color blanco
Color: blanco
Peso: 34 grm
Empaque
Peso total: 34 g
EAN: 7501483101572
Marca: Steren

12
Cable coaxial RG59, de 75 Ohms y 95% de malla de cobre
Modelo: RG59U/2X18-305
Cable coaxial RG59, de 75 Ohms y 95% de malla de cobre. Cuenta con dos cables calibre 18
para la alimentación de cámaras de video.
- Conductor central de cobre de 0,95 cm de diámetro
- Aislamiento de polietileno
- Cubierta de PVC
- Dos cables calibre 18 AWG
- 95% malla de cobre
Color: negro
Peso: 77 grm
Empaque
Peso total: 77 g

13
Cable coaxial RG59, de 75 Ohms y 75% de malla de cobre sin estañar
Modelo: RG59U-305
Cable coaxial RG59, de 75 Ohms y 75% de malla de cobre sin estañar, útil para sistemas de
televisión abierta.
- 75% malla de cobre sin estañar
Color: negro
Peso: 34 grm
Empaque
Peso total: 34 g

14
Coxial RG-6
Cable coaxial RG6, de 75 Ohms y 60% de malla de cobre, útil para sistemas de televisión
abierta o de paga. Se vende por metro o en rollo de 305 m.
Caracteristicas
Cable coaxial compuesto por un conductor de alambre acero-cobre, aislado en polietileno
expandido (FOAM), blindaje cinta de Aluminio 100% y malla de aluminio, cubierta externa
PVC negro, autoextinguible, no propagante de llama y resistente a intemperie y rayos UV.
Existen distintas alternativas de blindajes en cuanto a densidad de malla de aluminio.
Conductor central de 1 polo calibre 18 AWG
Diámetro interior: 0,47 cm
Diámetro exterior: 0,7 cm
Impedancia: 75 Ohms
- Alambre con forro de aluminio y forro exterior color negro
Color: negro
Peso: 49 grm
Empaque
Peso total: 49 g
Cable coaxial RG6

15
Cable coaxial RG6, de 75 Ohms y 60% de malla de cobre
Modelo: RG6U-305
Cable coaxial RG6, de 75 Ohms y 60% de malla de cobre, útil para sistemas de televisión
abierta o de paga. Se vende por metro o en rollo de 305 m
- Diámetro interior: 0,47 cm
- Diámetro exterior: 0,7 cm
Color: negro
Peso: 49 grm
Empaque
Peso total: 49 g

16
Cable coaxial RG6, de 75 Ohms y 50% de malla de aluminio sin estañar
Modelo: RG6-305
Cable coaxial RG6, de 75 Ohms y 50% de malla de aluminio sin estañar, útil para sistemas de
televisión abierta o de paga. Se vende por metro o en rollo de 305 m.
- Diámetro interior: 0,457 cm
- Diámetro exterior: 0,614 cm
- 50% malla de aluminio sin estañar
Color: negro
Peso: 44 grm
Empaque
Peso total: 44 g

17
Cable coaxial RG6 con alambre de acero cobrizado
Modelo: RG6U/AA-500
Cable coaxial RG6 con alambre de acero cobrizado, 75 Ohms y 60% de malla de aluminio. Se
vende por metro o en rollo de 500 m.
- Alambre central de acero cobrizado calibre 18 AWG
- 60% de malla de aluminio
- Diámetro interior: 4,6 mm
Color: negro
Peso: 42 grm
Empaque
Peso total: 42 g

18
Conectores para coaxial
Conector macho tipo F PermaSeal-II™ para cable RG6
Modelo: 200-006
Conector macho (plug) tipo "F" para cable coaxial RG6, de compresión y sello permanente
(PermaSeal-II™), construido en latón troquelado, acabado platinado de alta calidad y
durabilidad
- Perdida por inserción aproximada de 0,1 dB hasta a 3 GHz
- Anillo interno de neopreno
- Baja distorsión
- Uso en exteriores
- Fabricado en latón troquelado
- Acabado platinado de alta calidad y durabilidad
Color: gris
Peso: 71.2 grm
Empaque
Peso total: 71.2 g
EAN: 7501483103033
Marca: Steren

19

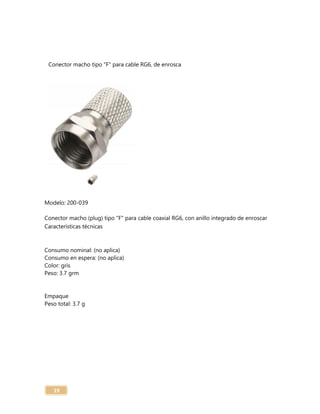

Conector macho tipo "F" para cable RG6, de enrosca
Modelo: 200-039
Conector macho (plug) tipo "F" para cable coaxial RG6, con anillo integrado de enroscar
Color: gris
Peso: 3.7 grm
Empaque
Peso total: 3.7 g

20
Conector macho tipo "F" para cable RG6, de latón, con anillo y gel de silicón para intemperie
Modelo: 200-038
Conector macho (plug) tipo "F" para cable coaxial RG6, de latón, con anillo y gel de silicón
para intemperie y tuerca reforzada.
Color: latón
Peso: 11.1 grm
Empaque
Peso total: 11.1 g

21
Conector macho tipo BNC de enroscar, para cables RG59 y RG62
Modelo: 200-142
Conector macho (plug) tipo BNC de enroscar, para cable coaxial RG59 y RG62
Color: gris
Peso: 1.8 grm
Empaque
Peso total: 1.8 g

22
Conectores BNC de presión
Conector macho tipo BNC de apretar, para cable RG59
Modelo: 200-143
Conector macho (plug) tipo BNC de apretar, para cable coaxial RG59.
Color: gris
Peso: 11.8 grm
Empaque
Peso total: 11.8 g

23
Conector macho tipo BNC de apretar para RG58A
Modelo: 200-147
Conector macho (plug) tipo BNC de apretar, para cable coaxial RG58A
Color: gris
Peso: 9.5 grm
Empaque
Peso total: 9.5 g

24
Conectores BNC para RG59
Conector macho tipo BNC de enroscar, para cables RG59 y RG62
Modelo: 200-142
Conector macho (plug) tipo BNC de enroscar, para cable coaxial RG59 y RG62
Color: gris
Peso: 1.8 grm
Empaque
Peso total: 1.8 g

25
Conectores BNC en T
Adaptador BNC en "T" de 1 macho a 2 hembras
Modelo: 200-155
Adaptador en "T", con un conector macho (plug) a 2 hembras tipo BNC.
Color: gris
Peso: 11.9 grm
Empaque
Peso total: 11.9 g

26
Conectores BNC para RG6
Conector macho BNC tipo PermaSeal-II™ para cable RG6
Modelo: 200-161
Conector macho (plug) BNC de compresión tipo PermaSeal-II™, para cable RG6. Cuenta con 6
anillos de colores (azul, amarillo, verde, rojo, blanco y negro), para identificar diferentes
conexiones
Color: azul,amarillo,verde,rojo,blanco,negro
Peso: 10 grm
Empaque
Peso total: 10 g

27
Herramientas cable coaxial
Pinza de compresión para conector PermaSeal I/II (TM)
Modelo: HER-003
Pinza metálica económica para instalar (ponchar) conectores impermeables tipo "F", de sello
permanente Perma Seal I y II (TM) o para cable coaxial RG59 y RG6. Su mango es en color
rojo.
Color: rojo
Peso: 278 grm
Empaque
Peso total: 278 g

28
Pinza de compresión para conector PermaSeal I/II (TM) profesional
Modelo: HER-001
Pinza metálica profesional para instalar (ponchar) conectores impermeables tipo "F", de sello
permanente PermaSeal I y II (TM) o para cable coaxial RG59 y RG6. Tiene un mecanismo de
matraca, que no se libera hasta completar el ciclo y mango en color rojo.
Color: rojo
Peso: 561 grm
Empaque
Peso total: 561 g

29
Ponchar Cable Coaxial
MATERIALES:
CABLE COAXIAL (MIN 1M)
PINZAS PELADORAS DE CABLE COAXIAL
2 CAMPANAS O CONECTORES
PINZAS PONCHADORAS DE CABLE COAXIAL
Colocar el cable coaxial dentro de las pinzas peladoras, a una distancia min de 3cm y cortar
1cm aproximado de la cubierta del cable con darle 2 o 3 vueltas.
Procedemos a doblar la maya conductora, acomodándola de tal manera que coincida con la
rosca de la campana.
En algunos casos el aislante no se corta con algunas pinzas, en ese caso cortar 1cm de
distancia del aislante para que quede solo el cable de cobre a la vista.
Insertar la campana, con el orificio pequeño debajo para que entre primero. enroscarla hasta
mas no poder esto también se puede facilitar con la ayuda de unas pinzas, el punto es que el
cable de cobre sobresalga un mínimo de la campana.

30
Finalmente utilizar las pinzas ponchadoras para cable coaxial, acomodar y presionar
fuertemente 2 veces para que quede.
Checar que este bien ponchado de tal manera que este bien sujeto el cable. y se repite el
procedimiento para el otro lado del cable.

31
Consejos de uso e instalacion
Recuerde que cada tipo de cable coaxial tiene un radio de curbatura asi que pro cure
untalarlo como se muestra en la imagen
No enrosque el cable ni lo estire puesto que el conector interior podria dañarse
En conexines ya se a en antenas u diferentes usos no deje suelto los cables
Utilize grapas o sinturones de seguridad para cables

32

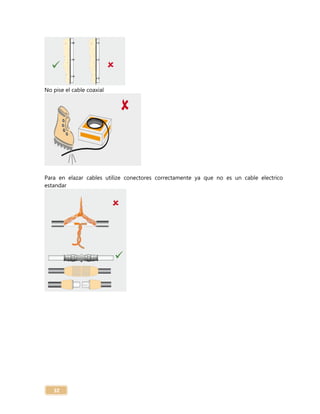

No pise el cable coaxial
Para en elazar cables utilize conectores correctamente ya que no es un cable electrico
estandar

33
Cable par trenzado
En 1985 El cable de par trenzado surge como una alternativa del cable coaxial. El par trenzado
es uno de los cables de pares compuestos por hilos normalmente de cobre, trenzados entre
sí.
Hay cables de 2, 4, 25 o 1oo hilos e incluso de más. El trenzado mantiene estable las
propiedades eléctricas a lo largo de toda la longitud del cable y reduce las interferencias
creadas por hilos adyacentes en los cables compuestos por varios pares.
Características de los cables de par trenzado:
Los conductores si de cobre obteniendo por procedimientos electrolitos y luego recocido.
El aislante, salvo en los antiguos cables que era de papel, es de polietileno de alta densidad.
El paso de pareado (longitud de la torsión) es diferente para reducir desequilibrio de
capacidad y por tanto la diafonía entre pares.
Los pares a su vez, se cablean entre si para formar capas concéntricas.
Estructura:
El cable está compuesto por un conductor interno que es de alambre electrolítico recocido,
de tipo circular, aislado por una capa de polietileno coloreado.
Debajo de la aislación coloreada existe otra capa de aislación también de polietileno, que
contiene en su composición una sustancia antioxidante para evitar la corrosión del cable. El
conducto solo tiene un diámetro de aproximadamente medio milímetro y más de aislación el
diámetro puede superar el milímetro.
Es importante aclarar que este tipo de cable no se maneja por unidades, sino por pares y
grupos de pare, paquetes conocidos como cable multipar. Todos los cables del multipar están
trenzados entre sí con el objeto de mejorar la resistencia de todo el grupo hacia diferentes
tipos de interferencia electromagnética externa. Por esta razón surge la necesidad de poder
definir colores para los mismos que permitan al final de cada grupo de cables conocer que
cable va con cual otro. Los colores del aislante están normalizados a fin de su manipulación
por grandes cantidades.
Para redes locales los colores estandarizados son Naranja/Blanco-Naranja; Verde/Blanco-
Verde; Blanco/Azul-Azul; Blanco/Marrón-Marrón.
Los cables una vez fabricados unitariamente y aislados; se trenzan de a pares de acuerdo al
color de cada uno de ellos; aun así, estos se vuelven a unir a otros formando estructuras
mayores: los pares se agrupan en subgrupos en súper unidades y las súper unidades se
agrupan en el denominado cable.

34
Tipos de cable de par trenzado
Cable de par trenzado apantallado (STP)
En este tipo de cable, cada par va recubierto por una malla conductora que actúa de pantalla
frente a interferencias y ruido eléctrico. Su impedancia es de 150 ohm. El nivel de protección
del
STP ante perturbaciones externas es mayor al ofrecido por UTP, sin embargo es más costoso
y requiere más instalación. La pantalla del STP, para que sea más eficaz, requiere una
configuración
de interconexión con tierra (dotada de continuidad hasta el terminal). Con este cable suelen
utilizarse conectores RJ-49. Es utilizado generalmente en las instalaciones de procesos de
datos por su capacidad y sus buenas características contra las radiaciones electromagnéticas,
pero el inconveniente es que es un cable robusto, caro y difícil de instalar.
Cable de par trenzado con pantalla global (FTP)
En este tipo, como en el UTP, sus pares no están apantallados pero sí dispone de una pantalla
global para mejorar su nivel de protección ante interferencias externas. Su impedancia
característica típica es de 120 ohms y sus propiedades de transmisión son más parecidas a las
del UTP. Además, puede utilizar conectores RJ-45. Tiene un precio intermedio entre el UTP y
STP.
Cable par trenzado no apantallado (UTP)
El cable par trenzado más simple y empleado, sin ningún tipo de pantalla adicional y con una
impedancia característica de 100 ohmios. El conector más frecuente con el UTP es el RJ-45,
aunque también pueden usarse RJ-11, DB-25, DB-11, etc., dependiendo del adaptador de red.
Es sin duda el que hasta ahora ha sido mejor aceptado, por su costo accesible y fácil
instalación. Sus dos alambres de cobre torcidos aislados con plástico PVC han demostrado un
buen desempeño en las aplicaciones actuales. Sin embargo, a altas velocidades puede
resultar vulnerable a las interferencias electromagnéticas del medio ambiente.
Categorías del cable UTP
Cada categoría especifica unas características eléctricas para el cable: atenuación, capacidad
de la línea e impedancia. Existen actualmente ocho categorías dentro del cable UTP:
• Categoría 1: Este tipo de cable está especialmente diseñado para redes telefónicas y
alcanzan como máximo velocidades de hasta 4 Mbps.
• Categoría 2: De características idénticas al cable de categoría 1.
• Categoría 3: Es utilizado en redes de ordenadores de hasta 16 Mbps. de velocidad y con un
ancho de banda de hasta 16 Mhz.
• Categoría 4: Está definido para redes de ordenadores tipo anillo como token ring con un
ancho de banda de hasta 20 Mhz y con una velocidad de 20 Mbps. En la actualidad existen
redes

35
que trabajan bajo esta arquitectura. En sí, este es un cable muy difícil de manipular por sus
características físicas, y de un alto costo económico. Por sus características de aislamiento
representa una opción viable para ambientes industriales.
• Categoría 5: Es un estándar dentro de las comunicaciones en redes LAN. Es capaz de
soportar comunicaciones de hasta 100 Mbps. con un ancho de banda de hasta 100 Mhz.
Debe tener el NEXT de 32 dB/304,8 mts. y una gama de atenuación de 67dB/ 304,8 mts. Este
tipo de cable es de ocho hilos, es decir cuatro pares trenzados. Hasta hace poco no existía un
cable de la línea
del UTP capaz de trabajar con alto rendimiento en ambientes industriales, tal y como si lo
podía hacer el Token Ring tipo 1 (STP), a menos que el mismo UTP se colocara dentro de
tuberías metálicas. En respuesta a esta necesidad surge el ScTP, que posee las mismas
características de protección contra el ruido que el STP (malla metálica y forro de aluminio), al
igual que sus conectores y módulos debidamente blindados. Este tipo de cable es de un
costo económico bastante bajo en comparación con el STP. La atenuación del cable de esta
categoría viene dado por esta tabla referida a una distancia estándar de 100 metros.
• Categoría 5e: Es una categoría 5 mejorada. Minimiza la atenuación y las interferencias. Esta
categoría no tiene estandarizadas las normas aunque si está diferenciada por los diferentes
organismos. La velocidad de transmisión es de 1000Mhz.
• Categoría 6: No está estandarizada aunque ya se está utilizando. Se definirán sus
características para un ancho de banda de 250 Mhz.
• Categoría 7: No está definida y mucho menos estandarizada. Se definirá para un ancho de
banda de 600 Mhz. El gran inconveniente de esta categoría es el tipo de conector
seleccionado,
que es un RJ-45 de 1 pin. En la siguiente tabla puede verse para las diferentes categorías,
teniendo en cuenta su ancho de banda, cual sería las distancias máximas recomendadas sin
sufrir atenuaciones que hagan variar la señal.

36

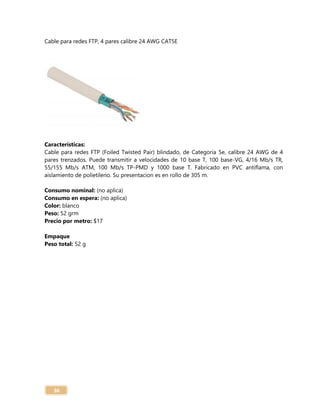

Cable para redes FTP, 4 pares calibre 24 AWG CAT5E
Características:
Cable para redes FTP (Foiled Twisted Pair) blindado, de Categoria 5e, calibre 24 AWG de 4
pares trenzados. Puede transmitir a velocidades de 10 base T, 100 base-VG, 4/16 Mb/s TR,
55/155 Mb/s ATM, 100 Mb/s TP-PMD y 1000 base T. Fabricado en PVC antiflama, con
aislamiento de polietileno. Su presentacion es en rollo de 305 m.
Color: blanco
Peso: 52 grm
Precio por metro: $17
Empaque
Peso total: 52 g

37
Cable UTP Categoría 5e, para redes, de color azul
Características:
Cable para redes UTP (Par trenzado sin blindar) de Categoría 5e, color azul, con 4 pares
calibre 23 AWG, útil para la transmisión de voz y datos a una velocidad de 1 Gbps (Giga bit
por segundo). Se vende por metro o en rollo de 305 m.
Antiflama
4 pares trenzados sin blindar calibre 23 AWG
Transmite hasta 1 Gbps
Para uso en interiores
Impedancia: 100 ± 15 Ohms
Capacitancia: 14 pF máxima
Frecuencia: 100 MHz
Color: azul
Peso: 30 grm
Empaque
Peso total: 30 g
$9

38
Cable UTP Categoría 5e, para redes, color azul
Características:
Diámetro exterior: 5 mm
Frecuencia: 100 MHz
Color: azul
Peso: 29 grm
Empaque
Peso total: 29 g
$9

39
Cable UTP Categoría 6, para redes, de color azul
Características:
Cable para redes UTP (Par trenzado sin blindar) de Categoría 6, color azul, con 4 pares calibre
24 AWG, útil para la transmisión de voz y datos a una velocidad de 1 Gbps (Giga bit por
segundo) con el doble de ancho de banda del cable Categoría 5 y 5e. Se vende por metro o
en rollo de 305 m.
Antiflama
Frecuencia: 250 MHz
Color: azul
Peso: 47 grm
Empaque
Peso total: 47 g
$17

40
Cable UTP Categoría 6, para redes, color azul
Características:
Cable para redes UTP (Par trenzado sin blindar) de Categoría 6, color azul, con 4 pares calibre
23 AWG, útil para la transmisión de voz y datos a una velocidad de 1 Gbps (Giga bit por
segundo). Se vende por metro o en rollo de 305 m.
Separador interno
Frecuencia: 250 MHz
Color: azulPeso: 47 grm
Empaque
Peso total: 47 g
$15

41

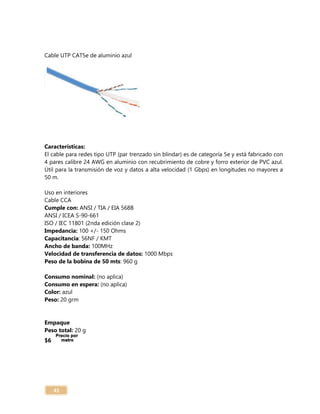

Cable UTP CAT5e de aluminio azul
Características:
El cable para redes tipo UTP (par trenzado sin blindar) es de categoría 5e y está fabricado con
4 pares calibre 24 AWG en aluminio con recubrimiento de cobre y forro exterior de PVC azul.
Útil para la transmisión de voz y datos a alta velocidad (1 Gbps) en longitudes no mayores a
50 m.
Uso en interiores
Cable CCA
Cumple con: ANSI / TIA / EIA 568B
ANSI / ICEA S-90-661
ISO / IEC 11801 (2nda edición clase 2)
Impedancia: 100 +/- 150 Ohms
Capacitancia: 56NF / KMT
Ancho de banda: 100MHz
Velocidad de transferencia de datos: 1000 Mbps
Peso de la bobina de 50 mts: 960 g
Color: azul
Peso: 20 grm
Empaque
Peso total: 20 g
$6

42
Cable UTP Categoría 5e, para redes, de color azul
Características:
Antiflama
Frecuencia: 100 MHz
Color: azul y gris
Peso: 30 grm
Empaque
Peso total: 30 g
$9

43
Conectores para par trenzado
Los conectores y jackd de uso común ara cable UTPC5 son los RJ-45. El conector es una pieza
de plástico trasparente donde se inserta el cale. El Jack es también de plástico, pero en este se
inserta el conector. Las siglas RJ significan Registro de Jack y el 45 especifica el esquema de
numeración de pins. El cable se inserta en el conector, este se conecta al Jack que puede estar
en la pared, e la tarjeta de red la computadora o en un concentrador.
Plug RJ45
Plug RJ45 de 8 contactos, para cable redondo
Características:
Conector macho (plug) de 8 contactos (RJ45) para Categoría 5e, con baño de oro de 50
micras para transmisión de datos hasta 1 Gbps, para cable redondo.
Color: transparente
Peso: 3.3 grm
Empaque
Peso total: 3.3 g
$6

44
Plug RJ45 de 8 contactos, para cable plano
Características:
Conector macho (plug) de 8 contactos (RJ45) para Categoría 5e, con baño de oro de 50
micras para transmisión de datos hasta 1 Gbps, para cable plano.
Color: transparente
Peso: 23 grm
Empaque
Peso total: 23 g
$5

45
Plug RJ45 de 8 contactos, para cable Categoría 6
Características:
Conector macho (plug) de 8 contactos (RJ45) para cable redondo en Categoría 6, con baño de
oro de 50 micras para transmisión de datos hasta 1 Gbps.
Color: transparente
Peso: 4.4 grm
Empaque
Peso total: 4.4 g
$8

46

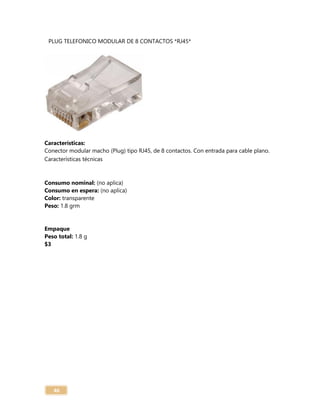

PLUG TELEFONICO MODULAR DE 8 CONTACTOS *RJ45*
Características:
Conector modular macho (Plug) tipo RJ45, de 8 contactos. Con entrada para cable plano.
Color: transparente
Peso: 1.8 grm
Empaque
Peso total: 1.8 g
$3

47
Plug telefónico modular RJ9, de 4 contactos, para auricular
Características:
Conector modular macho (plug) tipo RJ9 de 4 contactos, para auricular. Con entrada para
cable plano
Color: transparente
Peso: 1 grm
Empaque
Peso total: 1 g
$3

48
Plug telefónico modular de 6 contactos para RJ12
Características:
Conector modular macho (Plug) tipo RJ12, de 6 contactos. Con entrada para cable plano.
Color: transparente
Peso: 1 grm
Empaque
Peso total: 1 g
$3

49
Plug telefónico modular RJ11, de 4 contactos, para cable plano
Características:
Conector modular macho (plug) tipo RJ11 de 4 contactos. Con entrada para cable plano.
Color: transparente
Peso: 1 grm
Empaque
Peso total: 1 g
$3

50
Plug telefónico modular RJ11, de 4 contactos, para cable redondo
Características:
Conector modular macho (plug) tipo RJ11 de 4 contactos. Con entrada para cable redondo
Color: transparente
Peso: 9 grm
Empaque
Peso total: 9 g
$3

51
Herramientas par cable par trenzado
Pinza telefónica metálica profesional, para conectores RJ12 y RJ45
Pinza telefónica metálica profesional, con adaptador para corte y armado de conectores RJ12
(de 6 contactos) y RJ45 (de 8 contactos).
Color: rojo
Peso: 403.9 grm
Empaque
Peso total: 403.9 g
$340

52
Pinza telefónica metálica para RJ11 y RJ12
Pinza telefónica de metal para conectores de 4 y 6 contactos (RJ11 y RJ12), con navajas para
cortar y pelar el cable. Con mango de PVC.
Color: negro
Peso: 277.8 grm
Empaque
Peso total: 277.8 g
$199

53
Pinza para pelar cable Categoría 5 UTP, FTP y STP
Pinza para pelar cable Categoría 5 UTP, FTP y STP, con sistema circular para cortar el PVC del
cable. Está fabricada en plástico rígido color gris y tiene 3 cuchillas multicortes para cables de
tipo STP, UTP, multiconductor, POP, Duplex (SPT-1, SPT-2) y cable plano telefónico (2P / 4P /
6P / 8P).
Color: gris
Peso: 160.9 grm
Empaque
Peso total: 160.9 g
$140

54
Tipos de conexionado: Hub-a-Nodo y Nodo-a-Nodo
Los segmentos Ethernet construidos con cable UTP pueden ser de dos clases según su
utilización: el denominado cable recto y el cruzado. Las figuras 1 y 2 muestran los diagramas
de grimpaje para cada tipo (ambas figuras representan un solo cable con conectores RJ-45 en
cada extremo). Este cableado asegura en ambos casos que las líneas de Transmisión (Tx) de
un aparato se comunican con las líneas de Recepción (Rx) del otro aparato.
Cable recto (pin a pin)
Son los cables que conectan un concentrador con un nodo de red (Hub, Nodo); los hilos
están grimpados a conectores RJ-45 en ambos finales. Todos los pares de colores (como el
blanco/azul) están conectados en las mismas posiciones en ambos extremos. La razón es que
el hub realiza internamente el necesario cruce de señal.
A continuación se grafica la norma 568B y el orden de colores de sus pares de cables. Para
hacer en cable cruzado se utiliza otro orden conocido como la norma 568A. Una de las
normas se aplicará en una de las puntas del cable y la otra en la otra punta, no importa que
norma se conecte en cada computadora. Las dos
puntas se verán así:
Cable cruzado (cross-over)
Son cables que conectan dos concentradores o dos transceptores entre sí o incluso dos
tarjetas (Nodo-Nodo), cuya distancia no supere los 10 metros. El par 2 (pines 1 y 2) y el par 3
(pines 3 y 6) están cruzados (puede verse la diferente asignación a cada conector). Como
regla general, el cable cruzado se utiliza para conectar elementos del mismo tipo o similares,
por ejemplo, dos DTE ("Data Terminal Equipment") conectado a una LAN, dos concentradores

55
(Hubs), dos conmutadores (Switchs) o dos enrutadores (Routers). Deben tenerse en cuenta las
siguientes observaciones respecto al uso de uno y otro tipo de cable: a- El cable cruzado
("cross-over") solo debe ser utilizado cuando una PC es conectada directamente a otra PC, sin
que exista ningún elemento adicional (hubs, routers, etc.). En realidad, puesto que la mayoría
de las redes utilizan al menos un concentrador, el cable cruzado sólo se utiliza en
circunstancias excepcionales. Por ejemplo, realización de pruebas cuando se desea soslayar la
complejidad de la red y se conectan dos PCs directamente. b- Los dispositivos Ethernet no
pueden detectar un cable cruzado utilizado de forma inadecuada; este tipo de cables
encienden los LEDs de actividad en los adaptadores, concentradores y Switches.
La única forma de saber el tipo de cable (cruzado o recto) es mediante un polímetro o un
instrumento de medida adecuado.
Montaje de un cableado de par trenzado para una red
Para el montaje de un cableado debe tenerse en cuenta que tipo de red va a montarse. Para
montarlo son necesarios los siguientes elementos: una roseta, dos conectores RJ-45, un cable
(para este caso un cable de par trenzado), una crimpadora y un tester. Para comenzar debe
cortarse el cable a la medida exacta con la crimpadora, dejando los cables a una distancia que
no sobresalga del conector, ordenar los cables dependiendo del tipo de montaje (cruzado o
paralelo). Una vez ordenados, los cables ingresan por el conector RJ-45. Utilizando la
crimpadora, se fijan los cables al conector. Al otro extremo del cable puede montarse otro
conector RJ-45 o una roseta, que se conecta de una forma similar, utilizando los colores tal
como vienen indicados en la etiqueta o gráfico impreso en ella. Para saber si se llevó a cabo el
conexionado de manera correcta se utiliza el tester.

56
Ponchar un cable par trenzado.
Cable Utp
Conectores Rj45
Ponchadora
Pinza de corte
Cable cruzado:
Cable cruzado se hace combinando las los normas Norma A y Norma
B (americana)(europea), en palabras tecnicas 568-A Y 568-B
Cable Directo:
El cable directo se realiza con una sola norma bien sea la A o la B
El cable cruzado se utiliza para conectar dos dispositivos iguales (dos Computadoras) y
el cable directo se utiliza para conectar dos dispositivos distintos y utilizan diferentes normas.
Norma A (568-A)

57
Norma B (568-B)
1.tomar la punta del cable utp y pelarlo hasta que quede de la forma adecuada para trabajar,
2. Ubicamos los colores del cable de acuerdo a la norma que se desea trabajar y con la pinza
de corte cortamos nuestro cable.

58
3. después a ingresar el cable al Rj45 procurar que la punta de los cables queden adentro del
conector de lo contrario el cable no nos servirá.
4. Finalmente Ponchamos el cable

59
Cable fibra óptica
Los cables de fibra óptica comienzan cuan do un físico irlandés descubre que la luz puede
viajar por el agua curveándose por una reflexión interna, pero en 1956 uno de los primeros
usos de la fibra fue para proporcionar imágenes en una endoscopia y la primera transmisión
se hizo en abril de 1977 esta hera una transmisión telefónica.
El uso de la fibra óptica es muy variado se emplea desde comunicaciones digitales pasando
por sensores y terminando para uso decorativo.
Para las comunicaciones la fibra se emplea como medio de transmisión por las redes de
telecomunicaciones ya que son agrupadas comando cables, para uso en sensores la fibra
óptica es empleada para medir tención, temperatura, precio pues su tamaño y la característica
que tiene de no llevar corriente eléctrica leda cierta ventaja y en decoración las fibras son muy
utilizadas en campos de iluminación
Existen 2 Tipos de fibra óptica: monomodo, multimodo
La fibra óptica monomodo:
Es la que nos ofrece una mayor capacidad de transmisión de información, pero tiene una
manera muy compleja de instalar ya que solo se transmiten rayos de luz que siguen el mismo
eje de la fibra de allí recibe el nombre de monomodo una manera de transmicion.
La fibra óptica multimodo:
Este tipo de fibra nos ofrece meas caminos donde puede circular la luz pero tenemos una
menor capacidad de transmisión por lo que es utilizado en instalaciones de corta distancia
todo esto nos lleva a que su conexión se mas fácil.

60
Recubrimiento de polietileno exterior, interno y tubos de protección:
La cubierta del cable lo protege de los materiales externos tales como agua, calor o rayos UV,
así como también de materiales químicos etc. Está cubierta esta echa de Polietileno (PE)
material idóneo para uso exterior con una coloración en negro que lo protege de los rayos
solares. Así como también los tubos de protección proporcionan mucho más seguridad a alas
fibras de cristal.
Hilos de polietileno:
Tienen la función de proteger y brindar un límite de flexibilidad y sirven para apoyo en el
pelado del cable
Fibra óptica:
Para uso profesional suelen estar echas de cristal pero existen otras para distintos usos que
son de plastico

61
La fibra óptica es un medio de transmisión en redes de telecomunicaciones. Ya que tiene la
característica de proveer un gran ancho de banda y una baja atenuación en largas distancias,
en ella pueden ser transmitidos varios canales simultáneamente esto en la fibra óptica es muy
variada por lo que es difícil encontrar soluciones en la utilización de la fibra, por es que en las
si fuente parte de la fibra óptica veremos las características, especificaciones técnicas, precios
etc. Sobre el cable de fibra óptica.
Cable de Fibra Optica OFNR
Es un cable usado para transmisiones cortas
Tipo de fibra: 62.5/125 µm (850/1300 nm)
Atenuación Máxima (dB/Km.) 3.75/1.5 3.5/1.5 1.0/0.75
Atenuación Típica (dB/Km.) 3.0/1.0 3.0/1.0 0.5/0.4
Distancia para Ehternet Serial 10 Gigabit (m) 26/- 300/- 10000/40000
Certificados y clasificaciones
Resistencia a la Flama
6. Especifique la Longitud del jumper
01 = 1 Metro
99= 99 Metros
Precio por metro: $30.00

62
Fibra Óptica Planta externa Armada Loose Buffer
Tipo de fibra 62.5/125μm 850/1300nm Sm 1310/1550nm
Atenuación máxima (dB/km) 3.5/1.0 3.5/1.5 0.5/0.4
Atenuación típica (dB/km) 3.0/1.0 3.0/1.0 0.4/0.3
Ancho de banda mínima (LED MHz/km) 200/500 500/500 -/-
Ancho de banda modal efectivo mínimo (VCSEL MHz/km)
Radio mínimo de curvatura sin carga 10x diámetro exterior con carga 20x diámetro exterior
Precio por metro: $70.00

63
Conectores
Como cualquier cable necesitamos terminales o conectores, y ya que la fibra óptica es
especial los conectores también lo son y están conformados de la siguiente manera
Cuerpo: sirve para dar fijación mecánica del cable al conector
Furrele: sirve en su ubicación para que la fibra sea guiada en su interior y su fijación
Boot: parte final que le da flexibilidad a la fibra para que no se rompa.
Tapón: para evitar suciedad en la fibra.
Strainght tip (ST)
Conector más popular para redes multimodo. Es un conector con furrele cilíndrico el cual
puede ser de metal, cerámico o plástico
Diámetro 2.5mm
Atenuación 0.5 dB
Suscriber conector (SC)
Es el conector especificado por las normas de la EIA/TIA 568 es un conector de precisión
disponibles para configuraciones simplex o dúplex
Diámetro 2.5 mm

64
FC
Un conector muy popular para cables monomodo en los últimos años utilizados por
compañías telefónicas
Diámetro 3.00mm
Lucent technologies (LC)
Es un conector desarrollado por lucent con formato RJ45 tiene polarización. Existen en
versiones simplex y dúplex

65
Herramientas para fibra óptica
Peladora
Pela fibra óptica de cristal de 125 micronos con aislamiento de 250 micronos sin dejar las
mellas y rozaduras
 Material: S50C
 HRC: 48±2
 OAL: 148 mm
 Empaquetamiento individual : blister card

66
Cortadora fibra óptica
Especificaciones cortadora de fibra modelo: KL21
 Diámetro de la capa externa: 0.25mm ~ 0.9mm
 El tipo de fibra: la fibra de un solo tubo y de fibra de cinta (intercambiable)
 Longitud de corte: 5 º ~ 30 mm
 Angulo de corte: 0,5 º
 Vida de la hoja: 0,5 º -12000 veses
 Modalidad: Semi-automática
 Dimensiones: 58mm (W) x55mm (D) x48mm (H)
 Peso: 260g

67
Lijas
Lija de diamante para terminación manual de hilos de fibra óptica
Esta lija es para la pulitura manual de hilos de fibra optica para uso en telecomunicaciones
tipo Multimodo o Monomodo con las siguientes: medidas 62,5/125 - 50/125 - 9/125
micrones.
Es compatible con todo tipo de conectores con ferules de zirconia, poliamida, polietileno,
cerámica, etc lo que le da una terminación de mayor calidad y menor atenuacion al hilo de
fibra óptica, hay otros tipos de lijas de oxido de aluminio, que también están disponibles

68
Empalmadora
Empalmadora de fibra óptica Jilong KL-300 – Particularidades
 Tecnología perfeccionada de alineación de las fibras por el corazón
 Dimensiones compactas, peso liviano
 Posibilidad de girar la pantalla a 180 grados
 Nivel bajo de las pérdidas durante la soldadura
 Trabajo completamente automatizado
 Visualización simultánea por los ejes X y Y
 Ajuste automático de la potencia del arco
 Iluminación adicional trabajar en los lugares oscuros
 Interfaces USB y VGA
 Actualización del software por vía de la interface USB.

69
Antenas
Dispositivo que sirve para transmitir y recibir ondas de radio. Convierte la onda guiada por la
línea de transmisión (el cable o guía de onda) en ondas electromagnéticas que se pueden
transmitir por el espacio libre.
Asimismo, dependiendo de su forma y orientación, pueden captar diferentes frecuencias, así
como niveles de intensidad.
 Generalidades
o Convierte los datos en ondas EM (Electro Magneticas)
o Posiblemente: El dispositivo más importante en la red
o Tipos: Omnidireccionales y Direccionales
 Ganancias y perdidas
o Se utiliza la unidad dB, definida como 10log(G)
o 0dB = No ganancia ni perdida
o +3dB Doble de ganancia
o +10dB = Diez veces más ganancia
Ancho de Banda de la Antena
El ancho de banda de la antena se define como el rango de frecuencias sobre las cuales la
operación de la antena es "satisfactoria". Esto, por lo general se toma entre los puntos de
media potencia, pero a veces se refiere a las variaciones en la resistencia de entrada de la
antena.
Cada subconjunto o banda de frecuencias dentro del espectro electromagnético tiene
propiedades únicas que son el resultado de cambios en la longitud de onda.
Tipos de Antenas
El tipo de la antena determina su patrón de radiación puede ser omnidireccional, bidireccional
o unidireccional.
 Las antenas Omnidireccionales: son buenas para cubrir áreas grandes, la cual la
radiación trata de ser pareja para todos lados es decir cubre 360º .
 Las antenas Direccionales: son las mejores en una conexión Punto-a-Punto,
acoplamientos entre los edificios, o para los Clientes de una antena omnidireccional.

70
Antena Omnidireccional
Monopolo Vertical
Dipolo
Antenas Direccionales
Yagi
Es una antena constituida de un solo brazo rectilíneo
irradiante en posición vertical. Podemos ver una
antena vertical con Ganancias de 3 dBi hasta 17 dBi.
 El uso en VHF es principalmente para las
aplicaciones de radio móvil en vehículos.
 En Monopolos de ¼ de onda: la resistencia de
la antena es de 36 ohmios
 Usada en frecuencias arriba de 2MHz
 Ganancia baja: 2.2 dBi
 Angulo de radiación ancho
 En el espacio ideal, la impedancia del
dipolo simple es de 73 Ohm.
Antena constituida por varios elementos paralelos y
coplanarios, directores, activos y reflectores.
 Utilizada ampliamente en la recepción de señales
televisivas, comúnmente en frecuencias de 30Mhz y
3Ghz, (canal 2 al canal 6 de 50MHz a 86 MHz).
 Ganancia elevada: 8-15 dBi
 Para el servicio 802.11 pueden tener ganancias entre el
dBi 12 y 18. Manejan una impedancia de 50 a 75 Ohms
 Desventajas: Direccionarlas en la posición correcta no
son tan difícil como una antena parabólica, pero aun
así puede llegar a ser difícil.

71
Parabólica
Infrarrojo
Panel o 'Patch Antenna'
Antena provista de un reflector metálico, de
forma parabólica, esférica o de bocina, que
limita las radiaciones a un cierto espacio,
concentrando la potencia de las ondas.
 Se utiliza especialmente para la
transmisión y recepción vía satélite.
 Ganancia alta: 12-25 dBi
 Directividad alta
 Ángulo de radiación bajo
Los enlaces infrarrojos se encuentran
limitados por el espacio y los obstáculos.
El hecho de que la longitud de onda de
los rayos infrarrojos sea tan pequeña
(850-900 nm), hace que no pueda
propagarse de la misma forma en que lo
hacen las señales de radio.
 Panel o parche metálico radiante sobre un
plano de tierra metálico.
 Normalmente planas, en encapsulado de PVC.
 Ganancia media-elevada: 5-20 dBi
 Directividad moderada
 Ángulo de radiación medio

72
Helicoidal (modo axial)
Microondas terrestres
Microondas por satélite
 Panel o parche metálico radiante sobre un
plano de tierra metálico.
 Normalmente planas, en encapsulado de PVC.
 Ganancia media-elevada: 5-20 dBi
 Directividad moderada
 Ángulo de radiación medio
 Microondas: rango de frecuencias comprendido
entre 2 GHz y 40 GHz
 Son altamente direccionales
o Requieren antenas parabólicas en la
recepción
 Las antenas han de estar muy altas para evitar
obstáculos
 Constituyen una alternativa al cable coaxial y a la
fibra óptica para comunicaciones a larga distancia
 Otras aplicaciones
o Transmisión de televisión y voz
 Se usa un rango de frecuencias entre
1GHz a 50 Ghz.
 Los satélites
o Reciben una señal terrestre
o La señal es amplificada o repetida
o Envían la señal a uno o varios
receptores terrestres
 Los satélites han de tener órbita
geoestacionaria
o A una distancia de 35,784 km
 Se producen retardos en las
comunicaciones
 Aplicaciones
o Televisión, telefonía a larga
distancia, redes privadas

73
Decibelio
El decibelio es una unidad logarítmica, adimensional y matemáticamente escalar. Es la décima
parte de un belio (símbolo B), que es el logaritmo de la relación entre la magnitud de interés
y la de referencia, pero no se utiliza por ser demasiado grande en la práctica, y por eso se
utiliza el decibelio. El belio recibió este nombre en honor de Alexander Graham Bell.
Un belio equivale a 10 decibelios y representa un aumento de potencia de 10 veces sobre la
magnitud de referencia. Cero belios es el valor de la magnitud de referencia. Así, dos belios
representan un aumento de cien veces en la potencia, 3 belios equivalen a un aumento de mil
veces y así sucesivamente.
 dBc: Nivel relativo entre una señal portadora (carrier) y alguno de sus armónicos.
 dBi: Decibelios medidos con respecto a una antena isotrópica.
 dBd: Decibelios medidos con respecto a una antena dipolo. Está 2,15 dB por encima del
radiador isotrópico.

74
Conclusiones
Como hemos observado en el trabajo se presentaron los medios de transmisión en
telecomunicación ya sean guiados o no guiados si hablamos solo de cables los cables tiene
distintas características que los hace únicos y diferente de los suyos para cada característica
tiene un rendimiento mejor que los demás y se puede desempeñar trabajos de distinta
magnitud los cables no solo puede ser utilizados para un objetivo en específico sino para
distintos objetivos pero distintas desventajas es por eso que se normaliza con estándares para
su distribución así como los cables son especiales así también tiene sus termínalas o
conectores especiales y se pueden ver en el trabajo los conectores para cada tipo de cable
ahora es más fácil elegir y distinguir cables conectores y herramientas para cada tipo cables
pero como no solo cables se presentó también las antenas tienen las siguientes característica
son medios de trasmisión no guiados (no necesitan cables) son receptoras y emisoras, el
medio en el que viaja la información son el aire y el vacío, son medios en el que la
información viaja a grandes distancias, la señal de las antenas tiene más alcance, producen
ondas electromagnéticas para trasmitir información, para cada tipo de información existe un
tipo de antena una posición y distinta frecuencia que produce cada una, emiten
radiofrecuencias, microondas e infrarrojos la única desventaja de estos medios es que su
instalación puede ser muy costosa y complicada.
Como hemos observado en los cables no solo existen un solo tipo o una solo función pues
cada característica que los hace diferente a los demás cables tiene una función en específica
en la implantación

75
Anexos
Código de colores para cable par trenzado
Espectro electromagnético

Cables de telecomunicaciones

Más contenido relacionado

La actualidad más candente

Similar a Cables de telecomunicaciones

Cables de telecomunicaciones
