El documento describe los principales medios de transmisión utilizados en las redes de computadoras, incluyendo cable de par trenzado, cable coaxial, fibras ópticas, transmisión por trayectoria óptica y comunicación por satélite. Explica brevemente cómo funciona cada uno y sus ventajas e inconvenientes.

1. MEDIOS DE TRANSMISIÓN EN LAS REDES DE COMPUTADORAS Sindy Carolina Luna Cerón

2. AUTORA TUTOR Sindy Carolina Luna Cerón Lic.Nelsón Oswaldo Lopez Chavez licenciatura en Mercadotecnia y publicidad Informática

3. ESTRUCTURA DE UNA RED DE COMPUTADORAS Computadoras Modems Medios de Transmisión (También pueden ser tarjetas de red)‏

4. Fibras ópticas Transmisión por trayectoria óptica Comunicación por satélite coaxial trenzado Par Cable MEDIOS DE TRANSMISIÓN

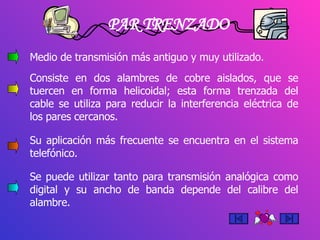

5. PAR TRENZADO Medio de transmisión más antiguo y muy utilizado. Consiste en dos alambres de cobre aislados, que se tuercen en forma helicoidal; esta forma trenzada del cable se utiliza para reducir la interferencia eléctrica de los pares cercanos. Su aplicación más frecuente se encuentra en el sistema telefónico. Se puede utilizar tanto para transmisión analógica como digital y su ancho de banda depende del calibre del alambre.

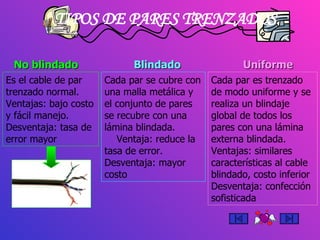

6. TIPOS DE PARES TRENZADOS No blindado Blindado Uniforme Es el cable de par trenzado normal. Ventajas: bajo costo y fácil manejo. Desventaja: tasa de error mayor Cada par se cubre con una malla metálica y el conjunto de pares se recubre con una lámina blindada. Ventaja: reduce la tasa de error. Desventaja: mayor costo Cada par es trenzado de modo uniforme y se realiza un blindaje global de todos los pares con una lámina externa blindada. Ventajas: similares características al cable blindado, costo inferior Desventaja: confección sofisticada

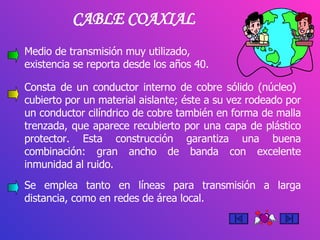

7. Medio de transmisión muy utilizado, cuya existencia se reporta desde los años 40. CABLE COAXIAL Consta de un conductor interno de cobre sólido (núcleo) cubierto por un material aislante; éste a su vez rodeado por un conductor cilíndrico de cobre también en forma de malla trenzada, que aparece recubierto por una capa de plástico protector. Esta construcción garantiza una buena combinación: gran ancho de banda con excelente inmunidad al ruido. Se emplea tanto en líneas para transmisión a larga distancia, como en redes de área local.

8. ESQUEMA DEL CABLE COAXIAL VENTAJA DESVENTAJA Alta capacidad de transmisión y resistencia a las interferencias Grosor que limita su empleo en pequeños conductos eléctricos y en ángulos muy agudos

9. CABLES Y CONEXIONES Tipos de cable coaxial De banda base De banda ancha 50 ohmios 75 ohmios Transmisión digital Transmisión analógica Tipos de conexión entre computadoras con cable coaxial Con unión T Vampiro Hay que cortar el cable y esto trae falsos contactos, pero es más fácil de instalar Hay que perforar con gran precisión el cable hasta el conector central, por lo que la conexión se hace más difícil,pero es más segura la transmisión

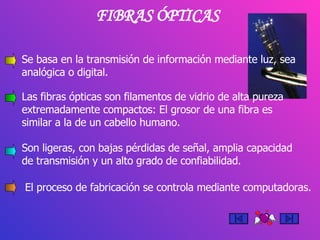

10. FIBRAS ÓPTICAS Se basa en la transmisión de información mediante luz, sea analógica o digital. Las fibras ópticas son filamentos de vidrio de alta pureza extremadamente compactos: El grosor de una fibra es similar a la de un cabello humano. Son ligeras, con bajas pérdidas de señal, amplia capacidad de transmisión y un alto grado de confiabilidad. El proceso de fabricación se controla mediante computadoras.

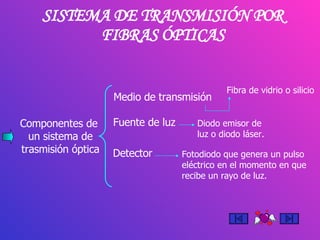

11. SISTEMA DE TRANSMISIÓN POR FIBRAS ÓPTICAS Componentes de un sistema de trasmisión óptica Medio de transmisión Fuente de luz Detector Fibra de vidrio o silicio Diodo emisor de luz o diodo láser. Fotodiodo que genera un pulso eléctrico en el momento en que recibe un rayo de luz.

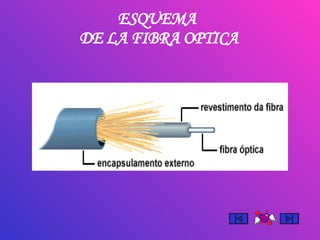

12. ESQUEMA DE LA FIBRA OPTICA

13. CLASIFICACIÓN DE LA FIBRA ÓPTICA UNIMODO MULTIMODO Modo : Cada uno de los caminos diferentes que siguen los rayos de luz al rebotar en la superficie interna del revestimiento de la fibra cuando viajan a través de ella. Presuponen la existencia de unos 1000 modos diferentes. Son más baratas y los transmisores más sencillos de diseñar. Se usan en distancias cortas. Sólo hay un camino para la luz. Su empleo es más costoso. Se pueden alcanzar grandes distancias y altas velocidades de transmisión de datos.

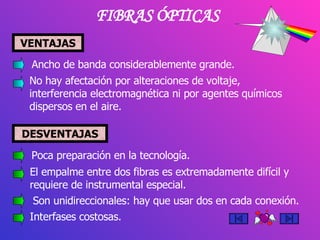

14. FIBRAS ÓPTICAS VENTAJAS Ancho de banda considerablemente grande. No hay afectación por alteraciones de voltaje, interferencia electromagnética ni por agentes químicos dispersos en el aire. Poca preparación en la tecnología. El empalme entre dos fibras es extremadamente difícil y requiere de instrumental especial. Son unidireccionales: hay que usar dos en cada conexión. Interfases costosas. DESVENTAJAS

15. La comunicación por radio a frecuencias de microondas se emplea mucho como alternativa al cable coaxial para la comunicación a larga distancia. Este sistema es muy utilizado en las transmisiones telefónicas y de vídeo. TRANSMISIÓN POR TRAYECTORIA ÓPTICA La transmisión de información se realiza a través del aire. Incluye el uso de diversas técnicas: rayos infrarrojos, láser, microondas o radio. La comunicación utilizando transmisores y receptores láser o infrarrojos es digital y con alto nivel de inmunidad a interferencias: solo la lluvia y la neblina pueden incidir negativamente en la transmisión.

16. El sistema de comunicación mediante satélite está equipado por múltiples antenas y transmisores-receptores. COMUNICACIÓN POR SATÉLITE Cada dispositivo transmisor-receptor funciona de la siguiente manera: escucha una parte del espectro, amplifica la señal de entrada y la retransmite a otra frecuencia para evitar los efectos de interferencia. Esta forma de comunicación posibilita la transmisión a altísimas velocidades (puede llegar a ser 1000 veces superior a los 1544 Mbps).

17. SPUTNIK: primer satélite artificial pasivo lanzado por la antigua URSS en octubre de 1957. INICIOS DE LA COMUNICACIÓN SATELITAL COURIER: primer satélite repetidor totalmente activo, lanzado por el Departamento de Defensa de los E.U. en octubre de 1960. SYNCOM 3: primer satélite de órbita geostacionaria, lanzado por la NASA en febrero de 1963 desde los E.U. INTELSAT I: primer satélite internacional de órbita geosíncrona, lanzado por el consorcio internacional INTELSAT desde los E.U. en 1965.

18. Geo (Geosyncronous Earth Orbit): giran en órbitas situadas a más de 35.000 Km de la Tierra. GRUPOS DE SATELITES EN USO Meo (Medium Earth Orbit): ubicados a cerca de 10.000 Km de la Tierra. Leo (Low Earth Orbit): giran en órbitas de baja altura con respecto a la Tierra, que oscilan alrededor de las 500 millas de altura.

19. TENDENCIAS Es posible que en el futuro los ingenieros se refieran al siglo veinte como la "Edad del cobre". En esta época tan conectada, este metal está presente de forma discreta en casi todos los cables: electricidad, redes de computadoras, teléfono, televisión y equipos electrónicos de todo tipo. Sin embargo los datos piden a gritos su sustitución. Es el momento de la fibra óptica. La visión de futuro apunta al establecimiento de redes totalmente ópticas que resultan más económicas, más dinámicas y en las cuales las señales de luz no tendrán que convertirse a impulsos eléctricos.

20. REFLEXIONES FINALES El funcionamiento del sistema cableado se debe tener en cuenta no sólo ante prerrogativas actuales sino también al anticipar necesidades futuras. Esto permitirá la migración a aplicaciones de redes más rápidas sin necesidad de incurrir en costosas actualizaciones. Cada tipo de cable tiene sus ventajas e inconvenientes, no existe un tipo ideal. La elección de uno respecto a otro depende del ancho de banda necesario, las distancias existentes y el costo del medio.
