El documento describe los diferentes tipos de cable UTP (par trenzado no blindado) categorizados según su ancho de banda, así como sus aplicaciones principales en redes Ethernet. Explica que el cable UTP se normaliza según las normas TIA/EIA-568-B e ISO/IEC 11801 y se utiliza comúnmente para redes LAN debido a su bajo costo y facilidad de instalación. También menciona cables similares como el STP (par trenzado blindado) y FTP (par trenzado con blindaje global) que ofrecen mayor

1. Diana Marcela Hernández Katherine Bernal Katherine Restrepo 11-1

2. CABLE UTP Unshielded twisted pair o UTP (en español "par trenzado no blindado") es un tipo de cable de par trenzado que no se encuentra blindado y que se utiliza principalmente para comunicaciones. Se encuentra normalizado de acuerdo a la norma estadounidense TIA/EIA-568-B y a la internacional ISO/IEC 11801.

3. CATEGORIAS: 1. Ancho de banda: 0,4. * Líneas telefónicas y moden de banda ancha. * No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas modernos. 2. Ancho de banda: ¿? * Cable para conexión de antiguos terminales como el IBM 3270. * No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas modernos.

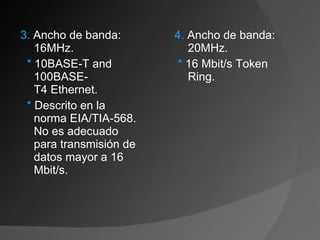

4. 3. Ancho de banda: 16MHz. * 10BASE-T and 100BASE-T4 Ethernet. * Descrito en la norma EIA/TIA-568. No es adecuado para transmisión de datos mayor a 16 Mbit/s. 4. Ancho de banda: 20MHz. * 16 Mbit/s Token Ring.

5. 5. Ancho de banda: 100MHz. * 100BASE-TX y 1000BASE-T Ethernet 5e. Ancho de banda: 100MHz. * 100BASE-TX y 1000BASE-T Ethernet. * Mejora del cable de Categoría 5. En la práctica es como la categoría anterior pero con mejores normas de prueba. Es adecuado para Gigabyte Ethernet

6. 6. Ancho de banda: 250MHz. * 1000BASE-T Ethernet. * Cable más comúnmente instalado en Finlandia según la norma SFS-EN 50173-1. 6e. Ancho de banda: 250MHz (500MHz según otras fuentes) * 10GBASE-T Ethernet (en desarrollo). * No es estandarizado. Lleva el sello del fabricante.

7. 7. Ancho de banda: 600MHz. * En desarrollo. Aún sin aplicaciones. * Cable U/FTP (sin blindaje) de 4 pares. 7ª. Ancho de banda: 1200MHz. * Para servicios de telefonía, Televisión por cable y Ethernet 1000BASE-T en el mismo cable. * Cable S/FTP (pares blindados, cable blindado trenzado) de 4 pares. Norma en desarrollo.

8. 8. Ancho de banda: 1200MHz. * Norma en desarrollo. Aún sin aplicaciones. * Cable S/FTP (pares blindados, cable blindado trenzado) de 4 pares.

9. QUE ES BASE T: Es una variedad del protocolo de red Ethernet recogido en la revisión IEEE 802.3i en 1990 que define la conexión mediante cable de par trenzado. Utilizada para cortas distancias debido a su bajo costo. Cada cable de par trenzado consta de 4 parejas de cables. En cada pareja van trenzados entre sí un cable de color y un cable blanco marcado con el mismo color. Los colores que se usan habitualmente son el naranja, el verde, el azul y el marrón. Este cable es capaz de transmitir a 10Mbps.

10. Las redes LAN son más comunes hoy en día. Mediante este sistema se palian los conocidos defectos de las redes 10Base2 y 10Base5, entre ellos, la mala detección de derivaciones no deseadas, de rupturas y de conectores flojos. Una de las principales desventajas es la instalación conectada mediante hubs lo que puede resultar cara y complicarse bastante para grandes redes. Sin embargo, una de las grandes ventajas es la posibilidad de conectar nuevos componentes a la red mientras es usada por otros equipos sin tener que reiniciarla.

11. CABLES SIMILARES AL UTP Shielded twisted pair: o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje.

12. Foiled twisted pair: o par trenzado con blindaje global: son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios.
