El documento describe los diferentes tipos de cable UTP, incluyendo las categorías más comunes del 1 al 7. Cada categoría tiene un ancho de banda y velocidad de transmisión de datos diferente, siendo la categoría 5 capaz de soportar hasta 100 Mbps. El cable UTP se utiliza comúnmente en redes de área local debido a su bajo costo y facilidad de uso.

1. Nicolás David Gutiérrez RendónJonathan Ortiz GarcíaValentina Sánchez RíosCable UTP

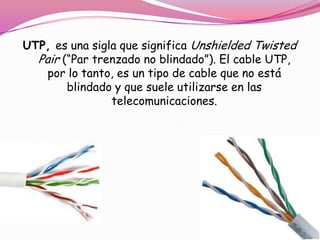

2. UTP, es una sigla que significa UnshieldedTwistedPair (“Par trenzado no blindado”). El cable UTP, por lo tanto, es un tipo de cable que no está blindado y que suele utilizarse en las telecomunicaciones.

3. Dentro Del Cableado Estructurado Las Categorías Más Comunes Son:UTP Categoría 1UTP Categoría 2UTP Categoría 3UTP Categoría 4UTP Categoría 5UTP Categoría 5eUTP Categoría 6UTP Categoría 7

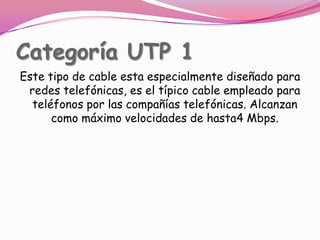

4. Categoría UTP 1Este tipo de cable esta especialmente diseñado para redes telefónicas, es el típico cable empleado para teléfonos por las compañías telefónicas. Alcanzan como máximo velocidades de hasta4 Mbps.

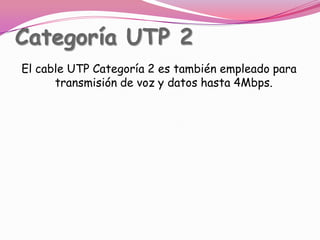

5. Categoría UTP 2El cable UTP Categoría 2 es también empleado para transmisión de voz y datos hasta 4Mbps.

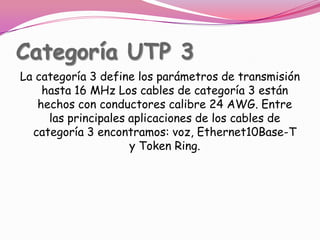

6. Categoría UTP 3La categoría 3 define los parámetros de transmisión hasta 16 MHz Los cables de categoría 3 están hechos con conductores calibre 24 AWG. Entre las principales aplicaciones de los cables de categoría 3 encontramos: voz, Ethernet10Base-T y Token Ring.

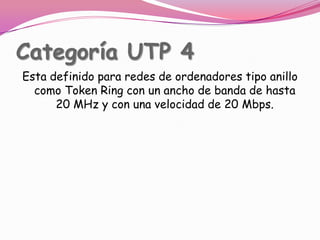

7. Categoría UTP 4Esta definido para redes de ordenadores tipo anillo como Token Ring con un ancho de banda de hasta 20 MHz y con una velocidad de 20 Mbps.

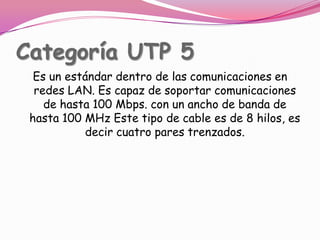

8. Categoría UTP 5Es un estándar dentro de las comunicaciones en redes LAN. Es capaz de soportar comunicaciones de hasta 100 Mbps. con un ancho de banda de hasta 100 MHz Este tipo de cable es de 8 hilos, es decir cuatro pares trenzados.

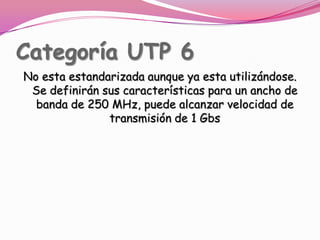

9. Categoría UTP 6No esta estandarizada aunque ya esta utilizándose. Se definirán sus características para un ancho de banda de 250 MHz, puede alcanzar velocidad de transmisión de 1 Gbs

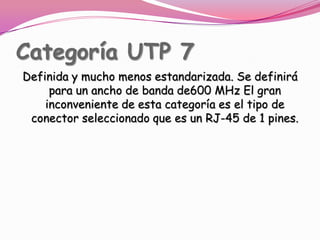

10. Categoría UTP 7Definida y mucho menos estandarizada. Se definirá para un ancho de banda de600 MHz El gran inconveniente de esta categoría es el tipo de conector seleccionado que es un RJ-45 de 1 pines.

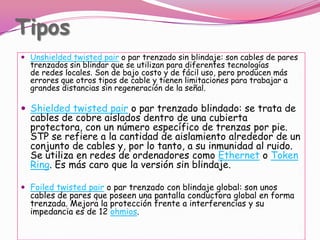

11. TiposUnshieldedtwistedpair o par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.Shieldedtwistedpair o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje.Foiledtwistedpair o par trenzado con blindaje global: son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios.
