1. Cableado Estructurado

2. Definición
Es el medio físico a través del cual se
interconectan dispositivos de
tecnologías de información para
formar una red, y el concepto
estructurado lo definen los siguientes
puntos:

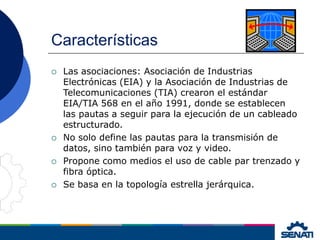

3. Características
 Las asociaciones: Asociación de Industrias
Electrónicas (EIA) y la Asociación de Industrias de
Telecomunicaciones (TIA) crearon el estándar
EIA/TIA 568 en el año 1991, donde se establecen
las pautas a seguir para la ejecución de un cableado
estructurado.
 No solo define las pautas para la transmisión de
datos, sino también para voz y video.
 Propone como medios el uso de cable par trenzado y
fibra óptica.
 Se basa en la topología estrella jerárquica.

4. Estándares

5. Alcance de la Norma 568A

6. Partes del Cableado Estructurado
 Área de trabajo: Es el lugar donde se encuentra el personal
trabajando con las computadoras, impresoras, etc. En este
lugar se instalan los servicios (nodos de datos, telefonía,
energía eléctrica, etc.)
 Cableado Horizontal: Es aquel que viaja desde el área de
trabajo hasta el closet de comunicaciones (nivel secundario).

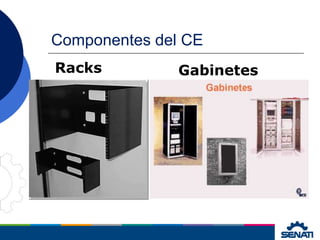

7. Componentes del CE
Racks Gabinetes

8. Componentes del CE
Plug RJ45 Rosetas
Jack RJ45 Cajas TomaDatos

9. Componentes del CE
Patch Panels

10. Componentes del CE
Patch Cord de par trenzado Patch Cord de Fibra
Canaletas
Crimping Tool

11. Estructura

12. Estructura Cableado Horizontal
Switch
Patch
panel
Cajas Toma Datos
(faceplate)
PC
Patch Cord
Patch Cord

13. Jerarquía de Switch

14. Norma EIA/TIA 568A (T568A) y 568B
(T568B)
 El cableado estructurado para redes
de computadores tiene dos tipos de
normas, la EIA/TIA-568A (T568A) y
la EIA/TIA-568B (T568B).
 Se diferencian por el orden de los
colores de los pares a seguir en el
armado de los conectores RJ45.

15. Diagrama de la Norma

16. Formas de Conexión
 Cable Recto o Directo (Straight
Through): Es el cable cuyas puntas están
armadas con la misma norma
T568A <----> T568A ó
T568B <----> T568B
Se utiliza entre dispositivos que funcionan
en distintas capas del Modelo de Referencia
OSI.
- De PC a Switch/Hub.
- De Switch a Router.

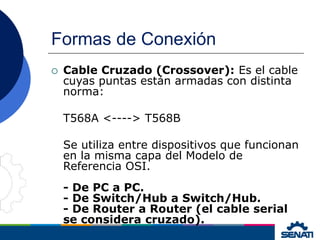

17. Formas de Conexión
 Cable Cruzado (Crossover): Es el cable
cuyas puntas están armadas con distinta
norma:
T568A <----> T568B
Se utiliza entre dispositivos que funcionan
en la misma capa del Modelo de
Referencia OSI.
- De PC a PC.
- De Switch/Hub a Switch/Hub.
- De Router a Router (el cable serial
se considera cruzado).

18. Diagrama de conexión
Hay dispositivos que automáticamente o por medio de un
botón normalizan el cable de acuerdo a sus
especificaciones.

19. Transmisión - Recepción
 De los 8 hilos de conexión sólo 4
hilos son usados para la transmisión
/ recepción de datos.
