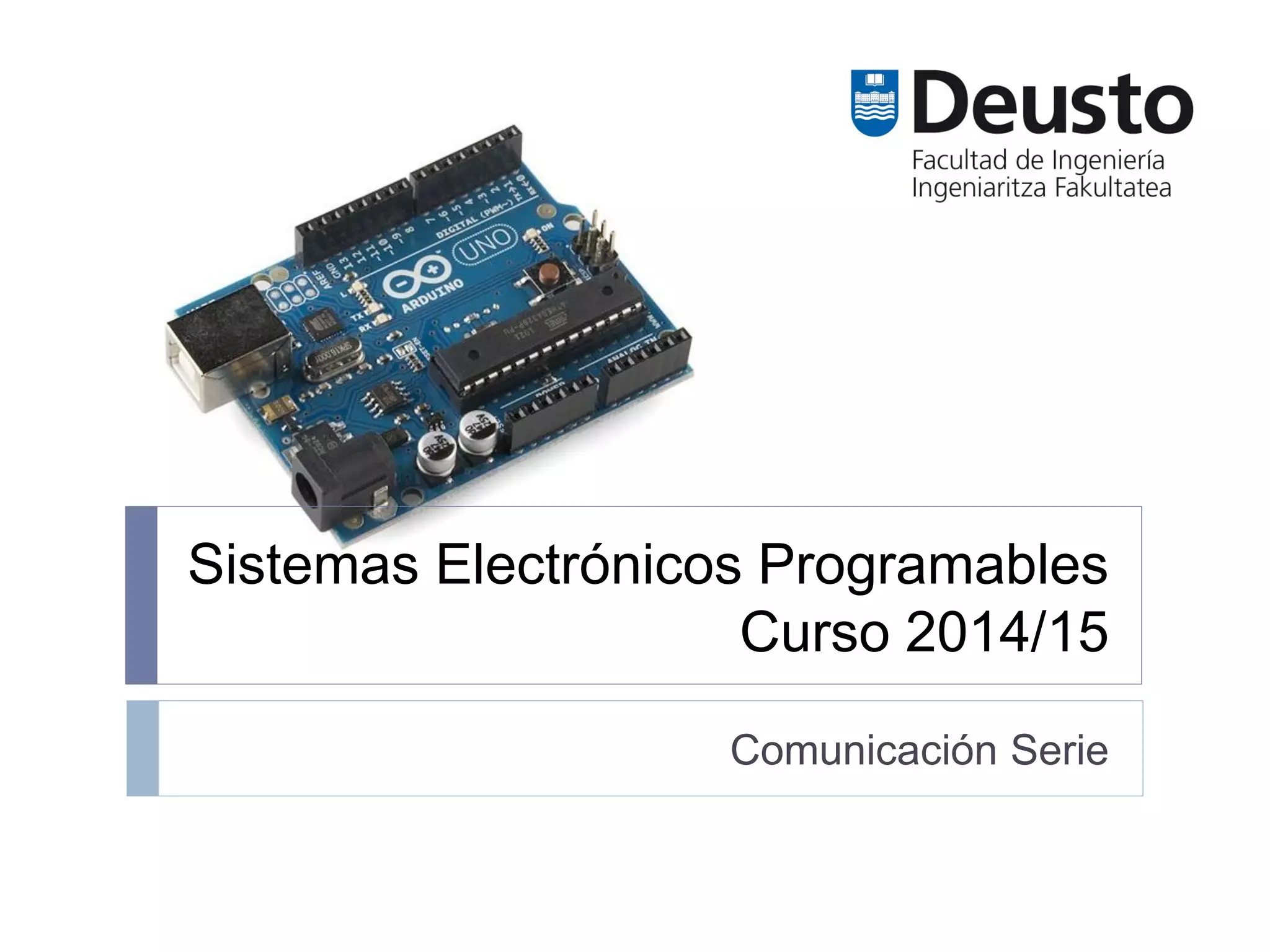

1. Sistemas Electrónicos Programables
Curso 2014/15
Comunicación Serie

2. Sistemas Electrónicos Programables
Comunicación serie vs. paralela
 Serie:
 Los bits se trasmiten en
serie, uno detrás de otro.
 Sólo se necesita un hilo.
 Más lento.
 Paralelo:
 Todos los bits se
trasmiten a la vez.
 Necesarios 8 hilos.
 Más rápido.
Sistema 1 Sistema 2
1
1
1
1
1
0
0
0
Sistema 1 Sistema 2
1 1 0 1 1 0 1 0

3. Sistemas Electrónicos Programables
Comunicación serie síncrona vs. asíncrona
 Asíncrona:
 Cada sistema tiene su
propio reloj local.
 Sincronización mediante
bit de Start y Stop.
 Sólo 1 hilo.
 Síncrona:
 Una señal de reloj
común.
 El maestro genera el
reloj.
 Dos hilos.
 Velocidades mayores.
Sistema 1 Sistema 2
1 1 0 1 1 0 1 0
Sistema 1
(maestro)
Sistema 2
(esclavo)1 1 0 1 1 0 1 0
CLK CLK

4. Sistemas Electrónicos Programables
Comunicación Full-duplex vs. Half-duplex
 Full-duplex
 Comunicación
bidireccional simultanea.
 Dos canales de datos
(TX, RX).
 Dos hilos.
 Halft-duplex
 Cumunicación
bidireccional multiplexada
en el tiempo.
 Un único canal (DATA).
 Primero en un sentido,
luego en el otro
(protocolo).
 Un hilo
Sistema 1
TX
RX
Sistema 2
RX
TX
Sistema 1
DATA
Sistema 2
DATA
Sistema 1
DATA
Sistema 2
DATA
1
2

5. Sistemas Electrónicos Programables
Comunicación USART
 USART = Universal Synchronous Asynchronous
Receiver Transmitter
 Modos de funcionamiento:
 Comunicación serie asíncrona full-duplex:
 Comunicación con PC, modems y terminales.
 Comunicación serie síncrona half-duplex.
 En modo maestro y modo esclavo.
 Comunicación con memorias EEPROM serie, conversores A/D…
Sistema 1
TX
RX
GND
Sistema 2
RX
TX
GND
Este modo es el
más común

6. Sistemas Electrónicos Programables
Comunicación USART (continuación…)
 La norma RS-232 normaliza la comunicación entre el PC
y cualquier dispositivo conectado al puerto serie.
 Establece el protocolo, las señales de control, las tensiones,
los conectores, etc..
 Niveles de tensión no TTL: ±15/12V
 Características:
 Comunicación por medio de 9 hilos:
 2 de datos (TX, RX).
 8 de control.
 GND
 Formato típico de trasmisión:
 8 bits de datos.
 1 bit de stop / 1 bit de start.
 Sin paridad.
 Velocidad: 9600 baudios

7. Sistemas Electrónicos Programables
Comunicación entre Sistemas Embebidos y PC
 Comunicación serie asíncrona full-duplex.
 2 hilos para datos: RX y TX.
 Las líneas de tierra de todos los dispositivos tienen que
ser comunes (estar unidas).
 Es necesario utilizar un adaptador de niveles de
tensión (p.e. MAX232 o FTDI232).
Conversorde
niveles
Niveles TTL
(0-5V)Niveles RS-232
MAX232
