Presentacion red hfc
- 1.
- 2. FUNDAMENTOS DE LASREDES HFC PROGRAMA•QUE ES UNA RED HFC •COMPONENTES DE LAS REDES HFC •TIPOS DE REDES HFC •ELEMENTOS DE UNA RED HFC •ELEMENTOS ACTIVOS •ELEMENTOS PASIVOS •TIPOS DE CABLES •TOPOLOGÍAS DE RED
- 3. QUE ES UNARED HFC •HYBRID FIBER COAXIAL (HFC), HÍBRIDO DE FIBRA-COAXIAL • EN TELECOMUNICACIONES, ES UN TÉRMINO QUE DEFINE UNA RED DE FIBRA ÓPTICA QUE INCORPORA TANTO FIBRA ÓPTICA COMO CABLE COAXIAL PARA CREAR UNA RED DE BANDA ANCHA. ≪ Telecomunicación: Toda transmisión, emisión o recepción de signos, señales, escritos, imágenes, sonidos o informaciones de cualquier naturaleza por hilo, radioelectricidad, medios ópticos u otros sistemas electromagnéticos. ≫
- 4. Esta tecnología permiteel acceso a Internet de banda ancha utilizando las redes CATV. Se puede dividir la topología en dos partes. La primera consiste en conectar al abonado por medio de cable coaxial a un nodo zonal y posteriormente interconectar los nodos zonales con fibra óptica. Además de brindar el servicio de televisión por cable anexaron transportar por el mismo medio la señal de internet de banda ancha.
- 5. La fibra ópticaproporciona la ventaja de cubrir distancias razonablemente largas con un mínimo de amplificación y regeneración de la señal. La fibra óptica termina en un dispositivo de la red llamado puerta de enlace (gateway) El cable coaxial proporciona una capacidad de ancho de banda considerable, mientras que también permite que la señal se extraiga y se inserte con una mínima interferencia a cualquier cliente o equipo. Las limitaciones de este sistema son que a veces la señal necesita ser amplificada y además es susceptible a interferencias externas.
- 6. SERVICIOS SOPORTADOS • DISTRIBUCIÓNANALÓGICA DE TV TERRESTRE Y DE SATÉLITE ANALÓGICA Y DIGITAL • DISTRIBUCIÓN DE CANALES DE RADIO FM • TELEFONÍA INTEGRADA • SERVICIOS DE PAGO POR VISIÓN (PPV) Y VIDEO BAJO DEMANDA ( VIDEO ON DEMAND, VOD) • ACCESO A INTERNET • SERVICIOS Y VIDEOJUEGOS INTERACTIVOS • ACCESO A BASES DE DATOS • VIDEOTELEFONÍA • COMERCIO ELECTRÓNICO, TELE ADMINISTRACIÓN, TELEMEDICINA, … • ACCESO A INTERNET A TRAVÉS , DEL TV, PORTALES TV, ANUNCIOS INTERACTIVOS, ... • DISTRIBUCIÓN DE CANALES DE VIDEO Y AUDIO KBPS
- 7. COMPONENTES DE LASREDES HFC (HÍBRIDA FIBRA ÓPTICA - COAXIAL) RED TRONCAL RED DE DISTRIBUCION Flujo de Información Headend O Cabecera Red de Alimentación Servicios al cliente GI MTS ENCODER MVP II test -20 dB rf 25 30 50 kHz audio deviation unlock ref off sound carrier 0 40 87.5 96 % video modulation MVP II test -20 dB rf channel 0 20 25 30 50 kHz audio deviation unlock ref off aux if sound carrier level 0 40 80 87.5 96 % video modulation level unlock ref off video b prgm if level 96 % Fuente Poder
- 8. CABECERA O HEADEND Recepciónde las señales Procesamiento de Señal Múltiplexación/ Transmisión Óptica
- 9. • Es elorigen de las señales que se transmiten a través de la red. Contiene los equipamientos y sistemas que permiten a los operadores prestar de manera integrada todos los servicios. • Es el centro donde se gobierna todo el sistema, donde se recopila todos los canales de televisión a difundir por la red. Además es donde se establecen todas las interconexiones, con otras redes de transporte fijas o móviles, así como los servidores de acceso a los diferentes servicios, y el servicio telefónico. CABECERA O HEADEND (PROCESAMIENTO DE SEÑALES)
- 10. • RECEPCIÓN DESEÑALES SATELITALES • RECEPCIÓN DE SEÑALES DE ENLACE • PROCESADOR DE SEÑALES/CONTROL Y MONITOREO DE RED • MODULADORES Y DE MODULADORES • PROCESADORES • MODULADORES DE AUDIO • CODIFICADOR DE AUDIO • CODIFICADOR DE DATOS • CONTROLADOR DE DIRECCIONES • SISTEMA DE SOPORTE OPERACIONAL • MONITOREO DE ESTADO • TRASMISIÓN ÓPTICA COMPONENTES DEL HEADEND
- 11. HUB - SDS Tienecomo función recolectar las señales bidireccionales de los diferentes nodos y centrar las señales de Internet y Telefonía en los, Reuters, CMTS y Softswitch, para ser transmitidas al sistema de transporte en Fibra Óptica. • HUB (CONCENTRADOR) • SDS (SALÓN DE DISTRIBUCIÓN DE SERVICIOS) Se llama Hub al lugar donde se encuentran los dispositivos tecnológicos que tienen la capacidad de centralizar las función de una red con el propósito de ampliarla hacia otros puertos utilizando la misma señal que es repetida y emitida suavemente, estos están asociados a las redes de televisión
- 12. COMPONENTES DE LARED TRONCAL Red Óptica • Cable de Fibra Óptica • Receptor Óptico (Foto Detector) • Láser Transmisor de Retorno
- 13.
- 14.
- 15. HE Hub Primario Hub Secundariox4 Nodo Transporte Global de Datos Banda Base 1550 nm Transporte de RF @1310nm
- 16. FIBRA ÓPTICA• SEÑALEN FORMA DE PULSOS LUMINOSOS • UN TRANSDUCTOR CONVIERTE SEÑAL ELÉCTRICA A PULSOS DE LUZ USANDO UN LED (LIGHT EMITING DIODE), O LD (LASER DIODE), EN EL EMISOR. • EN EL RECEPTOR SE HACE EL PROCESO CONTRARIO, USANDO UN DIODO FOTOELÉCTRICO. LED LD Foto detector Señal óptica o Señal luminosa Señal eléctrica Señal eléctrica Transductor Transductor
- 17. FIBRA ÓPTICA MULTIMODAL • NÚCLEO50 M . USA LED • LOS PULSOS TIENE MUCHOS “MODOS” O CAMINOS • LOS PULSOS LLEGAN DEFORMADOS • REQUIERE REPETIDORES PARA CORREGIR R E V E S T I M I E N T O R E V E S T I M I E N T O LED
- 18. FIBRA ÓPTICA MONOMODAL • DIÁMETRODEL NÚCLEO MENOS DE 5 M • USA LD • LOS PULSOS LLEGAN MAS SINCRONIZADA MENTE • PUEDEN TENER TRAMOS MAS GRANDES SIN REPETIDOR • VELOCIDADES CADA VEZ MAYORES (GBPS) LD
- 19.
- 20. Fibra Óptica Tipos deFibra Óptica RED ÓPTICA

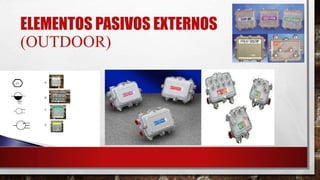

- 21. RED DE DISTRIBUCIÓN RedCoaxial •ELEMENTOS ACTIVOS • FUENTES DE PODER • AMPLIFICADORES •ELEMENTOS PASIVOS •INSERTORES DE PODER •ACOPLADORES •DIVISORES •ECUALIZADORES •CABLE COAXIAL •CONECTORES
- 23.
- 24. FUENTE DE PODER ModuloFuente Banco de Baterías Power Insert (Insertor de Poder) Gabinete Es el dispositivo encargado de proveer la corriente y la tensión necesaria para alimentar los distintos dispositivos de la Red Status Monitor
- 25. Módulo de RF LáserReceptor Láser Transmisor Módulo Óptico NODO ÓPTICO Transponder
- 26. AMPLIFICADORES Puerto de entrada deRF Puertos de salida de RF - 1 Salida(LE, HLE) - 2 Salidas (MB, HGD) - 3 Salidas (HGBT) - 4 Salidas (BTD)
- 27. AMPLIFICACIÓN Incrementa el nivel Plus Ruido Amplificador Cada amplificadortiene una figura de ruido que se suma a la señal Ruido
- 28. DIAGRAMA DE BLOQUESDE UN AMPLIFICADOR Entrada salida Low High EQ PAD Gain Low High PAD P/SFiltro Diplexor Upstream (Al Headend) Downstream (Al Cliente) Gain Señal Forward (50-850 MHz) Via de Retorno (5-40 MHz)
- 30.
- 31. POWER INSERT •INSERTOR DEPOTENCIA: REALIZA LA UNIÓN DE LA SEÑAL RF Y EL VOLTAJE DE LA FUENTE INYECTANDO LAS DOS SEÑALES UNIDAS POR EL MISMO CABLE.
- 32. DIRECCIONAL COUPER –DC Y SPLITTERS SSP - 12K Entrada RF/AC Salida RF/AC (THRU) Dirección de la señal de RF Valor de Atenuación de RF en la salida TAP Salida RF/AC (TAP) Entrada RF/AC Salida RF/AC (THRU) Salida RF/AC (THRU) DC-12: Divide la señal en 2 salidas desbalanceadas: Perdidas @ 54MHz: 1.0dB @ 54MHz: 11.4dB @ 750 MHz: 1.6dB @ 750MHz: 12.0dB Splitter x 2: Divide la señal en 2 partes iguales: Perdidas @ 54MHz: 3.6dB @ 750 MHz: 4.6dB
- 33.
- 34. Flujo de agua Igualflujo de agua por cada camino SPLITTER
- 35. Flujo de Agua Diferenteflujo de agua por cada camino DIRECCIONAL COUPLER
- 36. Los taps sonacopladores direccionales que proveen señal para conectar los drops hacia los clientes. Existen taps de dos, cuatro y ocho salidas boca TAP. Flujo de Agua Igual flujo de Agua por cada boca TAP
- 37.
- 38. EQUALIZADOR 10 EQUALIZADOR7EQUALIZADOR 5 860 Mhz - 1.5 dB/m860 Mhz - 1.3 dB/m 860 Mhz - 1.0 dB/m 750 Mhz - 1.2 dB/m750 Mhz - 1.5 dB/m 750 Mhz - 1.5 dB/m 5 MHz - 10.6 dB/m5 Mhz - 7.4 dB/m 5 Mhz - 5.1 dB/m Reequilibra la señal: Establece el Tilt (pendiente) nuevamente. ALTAS BAJAS ALTAS BAJAS EQUALIZADOR EN LÍNEA
- 39. CABLE COAXIAL Estructura Chaqueta Dieléctrico Blindaje enAluminio Conductor Central Película en Aluminio Conductor Central •El conductor central de acero provee al cable flexibilidad para doblar muchas veces sin romperlo •El acero es cubierto por cobre para reducir la resistencia eléctrica y mejorar la capacidad de señal del cable Dieléctrico Material que aísla el conductor central de la chaqueta o película de aluminio. Película en Aluminio (Blindaje) Evita el ingreso de señales diferentes a las que se transmiten por el conductor central y el egreso de las mismas. Chaqueta Esta protege los elementos internos del cable. Generalmente esta fabricada de PVC debido a su resistencia a los rayos UV.
- 40.
- 41. RADIO DE CURVATURA Elradio de curvatura mínima especificada de los cables de línea dura es el radio de curvatura estático (sin carga) del cable. Este es el radio mínimo al que se puede curvar o flexionar el cable sin degradar mecánicamente el rendimiento del mismo. La curvatura del cable de esta manera por lo general sólo ocurre durante el empalme o formación final. Este también es el radio permitido para el almacenamiento. Mínimo Radio de Curvatura por Modelos QR.715: 12.7cm P3.500: 15.2cm
- 42. RED DE ACCESOAL CLIENTE
- 43. Instalación Drop –Cable Coaxial –Splitters –Amplificadores Internos Redde Acceso –Convertidores (opcional) Equipos del cliente –Televisión –Computador –Teléfono –video Juegos –CD Player –Equipo de Digital Audio INSTALACIÓN DE ABONADOS
- 44.
- 45.
- 46. Cable Drop El cableadode drops al cliente. Es generalmente realizado en cable RG6 cuando las distancias al primer punto de conexión dentro del cliente son menores a 50 metros. Para distancias mayores a 50 metros generalmente se utiliza el cable RG11. INSTALACIÓN DE ABONADOS
- 47.
- 48.
- 49. La arquitectura ÁrbolRama es utilizada en redes donde el área de cobertura esta constituida tanto por un gran numero de usuarios como por un área considerable. En este tipo de arquitectura es común encontrar cascadas de amplificadores de entre 4 a 7. TOPOLOGÍA ÁRBOL-RAMA APLICADA A HFC (TREE-AND-BRANCH)
- 50. Cable Troncal Cable Distribución Hasta 2 LineExtender en cascada Se ubican taps en el cable de distribución Hasta 20 amplificadores en cascada No se ubican taps entre amplificadores Headend ARQUITECTURA CATV – ÁRBOL Y RAMAS Esta es la topología original de red coaxial de CATV antes de la aparición de la fibra óptica. Debido a las grandes longitudes de estas redes era necesario el uso de una cantidad excesiva de amplificadores para poder llevar suficiente señal al ultimo usuario.
- 51. Line Extenders Se conectanTaps en La mayoría de los cables de distribución. Mini-Bridgers Nodo Óptico Headend Nodo Óptico ARQUITECTURA FIBER-TO-THE-FEEDER
- 52. Estrella Es la massimple de las arquitecturas de red, y la mas común para transmitir señales analogas desde la Cabecera o los Hubs hacia y desde los Nodos. Esta definida en diferentes “caminos” desde un punto en común hasta múltiples puntos terminales.
- 53. La exposición afallas causadas por cortes de fibra u otro tipo de eventos puede ser reducida significativamente mediante el envió de señales entre un punto común (headend) y cada uno de los puntos terminales (nodos) utilizando diferentes rutas. Pros: Preserva la independencia de señal de la Estrella. Proporciona alto grado de protección contra los cortes de fibra Contras: Incremento en la longitud de la fibra óptica ANILLO ENFUNDADO (SHEATH RING)
- 54. Una forma dedisminuir la cantidad de fibras es creando Hubs entre el headend y los nodos mas remotos DOBLE ESTRELLA
- 55. La arquitectura Blasteresta conformada por Niveles (Layers) de distribución. Cada uno de estos niveles es independiente al otro y su única función es la de llevar señal a un área correspondiente. Esta arquitectura permite balancear la carga del nodo, asignando un numero de usuarios por nivel, y por salida del nodo lo que facilita los procesos de segmentación y redimiendo de la red. BLASTER (BROADBAND LAYERED ARCHITECTURE TO ENHANCE RELIABILITY) Arquitectura de capas de banda ancha para mejorar la fiabilidad
- 56. GLOSARIO• dB (Decibel)Unidad de medida que expresa la relación de dos niveles de poder en una escala logarítmica es igual a una decima parte de un BEL. dBm= 10 X log( Valor en Vdc) mV= 10 ^ (Valor dBm/10) • Atenuación ? Es la reducción de la intensidad de una señal a lo largo de un conductor, cable o fibra óptica. • Ganancia ? Incremento en potencia producido por un amplificador y es expresado en dBs. • Transmisor Óptico ? Dispositivo activo instalado en Planta interna que convierte las señales de RF en FORWARD a señales ópticas. • Receptor Óptico ? Dispositivo activo instalado en la Planta interna que recibe señales ópticas en RETORNO y las convierte en señales de RF. • Nodo Óptico ? Dispositivo activo instalado en la Planta Externa que recibe y transmite señales ópticas y las convierte en señales de RF. • Amplificador Óptico ? Dispositivo activo instalado en la Planta interna y/o Externa que recibe señales ópticas a 1550nm y amplifica la señal óptica para lograr mayores distancias.
