1. CABLEADO INTERNO
1. Conecta la fuente de alimentación. Una vez que la tarjeta madre esté en su lugar,
puedes empezar a conectar tus componentes. Se recomienda conectar primero la
fuente de alimentación, ya que el enchufe será muy difícil de alcanzar una vez que
hayas conectado todo lo demás. Asegúrate que tanto el conector de 20/24 pines y el
conector 12V de 4/8 pines estén conectados.
2. Conecta tu panel frontal. Para poder encender tu computadora con el botón frontal
de encendido o para ver cuándo se accede al disco duro, necesitas conectar los
interruptores e indicadores del panel frontal. Ubica los siguientes cables y conéctalos a
los pines apropiados en la tarjeta madre:
 Interruptor de encendido
 Interruptor de reinicio
 LED de encendido
 LED del disco duro (HDD)

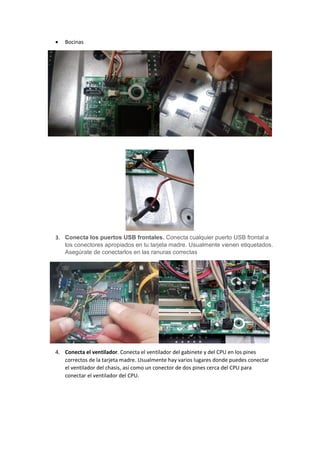

2.  Bocinas
3. Conecta los puertos USB frontales. Conecta cualquier puerto USB frontal a
los conectores apropiados en tu tarjeta madre. Usualmente vienen etiquetados.
Asegúrate de conectarlos en las ranuras correctas
4. Conecta el ventilador. Conecta el ventilador del gabinete y del CPU en los pines
correctos de la tarjeta madre. Usualmente hay varios lugares donde puedes conectar
el ventilador del chasis, así como un conector de dos pines cerca del CPU para
conectar el ventilador del CPU.

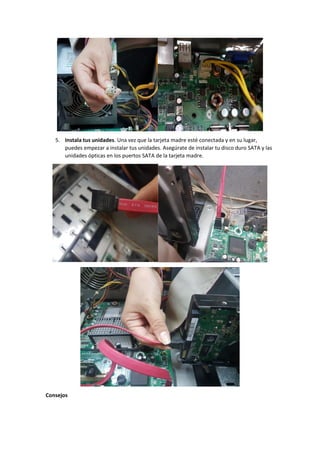

3. 5. Instala tus unidades. Una vez que la tarjeta madre esté conectada y en su lugar,
puedes empezar a instalar tus unidades. Asegúrate de instalar tu disco duro SATA y las
unidades ópticas en los puertos SATA de la tarjeta madre.
Consejos

4.  Es buen idea instalar el procesador, ventilador y la memoria RAM antes de instalar la
tarjeta madre en el gabinete.
 También, consulta tus manuales e instructivos antes de empezar la instalación. Así
sabrás si tienes que colocar puentes antes de la instalación. Estos ajustes varían
dependiendo del tipo de tarjeta madre que tengas.
 Para instalar la tarjeta madre, es muy importante que sigas los pasos en orden.
 En la mayoría de los casos, si consigues una nueva tarjeta madre, también necesitas
una bandeja y una fuente de poder nueva.
