   Ensamblar la PC
    ›   Fuente de alimetacion:
    ›   Microprocesador:
    ›   Memorias RAM:
    ›   Ventilador del microprocesador:
    ›   Alimentación del ventilador
    ›   Placa base:
    ›   Alimentacion:
    ›   Ventilador de placa base:
    ›   Insertar disco duro:
    ›   CONEXIÓN DE PERIFERICOS
   Para ensamblar la pc utilisaremos los
    siguientes componentes:
    › Carcasa del PC.
    › Placa base.
    › Microprocesador.
    › Ventilador para microprocesador
    › Fuente de alimentación.
    › Disco duro.
› DVD-Rom (8).
› Cable Serial ATA (9).
› Cable IDE (10).
› Cable Floppy (11).
› Láminas de memoria RAM (12).
› Tornillos (13).
› Raíles para soporte DVD-ROM (14).
› Tarjeta gráfica .
   Fuente de alimetacion:
    Comenzaremos ensamblando la pc
    montando la fuente de alimentacion de
    la parte inferior derecha una ves
    montada la atornillaremos
   Microprocesador:
    Montamos el microprocesador sobre la
    motherboard, la parte que tiene patas
    del chip es la que se inserta sobre el
    zócalo “ranura. En este modelo de
    placa hay que levantar una pequeña
    palanca para poder meter el
    procesador, una vez puesto, bajamos la
    palanca para que el procesador quede
    fijo.
   Memorias RAM:
    Montamos las 2 láminas de memoria
    RAM sobre los slots “ranura” de
    memoria. Las memorias solo se pueden
    insertar en una única posición (tener
    cuidado al insertarlo), se han de abrir las
    pestañas laterales de los slots para
    poder meter las memorias, una vez
    insertadas cerramos las pestañas para
    que queden sujetas

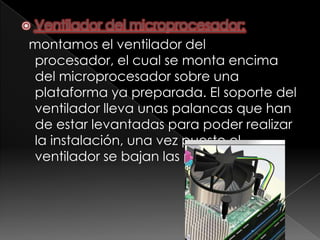

Ventilador del microprocesador:

montamos el ventilador del
procesador, el cual se monta encima
del microprocesador sobre una
plataforma ya preparada. El soporte del
ventilador lleva unas palancas que han
de estar levantadas para poder realizar
la instalación, una vez puesto el
ventilador se bajan las palancas.
    Alimentación del ventilador
    Una vez puesto el ventilador, se conecta
    el cable de alimentación del ventilador
    los pines correctos de placa.
    Placa base:
    Ponemos la board sobre la carcasa, la
    board se atornillará a la carcasa a
    través de unos agujeros que ésta tiene
    hechos. La board se ha de colocar con
    la zona de los conectores (puertos USB,
    puerto serie, puerto de red, etc.) hacia
    el exterior de la board, de tal manera
    que estos se vean desde el exterior de la
    carcasa.
   Alimentacion:
    Al tener la fuente de alimentación
    instalada, tenemos 3 cables que se han
    deenchufar para alimentar la board, los
    cuales se conectan a diferentes tipos de
    conectores.
    El cable más grande es la alimentación
    principal de la placa y el conector está
    situado al lado de los slots Ide, los otros 2
    cables son alimentaciones secundarias
    de la placa Estas conexiones se indican
    en el manual de la placa base.
› Alimentación principal:




› Alimentación secundaria:

    La fuente de alimentación incluye un
    ventilador que se fijará sobre la parte
    posterior de la carcasa, que tiene una
    rejilla que es por donde el ventilador
    expulsa el aire caliente. El ventilador se
    ajusta a la carcasa a través de unos
    tornillos.
   Insertar disco duro:
cogemos el disco duro lo insertamos en la         narura la
atornillamos
para conectar el disco duro localice un cable plano
con hilos muy delgados, este cable que se utilizara para
el manejo de señales desde y hasta el disco duro tiene 3
conectores el conector negro se inserta en el disco
duro, el gris libre por el momento, y el azul se conecta
en la tarjeta madre.
   utilice otro cable plano (por lo general incluido por
algunas de las unidades ópticas) para hacer las
conexiones de las unidades ópticas cd, dvd, casi
siempre los cables para unidades ópticas son del tipo
normal de 40 hilos.
  CONEXIÓN DE PERIFERICOS
Paso 1: libere la laminilla posterior
correspondiente a la ranura AGP
Paso 2: con cuidado y firmeza a la vez
inserte la tarjeta de video en un sitio hasta
que asiente periféricamente, en algunos
casos se escucha el click este sonido
característico indica que los seguros
plásticos que esta placa tiene en su parte
inferior has encajado perfectamente en su
lugar.
Paso 3: asegure la tarjeta con un tornillo
Paso 4: si la tarjeta requiere una entrada
de alimentación adicional no deje de
colocarla, si no la pone el sistema no
encenderá.
Paso 5: conecte los cable que vienen
desde el panel frontal del gabinete, sirven
para el encendido y apagado, para
reiniciar el sistema para alimentar los led
de encendido y D.D y para señal de
bocina interna.
Con todo esto termínanos espero que allá
sido una alluda
