1. MEDIOS DE TRANSMISION EN
LAS REDES DE COMPUTADORAS
Hecho por: Lidia E. Castro

2. MEDIO DE TRANSMISION
 Es la facilidad física usada para
interconectar equipos o dispositivos
para crear una red que transporta
datos entre sus usuarios.

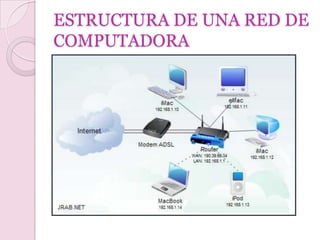

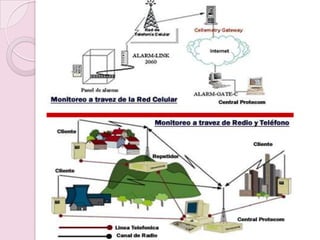

3. ESTRUCTURA DE UNA RED DE
COMPUTADORA

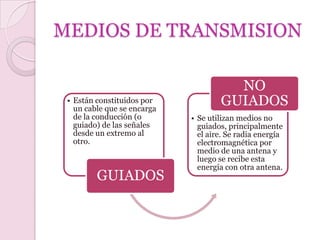

4. MEDIOS DE TRANSMISION
NO
• Están constituidos por
un cable que se encarga
GUIADOS
de la conducción (o • Se utilizan medios no
guiado) de las señales guiados, principalmente
desde un extremo al el aire. Se radia energía
otro. electromagnética por
medio de una antena y
luego se recibe esta
energía con otra antena.
GUIADOS

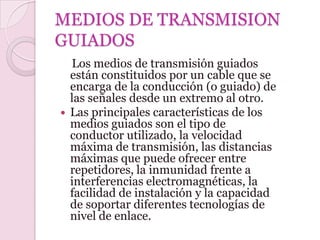

5. MEDIOS DE TRANSMISION
GUIADOS
Los medios de transmisión guiados
están constituidos por un cable que se
encarga de la conducción (o guiado) de
las señales desde un extremo al otro.
 Las principales características de los
medios guiados son el tipo de
conductor utilizado, la velocidad
máxima de transmisión, las distancias
máximas que puede ofrecer entre
repetidores, la inmunidad frente a
interferencias electromagnéticas, la
facilidad de instalación y la capacidad
de soportar diferentes tecnologías de
nivel de enlace.

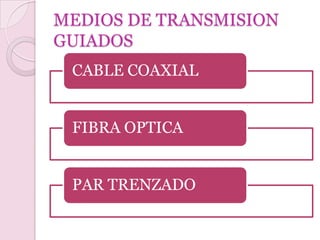

7. MEDIOS DE TRANSMISION
GUIADOS
CABLE COAXIAL
FIBRA OPTICA
PAR TRENZADO

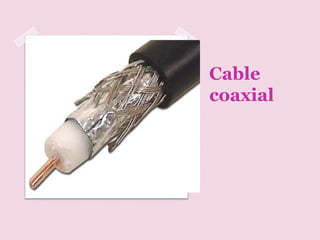

8. Cable
coaxial

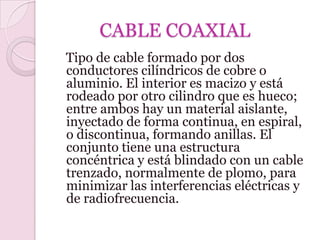

9. CABLE COAXIAL
Tipo de cable formado por dos
conductores cilíndricos de cobre o
aluminio. El interior es macizo y está
rodeado por otro cilindro que es hueco;
entre ambos hay un material aislante,
inyectado de forma continua, en espiral,
o discontinua, formando anillas. El
conjunto tiene una estructura
concéntrica y está blindado con un cable
trenzado, normalmente de plomo, para
minimizar las interferencias eléctricas y
de radiofrecuencia.

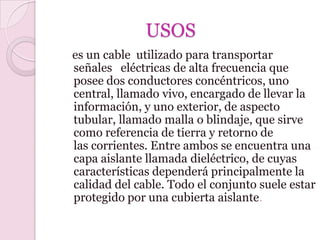

10. USOS
es un cable utilizado para transportar
señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno
central, llamado vivo, encargado de llevar la
información, y uno exterior, de aspecto
tubular, llamado malla o blindaje, que sirve
como referencia de tierra y retorno de
las corrientes. Entre ambos se encuentra una
capa aislante llamada dieléctrico, de cuyas
características dependerá principalmente la
calidad del cable. Todo el conjunto suele estar
protegido por una cubierta aislante.

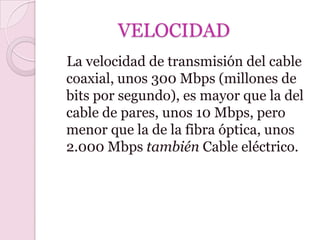

11. VELOCIDAD
La velocidad de transmisión del cable
coaxial, unos 300 Mbps (millones de
bits por segundo), es mayor que la del
cable de pares, unos 10 Mbps, pero
menor que la de la fibra óptica, unos
2.000 Mbps también Cable eléctrico.

12. Fibra
Óptica

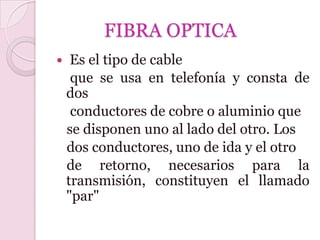

13. FIBRA OPTICA
 Es el tipo de cable
que se usa en telefonía y consta de
dos
conductores de cobre o aluminio que
se disponen uno al lado del otro. Los
dos conductores, uno de ida y el otro
de retorno, necesarios para la
transmisión, constituyen el llamado
"par"

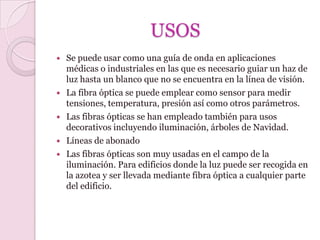

14. USOS
 Se puede usar como una guía de onda en aplicaciones
médicas o industriales en las que es necesario guiar un haz de
luz hasta un blanco que no se encuentra en la línea de visión.
 La fibra óptica se puede emplear como sensor para medir
tensiones, temperatura, presión así como otros parámetros.
 Las fibras ópticas se han empleado también para usos
decorativos incluyendo iluminación, árboles de Navidad.
 Líneas de abonado
 Las fibras ópticas son muy usadas en el campo de la
iluminación. Para edificios donde la luz puede ser recogida en
la azotea y ser llevada mediante fibra óptica a cualquier parte
del edificio.

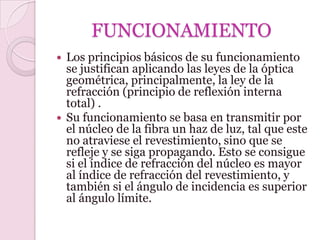

15. FUNCIONAMIENTO
 Los principios básicos de su funcionamiento
se justifican aplicando las leyes de la óptica
geométrica, principalmente, la ley de la
refracción (principio de reflexión interna
total) .
 Su funcionamiento se basa en transmitir por
el núcleo de la fibra un haz de luz, tal que este
no atraviese el revestimiento, sino que se
refleje y se siga propagando. Esto se consigue
si el índice de refracción del núcleo es mayor
al índice de refracción del revestimiento, y
también si el ángulo de incidencia es superior
al ángulo límite.

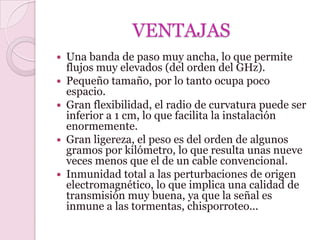

16. VENTAJAS
 Una banda de paso muy ancha, lo que permite
flujos muy elevados (del orden del GHz).
 Pequeño tamaño, por lo tanto ocupa poco
espacio.
 Gran flexibilidad, el radio de curvatura puede ser
inferior a 1 cm, lo que facilita la instalación
enormemente.
 Gran ligereza, el peso es del orden de algunos
gramos por kilómetro, lo que resulta unas nueve
veces menos que el de un cable convencional.
 Inmunidad total a las perturbaciones de origen
electromagnético, lo que implica una calidad de
transmisión muy buena, ya que la señal es
inmune a las tormentas, chisporroteo...

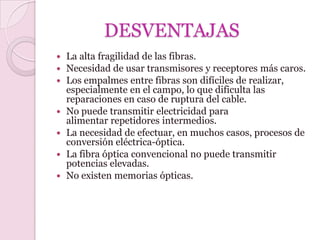

17. DESVENTAJAS
 La alta fragilidad de las fibras.
 Necesidad de usar transmisores y receptores más caros.
 Los empalmes entre fibras son difíciles de realizar,
especialmente en el campo, lo que dificulta las
reparaciones en caso de ruptura del cable.
 No puede transmitir electricidad para
alimentar repetidores intermedios.
 La necesidad de efectuar, en muchos casos, procesos de
conversión eléctrica-óptica.
 La fibra óptica convencional no puede transmitir
potencias elevadas.
 No existen memorias ópticas.

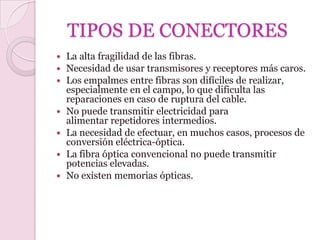

18. TIPOS DE CONECTORES
 La alta fragilidad de las fibras.
 Necesidad de usar transmisores y receptores más caros.
 Los empalmes entre fibras son difíciles de realizar,
especialmente en el campo, lo que dificulta las
reparaciones en caso de ruptura del cable.
 No puede transmitir electricidad para
alimentar repetidores intermedios.
 La necesidad de efectuar, en muchos casos, procesos de
conversión eléctrica-óptica.
 La fibra óptica convencional no puede transmitir
potencias elevadas.
 No existen memorias ópticas.

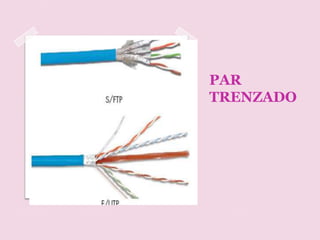

19. PAR
TRENZADO

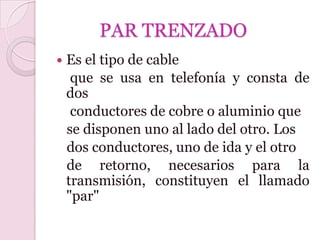

20. PAR TRENZADO
 Es el tipo de cable
que se usa en telefonía y consta de
dos
conductores de cobre o aluminio que
se disponen uno al lado del otro. Los
dos conductores, uno de ida y el otro
de retorno, necesarios para la
transmisión, constituyen el llamado
"par"

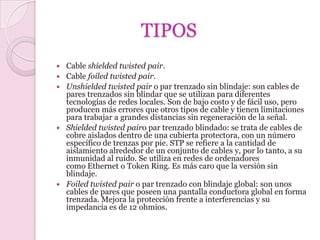

21. TIPOS
 Cable shielded twisted pair.
 Cable foiled twisted pair.
 Unshielded twisted pair o par trenzado sin blindaje: son cables de
pares trenzados sin blindar que se utilizan para diferentes
tecnologías de redes locales. Son de bajo costo y de fácil uso, pero
producen más errores que otros tipos de cable y tienen limitaciones
para trabajar a grandes distancias sin regeneración de la señal.
 Shielded twisted pairo par trenzado blindado: se trata de cables de
cobre aislados dentro de una cubierta protectora, con un número
específico de trenzas por pie. STP se refiere a la cantidad de
aislamiento alrededor de un conjunto de cables y, por lo tanto, a su
inmunidad al ruido. Se utiliza en redes de ordenadores
como Ethernet o Token Ring. Es más caro que la versión sin
blindaje.
 Foiled twisted pair o par trenzado con blindaje global: son unos
cables de pares que poseen una pantalla conductora global en forma
trenzada. Mejora la protección frente a interferencias y su
impedancia es de 12 ohmios.

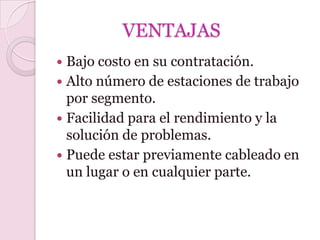

22. VENTAJAS
 Bajo costo en su contratación.
 Alto número de estaciones de trabajo
por segmento.
 Facilidad para el rendimiento y la
solución de problemas.
 Puede estar previamente cableado en
un lugar o en cualquier parte.

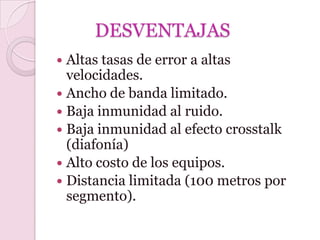

23. DESVENTAJAS
 Altas tasas de error a altas
velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Baja inmunidad al efecto crosstalk
(diafonía)
 Alto costo de los equipos.
 Distancia limitada (100 metros por
segmento).

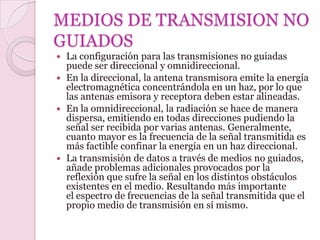

24. MEDIOS DE TRANSMISION NO
GUIADOS
 La configuración para las transmisiones no guiadas
puede ser direccional y omnidireccional.
 En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que
las antenas emisora y receptora deben estar alineadas.
 En la omnidireccional, la radiación se hace de manera
dispersa, emitiendo en todas direcciones pudiendo la
señal ser recibida por varias antenas. Generalmente,
cuanto mayor es la frecuencia de la señal transmitida es
más factible confinar la energía en un haz direccional.
 La transmisión de datos a través de medios no guiados,
añade problemas adicionales provocados por la
reflexión que sufre la señal en los distintos obstáculos
existentes en el medio. Resultando más importante
el espectro de frecuencias de la señal transmitida que el
propio medio de transmisión en sí mismo.

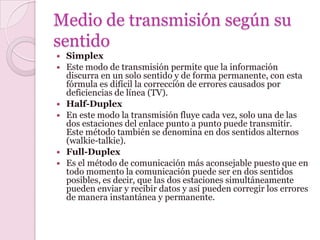

26. Medio de transmisión según su
sentido
 Simplex
 Este modo de transmisión permite que la información
discurra en un solo sentido y de forma permanente, con esta
fórmula es difícil la corrección de errores causados por
deficiencias de línea (TV).
 Half-Duplex
 En este modo la transmisión fluye cada vez, solo una de las
dos estaciones del enlace punto a punto puede transmitir.
Este método también se denomina en dos sentidos alternos
(walkie-talkie).
 Full-Duplex
 Es el método de comunicación más aconsejable puesto que en
todo momento la comunicación puede ser en dos sentidos
posibles, es decir, que las dos estaciones simultáneamente
pueden enviar y recibir datos y así pueden corregir los errores
de manera instantánea y permanente.

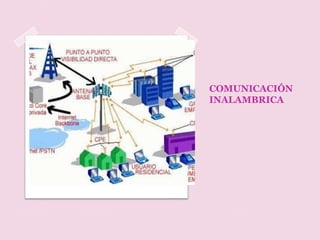

27. COMUNICACIÓN
INALAMBRICA

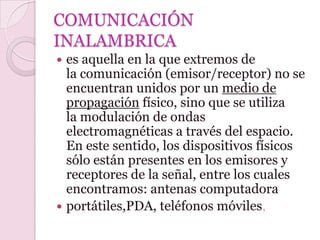

28. COMUNICACIÓN
INALAMBRICA
 es aquella en la que extremos de
la comunicación (emisor/receptor) no se
encuentran unidos por un medio de
propagación físico, sino que se utiliza
la modulación de ondas
electromagnéticas a través del espacio.
En este sentido, los dispositivos físicos
sólo están presentes en los emisores y
receptores de la señal, entre los cuales
encontramos: antenas computadora
 portátiles,PDA, teléfonos móviles,
