El cable de par trenzado, utilizado en telecomunicaciones, consiste en dos conductores eléctricos aislados entrelazados para reducir interferencias. Inventado por Alexander Graham Bell en 1881, ha evolucionado desde su uso en telefonía hasta ser fundamental en redes locales. Existen variantes como el UTP y el STP, cada uno con ventajas y desventajas relacionadas con costos, inmunidad al ruido y distancia de transmisión.

1. INSTITUTO REPUBLICA DE HONDURAS
SAN JERONIMO, COMYAGUA
CURSO: II BACH
CABLES UTP

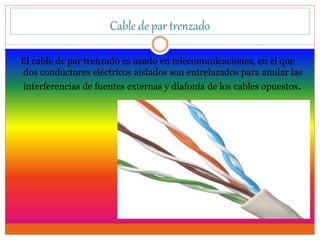

2. Cable de par trenzado
El cable de par trenzado es usado en telecomunicaciones, en el que
dos conductores eléctricos aislados son entrelazados para anular las
interferencias de fuentes externas y diafonía de los cables opuestos.

3. Descripción
El cable de par trenzado consiste en dos alambres de cobre aislados
que se trenzan de forma helicoidal, igual que una molécula de ADN.
De esta forma el par trenzado constituye un circuito que puede
transmitir datos. Esto se hace porque dos alambres paralelos
constituyen una antena simple. Cuando se trenzan los alambres, las
ondas se cancelan, por lo que la radiación del cable es menos
efectiva.
Un cable de par trenzado está formado por un grupo de pares
trenzados, normalmente cuatro, recubiertos por un material
aislante. Cada uno de estos pares se identifica mediante un color.

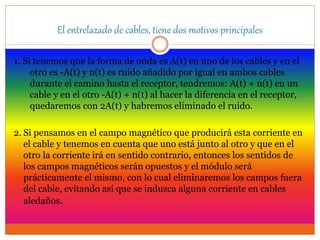

4. El entrelazado de cables, tiene dos motivos principales
1. Si tenemos que la forma de onda es A(t) en uno de los cables y en el
otro es -A(t) y n(t) es ruido añadido por igual en ambos cables
durante el camino hasta el receptor, tendremos: A(t) + n(t) en un
cable y en el otro -A(t) + n(t) al hacer la diferencia en el receptor,
quedaremos con 2A(t) y habremos eliminado el ruido.
2. Si pensamos en el campo magnético que producirá esta corriente en
el cable y tenemos en cuenta que uno está junto al otro y que en el
otro la corriente irá en sentido contrario, entonces los sentidos de
los campos magnéticos serán opuestos y el módulo será
prácticamente el mismo, con lo cual eliminaremos los campos fuera
del cable, evitando así que se induzca alguna corriente en cables
aledaños.

5. Historia
En la historia de las telecomunicaciones, el cable utp ha tenido un
rol fundamental. Este tipo de cable es el más común y se originó
como solución para conectarteléfonos, terminales y ordenadores
sobre el mismo cableado, ya que está habilitado para comunicación
de datos permitiendo frecuencias con más altas transmisiones. Con
anterioridad, en Europa, los sistemas de telefonía empleaban cables
de pares no trenzados, para poder comunicarseLos primeros
teléfonos utilizaban líneas telegráficas, o alambres abiertos de un
solo conductor de circuitos de conexión a tierra. En la década de
1880-1890 fueron instalados tranvías eléctricos en muchas ciudades
de Estados Unidos, lo que indujo ruido en estos circuitos.
Al ser inútiles las demandas por este asunto, las compañías
telefónicas pasaron a los sistemas de circuitos balanceados

6. que tenían el beneficio adicional de reducir la atenuación, y por lo
tanto, cada vez mayor alcance Cuando la distribución de energía
eléctrica se hizo cada vez más común, esta medida resultó
insuficiente Dos cables, colgados a ambos lados de las barras
cruzadas en los postes de alumbrado público, compartían la ruta
con las líneas de energía eléctrica
En este método, los conductores intercambiaban su posición una
vez por cada varios postes. De esta manera, los dos cables recibirían
similares interferencias electromagnéticas de las líneas eléctricas.
Esto representó una rápida implementación del trenzado, a razón
de unos cuatro trenzados por kilómetro, o seis por milla

7. Estas líneas balanceadas de alambre abierto con transposiciones
periódicas aún subsisten, hoy en día, en algunas zonas rurales de
Estados Unidos.
Los cables de par trenzado fueron inventados por Alexander
Graham Bell en 1881. En 1900, el conjunto de la red estadounidense
de la línea telefónica era o de par trenzado o hilo abierto con la
transposición a la protección
contra interferencias. Hoy en día, la mayoría de los millones de
kilómetros de pares trenzados en el mundo está fija en instalaciones
aéreas, propiedad de las compañías telefónicas, y se utiliza para el
servicio de voz, y sólo son manejados o incluso vistos por los
trabajadores telefónicos.

8. Tipos
UTP o par trenzado sin blindaje: son cables de pares trenzados sin
blindar que se utilizan para diferentes tecnologías de redes locales.
Son de bajo costo y de fácil uso, pero producen más errores que
otros tipos de cable y tienen limitaciones para trabajar a grandes
distancias sin regeneración de la señal, su impedancia es de 100
Ohmios.

9. STP o par trenzado blindado: se trata de cables de cobre aislados
dentro de una cubierta protectora, con un número específico de
trenzas por pie. STP se refiere a la cantidad de aislamiento

10. Ventajas:
1: Bajo costo en su contratación.
2: Alto número de estaciones de trabajo por segmento.
3:Facilidad para el rendimiento y la solución de problemas.
4: Puede estar previamente cableado en un lugar o en cualquier parte.

11. Desventajas:
1:Altas tasas de error a altas velocidades.
2:Ancho de banda limitado.
3:Baja inmunidad al ruido.
4:Baja inmunidad al efecto crosstalk (diafonía)
5:Alto costo de los equipos.
6:Distancia limitada (100 metros por segmento).

12. VARIANTES MENORES DEL CABLEPAR TRENZADO
Par trenzado cargado: Par trenzado sin carga: Los pares trenzados son
a título individual en régimen de esclavo para aumentar la robustez del
cable distorsión
Par trenzado sin carga: Los pares trenzados son a título individual en
régimen de esclavo para aumentar la robustez del cable.
Cable trenzado de cinta: Es una variante del estándar de cable de cinta
donde los conductores adyacentes están en modo esclavo y trenzados. Los
pares trenzados son ligeramente esclavos unos de los otros en formato de
cinta. Periódicamente a lo largo de la cinta hay pequeñas secciones con no
trenzados habilitados conectores y cabeceras pcb para ser terminadas
usando la típica técnica de cable de cinta IDC.
