El documento proporciona información sobre cables coaxiales, incluidas sus características, atenuación y especificaciones técnicas. También describe dispositivos pasivos como divisores y acopladores, y dispositivos activos como amplificadores. Explica conceptos como ecualización, control automático de ganancia y diseño de redes de distribución de señal.

1. BIENVENIDOS

2. PLANTA EXTERNA LINEA TRONCAL LINEAS DE DISTRIBUCIÓN

3. Características del coaxial Conductor central de aluminio con cobertura de cobre o cobre sólido. Dieléctrico de espuma inyectada de poliuretano con gas, pegada al conductor central, de él depende la velocidad de propagación y la pérdida de la señal. una pequeña capa de aluminio y poliester cubre el dieléctrico, existen dos clases de este tape AP (aluminio-poliester) y APA (aluminio-poliester-aluminio), esta película de aluminio está pegada al dieléctrico y traslapada a lo largo de todo el cable para proveer el mejor aislamiento posible.

4. El conductor externo es una malla de alambre de aluminio trenzado, el alambre puede ser de dos diámetros 0.12 y 0.16 pulgadas, esta malla mejora el aislamiento y provee fuerza mecánica adicional. Basados en la cobertura de la malla de aluminio el cable puede ser de 40%, 53%, 60%, 90%. Hay cables que tienen otra película de aluminio (el tri-shield) y hay lo que tienen doble malla de aluminio (Quad-shield). El forro o la chaqueta es un protector de PVC aplicado sobre la malla de aluminio para proteger todas las partes del ambiente. Regularmente provee protección UV para que pueda ser utilizado en exteriores. Mensajero, es un alambre de metal galvanizado integralmente pegado al cable por medio del forro, que sirve para detener el cable. Velocidad de propagación 85%.

5. CABLE COAXIAL RG-6 CENTRO DE ALUMINIO CON CHAPA DE COBRE 1.02mm CHAQUETA O FORRO 6.93mm TRENZADO DE ALUMINIO 5.38mm DIELECTRICO 4.57mm (ESPUMA INYECTADA CON GAS) PELICULA DE ALUMINIO Y POLIESTER 4.78mm

6. Atenuación del cable RG-6 por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Perdida Canal Frec. 21.46 1000 19.99 135 870 18.44 116 750 16.34 86 600 15.62 78 550 14.80 71 500 14.04 61 450 13.12 53 400 12.20 45 350 11.84 42 330 11.25 36 300 10.63 31 270 10.22 28 250 9.43 13 211 4.94 2 55 1.87 5

7. CABLE COAXIAL RG-11 CENTRO DE ALUMINIO CON CHAPA DE COBRE 1.63mm CHAQUETA O FORRO 10.20mm TRENZADO DE ALUMINIO 7.92mm DIELECTRICO 7.11mm (ESPUMA INYECTADA CON GAS) PELICULA DE ALUMINIO Y POLIESTER 7.32mm

8. Atenuación del cable RG-11 por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Características eléctricas Conductor central 40 Conductor externo 24 Loop 64 Resistencia en ohms por kilometro Capacitancia 53.2pf/m Impedancia 75 Ohms Velocidad de prop. 85% Perdida Canal Frec. 13.88 1000 12.80 135 870 11.75 116 750 10.38 86 600 9.88 78 550 9.35 71 500 8.83 61 450 8.30 53 400 7.74 45 350 7.51 42 330 7.12 36 300 6.76 31 270 6.50 28 250 5.95 13 211 3.11 2 55 1.18 5

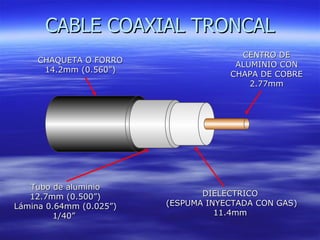

9. CENTRO DE ALUMINIO CON CHAPA DE COBRE 2.77mm CHAQUETA O FORRO 14.2mm (0.560”) Tubo de aluminio 12.7mm (0.500”) Lámina 0.64mm (0.025”) 1/40” DIELECTRICO (ESPUMA INYECTADA CON GAS) 11.4mm CABLE COAXIAL TRONCAL

10. Atenuación del cable 0.500 por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Características eléctricas Conductor central 4.40 Conductor externo 1.18 Loop 5.58 Resistencia en ohms por kilometro Capacitancia 15.6pf/m Impedancia 75 Ohms Velocidad de prop. 87% Perdida Canal Frec. 8.30 1000 7.69 135 870 7.09 116 750 6.27 86 600 5.97 78 550 5.68 71 500 5.35 61 450 5.02 53 400 4.69 45 350 4.54 42 330 4.30 36 300 4.07 31 270 3.92 28 250 3.55 13 211 1.80 2 55 0.52 5

11. Características del Cable .500 Similares características de propagación a la del cable flexible. Menor pérdida de señal. Mejor conductividad eléctrica. 100% de aislamiento. Velocidad de propagación 87%. Mayor fuerza mecánica.

12. Conectores

13. Conector RG-6

14. Características del conector

15. Preparación de un Conector

16. Conectores 0.500 Conector con pin de dos piezas Conector con pin de tres piezas Block unión universal

17. Continuación….. Housing to Housing

18. Dispositivos Pasivos

19. Divisor (Splitter) Ejemplo Por definición un divisor de 2 salidas divide la potencia de entrada exactamente en dos salidas entrada del divisor = 40 vatios salida del divisor = 20 vatios dB = 10 log P1/P2

20. Continuación…. dB = 10 log P2/P1 = 10 log 20/40 = 10 log ½ = 10 log .5 = 10 (0.3010) = 3 dB dB = 10 log P2/P1 = 10 log 20/40 = 10 log ½ = -10 log 2 = -10 (0.3010) = -3 dB

21. DIVISOR 2 WAY - 3.5 dB - 3.5 dB - 3.5 dB - 7.0 dB - 7.0 dB - 7.0 dB - 7.0 dB - 7.0 dB - 7.0 dB DIVISOR 3 WAY DIVISOR 4 WAY

22. HARD LINE SPLITTER ACOPLADOR AC ACOPLADOR AC ACOPLADOR AC INPUT RF/AC OUT 1 RF/AC OUT 2 RF/AC

23. Divisores interiores

24. Divisores troncal 10 A / 60V 10 A / 60V Potencia paso 10 Amp 10 Amp Fusible 1.5 dB 1.5 dB Exactitud 20 dB 20 dB Pérdida Retorno 20 dB 20 dB Aislamiento 4.0dB/7.5dB 4.0 dB Perdida Inserción 5-1000Mhz 5-1000Mhz Banda Div-3 Div-2 Especificación

25. ACOPLADOR IN OUT TAP

26. HARD LINE COUPLER ACOPLADOR AC ACOPLADOR AC ACOPLADOR AC INPUT RF/AC OUTPUT RF/AC TAP RF/AC

27. Acopladores El ancho de banda es 1 Ghz, con -90dB RFI, 75 Ohms Impedancia 32 30 29 28 25 24 22 18 Aislamiento 20 20 20 20 20 20 16 15 Pérdida retorno 1.1 1.1 1.1 1.2 1.5 1.8 2.1 2.5 Perdida Inserción 30 27 24 20 16 12 9 6 Tap

28. Acopladores troncal 10 A / 60V 10 Amp 1.5 dB 20 dB 20 dB 2.5 dB 5-1000Mhz DC-12 10 A / 60V 10 A / 60V Potencia paso 10 Amp 10 Amp Fusible 1.5 dB 1.5 dB Exactitud 20 dB 20 dB Pérdida Retorno 20 dB 20 dB Aislamiento 1.8 dB 4.0 dB Perdida Inserción 5-1000Mhz 5-1000Mhz Banda DC-16 DC-8 Especificación

29. OUTDOOR TAP ACOPLADOR AC ACOPLADOR AC INPUT RF/AC OUTPUT RF/AC TAP RF

31. Amplificadores

32. AMPLIFICADOR BASICO AC COUPLER AC COUPLER PAD EQ AMP AC AC POWER SUPPLY DC

33. AMPLIFICADOR BASICO 2 WAY PAD EQ AMP AC AC FUENTE DE PODER DC ACOPLADOR AC HRF LRF HRF LRF AMP ACOPLADOR AC

34. DIAGRAMA BLOQUE TRONCAL PAD EQ TRUNK AC AC FUENTE DE PODER DC ACOPLADOR AC RET AMP ACOPLADOR AC HRF LRF BRIDGER PAD EQ HRF LRF HRF LRF

35. Distancia entre amplificadores D= ( G/f 1 )*100 G= Ganancia del amplificador F1= Pérdida de la señal a la frecuencia más alta cada 100 mt D= Distancia entre amplificadores en metros A B D

36. TRUNK AMPLIFIER LINE EXTENDER

37. AMPLIFICADOR 5-42/54-750 TIPO 2A-2 DUAL HIGH GAIN

38. AMPLIFICADOR 5-42/54-750 TIPO 2A-3 DUAL HIGH GAIN

39. AMPLIFICADOR 5-42/54-750 TIPO 2A-3 UNBALANCED TRIPLE

40. DUAL HIGH GAIN

41. DUAL LOW GAIN

42. CONSUMO DE ENERGIA

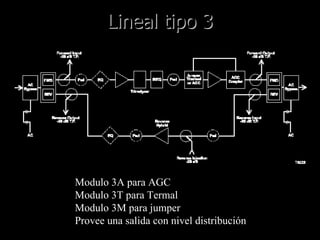

43. Lineal tipo 3 Modulo 3A para AGC Modulo 3T para Termal Modulo 3M para jumper Provee una salida con nivel distribución

44. Lineal tipo 4 Tiene modulo de control automático de ganancia y provee salida troncal

45. Lineal GaAs FET Gallium Arsenide Amplificador robusto con nivel de distribución y poca distorsión

47. ACCESORIOS

48. Divisores y acopladores

49. Ecualizadores fijos

50. Comparacion de Eq´s

51. FORMULAS DE ECUALIZACION dB de cable = Pendiente 1- √ f 1 /f 2 Perdida en f1= EQ dB – (( EQ dB * √ f 1 /f 2 )-1

52. Ecualizadores de reversa variables ARCOLAB, S.A.

53. Control Automático de Ganancia El modulo monitorea la salida del amplificador tomando una muestra de la portadora piloto y corrigiendo las variaciones en los niveles de la red.

54. Ecualizador Inter Etapas Este ecualizador inter etapas le permite al técnico ecualizar un amplificador, para que tenga una curva deseada de salida, sin comprometer la portadora a ruido de los canales bajos. Esto se lleva a cabo dividiendo la ecualización necesaria entre la entrada y la interetapa, lo cual permite utilizar valores más bajos de equalizador en la entrada. ARCOLAB, S.A.

55. Compensador Termal Este accesorio es utilizado para compensar las variaciones en la atenuación del cable debido a los cambios de temperatura.

56. Red interetapas Permite ajustar un amplificador para una respuesta a la frecuencia opuesta a las incompensaciones creadas por la cascada, permitiendo ajustar las frecuencias en el amplificador y lograr que la respuesta sea lo más uniforme posible a través del espectro. ARCOLAB, S.A.

57. ENERGIZANDO

58. CONSIDERACIONES ¿Qué voltaje utilizan los componentes activos de mi red? ¿Cuáles son los voltajes de operación de dichos componentes? Consumo de corriente Las fuentes lineales pueden consumir más corriente cuando se selecciona un tap bajo de voltaje. Las fuentes switching automaticamente, consumen menos corriente cuando tienen voltaje más alto en la entrada, y viceversa. Cuál es la capacidad de paso de los dispositivos pasivos y activos en la red?

59. Aquí un diseño simple: 15 Amperes 60 VAC 450mts Tkl=0.75A / LE=0.50A 0.500 => 0.56 ohm/100mt RG-11=> 6.96 ohm/100mt 0.500@450Mhz=5.35dB/100mt RG-11@450Mhz=8.83dB/100mt 2.52 Ohms Consumo de corriente 0.75A V= I * R 2.52*0.75=1.89 volt 60-1.89=58.11 VAC

60. 15 Amperes 60 VAC 450mts 2.52 Ohms V= I * R 2.52*1.5=3.78 volt en A 60-3.78=56.22volt en A 2.52*0.75=1.89volt en B 56.22-1.89=54.33 volt en B 450mts 2.52 Ohms A B

61. 59.8V 2.04 Ω 366mt 3.0A 6.12V 2.04 Ω 366mt 2.5A 5.1V 2.04 Ω 366mt 2.0A 4.08V 53.7V 48.6V 44.5V 43.5V 42.97V 1.36 Ω 244mt 0.375A 0.51V 1.36 Ω 244mt 0.75A 1.02V 1.36 Ω 244mt 0.375A 0.51V 1.36 Ω 244mt 0.75A 1.02V Resistencia del tramo de cable .500 5.6 ohm/Km

62. 59.8V 2.05 Ω 366mt 0.8A 9.8V 2.05 Ω 366mt 0.8A 8.16V 2.05 Ω 366mt 0.8A 6.53V 50V 41.84V 35.31V 33.68V 32.86V 1.36 Ω 244mt 0.6A 0.82V 1.36 Ω 244mt 0.6A 1.63V 1.36 Ω 244mt 0.6A 0.82V 1.36 Ω 244mt 0.6A 1.63V Resistencia del tramo de cable 0.500 5.6 ohm/Km Consumo total 29.39VAC

63. 59.8V 15.25 Ω 250mt 0.6A 9.15V 15.25 Ω 250mt 0.6A 9.15V 15.25 Ω 250mt 0.6A 9.15V 50.7V 41.5V 32.4V 23.3V 14.1V 15.25 Ω 250mt 0.6A 9.15V 15.25 Ω 250mt 0.6A 9.15V Resistencia del tramo de cable RG-11 61 ohm/Km

64. Básicamente aproxime el diseño y anticipe la localización de la fuente. Inicie con la premisa del minimo voltaje más el margen que será entregado al ultimo dispositivo activo. Use la resistencia del tramo de cable del ultimo dispositivo activo para calcular la caida de voltaje. Calcule la caida de voltaje adicional para cada dispositivo activo moviendose de dispositivo en dispositivo y de tramo en tramo. No utilize todo el rango de voltaje de la fuente limitese al 80% del rango de eficiencia. Mantenga el voltaje por encima de los requerimientos minimos de los dispositivos activos. Asegurese de que su fuente esté localizada en un lugar que sea facilmente alcanzable para reparación y mantenimiento.

65. GRACIAS POR SU ATENCION PREGUNTAS
